水泵进水池怎么设计？淹没深度、悬空高度与防涡措施，一篇算清

进水池是吸水式泵站的第一道水力关口，也是泵样本上永远不会写的一页。同一台泵，装在尺寸合适的池子里可以连跑几年不闹脾气；装在喇叭口离池底半米、枯水位时淹深只剩 400 mm 的池子里，就会开始振动、噪声变大、流量掉一截，叶轮背面几个月就出现汽蚀麻点。这些现象在性能曲线上查不到原因，因为问题不在泵，在泵前面那两米水。

这篇文章只讲进水池：需要控制哪几个尺寸、标准给了什么数值、怎么用弗劳德数把“够不够”算出来、涡起来了先改哪里。文中标准数值引自 GB 50265-2022《泵站设计标准》与 ANSI/HI 9.8《Rotodynamic Pumps for Pump Intake Design》，以标准现行文本为准；具体工程的池体结构、水位组合和运行方式，仍应由设计单位按实际工况复核。

一、先把工况拆开：进水池要同时干四件事

很多进水池出问题，不是某个尺寸算错，而是设计时只盯了一件事。一个合格的进水池，实际上要同时满足四个互相拉扯的要求：

供水要够。 池内平均流速不能太高。GB 50265-2022 第 10.3.3 条明确“进水池的流速不超过 0.5 m/s”。流速过高，来流带着动能直冲喇叭口，表面容易被拉出凹陷；流速过低，泥沙和浮渣在池内沉下来，清淤频率直线上升。

来流要顺。 进水方向不能正对喇叭口形成射流，也不能让水在池内绕圈产生预旋。预旋是气核涡的温床——水还没进管子，已经在转了。

不能吸气，也不能吸渣。 前者由淹没深度管：水面涡一旦把空气核带进吸水管，流量、扬程、振动会同时恶化，而且和液位高度强相关。后者由悬空高度管：喇叭口离池底太近，底部流速被放大，沉渣、砂粒一起卷进去，过流件磨损成倍上升。

四件事对应四组尺寸，任何一组被“优化”掉，另外三组就得替它买单。

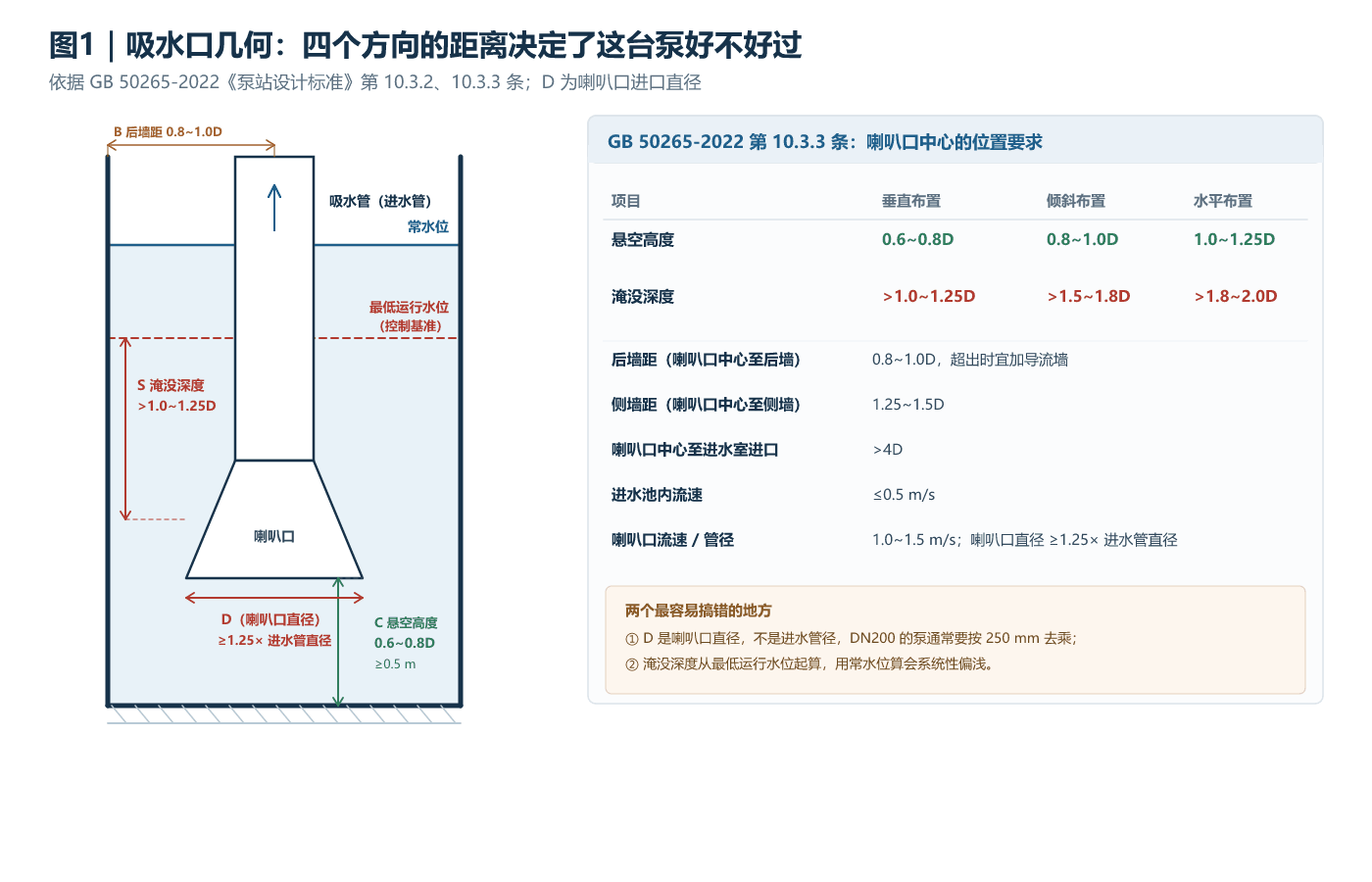

二、四组尺寸：标准给的是喇叭口直径的倍数

GB 50265-2022 第 10.3.3 条把离心泵、小口径轴流泵和混流泵的喇叭口位置写得比较细，核心是四个方向的距离。这里必须先说清一个前提：所有倍数里的 D，指的是喇叭口进口直径，不是进水管直径。 第 10.3.2 条同时规定，喇叭口流速宜取 1.0～1.5 m/s，喇叭口直径宜大于或等于 1.25 倍进水管直径。也就是说，DN200 的进水管，喇叭口通常在 250 mm 以上，后面所有尺寸都要用 250 mm 去乘。

悬空高度（喇叭口与池底的距离）：喇叭管垂直布置时取 0.6～0.8D；倾斜布置时取 0.8～1.0D；水平布置时取 1.0～1.25D。同时还有一条绝对下限——喇叭口最低点的悬空高度不小于 0.5 m。这一条常被漏掉：小口径泵按 0.6D 算出来只有 150 mm，看着满足倍数，实际上不满足 0.5 m。

淹没深度（喇叭口中心在最低运行水位以下的深度）：垂直布置时大于 1.0～1.25D；倾斜布置时大于 1.5～1.8D；水平布置时大于 1.8～2.0D。注意基准是最低运行水位，不是设计水位、不是常水位。用平均水位算淹深，是进水池设计里最常见的一个错。

与后墙的距离：取 0.8～1.0D。这一条和直觉相反——不是越远越好。距离过大，喇叭口后方的水会形成回流区，回流与主流的剪切面上最容易组织出稳定的立轴涡。

与侧墙的距离：取 1.25～1.5D；喇叭口中心至进水室进口的距离大于 4D。多泵同池时，相邻喇叭口之间还要留出足够间距，避免互相抢水、轮流吸气。

三、把“够不够”算出来：弗劳德数与最小淹没深度

标准给的是倍数区间，属于经验下限。当来流速度偏高、池子偏小、或者水位变幅很大时，倍数法会算得偏浅。这时候要用弗劳德数校核，公式来自 ANSI/HI 9.8，原始关系式由 Hecker 在 1987 年提出：

S = D ×（1 + 2.3 × Fr），其中 Fr = V / √(g × D)

S 是最小淹没深度，D 是喇叭口外径，V 是喇叭口进口断面的平均流速，g 取 9.81 m/s²，各单位必须统一。

举个能直接对着算的例子。DN200 进水管，喇叭口取 250 mm，设计流量对应喇叭口流速 1.2 m/s：

• Fr = 1.2 ÷ √(9.81 × 0.25) = 1.2 ÷ 1.566 ≈ 0.77
• S = 0.25 ×（1 + 2.3 × 0.77）= 0.25 × 2.77 ≈ 0.69 m

而按 GB 的倍数下限，垂直布置只要 1.0D 即 0.25 m，1.25D 也只有 0.31 m。两者差了将近一倍。工程上的处理原则很简单：标准倍数下限和公式计算值，取大者。 这个例子里，最低运行水位必须保证喇叭口中心以下 0.69 m 以上的水深，才谈得上“不吸气”。

还要区分两个概念，它们经常被混为一谈：NPSHr 管的是液体在叶轮入口会不会汽化，最小淹没深度管的是水面会不会把空气核卷进去。 一台泵完全可能 NPSHa 富余、NPSHr 满足，却因为淹深不够而在低水位时剧烈振动。选型计算通过，不等于吸水条件合格。

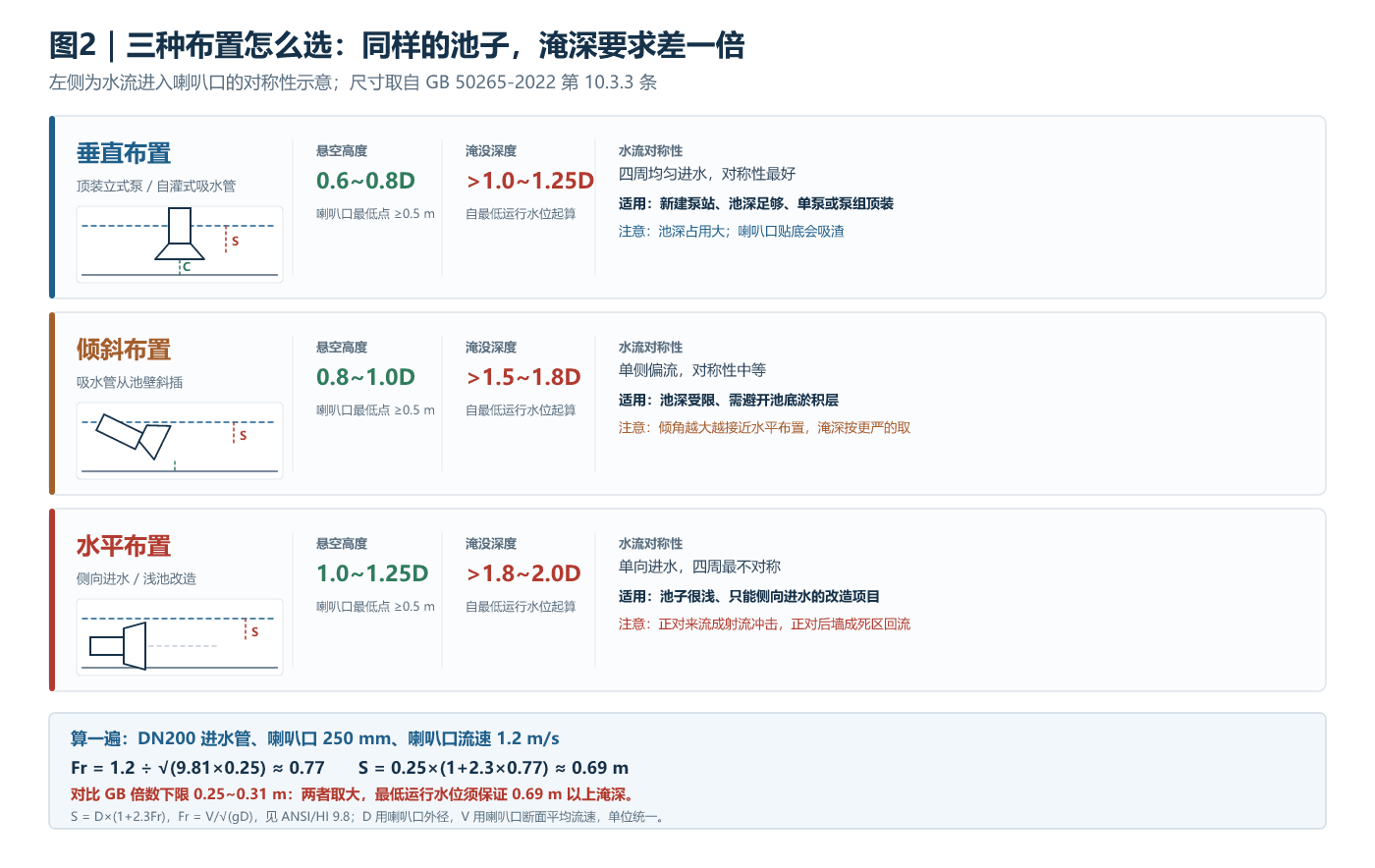

四、三种布置怎么选

喇叭口的布置方向不是随便定的，它决定了水流进入时的对称性，也直接决定了淹深要求。

垂直布置（喇叭口朝下，顶装立式泵、自灌式吸水管最常见）：来流沿四周均匀进入，对称性最好，淹深和悬空高度要求都最低（1.0～1.25D、0.6～0.8D）。缺点是占池深，池底到泵之间的净空要留足。

倾斜布置（喇叭口斜向池底）：多用于吸水管从池壁斜插入池、池深受限的场合。水流只有一侧充分供入，淹深要求提高到 1.5～1.8D，悬空高度 0.8～1.0D。倾斜角度越大，越接近水平布置的特性。

水平布置（喇叭口朝水平方向）：常见于侧向进水、池子很浅的改造项目。此时喇叭口正前方必须有足够的直段和空间，淹深要求最高，1.8～2.0D，悬空高度 1.0～1.25D。水平布置最怕的是喇叭口正对来流或正对后墙——前者形成射流冲击，后者形成死区回流。

三种布置的取舍，本质上是“池子有多深”和“吸水条件有多好”之间的交换。改造项目里如果只能选水平布置，就要接受更高的最低运行水位，或者加防涡板把条件补回来。

五、防涡：先抬水位，再加板

涡不是一种现象，而是一族。按 ANSI/HI 9.8 的分类，从轻微的表面凹陷，到带气核的强涡（该标准中的 Type 5、Type 6），再到完全淹没在水下的涡，形成机理和治理手段都不同。现场判断有个简单办法：噪声和振动随液位下降而加剧、抬高水位就消失的，基本是表面吸气涡；液位不变也持续存在的，更可能是吸入回流或泵本身的问题。

治理措施按性价比排序：

1. 抬高最低运行水位。 最便宜、最有效，只改控制逻辑，不动土建。前提是池容和来水条件允许。
2. 降低喇叭口安装标高。 相当于在同样的水位下增加淹深，但要同步复核悬空高度，不能让喇叭口贴底。
3. 把后墙距收敛到 0.8～1.0D。 距离过大时，加一道导流墙比挪泵更现实。
4. 加防涡板或水平隔板。 淹没深度确实做不到时，在管末加水平隔板是公开技术资料里的通行做法，能明显推迟表面涡的形成；池内加导流墩、底坎则用于打散预旋。
5. 物理模型试验或经校验的 CFD 分析。 流量大、多泵并联、来流条件复杂的泵站，前四条都是估算，模型试验才是定论。

这里有个反直觉的点：单纯加大池宽不一定能消涡。 池宽过大，行近流速降下来，泥沙先沉；同时池内更容易形成大尺度回流，涡反而更稳定。工程上常按行近流速 0.3 m/s 左右反算池宽，而不是“越大越安全”。

六、容易被漏掉的四处构造

尺寸算对了，构造做错一样前功尽弃。

吸水管坡度。 吸水管应沿水流方向连续上升，坡度一般大于 0.005，最高点设在泵吸入口顶端，避免形成气囊。水平段和局部下凹是气囊的制造机。

穿墙管。 GB 50265-2022 第 10.3.4 条规定，进水钢管穿墙时宜采用刚性穿墙管，出水钢管穿墙时宜采用柔性或刚性穿墙管。进水管一旦有位移，法兰处进气，吸水条件立刻劣化。

液位计位置。 液位计不能装在喇叭口正上方或涡心附近，泡沫、挂渣、波动都会让它读数失真。低水位保护是进水池最后一道防线，读数不准等于没有。

池底与集水坑。 池底要有坡向集水坑的坡度，检修时能排空；集水坑不能设在喇叭口正下方，否则坑内积渣会被直接吸走。

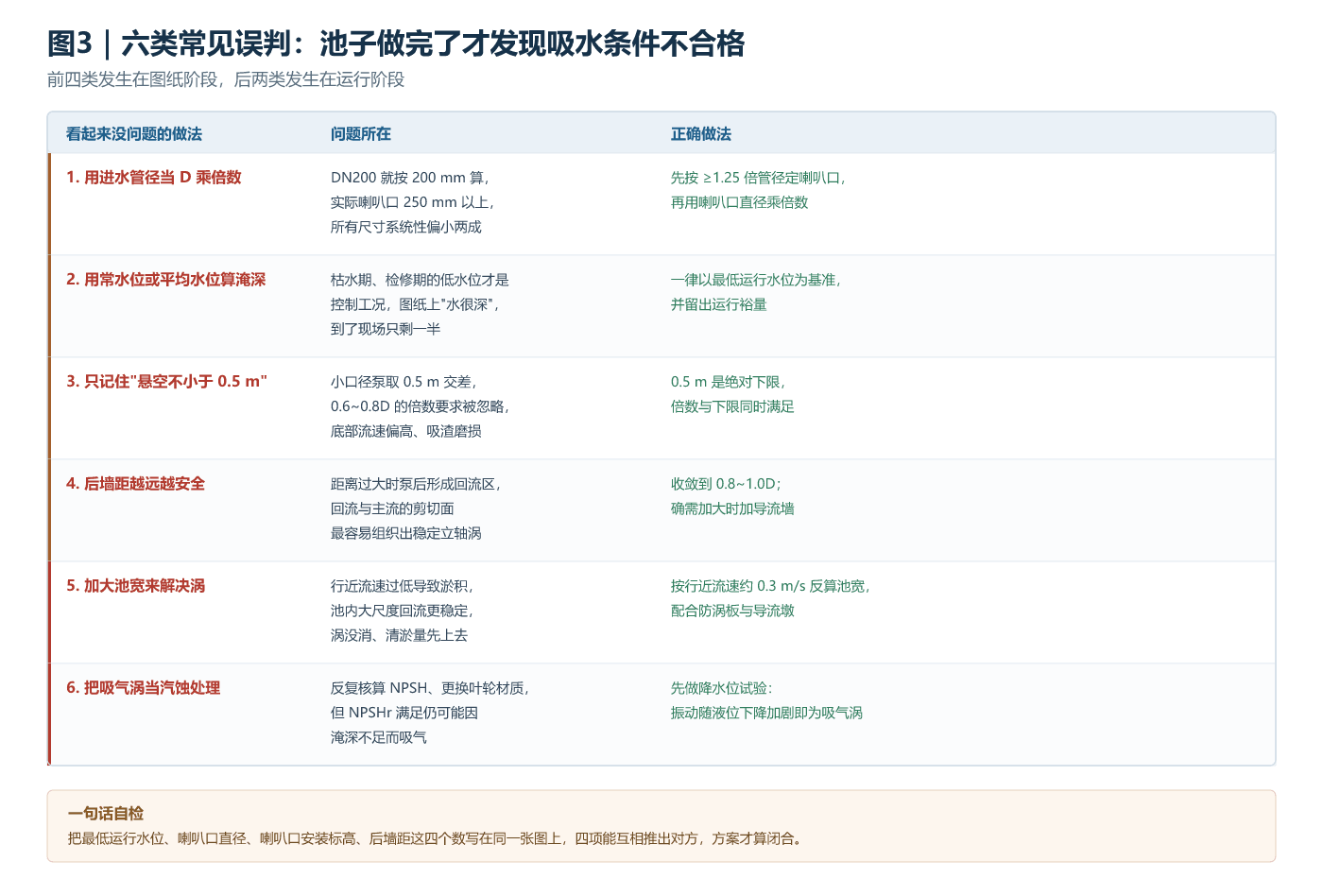

七、六类常见误判

八、运维：把最小淹没深度写进控制逻辑

设计值只是纸面值，运行值才决定泵的寿命。三件事值得写进操作规程：

低水位停泵值。 按计算出的最小淹没深度加上适当裕量，直接整定到液位控制回路里，并在控制柜面板和操作手册上同时标注。停泵水位低于这个值，泵就是在带病运行。

枯水期复核。 河道、渠道取水的泵站，枯水期水位往往低于设计最低水位。每年枯水期前实测一次实际淹深，比看图纸可靠。

清淤与栅差。 池内淤积会同时抬高池底、改变流态，让原本合格的悬空高度变成不合格。拦污栅前后水位差持续增大，说明栅面堵塞，栅前流态已经改变。泵站的运行管理可参照 GB/T 30948-2021《泵站技术管理规程》执行，具体条款以标准现行文本为准。

九、常见问题 FAQ

Q1：进水池和集水池是一回事吗？ 不完全一样。集水池偏重存水、调蓄、格栅拦截，多用于排水泵站；进水池偏重整流、均匀供水，多用于取水和给水泵站。两者常常合建，但校核重点不同：集水池看容积和停留时间，进水池看吸水口几何尺寸和流态。

Q2：喇叭口一定要装吗？能不能直接把管子伸进水里？ GB 50265-2022 第 10.3.2 条要求进水管进口设置喇叭管，喇叭口流速宜取 1.0～1.5 m/s。光管进口的局部阻力大、流速分布不均，同样流量下更容易吸气，不建议省掉。

Q3：最小淹没深度按 1.0D 还是按公式算？ 两者取大。标准倍数法给的是经验下限，弗劳德数法反映的是实际流速水平。低流速、大管径时公式值往往明显大于倍数下限；高流速、小管径时两者可能接近。

Q4：池子里已经有涡了，最先改什么？ 先抬最低运行水位，只改控制逻辑，成本最低、见效最快。如果水位抬不上去，再依次考虑降低喇叭口标高、收敛后墙距、加防涡板。直接加板而不动水位，往往只是把涡推迟到更低的液位出现。

Q5：多台泵共用一个进水池，要注意什么？ 相邻喇叭口之间要留足间距，避免互相抢水；运行组合上避免只开中间泵、两侧长期停用，那会在池内形成不对称流场；泵的轮换逻辑要保证每台泵都有机会在正常水位下运行。

Q6：水平布置的喇叭口为什么要求淹深 1.8～2.0D，比垂直布置高这么多？ 因为水平布置时水流只从喇叭口前方一个方向供入，四周不对称，同样的流速下表面更容易被拉出凹陷。淹深加大，本质上是给不对称流场留出更多的缓冲水深。

Q7：进水池设计要不要做模型试验？ 按 ANSI/HI 9.8 的口径，超出标准推荐几何、流量较大、多泵并联或来流条件复杂的进水池，应通过物理模型试验或经校验的数值模拟验证。常规小型泵站按标准尺寸设计并留足裕量，一般不必做模型试验。

十、按工况算一遍，比按经验拍一遍便宜

进水池的问题有个共同特点：建设期省下的每一分池深，都会在运行期以振动、汽蚀、清淤和停机的形式还回来。 而改池子远比改控制逻辑贵。
