防爆水泵怎么选？区域划分、Ex 标志、密封与检修，一篇讲清

来源：产品百科 / 时间：2026-10-27

设备表上写一句“防爆泵”，采购按这句话去询价，供应商报来一台普通泵配一台防爆电机，铭牌、证书、说明书样样齐全——装到现场，安监一查还是打了回来。问题往往不在电机，而在于“防爆”两个字被压缩成了“电机防爆”。爆炸危险环境里，一台泵可能成为点火源的部位至少有四处：电机与接线盒、机械密封的摩擦副、泵体表面温度、非金属件上的静电积聚。防爆电机只管住了第一处。这篇文章按“分区 → 读标志 → 看泵本体 → 定配置”的顺序，把防爆水泵的选型一次讲清，涉及的判据均出自公开标准，以标准现行文本为准。

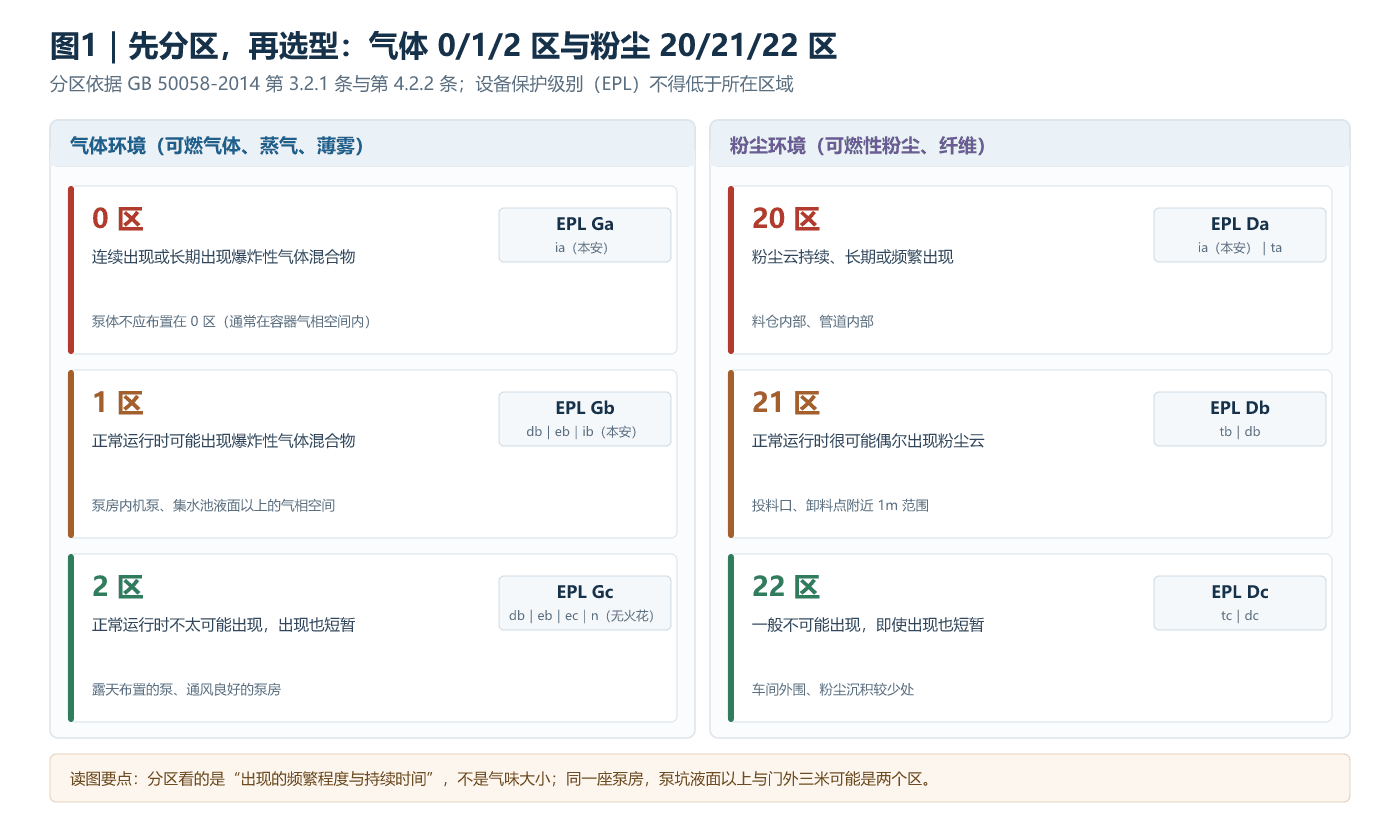

气体与粉尘爆炸危险区域划分及设备保护级别对应关系

一、先拿区域图，再谈型号

选型的第一步不是翻样本，而是向业主或设计单位要那张《爆炸危险区域划分图》。GB 50058-2014 第 3.2.1 条把爆炸性气体环境按混合物出现的频繁程度和持续时间分为三档：连续出现或长期出现的是 0 区，正常运行时可能出现的是 1 区，正常运行时不太可能出现、即使出现也仅短时存在的是 2 区；第 4.2.2 条对可燃性粉尘环境同样划出 20 区、21 区、22 区。分区看的是“频繁程度和持续时间”，不是“气味大不大”——同一座泵房，泵坑液面以上和门外三米，可能属于两个不同的区。

区域划定后，设备保护级别（EPL）随之确定：0 区、20 区对应 Ga、Da，实际可选的基本只有本安型；1 区、21 区对应 Gb、Db，隔爆型 db、增安型 eb、本安型 ib 都可以；2 区、22 区放宽到 Gc、Dc，无火花型 ec、n 也能用。泵的安装位置因此本身就是选型变量：卧式泵按电机所在区域定等级；WQ(QW)潜水排污泵这类潜水机组虽然长期浸没在液体里，但检修抽空、低液位运行时，电机会暴露在液面以上的气相空间中——这个空间的区域等级才是它的真实工况。认为“泵泡在水里就不会引爆”是现场最常见的误判之一。

二、Ex db IIB T4 Gb：一串标志四段读法

铭牌上的防爆标志不是装饰，四段各有含义：Ex 表示爆炸性环境用设备；db 是防爆型式与保护等级——隔爆型 d、b 级；IIB 是设备类别，Ⅱ 类用于非煤矿的气体环境，按最大试验安全间隙与最小点燃电流比再分 IIA、IIB、IIC，危险程度递增；T4 是温度组别；Gb 是设备保护级别。这套标志体系由 GB/T 3836.1-2021 规定，该标准 2021 年 10 月 11 日发布、2022 年 5 月 1 日实施，同时代替了 GB 3836.1-2010 和粉尘部分的 GB 12476.1-2013，修改采用 IEC 60079-0:2017。粉尘环境设备的标志略有不同，用最高表面温度直接标注（如 Ex tb IIIC T130℃ Db），而不是 T1~T6 档位。

温度组别 T1~T6 对应设备允许的最高表面温度 450℃、300℃、200℃、135℃、100℃、85℃，数字越大越严格。注意约束的是“设备表面”温度而不是介质温度：泵壳、密封压盖、电机外壳，任何一处超过介质引燃温度都不合格。设备组别与介质组别的匹配规则在 GB 50058-2014 第 5.2.3 条写得很明确：防爆电气设备的级别和组别不应低于该环境内爆炸性气体混合物的级别和组别——高级别可代低级别，反之不行，IIC 设备可用在 IIA 场合，IIB 设备不能进氢气、乙炔、二硫化碳环境。同一区域存在多种介质时按严者取：池子里既有甲烷（IIA T1）又有硫化氢（IIB T3），整台泵按 IIB T3 配置。

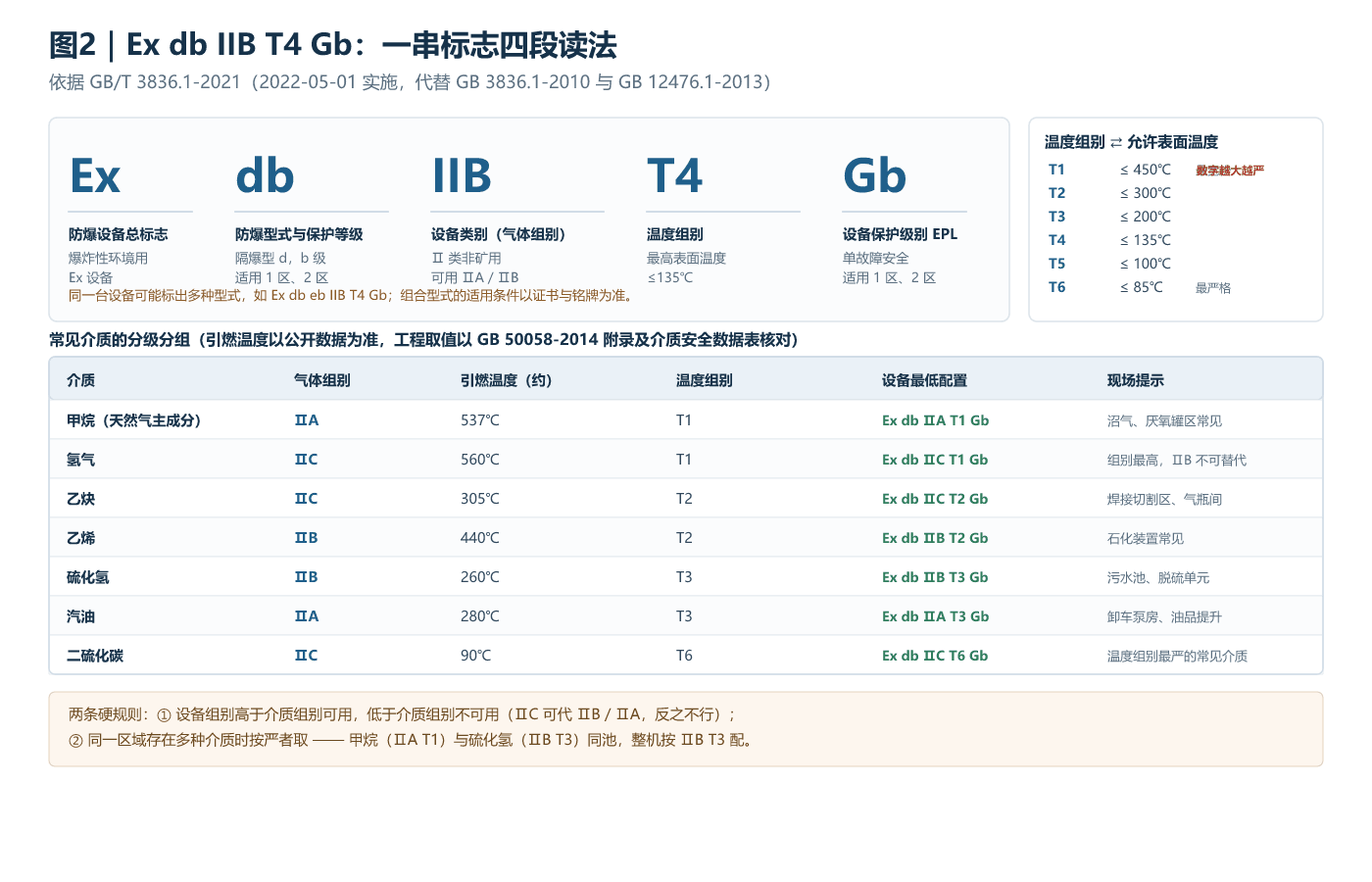

Ex 防爆标志读法、温度组别与常见介质分级分组

三、泵本体的三个非电气点火点

1. 密封：干摩擦的一瞬间，端面温度足以引燃

单端面机械密封正常运转时靠液膜润滑，一旦抽空、汽蚀，或者出口阀全关状态下启动，端面在几秒内从液膜润滑转为干摩擦，温度骤升，同时密封失效、介质外漏——对输送易燃溶剂的泵，这两个后果是叠加的。工程上的对策是双端面机封配隔离液系统（API 682 中的 Plan 53A、Plan 54 一类），让内侧密封的微量泄漏被隔离液带走，而不是直接进入大气。磁力泵、屏蔽泵没有动密封，看起来更安全，但要记住无轴封不等于无点火源：内磁钢的涡流发热和严禁干转，同样是必须管住的温度源。

2. 表面温度：泵壳比电机更容易被漏算

防爆电机的温度组别只按电机自身工况评定，泵壳不在它的证书范围内。输送低引燃温度介质时，泵体表面温度要单独核对：介质温度、密封腔摩擦温升、小流量运行时的搅拌温升都要计入。很多现场习惯把出口阀关到很小来“调流量”，在防爆场合这是双重错误——泵内液体不断升温，机封也承受更高温度。工艺侧的正确做法是用回流管路或变频调速来调节流量，让泵始终运行在设计工况附近。

3. 静电：金属泵体要接地，非金属件要导静电

氟塑料、工程塑料泵体在输送绝缘性溶剂时，表面电荷不易泄放，停泵开盖的一瞬间就可能放电。GB 12158 的通行口径是防静电接地电阻不大于 100Ω；管道法兰之间使用非金属垫片时必须跨接，跨接后导电通路电阻不大于 0.03Ω；GB 50257-2014 第 7.2.2 条还要求，引入爆炸危险环境的金属管道和电缆金属外壳，必须在危险区域进口处接地。选FSB氟塑料合金化工泵这类氟塑料泵用于易燃介质时，导静电措施要作为采购条件写进技术协议，而不是装完再补。

四、四类典型工况，四套配置组合

化工车间溶剂输送与卸车：多为 1 区、2 区并存，按介质组别选 IIB T4 Gb 一类的隔爆电机，双端面机封加隔离液，金属泵体或确认导静电措施的氟塑料泵体，变频器与控制柜一律放安全区。

含油污水池、隔油池提升：液面上方常划为 1 区，介质按汽油 IIA T3、硫化氢 IIB T3 从严取；选防爆型潜水排污泵，液位联锁防止干转，电缆引入装置与接线盒按同区域等级配置。

沼气池、厌氧罐区：甲烷本身只是 IIA T1，但与硫化氢并存时整机按 IIB T3 配置；通风、可燃气体探测（GB/T 50493-2019）与防爆选型三者并行，任何一项都不能替代另外两项。

粉尘料仓、投料间：21 区、22 区选 Ex tb IIIC 一类粉尘防爆外壳，防护等级不低于 IP6X，最高表面温度按粉尘云与粉尘层两者的引燃温度从严留裕量；粉尘场合还要防止积尘把电机散热堵死，让表面温度被动升高。

四类工况的共同点是顺序：先定区域，再定 EPL，再定组别与温度档，最后才回到泵型、材质和密封。顺序颠倒，就会出现“泵选得很讲究、防爆等级却差一档”的尴尬。

五、六个最常见的误判

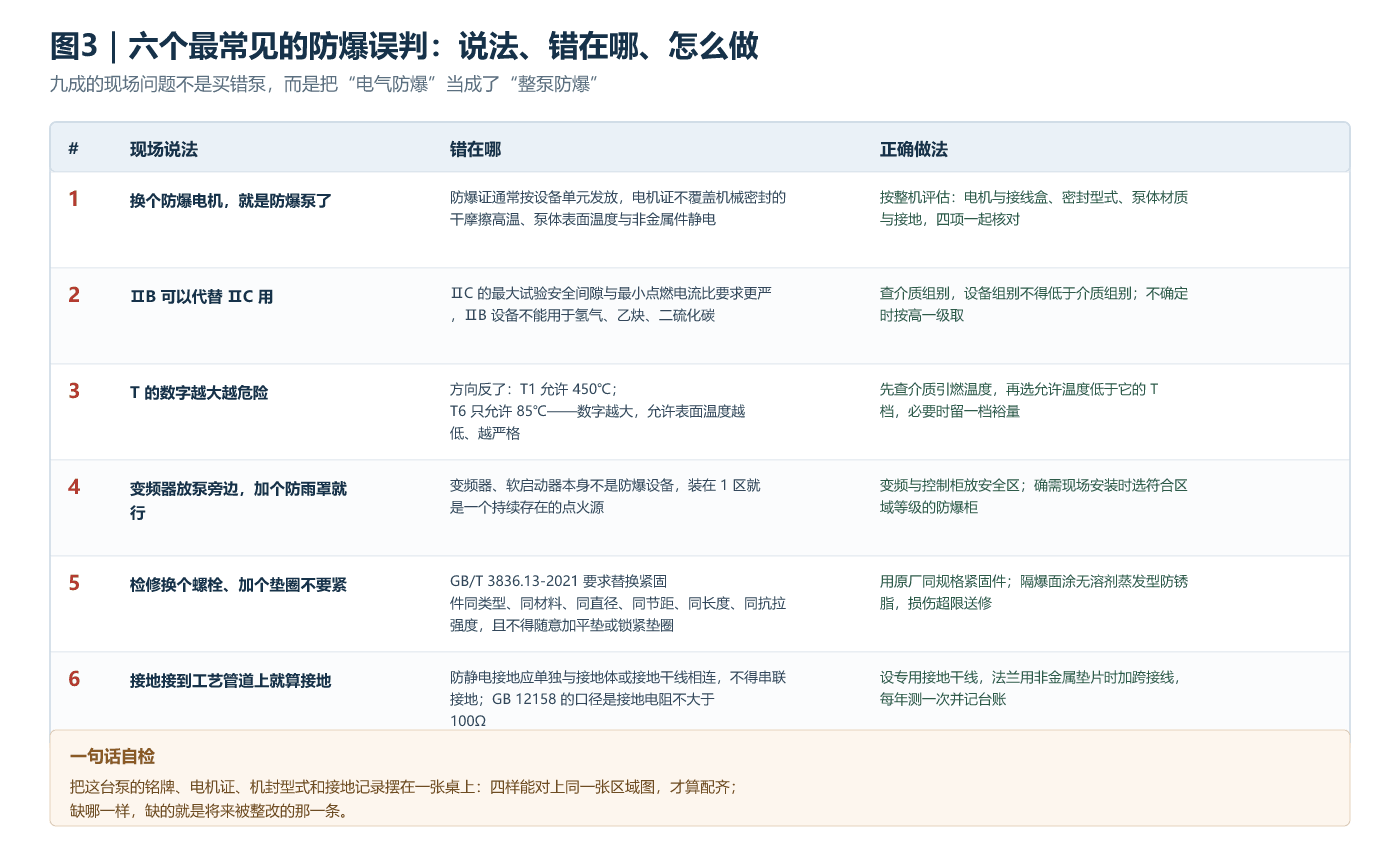

六个最常见的防爆误判：说法、错在哪、怎么做

除了图中的六条，再补一句最容易忽略的：防爆合格证只证明出厂状态。设备经修理、改造之后是否仍然合规，取决于改造有没有超出原证书范围——这在下一节展开。

六、运维：防爆性能是维护出来的

GB/T 3836.13-2021 把修理、检修、修复、改造四类作业的边界划得很清楚：更换损坏零部件、恢复原始防爆性能而不改变参数与结构，是修理；对隔爆面等防爆结构的损伤进行处理，是修复；改动结构、元器件、参数，超出原防爆合格证范围，就必须重新做型式试验、重新取证，不能当普通修理处理。设备修理后若不再符合原防爆标准或工程图，应去掉标志上的 Ex 标志，除非取得补充证书。

现场能做、也必须做对的三件事：

隔爆面不许打磨、堆焊。 拆卸后朝上放置、用软物衬垫，严禁磕碰划伤；装配前涂无溶剂蒸发型防锈脂，接合面的间隙与粗糙度必须保持原设计。
紧固件必须同规格。 替换件要与原设备规定的类型、材料、直径、节距、长度和抗拉强度一致；标准明确螺栓头、螺钉头、螺母下面不得随意加平垫圈或锁紧垫圈，紧固件损坏不可修复、只能更换。
密封件只用清单件。 防爆合格证和工程图要求的密封件，只能用备件清单规定的专用件更换，不能拿外观相近的普通件替代；检修记录按标准要求至少保存 10 年。

另外两件事常被漏掉：一是更换电机或加装变频，要先确认改动是否仍在原防爆合格证范围内，超范围就送回厂家或认证机构评估；二是每年测一次防静电接地电阻和法兰跨接电阻，把数值记进台账——防爆等级是设计定死的，防爆状态是日常测出来的。

备品备件的储备在防爆场合要多一层考虑：机封、密封件、紧固件这类“防爆相关件”，必须按原厂规格备货，仓库里混放通用件，检修时一旦误用，防爆性能当场归零。
