泵用压力表怎么选？量程、精度等级、介质适配与检定周期，一篇讲清

压力表是泵机组上最不起眼、却每天都被运行人员盯着的仪表：出口压力读数是判断泵是否在正常工况运行的第一依据，检定标签也是安全检查的必查项。但现场常见的困境是——量程选大了，指针长期停在量程下限附近，读数失真；选小了，开机指针就顶格；普通弹簧管表装到含颗粒的污泥管路上，几个月就被堵死；计量泵出口的脉动压力，把普通表的机芯提前打坏。这些问题大多不是表本身质量差，而是选型时没有把量程、精度等级、介质特性与安装方式这四件事对上号。本文按“量程与精度→工况适配→安装细节→检定运维→误判排查”的顺序，把泵用压力表的选型一次讲清。

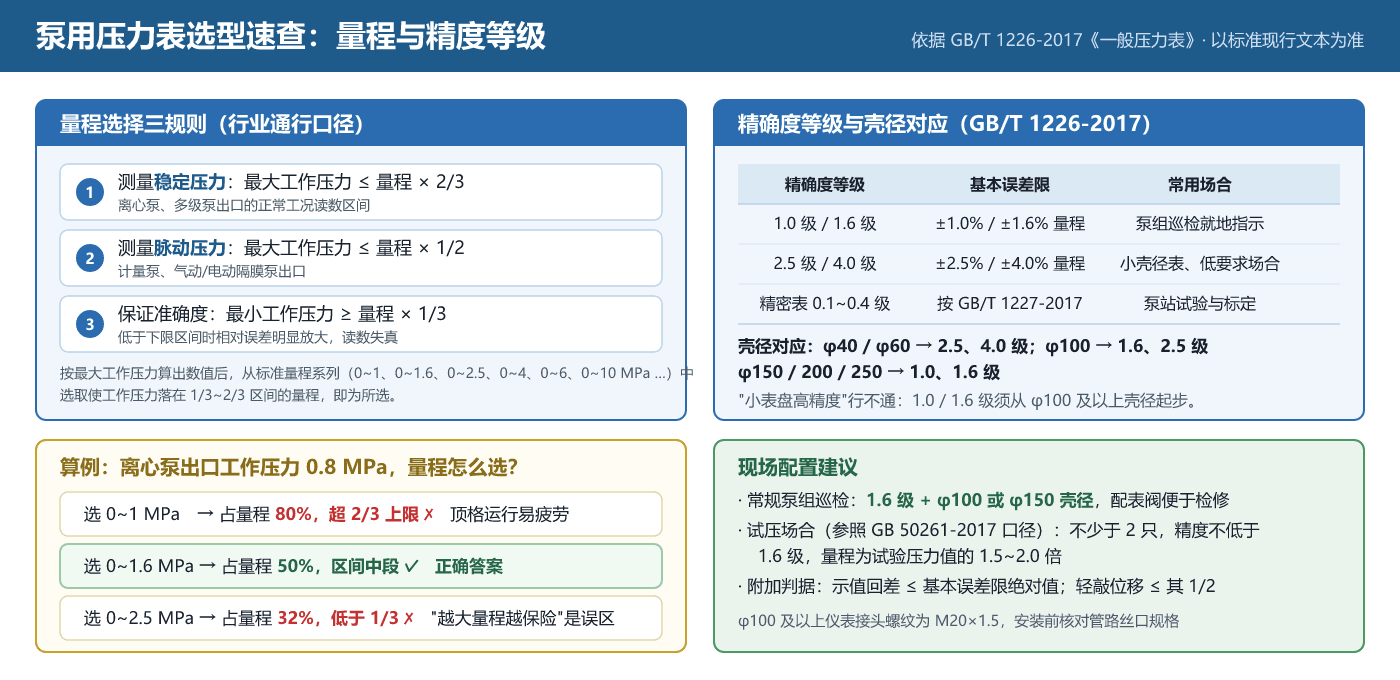

一、先定两条硬规则：量程与精度等级

泵用压力表绝大多数属于弹簧管式“一般压力表”，现行产品标准为 GB/T 1226-2017《一般压力表》（2017-12-29 发布、2018-07-01 实施，代替 2010 版）。按该标准：仪表精确度等级分为 1.0 级、1.6 级、2.5 级、4.0 级；外壳公称直径系列为 40、60、100、150、200、250 mm；测量范围为标准规定的系列值（如 0~0.1、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10 MPa 直至 0~600 MPa）。基本误差以引用误差表示，1.6 级表的允许误差为量程的 ±1.6%；示值回差不大于基本误差限的绝对值，轻敲表壳后指针变动（轻敲位移）不大于其 1/2（具体以标准现行文本为准）。若需要更高准确度，则选 GB/T 1227-2017《精密压力表》（0.1、0.16、0.25、0.4 级），泵站试验与标定场合才会用到。

量程怎么算？行业通行的选择原则（多见于仪表厂商与计量机构公开资料）：

• 测量稳定压力时，最大工作压力不应超过量程的 ²⁄₃；
• 测量脉动压力（计量泵、隔膜泵出口）时，不应超过量程的 ¹⁄₂；
• 为保证测量准确度，最小工作压力不应低于量程的 ¹⁄₃。

举个算例：离心泵出口工作压力 0.8 MPa。选 0~1 MPa 的表，0.8 已达量程 80%，超过 ²⁄₃ 上限，长期顶着上限运行会加速弹簧管疲劳；选 0~1.6 MPa，正常读数落在量程的 50%，正合适；选 0~2.5 MPa，0.8 只占 32%，已跌破 ¹⁄₃ 下限，1.6 级表在此区间相对误差明显放大。所以正确答案是 0~1.6 MPa。

精度等级和表盘直径是绑定的。按 GB/T 1226-2017，φ40、φ60 的小壳径只有 2.5 级和 4.0 级；1.0 级、1.6 级要从 φ100 及以上壳径起步。现场想要“小表盘高精度”是行不通的。常规泵组巡检建议按 1.6 级、φ100 或 φ150 配置，读数距离远或表盘位置高的泵站可以上 φ150 以上。

另外提一个特殊场合：水系统试压。参照《自动喷水灭火系统施工及验收规范》GB 50261-2017 的规定，试压用压力表不应少于 2 只，精度不应低于 1.5 级（现行标准对应 1.6 级），量程宜为试验压力值的 1.5~2.0 倍。泵房管道试压选表，直接套用这一口径即可。

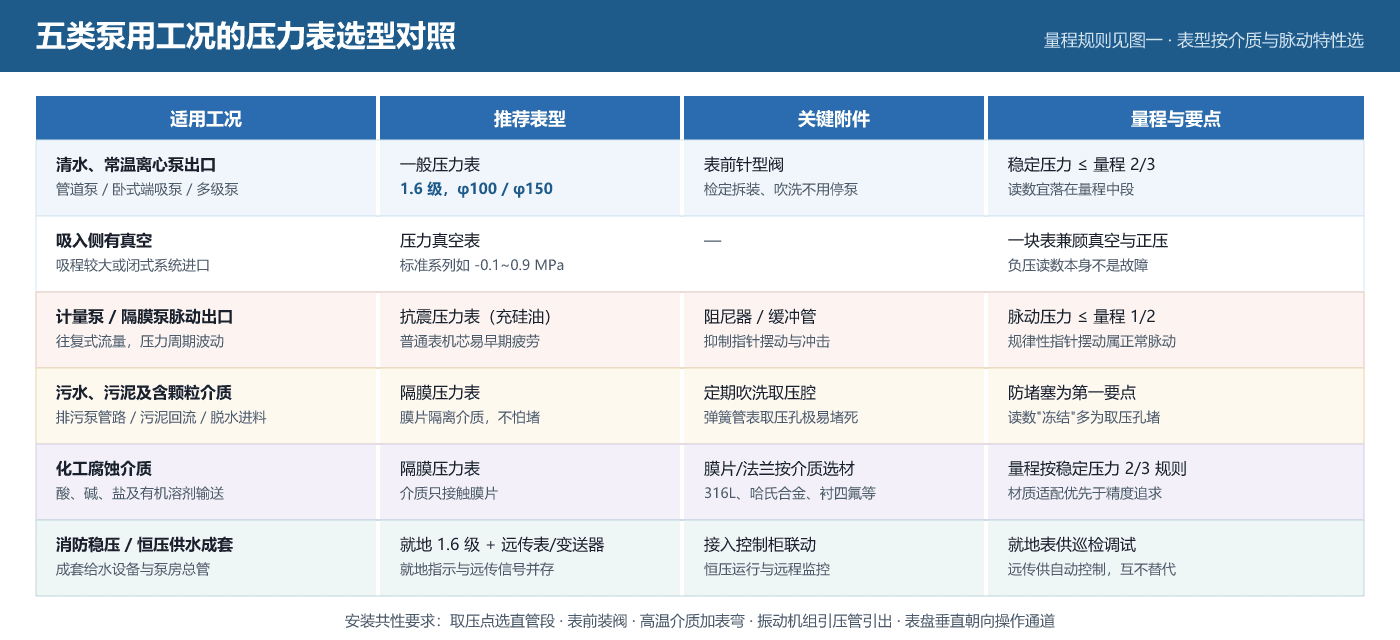

二、按泵型与介质选表型：五种典型工况

1. 清水、常温离心泵（管道泵、多级泵）。出口就地指示选一般压力表 1.6 级即可，量程按稳定压力 ²⁄₃ 原则取。例如为 ISG管道泵 成套供货时，出口表通常就按此配置。吸程较大或闭式系统中，进口侧选压力真空表（标准系列如 -0.1~0.9 MPa），一块表既能看真空度又能看正压。

2. 计量泵、气动/电动隔膜泵。这类泵的流量脉动会直接传递到弹簧管上，普通表指针狂摆、机芯早期疲劳。应选抗震压力表（表壳内充硅油阻尼），必要时在表前加阻尼器或缓冲管；量程按脉动压力不超过 ¹⁄₂ 掌握。像 KD型机械隔膜式计量泵 这类往复式计量泵，出口配“抗震表+脉动阻尼”几乎是标配。

3. 污水、污泥及含颗粒介质。弹簧管表的取压孔只有零点几毫米，污水中的纤维和颗粒很快就能把它堵死，读数“冻”在一个值上。WQ(QW)潜水排污泵 的干式安装管路、污泥回流与脱水进料系统，应选隔膜压力表：隔离膜片把介质挡在外面，通过传压液把压力引到表头，取压腔不怕堵，定期吹洗即可维护。

4. 化工腐蚀介质。腐蚀性介质同样走隔膜压力表路线，区别在膜片与法兰的材质要按介质选：316L、哈氏合金、钽、衬四氟等，原则是“介质只接触膜片，膜片扛得住介质”。

5. 消防稳压与恒压供水成套设备。就地指示表仍按 1.6 级配置，同时加装远传压力表或压力变送器接入控制柜，实现恒压运行与远程监控。就地表供巡检与调试，远传信号供自动控制，两者不互相替代。

三、安装细节，决定读数可不可信

同一块表，装法不同，读数可信度天差地别。几条现场铁律：

• 取压点选直管段，避开弯头、三通和阀门下游的涡流区，否则读数抖动、偏高偏低都可能；
• 表前装表阀（针型阀），检定拆卸、零点校对、吹洗取压管都不用停泵泄压；
• 高温介质加表弯（冷凝圈），让弹簧管工作在接近常温的环境，避免温度附加误差——GB/T 1226-2017 对环境温度偏离 20 ℃±5 ℃ 时的示值变化有专门的允许范围要求，温度越高越要注意；
• 振动大的机组，选充油抗震表并尽量用引压管把表引离泵体刚性连接，别把表直接“挂”在泵壳上跟着共振；
• 表盘垂直安装、朝向操作通道，φ100 及以上仪表采用 M20×1.5 标准接头螺纹，安装前确认管路丝口规格一致。

四、检定与运维：强检表 6 个月一个周期

压力表列入《实施强制管理的计量器具目录》（安全防护类），按《计量法》实行强制检定。检定依据是 JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表检定规程》，检定项目包括外观、零位误差、示值误差、回程误差、轻敲位移与指针偏转平稳性。检定周期根据使用环境及使用频繁程度确定，一般不超过 6 个月（以现行规程文本为准）。也就是说，泵站与工业装置上的在用压力表，一年至少送检两次；未经检定或超期未检的表，不得继续使用。

日常运维抓住三件事：

• 定期吹洗取压连接管，污水、污泥场合尤其重要，防止取压孔慢慢堵死；
• 建立仪表台账：表号、量程、精度等级、安装位置、检定日期、下次检定日期，检定到期前提前送检，别让检查人员先发现；
• 按量备表：备品备件 清单里，压力表建议按在用数量的 10%~20% 留存，并备足表阀、垫片与隔膜附件，检定不合格或损坏时随时可换。

现场判断“该换表了”的信号：指针卡滞或跳动、轻敲表壳示值明显变动、表盘玻璃破碎进污、以及经历过超压事故的表——即使指针复位，弹簧管特性可能已受损，一律送检或更换。

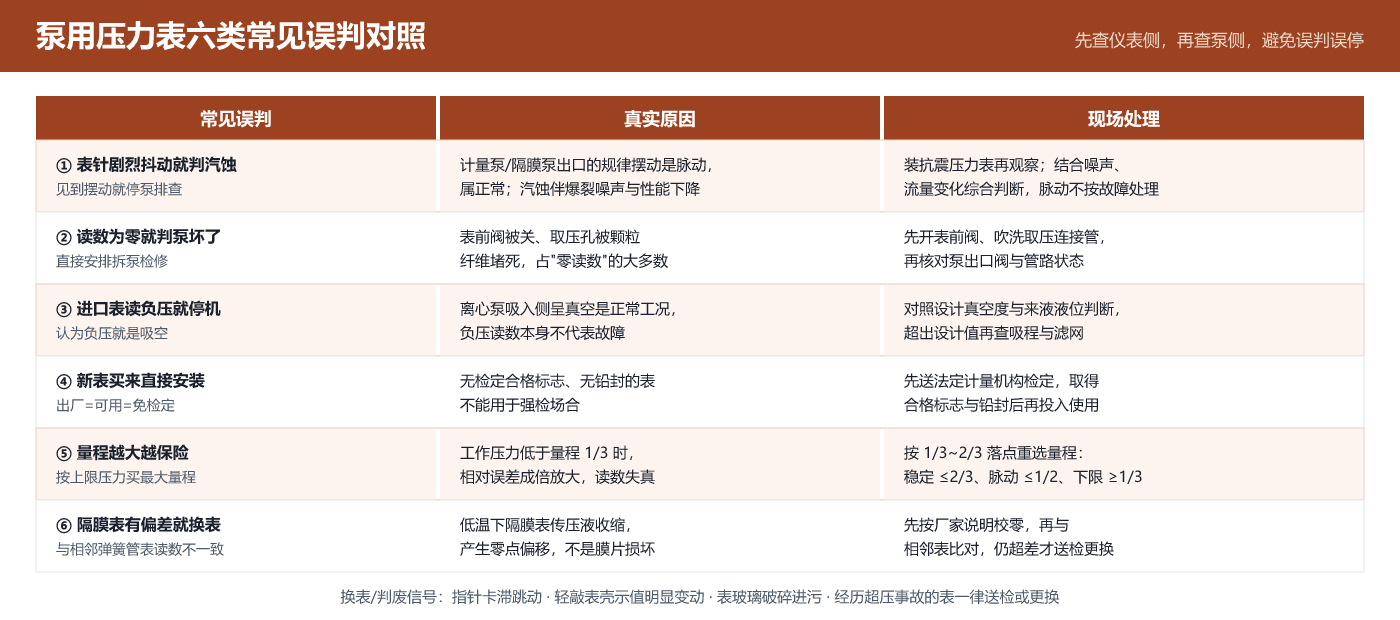

五、六类常见误判，对照排查

1. 表针剧烈抖动就判汽蚀。先分清脉动与汽蚀：计量泵、隔膜泵出口的规律性摆动是脉动，属正常，装抗震表解决；汽蚀伴随爆裂噪声和性能下降，两者不能混。
2. 读数为零就判泵坏了。先查表前阀是否被关、取压孔是否被颗粒堵死——这两个原因占“零读数”的大多数。
3. 进口表读负压就停机。离心泵吸入侧呈真空是正常工况，应对照设计真空度判断，负压本身不是故障。
4. 新表买来直接装。无检定合格标志、无铅封的压力表，不能用于强检场合，先送检再安装。
5. 量程越大越保险。工作压力低于量程 ¹⁄₃ 时读数失真，相对误差成倍放大，“保险”变成了“看不清”。
6. 隔膜表与相邻弹簧管表读数有差就换表。低温环境下隔膜表传压液收缩会产生零点偏移，先按厂家说明校零，再判断是否真有偏差。

六、常见问题解答

Q1：泵出口压力表一般选几级？ 常规巡检 1.6 级、φ100 或 φ150 壳径即可；试压场合精度不低于 1.6 级、量程为试验压力的 1.5~2.0 倍、且不少于 2 只。

Q2：0~1.6 MPa 和 0~2.5 MPa 的表怎么选？ 看工作压力落点：按“稳定压力不超过量程 2/3、不低于 1/3”来卡。工作压力 0.8 MPa 时选 0~1.6（落在 50%）；若工作压力只有 0.4 MPa，选 0~1（落在 40%）比 0~1.6（25%，低于 1/3）更准。

Q3：污水泵能用普通弹簧管压力表吗？ 不建议。含颗粒纤维介质会堵死取压孔，应选隔膜压力表并定期吹洗。

Q4：抗震压力表和普通表外形差不多，怎么区分？ 抗震压力表表壳内充硅油，标度盘或铭牌上通常有抗振标识（如 YN 系列或充油标注），透明表盘后可见油液。

Q5：检定周期一定要 6 个月吗？ 规程口径是“根据使用环境及使用频繁程度确定，一般不超过 6 个月”。承压设备附属、安全防护用途的表从严执行；非强检场合也应制定年度校准计划。

Q6：远传压力表和压力变送器怎么选？ 就地指示与远传一体、成本敏感的场合选远传压力表；需要高精度连续压力数据、参与恒压控制的场合选压力变送器，两者常在同一系统并存。

Q7：压力表装在出口阀前还是阀后？ 监测泵本身出口压力，装在出口阀与止回阀之前的泵出口管段；若要监视阀后管网压力，则在阀后另设取压点，两处读数含义不同。
