水泵机械密封怎么选？结构、材质、冲洗方案与安装要点，一篇讲清

来源：产品百科 / 时间：2026-10-20

机械密封是离心泵上最娇贵、也最影响开机率的一个部件：它只占整泵成本的很小一部分，却决定了这台泵是连续运转八千小时，还是三个月就渗漏拆修。现场常见的两种极端都不对——一种是”漏了再换”，把密封当耗材硬扛；另一种是盲目上高档密封，材质堆到碳化硅对碳化硅，冲洗管路却一根没接，密封照样烧。本文从结构、材质、冲洗方案到安装判据，把水泵机械密封的选型逻辑一次讲清，关键数值均引自 JB/T 4127.1-2013、GB/T 33509-2017、GB 50275-2010 等现行标准（以标准现行文本为准）。

一、先看懂结构：密封靠什么”封住”旋转轴

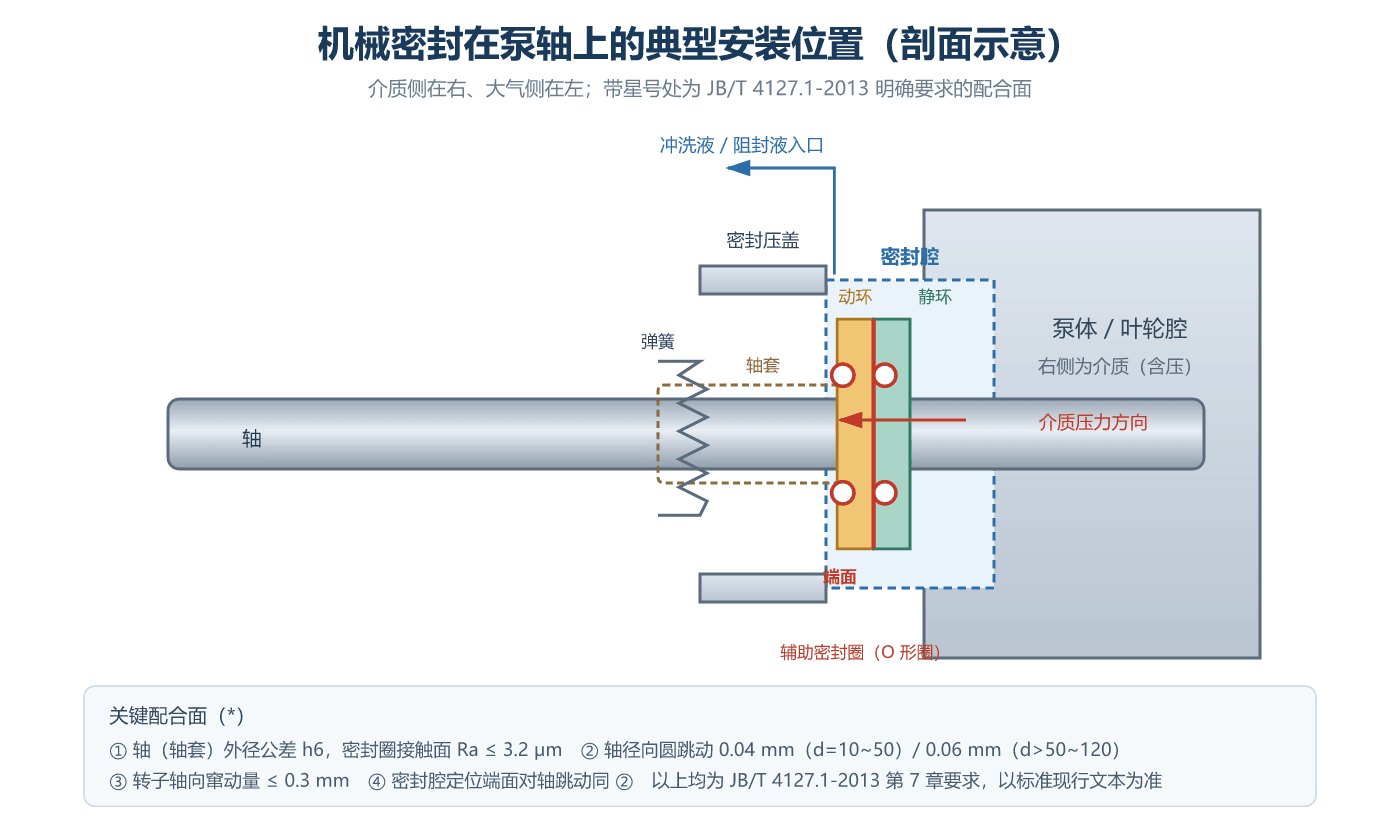

机械密封在泵轴上的典型安装位置（剖面示意）

机械密封的核心是一对垂直于轴线的研磨端面：动环随轴旋转，静环固定在压盖上，弹簧（或波纹管）始终把两个端面压在一起，端面之间维持一层只有微米级的液膜——这层液膜既是润滑剂，也是真正的”密封件”。液膜在，端面几乎不磨损；液膜一旦汽化或被杂质破坏，密封立刻进入干摩擦，几分钟到几十分钟就会热裂报废。

除了这对摩擦副，一套机械密封还有三类辅助元件：辅助密封圈（动环与轴之间、静环与压盖之间的 O 形圈，负责静密封和浮动补偿）、弹性元件（弹簧提供端面比压并补偿磨损）、传动件（把轴的旋转传给动环）。排查泄漏时记住一个规律：端面处渗漏多与摩擦副和液膜有关，轴套或压盖缝隙处渗漏则基本是辅助密封圈的问题。

二、材质怎么配：跟着介质走，不跟着预算走

摩擦副材料组合直接决定密封寿命，选配原则在 GB/T 33509-2017《机械密封通用规范》里写得很明确：

清水、油类等洁净介质：硬对软组合，常用碳化硅对碳石墨。碳石墨自润滑性好，短时缺液不易立即报废；
含固体颗粒的介质（污水、浆料、含结晶液体）：硬对硬组合，碳化硅对碳化硅，硬端面抗颗粒划伤；
强腐蚀性介质：氧化铝陶瓷对填充聚四氟乙烯，或按介质选用相应耐蚀合金与工程塑料；
辅助密封圈：常温清水用丁腈橡胶（NBR）即可；热水、油类和多数化工介质选氟橡胶（FKM）；高温或强溶剂工况再升级到全氟醚橡胶（FFKM）。橡胶圈超温会硬化开裂，遇不相容溶剂会溶胀失弹，这两类失效拆检时一眼可辨。

一个常见的误配：给含泥沙的原水装了碳石墨端面”高级密封”，结果颗粒把软质石墨面划出沟槽，密封反而比普通配置坏得更快。材质跟着介质走，预算跟着寿命走，顺序不能反。

三、冲洗方案：决定密封寿命的往往不是密封本身

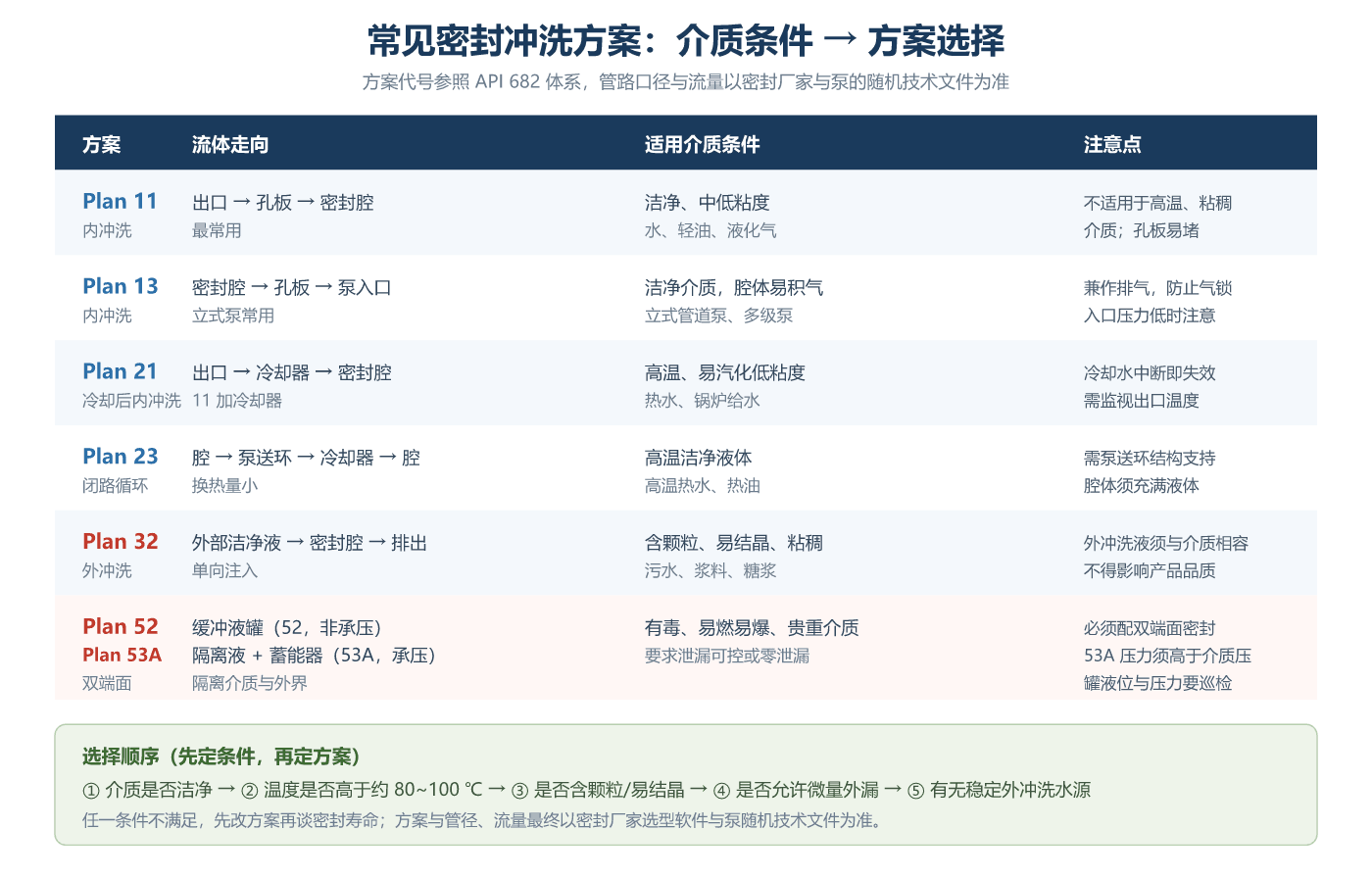

常见密封冲洗方案：介质条件到方案选择对照

机械密封行业有一句话：密封不是选坏的，是用坏的。端面摩擦热必须靠持续流动的液体带走，这套系统在 API 682 体系里有标准代号，水泵上最常用的几种：

Plan 11（自冲洗）：从泵出口引一股介质经孔板进入密封腔，最简单也最常用，适合洁净常温介质；
Plan 13（反冲洗）：密封腔介质经孔板回到泵入口，立式泵的标准配置，兼作排气；
Plan 21（冷却冲洗）：在 Plan 11 基础上加冷却器，热水泵、锅炉给水泵的常规做法；
Plan 23（闭路循环）：密封腔内液体经专用冷却器闭式循环，换热效率高，高温工况更省冷却水；
Plan 32（外冲洗）：外部引入洁净冲洗液，含颗粒、易结晶介质的首选，但要保证冲洗液与介质相容；
Plan 52 / 53A（双端面密封系统）：输送有毒、易燃易爆或贵重介质时配双端面密封，用缓冲液或承压隔离液把介质与外界隔开，实现泄漏可控或近零泄漏。

现场最贵的教训是”密封升级了、冲洗没跟上”：高温工况不接冷却冲洗，含砂工况不做外冲洗或旋液分离，再好的端面材料也扛不住。选密封时把冲洗方案一起定下来，写进技术协议，才算完成选型。

四、安装判据：标准里的硬指标要落到验收单上

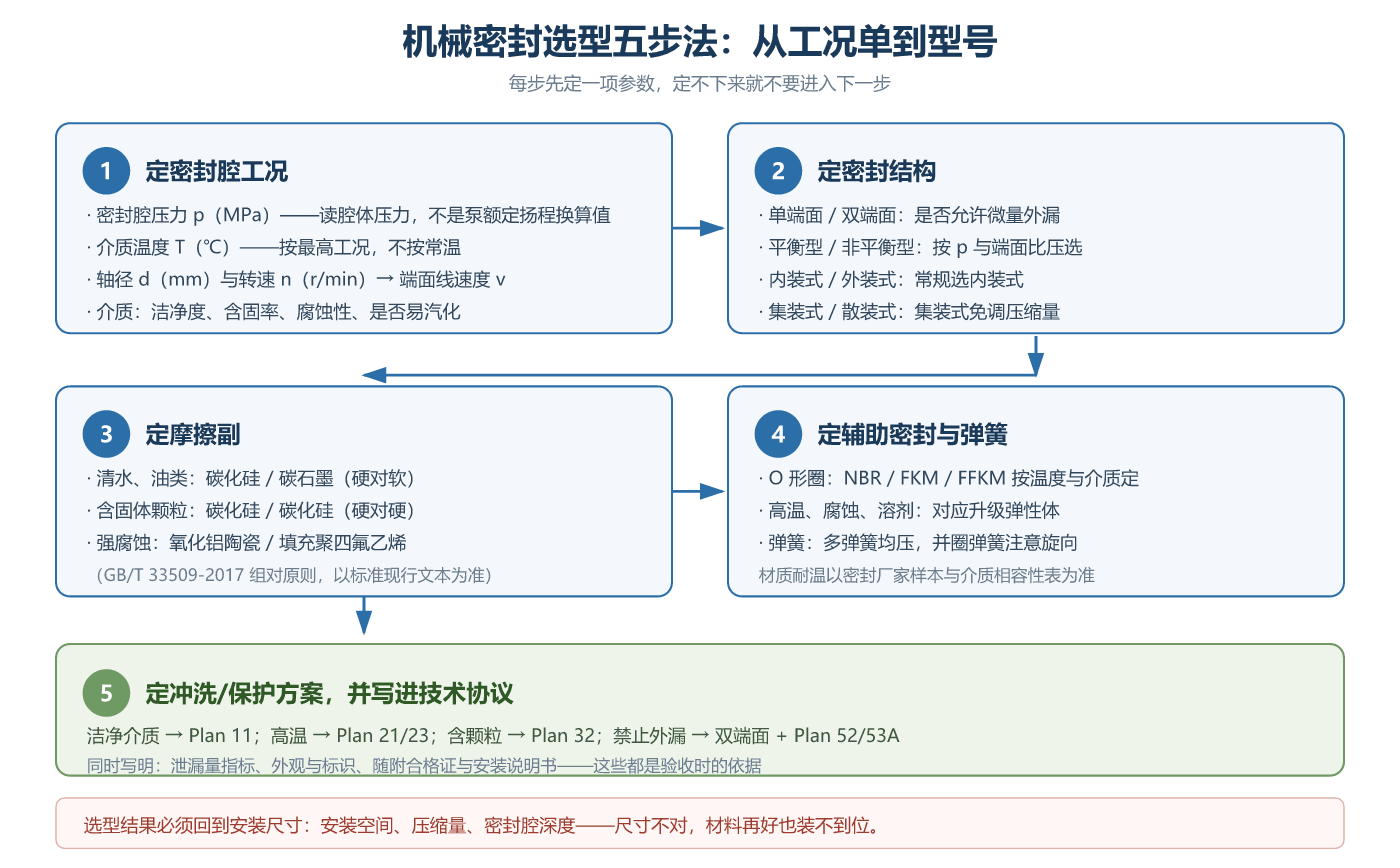

机械密封选型五步法流程

JB/T 4127.1-2013《机械密封第1部分：技术条件》对泵侧配合精度有明确要求，安装和验收时逐条核对：

安装密封部位的轴（或轴套）外径公差 h6，与辅助密封圈接触部位表面粗糙度 Ra ≤ 3.2 μm；
轴（或轴套）的径向圆跳动：外径 10~50 mm 时不超过 0.04 mm，大于 50~120 mm 时不超过 0.06 mm；
转子轴向窜动量不超过 0.3 mm；密封腔与端盖结合的定位端面对轴的跳动同表取值；
安装前必须把轴、轴套、密封腔、端盖和密封本身清洗干净，任何杂质进入密封部位都是隐患；介质温度偏高或过低、含颗粒、易燃易爆、有毒时，须按标准配置冲洗、冷却、过滤或阻封措施。

试运转判据按 GB 50275-2010 第 4.2.15 条执行：机械密封泄漏量不应大于 5 mL/h，高压锅炉给水泵机械密封不应大于 10 mL/h；GB/T 33509-2017 对一般泵用密封的出厂指标更严——轴径不大于 50 mm 时泄漏量不大于 3 mL/h。清水介质运转 100 h，软质密封环磨损量不应大于 0.02 mm。在选型合理、安装正确的前提下，清水油类介质密封使用期一般不少于 8000 h，腐蚀性介质一般为 4000~8000 h（均以标准现行文本为准）。

五、常见误判：四种”新密封也漏”的真凶

误判一：漏了就换密封。 密封频繁损坏时先查配合精度——轴跳动超标、轴承磨损导致轴系晃动、联轴器对中超差，这三类问题不解决，换几套密封都漏。磨损痕迹变宽往往就提示不对中或轴承出了问题。

误判二：把抽空当密封质量问题。 泵汽蚀或入口断流时端面液膜瞬间汽化，密封干磨报废，看起来是”密封烧了”，根因却在入口条件。处理顺序是先查灌泵、排气和吸入口，再动密封。

误判三：冲洗管路接了但没通。 孔板堵塞、阀门没开、冷却器结垢，都会让冲洗名存实亡。试运转时要用手探管路温度确认冲洗液在流动，定期清理过滤器。

误判四：集装式密封现场再调压缩量。 集装式密封出厂时压缩量已整定并试转合格，现场解体重调反而破坏整定值，装上就漏。正确做法是整体装上、按说明书紧固压盖螺栓。

六、运维建议：把巡检做在泄漏之前

日常巡检盯三个量：泄漏量（对照 5 mL/h 限值，见渗升级为滴漏即安排计划检修）、密封腔温度（对比同工况历史值，骤升先查冲洗系统）、冲洗管路（孔板、过滤器、冷却器进出口温度差）。每次更换密封时同步测量并记录轴径跳动量与轴向窜动量——数据积累起来，密封寿命短的根因往往就藏在记录里。易损备件按机型常备一至两套密封及对应 O 形圈，避免停机等件，可参考站内备品备件页面的备件清单思路。
