水泵电机绝缘电阻怎么测？兆欧表选型、合格判据与受潮烘干，一次讲清

一台水泵”一开就跳闸”“外壳带电”“电机烧了”，排查到最后往往绕回同一个数字——绝缘电阻。它不像流量、扬程那样直观，却是判断电机能不能继续通电的第一道门槛：测法不对，数据不可信；判据拿错，好泵被冤枉、坏泵被放行。这篇文章按绝缘劣化原因、兆欧表选型、接线与读数、合格判据、常见误判、受潮处理的顺序，把水泵电机绝缘这件事一次讲清，判据逐条对回现行国家标准条文。

一、先弄清：绕组绝缘为什么会”变坏”

电机绕组的绝缘状态不是恒定的，现场常见劣化原因有三类。

第一类是受潮。 泵房湿度大、设备停机时间长、潜水泵长期浸在介质里，水分渗入绕组表面与绝缘缝隙后，泄漏电流明显增大，绝缘电阻成倍下降。这是水泵行业里最常见、也最容易恢复的一类。

第二类是污秽与导电性污染。 粉尘、油泥、盐雾附着在绕组端部与接线端子上，相当于在绝缘表面并联了一条漏电路径，测量值被表面泄漏拉低。

第三类是热老化与机械损伤。 绕组长期超温运行，绝缘材料逐步脆化开裂；嵌线、搬运、装配中的磕碰也可能直接划伤槽绝缘。电机绝缘耐热等级分为 A（105 ℃）、E（120 ℃）、B（130 ℃）、F（155 ℃）、H（180 ℃）等级别（GB/T 11021-2014，对应 IEC 60085），等级越高允许工作温度越高，但任何等级都存在长期超温加速老化的规律——过载运行、散热不良、频繁起动，都会让老化提前到来。

诊断时先分清是”受潮”还是”老化”：受潮烘干即可恢复，老化则要局部修复甚至重绕，两者的处理成本和时间完全不同，而区分它们靠的就是规范测量和趋势数据。

二、兆欧表怎么选：按设备电压等级对表，别用错档

测绝缘电阻要用兆欧表（绝缘电阻表），它的输出电压远高于万用表。电压等级选低了对绝缘缺陷不敏感，选高了反而可能损伤原本完好的绝缘。GB 50150-2016《电气装置安装工程 电气设备交接试验标准》表 3.0.9 给出了设备电压等级与兆欧表的选用关系：设备额定电压 500 V 以下用 500 V 兆欧表，3000 V 以下用 1000 V 兆欧表，10000 V 以下用 2500 V 兆欧表。水泵电机绝大多数是 380 V 低压电机，用 500 V 档即可，拆开连接片分相细测时可按标准选用 1000 V 档；切忌图省事直接上 2500 V 档。另外，需要测量极化指数时，还应确认兆欧表的短路电流不低于 2 mA（同标准第 3.0.9 条）。

带变频器驱动的电机要特别注意：测量前务必断开变频器输出侧，让兆欧表只接在电机绕组上，否则直流高压可能损坏变频器功率器件。

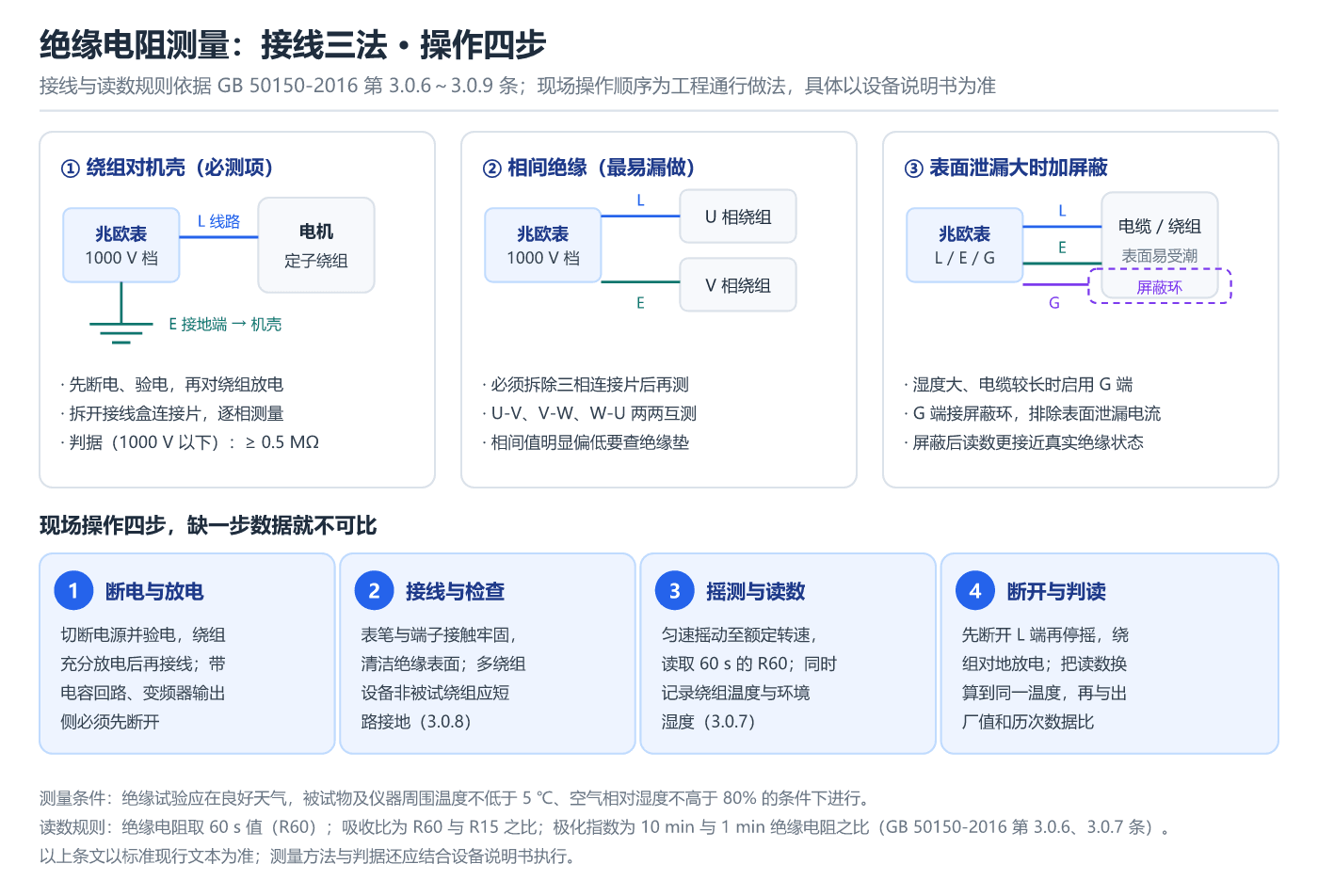

三、怎么测：接线三法，读数看 60 秒

绕组对机壳是最基本的一项：L 端（线路端）接被测绕组，E 端（接地端）接机壳或接地。

相间绝缘别漏测——先拆开接线盒里的三相连接片，再对 U-V、V-W、W-U 两两互测。漏掉相间测量，是相间短路事故最常见的前置疏漏。

表面泄漏大时加屏蔽。 湿度大、电缆较长、绝缘表面潮气重时，用 G 端（屏蔽端）接屏蔽环，把表面泄漏电流从测量回路里分流出去，读数才能反映真实绝缘。

读数规则同样有讲究（GB 50150-2016 第 3.0.7 条）：绝缘电阻取加压 60 s 时的值（R60）；吸收比为 R60 与 R15 之比；极化指数为 10 min 与 1 min 绝缘电阻之比。测量环境也有要求——第 3.0.6 条规定，绝缘试验应在良好天气、被试物及仪器周围温度不低于 5 ℃、空气相对湿度不高于 80% 的条件下进行，不满足时测得的数据应结合环境条件综合判断。多绕组设备进行绝缘试验时，非被试绕组应予短路接地（第 3.0.8 条）。

现场操作建议按四步走：断电放电 → 接线检查 → 摇测读数 → 断开判读。两个安全细节最容易被忽略：一是带电容回路或变频器输出侧必须先断开，避免残余电荷反打仪表；二是测完先断开 L 端再停摇，并对绕组对地放电，确认无残压后再动手拆线。

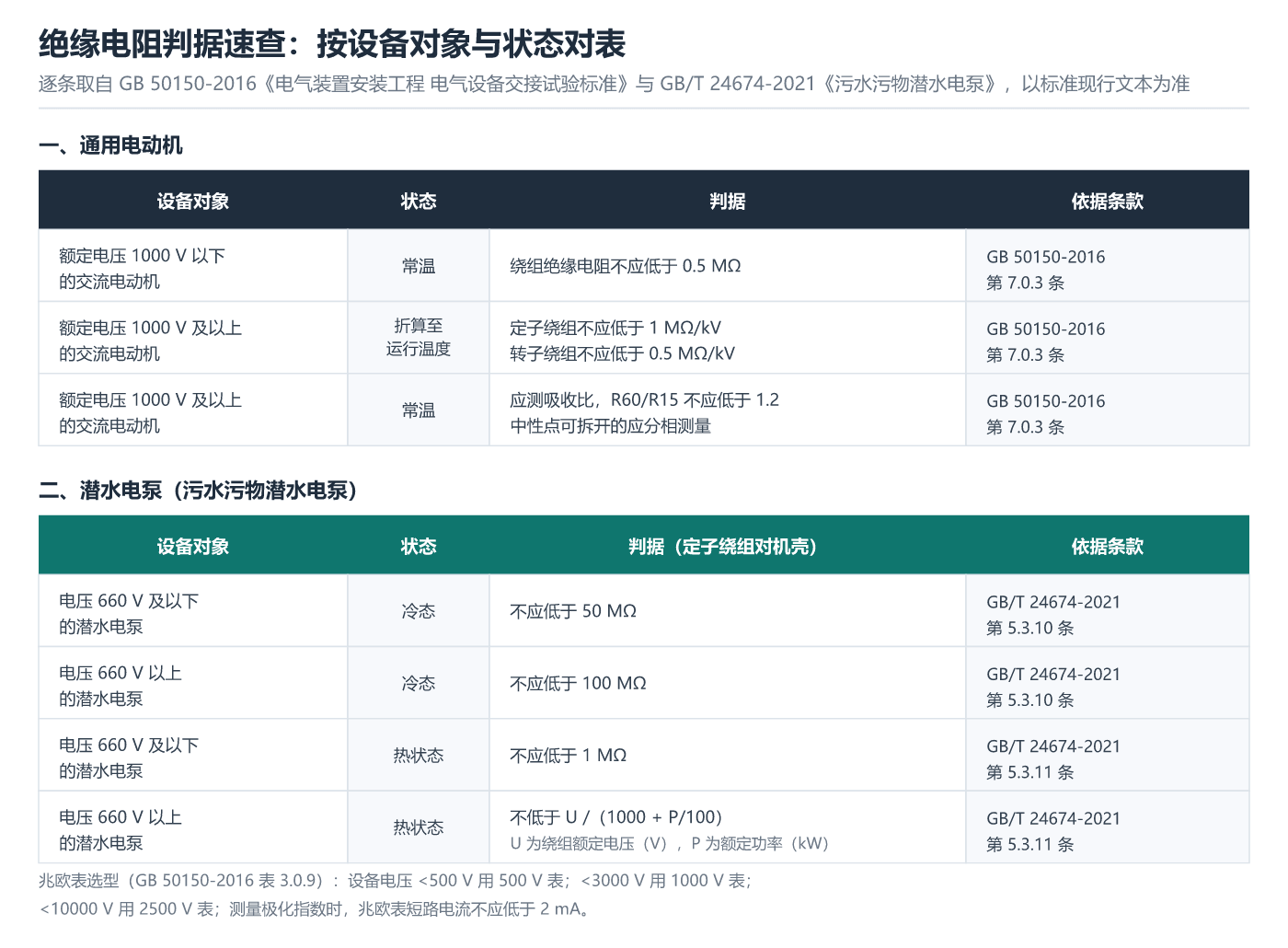

四、合格判据：分设备、分状态对表，不要一刀切

通用交流电动机（GB 50150-2016 第 7.0.3 条）：

• 额定电压 1000 V 以下，常温下绕组绝缘电阻不应低于 0.5 MΩ；
• 额定电压 1000 V 及以上，折算至运行温度后，定子绕组不应低于 1 MΩ/kV，转子绕组不应低于 0.5 MΩ/kV，温度换算按该标准附录 B 的换算系数执行；
• 1000 V 及以上的电动机应测量吸收比，R60/R15 不应低于 1.2，中性点可拆开的应分相测量。

潜水电泵要另查产品标准。GB/T 24674-2021《污水污物潜水电泵》第 5.3.10 条规定，电泵电机定子绕组对机壳的绝缘电阻冷态时，660 V 及以下不应低于 50 MΩ，660 V 以上不应低于 100 MΩ；第 5.3.11 条规定热状态时，660 V 及以下不应低于 1 MΩ。

两组数字对比很有意思：潜水电泵的冷态要求（50 MΩ）比普通低压电机的 0.5 MΩ 高出两个数量级。原因很直接——潜水电机长期浸在介质中工作，绝缘一旦偏低，漏电流直接走水，人身与设备风险都更高。这也是为什么WQ(QW)潜水排污泵这类产品的电机腔密封、电缆引出与绝缘检测必须从严把关。

给现场一句实用建议：绝对值只是底线，趋势才是趋势。同一台设备换算到同一温度后的历次数据，连续下降比单次数值更能说明问题；一台常年 200 MΩ 的电机掉到 30 MΩ，即使还没跌破任何标准限值，也该安排检查了。

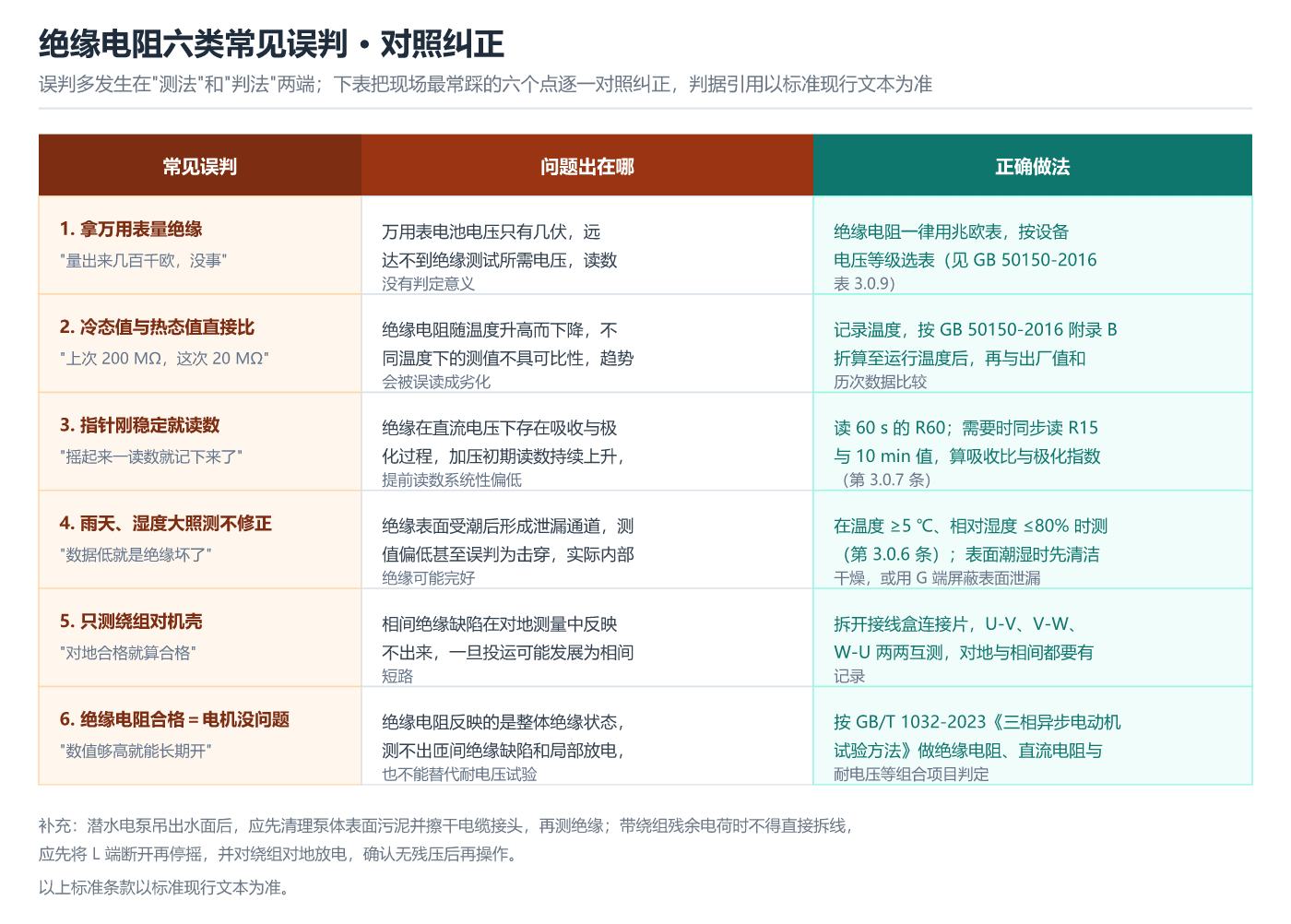

五、常见误判：六个最常踩的坑

除了表中六条，再补两条容易被忽视的。

其一，绝缘电阻”达标”不等于电机没问题。 绝缘电阻反映的是整体绝缘状态，测不出匝间绝缘缺陷，也不能替代耐电压试验；必要时按 GB/T 1032-2023《三相异步电动机试验方法》配合直流电阻、匝间冲击耐电压、工频耐电压等项目组合判定。

其二，潜水电泵测量前的处理直接决定数据有没有意义。 必须先把泵吊出水面、清理泵体表面污泥、擦干电缆接头再测，否则测的是”水的绝缘”，不是电机的绝缘。

六、绝缘偏低怎么办：先找原因，再决定烘还是修

拿到一个偏低的读数，先别急着下结论，按三步定位：先擦干并清洁绝缘表面、单独测量各相，排除表面污秽干扰；再对比对地与相间数据，判断是整体受潮还是局部损伤；最后结合运行历史（是否进水、是否超温、停机多久）判断成因。

整体受潮：以干燥处理为主。 现场常用外部加热法（红外灯、热风机、烘箱）和低压通电干燥法（短路电流干燥）。关键不是”越热越好”，而是温度均匀、有记录、逐步升温——局部过热会把本可恢复的绝缘烤坏。干燥温度上限按绕组绝缘等级（GB/T 11021-2014）和制造厂规定控制；过程中定时复测绝缘电阻，待读数回升并稳定、不再随干燥时间下降后停止。注意普通电机干燥合格后应尽快投运或妥善封存，避免再次受潮。

潜水泵进水：干燥之前先解决密封。 机械密封、静密封、电缆接头防水、接线板，任何一处失效，烘干也会再次进水。修复后应复测冷态绝缘电阻达到 GB/T 24674-2021 的 50 MΩ 要求再下水；同时把易损密封件纳入备品备件清单，下一次抢修才不会停在”等配件”上。

老化或局部击穿：现场干燥意义不大。 绝缘材料发脆、变色、有明显放电痕迹的，应安排局部修复或重绕，并回头排查超温源头——散热风路、负载率、电压偏差。长期频繁起停的场合，还要核对起动方式与负载匹配，减少对绕组的冲击。

七、把绝缘电阻纳入巡检与保养

绝缘电阻不是”出事才测”的项目。建议固定在三个节点测量：新机交接投运前、季节性停机复役前（雨季前、防冻措施解除后）、以及跳闸、异响、电流异常后的排查第一步。每次都记录绕组温度与环境湿度，历次换算到同一温度再比较，形成趋势档案。

对多台泵并联运行、无人值守的场合，可以由控制系统持续记录漏电流与运行电流趋势，配合定期人工摇测，比单靠人工巡检更能提前发现劣化苗头。深井与排污场合常用的QJ深井泵_井用潜水泵，电缆接头与引出线密封是绝缘维护的重点部位，检修时不要只盯着绕组本体。

常见问题

1. 兆欧表用 500 V 还是 1000 V？ 按设备额定电压对表选择：380 V 低压电机用 500 V 兆欧表即可；按 GB 50150-2016 表 3.0.9，额定电压 3000 V 以下的设备可选用 1000 V 兆欧表。切勿对低压电机直接用 2500 V 档，电压过高可能损伤原本完好的绝缘。

2. 0.5 MΩ 是不是”刚过线就安全”？ 0.5 MΩ 是交接试验的底线（GB 50150-2016 第 7.0.3 条），不是健康值。新电机冷态读数通常远高于此；运行中设备若从几十兆欧持续掉到个位数兆欧，即使尚未跌破底线，也应安排干燥或检查。

3. 潜水泵测出 20 MΩ，能用吗？ 不能用。按 GB/T 24674-2021 第 5.3.10 条，660 V 及以下潜水电泵冷态绝缘电阻不应低于 50 MΩ。20 MΩ 未达要求，应先排查受潮与密封，干燥复测合格后再投入使用。

4. 绝缘电阻合格，一合闸还是跳闸，为什么？ 先分清跳闸类型。若漏电保护动作但电机本体绝缘读数正常，常见原因是测量时未断开电缆、控制回路或变频器，缺陷在被”甩开”的那段回路上；也可能是电缆中间接头或终端进水、接线板爬电。正确做法是把整条回路（电机—电缆—接头—控制柜）分段摇测，别只测电机本体。

5. 吸收比 1.2 和 1.3 到底用哪个？ 1.2 出自 GB 50150-2016 第 7.0.3 条，针对额定电压 1000 V 及以上交流电动机的交接试验；1.3 出自电力行业预防性试验规程（DL/T 596-2021）对运行中设备周期性试验的要求。两者适用场景与设备对象不同，不要混用，判读时以被测设备对应现行标准的条文为准。

6. 多久测一次绝缘电阻？ 常规建议三个节点必测：新机交接投运前、季节性复役前、出现跳闸或电流异常后。已有数据档案的设备，重点看趋势变化速度而非单次数值。具体周期还应结合制造厂规定与现场运行环境（湿度、粉尘、浸水工况）确定。

7. 干燥到什么程度可以停？ 以复测读数稳定为标志：绝缘电阻回升并连续数小时保持稳定、不再随干燥时间下降，且达到对应设备标准的冷态（或热态）要求。干燥全程温度要有控制、有记录，具体温度上限按绕组绝缘等级与制造厂规定执行。
