产品详情

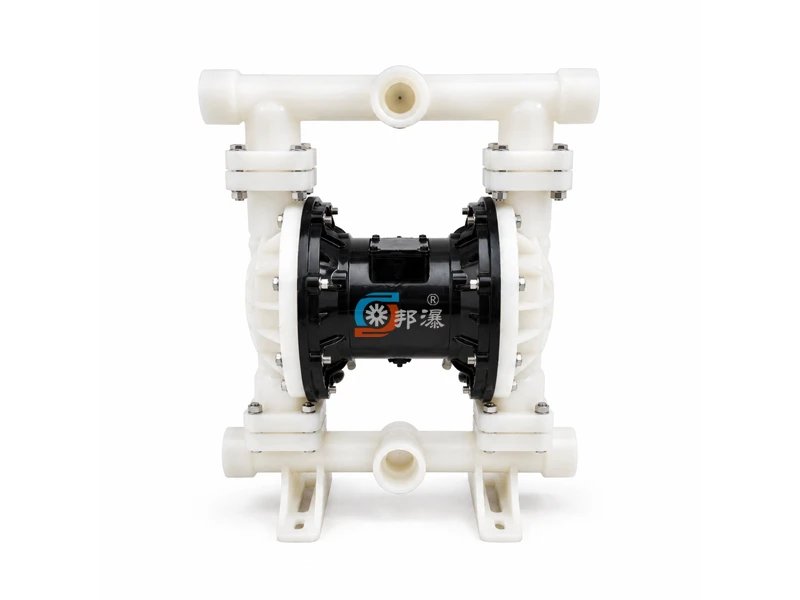

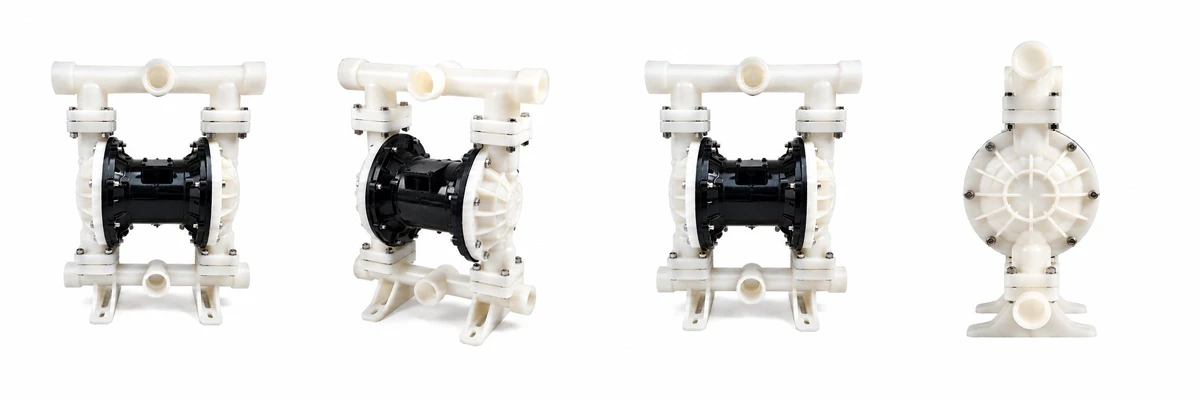

产品概述：本系列隔膜泵为工业级流体输送设备，包含气动（QBY / QBY-K / CX / CH）与电动（DBY）两大动力体系，专为高粘度、易燃易爆、强腐蚀性及含固体颗粒等复杂工况设计。全系采用双隔膜同步往复运动结构与双单向球阀控制，实现高效、无泄漏、连续稳定的流体输送。
核心优势与技术特点
- 防爆安全与高适应性：气动系列无电火花隐患，支持防静电接地（接地电阻 < 100 Ω），可安全输送易燃易爆及剧毒液体；电动系列则提供稳定强劲的机械传动。
- 强劲通过性与低剪切：轻松输送含固体颗粒介质（最大允许颗粒直径达 10 mm），输送过程平稳，不破坏介质结构。
- 多材质定制耐腐：过流件与膜片可选铸铁、不锈钢、增强聚丙烯、衬氟（F46/FGF）、丁腈橡胶、TPEE、特氟龙（PTFE）及山道橡胶等，精准匹配强酸强碱与溶剂。
- 强自吸与自润滑干转：具备优异的自吸能力（吸程最高可达 5 m），允许短时间干运转而不会损坏泵体。
- 模块化紧凑设计：配气阀及易损件拆装便捷，后期维护成本低。
主要应用领域
- 食品与医药：花生酱、泡菜、红肠、巧克力、糖浆及啤酒花输送。
- 涂料与化工：油漆、颜料、胶水、粘合剂、强酸强碱及易挥发有机溶剂。
- 陶瓷与建筑：瓷砖及陶瓷釉浆、水泥灌浆、灰浆与各种磨料。
- 环保与工业处理：各类工业污水、油污清洗及作为固液分离设备（压滤机）的前级送压装置。
全系列产品规格参数
| 系列名称 | 动力源 | 流量范围 (m³/h) | 扬程/出口压力 | 常用材质 | 典型工况与特点 |
|---|---|---|---|---|---|
| QBY 系列 | 压缩空气 (0-7 kgf/cm²) | 0 - 30 | 扬程 0-50 m | 铸铁、不锈钢、增强聚丙烯、衬氟 | 标准通用型气动隔膜泵，性价比高 |
| QBY-K 系列 | 压缩空气 (0-7 kgf/cm²) | 0 - 30 | 扬程 0-50 m | 铸铁、不锈钢、增强聚丙烯、衬氟 | 配气结构优化，换向顺畅，低压启动性能好 |
| CX 系列 | 压缩空气 (0-7 kgf/cm²) | 0 - 25 | 扬程 0-60 m | 不锈钢、铸铁、增强聚丙烯、衬氟 | 高扬程设计（最高 60 m），结构紧凑 |
| CH 系列 | 压缩空气 (0-7 kgf/cm²) | 0 - 45 | 扬程 0-70 m | 不锈钢、铸铁、增强聚丙烯 | 大流量（最高 45 m³/h）与高扬程（70 m）兼备 |
| DBY 系列 | 电机驱动 (0.75-5.5 kW) | 0.5 - 20 | 扬程 30 m (压力 3 kgf/cm²) | 铸铁、不锈钢 | 无气源场所首选，定量定速平稳输送 |
典型系统安装配置示意图
气动隔膜泵系统配置图 (Pneumatic System)
电动隔膜泵系统配置图 (Electric System)
配套系统与推荐选件
为满足自动控制与优化管路性能的需求，我们提供完整的配套选件服务：
- 气源处理单元：气动二联件、三联件、进气调压阀（保障气源干燥与压力稳定）。
- 稳流减震装置：脉冲阻尼器（UPVC / 不锈钢材质）、背压阀（消除管路脉动，提高计量精度）。
- 自动化控制组：防爆电源控制柜、浮球液位控制器、管道流量计、安全阀。
- 快装连接件：A/B/C/D/E/F 型快插与法兰快速接头、不锈钢/铜管道球阀、倒流逆止阀。
