水泵管路安装怎么做才合格？支承、偏差、试运转判据与六类误判，一次讲清

一台离心泵装好后运行不稳——振动偏大、轴承总是发烫、机械密封一换再换、接口隔三差五渗漏——很多现场的第一反应是”泵不行”，拆泵、换泵、返厂，问题却依旧。实际上，相当一部分”泵的毛病”根子不在泵上，而在管路上：管道的重量压在泵体上、法兰被螺栓强行拉平、吸水管积气……这些都会把本来合格的泵拖进故障循环。本文按”管路怎么装才算对→允许偏差是多少→试运转怎么判合格→常见误判怎么避”的顺序，把水泵管路安装一次讲清，判据全部取自现行国家标准条文（以标准现行文本为准）。

一、先看规范底线：泵不背管道的重量

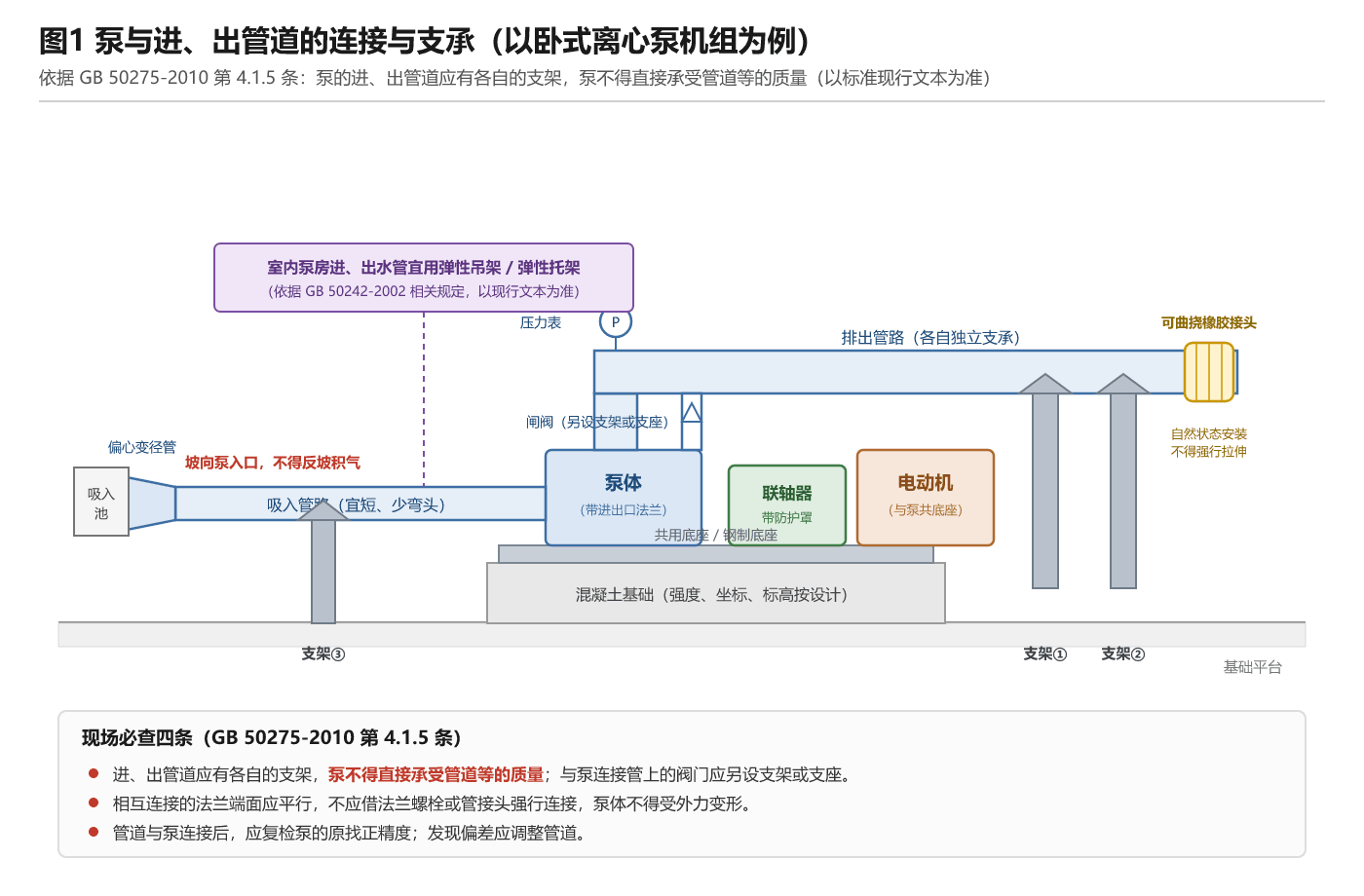

水泵管路安装的第一条铁律，来自 GB 50275-2010《风机、压缩机、泵安装工程施工及验收规范》第 4.1.5 条：泵的进、出管道应有各自的支架，泵不得直接承受管道等的质量。与泵连接管上的阀门应另设支架或支座，不能让阀门的重量也挂在泵口上。

管道重量压在泵体上，泵壳会被缓慢压变形，轴承受力恶化，机械密封端面失贴，于是振动、异响、泄漏轮番出现。现场排查这类问题时，先用手托一托泵口附近的管道——如果能明显感到管道”坐”在泵上，八成问题就在这里。

同一份标准还规定了几条配套要求：

• 相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接，泵体不得受外力而产生变形；
• 管道与泵连接后，应复检泵的原找正精度，发现偏差应调整管道，而不是反过来硬掰泵；
• 管道与泵连接后，不应在其上进行焊接和气割，确需焊接时应拆下管道或采取必要措施，防止焊渣进入泵内。

对室内泵房，GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》及相关设计规定还要求：水泵吸水口及出水口应安装可曲挠橡胶接头，并使其处于自然状态；进水管及出水管宜采用弹性吊架或弹性托架；吸水管坡向吸水池的坡度不应小于 0.5%。可曲挠橡胶接头产品本身应符合现行国家标准 GB/T 26121《可曲挠橡胶接头》的要求（以标准现行文本为准）。

二、安装允许偏差：一张表核对

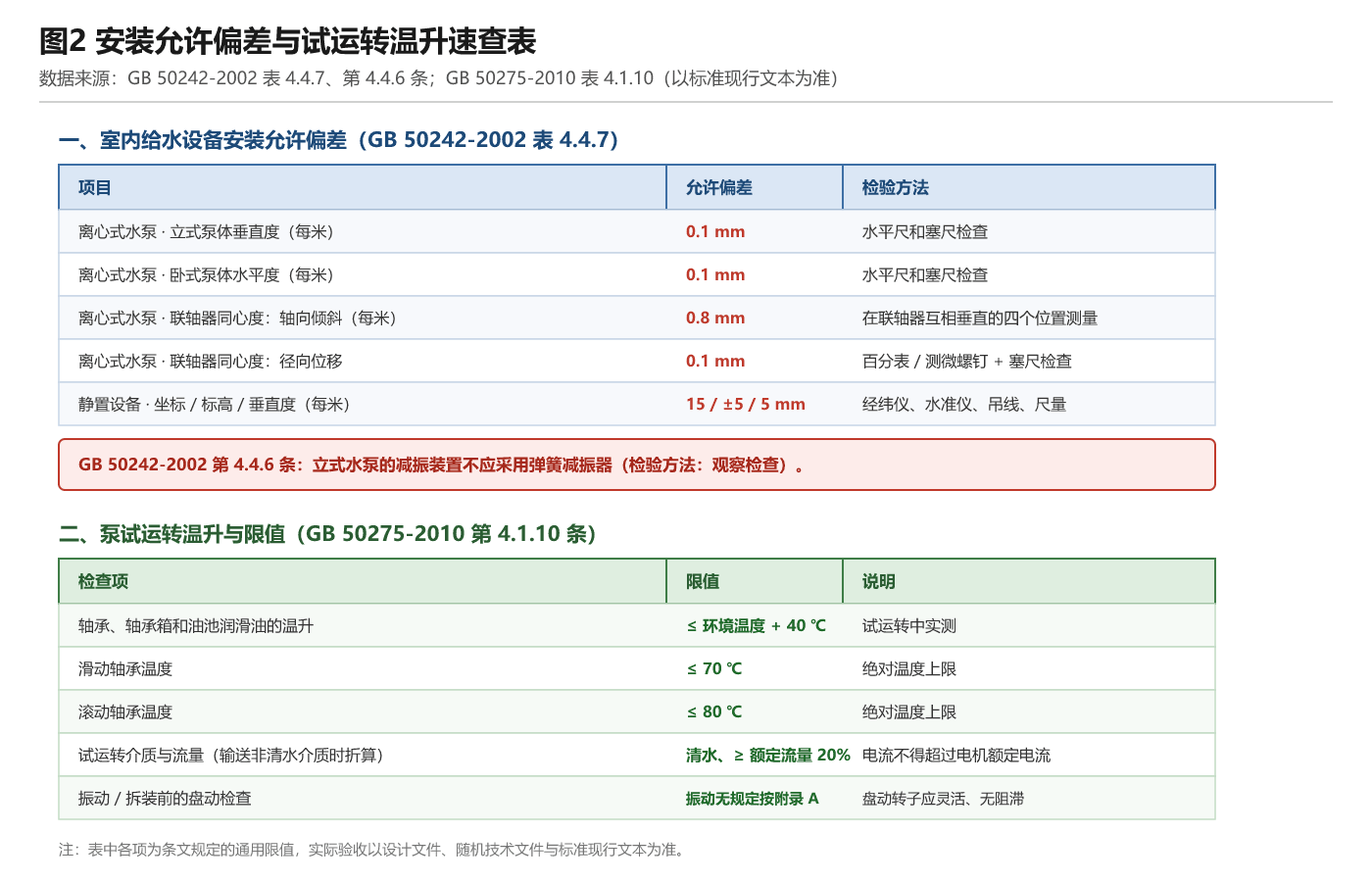

泵体和联轴器的安装偏差有明确的量化限值。按 GB 50242-2002 表 4.4.7，离心式水泵的安装允许偏差如下（检验时在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查）：

需要提醒两点：一是不少老师傅凭手感”差不多平”就紧固地脚螺栓，但 0.1 mm/m 的水平度靠目测是判不出来的，必须用水平尺和塞尺实测；二是立式水泵的减振装置不应采用弹簧减振器（GB 50242-2002 第 4.4.6 条）——立式泵重心高，弹簧刚度偏小容易失稳，这一点在现场经常被忽视。隔振器安装位置应正确，各个隔振器的压缩量应均匀一致，其偏差应符合随机技术文件的规定（GB 50275-2010 第 4.1.8 条）。

三、吸入侧与排出侧：布置要点分头把关

吸入侧的关键词是”短、直、不积气”：

• 吸入和排出管路的直径不应小于泵的进、出口直径；
• 吸入管路宜短，减少弯头；泵位置高于吸入液面时，吸入管路的任何部分都不应高于泵的入口，水平段应有坡向泵入口的倾斜度（GB 50275-2010 附录 C 的通用配置要求），避免高处积气形成气囊；
• 泵入口前的直管段宜保持足够长度，变径时优先采用偏心变径管、管顶取平，防止窝气；
• 吸水管设计或改造时，建议结合ISG管道泵、ISW卧式管道离心泵等产品的安装样本核对进口条件，不同结构对直管段与变径方式的要求略有差异。

排出侧的关键词是”独立支承、阀门齐全”：

• 排出管路上应设置闸阀（或蝶阀）等操作阀门；多台泵并联时，每台泵的出口均应装设止回阀，防止停泵倒转；
• 扬程较高的系统中，止回阀的选型与位置直接影响停泵水锤，相关原理与防护措施本站已有专文讨论，此处不展开；
• 压力表应装在泵出口与阀门之间，便于观察静态与运行压力。

介质有腐蚀性或对卫生等级有要求的场合（食品、医药、电子超纯水等），管路材质要与泵体匹配，可参考CDLF不锈钢多级泵一类不锈钢机组的接口形式，避免”泵体不锈钢、管路碳钢”造成的电偶腐蚀隐患。

四、试运转：温升与判据一条条过

管路安装完成、找正合格后，才能进入试运转。GB 50275-2010 第 4.1.9 条要求试运转前完成系统清洗、润滑密封冷却系统检查、螺栓紧固、联轴器护罩到位、安全报警与联锁模拟试验，并盘动转子应灵活、无摩擦和阻滞。

试运转阶段（第 4.1.10 条）的核心判据：

• 试运转介质宜采用清水；输送介质不是清水时按密度折算，流量不应小于额定值的 20%，电流不得超过电动机额定电流；
• 轴承、轴承箱和油池润滑油的温升不应超过环境温度 40 ℃；滑动轴承温度不应大于 70 ℃，滚动轴承温度不应大于 80 ℃；
• 各固定连接部位不应松动，管道连接应牢固、无渗漏；静密封无泄漏；
• 轴承振动速度有效值按随机技术文件检测，无规定时按标准附录 A 执行。

试运转合格才意味着安装工程可以交验。如果此时振动已经偏大，先别急着怪泵——按”管道是否把力传给了泵”这条线索复检：支架是否缺失、法兰是否被强行拉平、接头是否处于受拉状态，多数情况下调整管道比返修泵快得多。

五、六类常见误判，对照自查

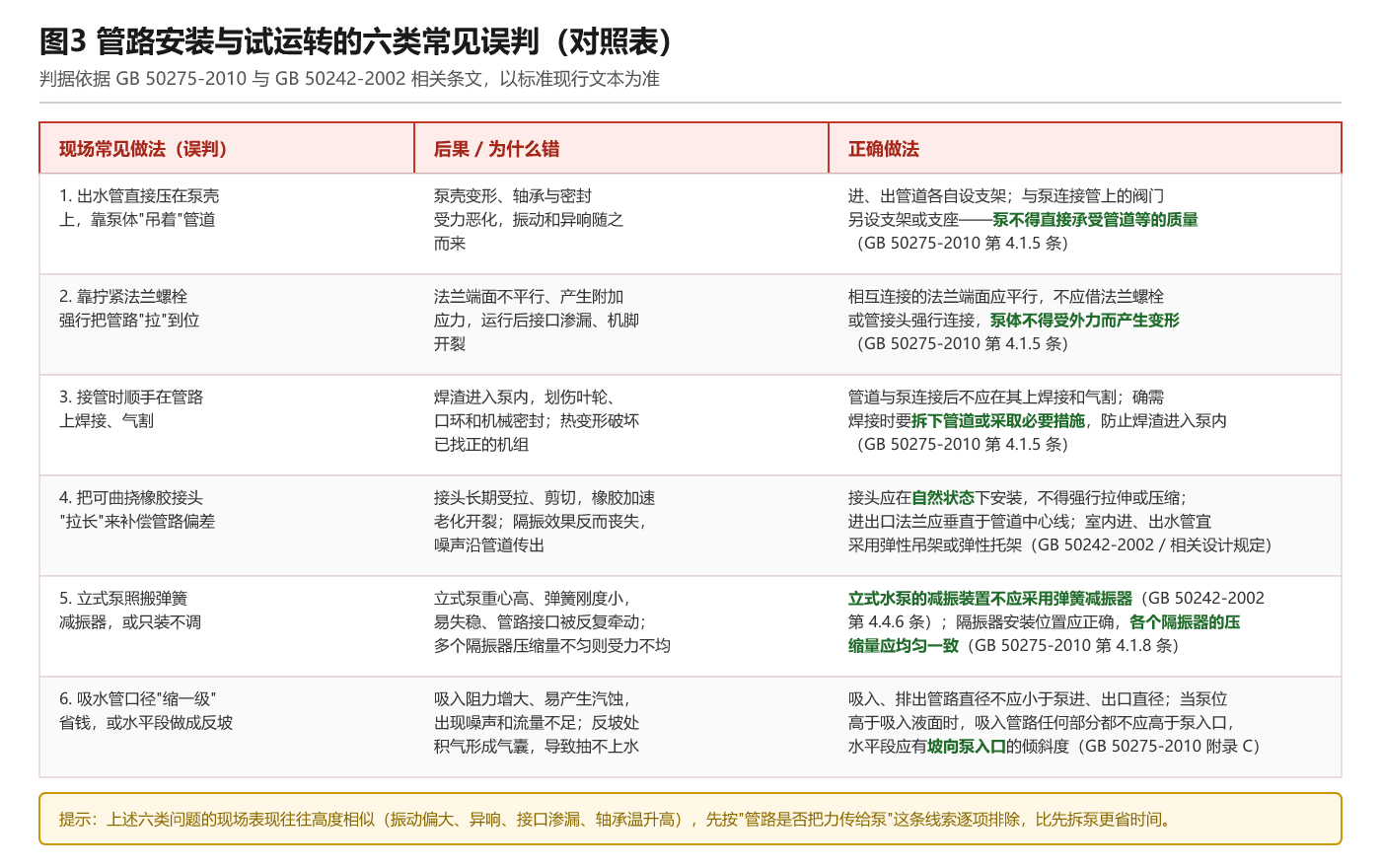

把现场最常踩的六个坑汇总成对照表：

1. 出水管直接压在泵壳上——泵壳变形、轴承密封提前失效。对策：进出管道各自设支架。
2. 靠拧法兰螺栓强行对位——法兰端面不平行产生附加应力，接口渗漏、机脚开裂。对策：先调管道、后紧螺栓。
3. 接管时在管路上焊接气割——焊渣入泵划伤叶轮与密封。对策：拆下管道施焊或采取防护措施。
4. 把可曲挠橡胶接头当”补差”零件拉长安装——橡胶加速老化、隔振失效。对策：接头自然状态安装。
5. 立式泵照搬弹簧减振器——失稳牵动管口。对策：按规范换用其他减振形式。
6. 吸水管缩径省钱、水平段反坡——汽蚀与气囊导致抽不上水。对策：管径不小于泵口、坡向泵入口。

机组长期运行中的密封、轴承损耗属于另一个话题，易损件的更换判据与库存配置可参考站内备品备件专页，避免”坏了再买”造成的长时间停机。

六、常见问题 FAQ

Q1：泵振动大，怎么快速判断是不是管路引起的？ 先停机松开泵口法兰螺栓，观察管口是否回弹错位——回弹明显说明管道一直在对泵施力。再检查管道支架是否缺失、阀门是否另设支座、橡胶接头是否被拉长。这类排查不拆泵，通常半小时内能定位。

Q2：联轴器对中用什么标准验收？ 建筑给水系统可按 GB 50242-2002 表 4.4.7 执行：轴向倾斜每米不大于 0.8 mm、径向位移不大于 0.1 mm；工业装置则按 GB 50275-2010 及随机技术文件执行，文件有规定时从严。

Q3：可曲挠橡胶接头装在吸入口还是出口？ 规范要求吸水口及出水口均应安装，且处于自然状态。吸入口的接头还要注意避免因真空吸入变形，选型时关注其工作压力与真空度适用范围。

Q4：吸水池的吸入口浸深有要求吗？ 有通用配置要求：吸入口淹没深度、离池底距离等应按 GB 50275-2010 附录 C 及设计文件执行，浸深不足会吸入旋涡、带气，表现为流量波动和异响。具体取值以标准现行文本和设计文件为准。

Q5：试运转时轴承温度多少算合格？ 按 GB 50275-2010 第 4.1.10 条：温升不超过环境温度加 40 ℃，滑动轴承温度不大于 70 ℃、滚动轴承不大于 80 ℃。环境温度高时看温升而不是看绝对温度。

Q6：管道与泵连接后还能直接在管路上动火焊接吗？ 不能。标准明确管道与泵连接后不应在其上焊接和气割；确需施焊应拆下管道或采取隔离防护，防止焊渣进入泵内。

Q7：不锈钢泵配碳钢法兰会有问题吗？ 会有电偶腐蚀风险，潮湿环境尤其明显。材质匹配原则是”泵体与接口过渡件同级”，管路法兰、紧固件宜与泵体腐蚀电位接近，重要场合按设计文件执行。

七、结语

水泵管路安装的每一条规范要求，背后都是真实故障换来的教训：泵不背管道的重量、法兰不硬拉、接头不硬拉、吸水管不积气、立式泵不用弹簧减振器。把这五条做扎实，再按允许偏差实测找正、按温升判据完成试运转，绝大多数”泵不稳”的问题在安装阶段就已经消除。
