水泵联轴器怎么选、怎么对中？型式对比、打表法与允许偏差，一篇讲清

来源：产品百科 / 时间：2026-10-18

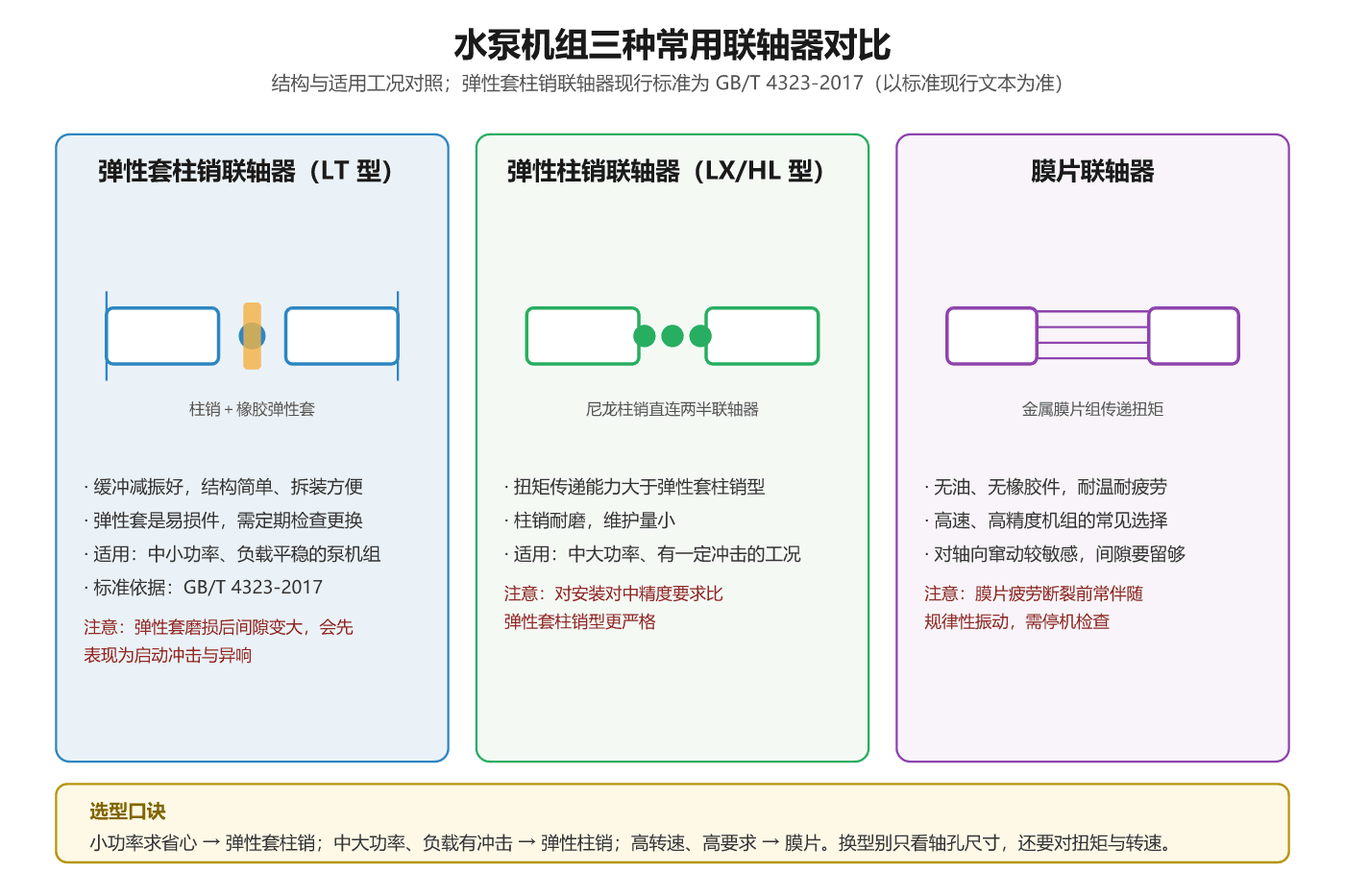

水泵机组三种常用联轴器对比

泵房里有一类故障特别冤：泵和电机本体都没毛病，振动却降不下来——ISG管道泵换了轴承、做了动平衡，开机没几天又振起来。这种情况下，先别急着拆泵，问题很可能出在电机与泵之间那几个”不起眼的零件”上：联轴器。选型不对、装配野蛮、对中超差，是水泵联轴器失效的三大根源，而且会顺着轴系把轴承、机械密封一起拖下水。本文按”型式怎么选→对中怎么调→装配怎么做→误判怎么避”的顺序一次讲清，允许偏差取自现行标准与行业通用经验（以标准现行文本为准）。

一、三种常用联轴器，各管一段工况

水泵机组最常见的是三种联轴器，选型的核心不是”哪家便宜”，而是负载特性与转速：

弹性套柱销联轴器（LT 型）：柱销上加橡胶弹性套，缓冲减振好、拆装方便，弹性套是易损件。适用于中小功率、负载平稳的泵机组。现行标准为 GB/T 4323-2017《弹性套柱销联轴器》，标准中按型号给出了许用径向补偿量与角向补偿量（以标准现行文本为准）。
弹性柱销联轴器（LX/HL 型）：尼龙柱销直接连接两半联轴器，传递扭矩更大、维护量小，适用于中大功率或带一定冲击的工况，但对安装对中精度要求更严。
膜片联轴器：金属膜片组传扭，无油无橡胶件、耐温耐疲劳，是高转速、高要求机组的常见选择；对轴向窜动较敏感，端面间隙要留足。

一句话口诀：小功率求省心选弹性套柱销；中大功率、负载有冲击选弹性柱销；高转速、高要求选膜片。换型别只对轴孔尺寸，还要核对扭矩与转速。

二、对中：泵组振动的头号隐形推手

联轴器能补偿的只是”少量”偏差，补偿量用来吸收运行中的热变形与微量振动，不是拿来到处凑安装误差的。对中偏差分三类：径向偏差（平行不对中）、角向偏差（两轴成夹角）、轴向偏差（端面间隙不当），三者常常同时存在。

验收限值方面，GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》表 4.4.7 对水泵联轴器给出了径向位移 0.1mm、轴向倾斜 0.8mm/m 的限值（以标准现行文本为准）；高转速或膜片联轴器场合，行业通用经验会收紧到径向 0.05mm、轴向倾斜 0.1mm/m 的量级。端面间隙一般 1～5mm，圆周方向均匀，偏差不超过 0.2mm，且必须大于运行时的轴向窜动量。

现场精调的通用方法是双表打表法：百分表（0.01mm）架在一侧半联轴器上，径向表触外圆、轴向表触端面，盘车每 90° 记一次读数（0°/90°/180°/270°），偏差 =（最大读数 − 最小读数）÷ 2。调整顺序别颠倒：

粗调：直尺贴外圆、塞尺测端面间隙，电机四角地脚先大致放平；
精调：先平移电机消除径向偏差，再在电机地脚加/减垫片调角向（垫片不超过 3 片、总厚约 2mm 以内，用平整的不锈钢垫片）；
复校：对角均匀紧固地脚螺栓后复测——螺栓一紧读数常会变，紧完必须再看一遍表，超限就重调。

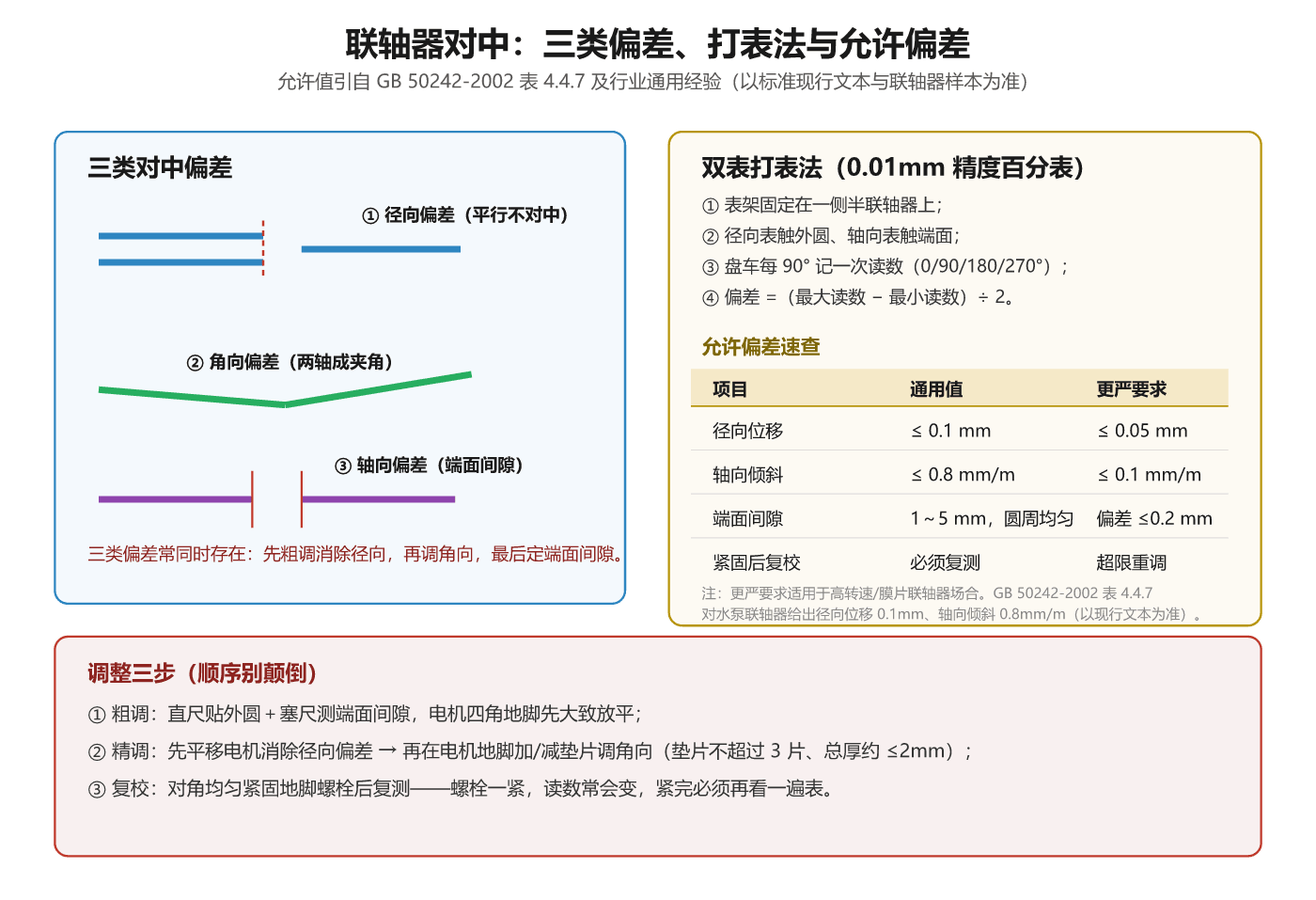

联轴器对中三类偏差、打表法与允许偏差速查

有激光对中仪的机组优先用激光法，效率和精度都高一截；没有的话，双表法做到位同样能满足通用泵组的验收要求。

三、装配：几条红线别碰

禁明火、禁硬敲：半联轴器与轴的配合偏紧时用热装，加热 80～100℃（红外测温监控，以联轴器制造厂手册为准），装后冷态与轴肩贴合无缝隙；严禁铁锤直接敲轮毂。
螺栓对称分次拧紧：柱销、膜片螺栓按规定力矩分 2～3 次对角交叉拧紧，防偏载松动。
键与键槽先体检：键槽与平键配合单侧间隙过大、孔磨旷的半联轴器直接换件，不要凑合。
装完必盘车：手动盘车灵活、无卡滞、无异响，再空载试转监测振动与温度。

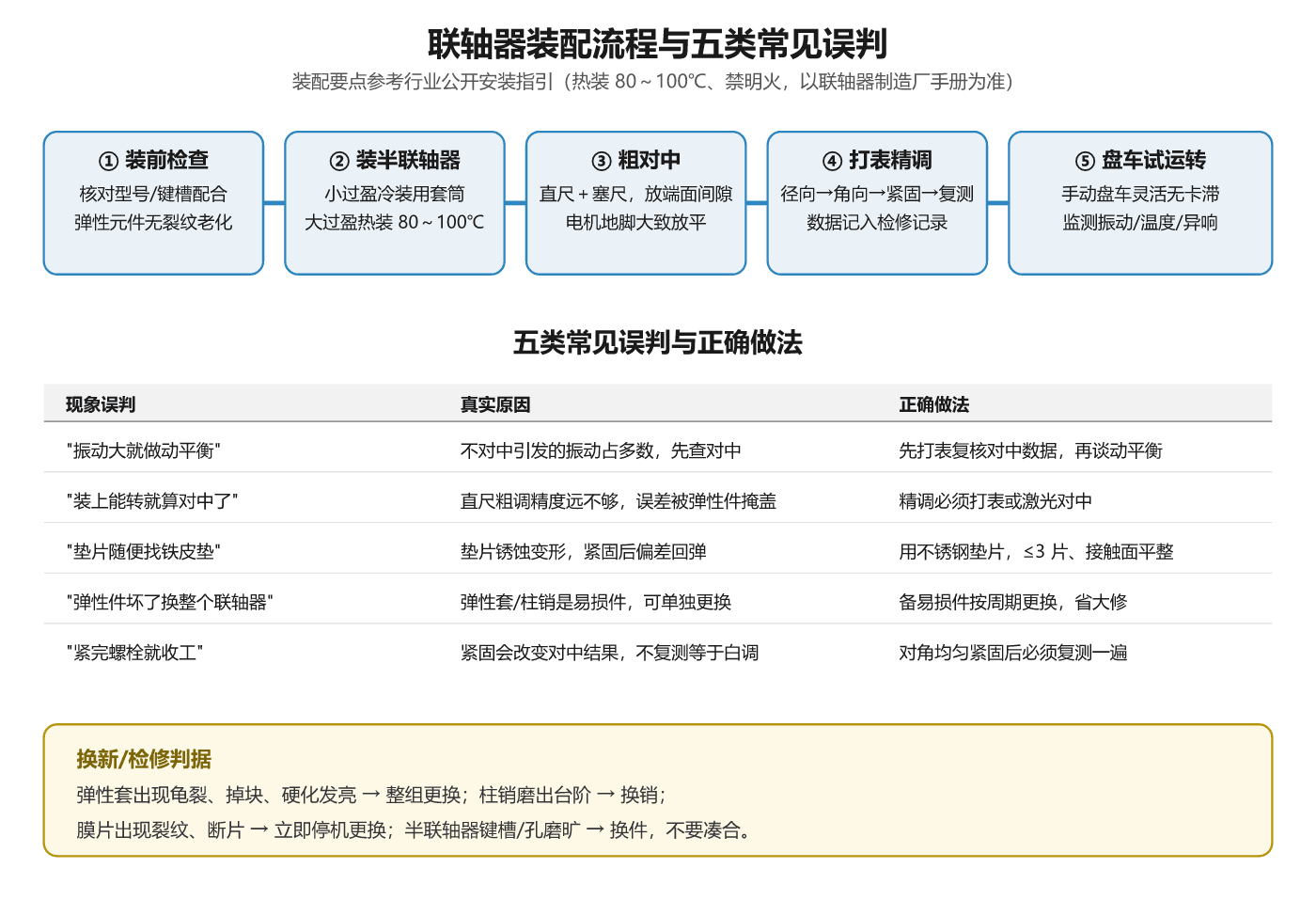

联轴器装配流程与五类常见误判

四、五类常见误判，别再踩

现场最常踩的五个坑：振动大就做动平衡（不对中引发的振动占多数，先打表复核）；装上能转就算对中了（直尺粗调精度远远不够）；垫片随便找铁皮垫（锈蚀变形，紧固后偏差回弹）；弹性件坏了换整个联轴器（弹性套、柱销是易损件，可单独更换，备件管理思路可参考站内备品备件专文）；紧完螺栓就收工（不复测等于白调）。

五、运维要点：把”振动溯源”变成固定动作

泵组振动排查建议固化成一条链路：先看联轴器对中数据 → 再查弹性元件状态 → 然后才是轴承、地脚与管道应力。CDLF不锈钢多级泵这类多级泵轴向力大、转速高，对中数据更建议每次检修都实测并记录存档，形成趋势对比。联轴器的判废很简单：弹性套龟裂掉块整组换；柱销磨出台阶换销；膜片出现裂纹断片立即停机更换。
