潜水泵电缆怎么选？型式、载流量、电压降与接头防水，一次讲清

来源：产品百科 / 时间：2026-10-14

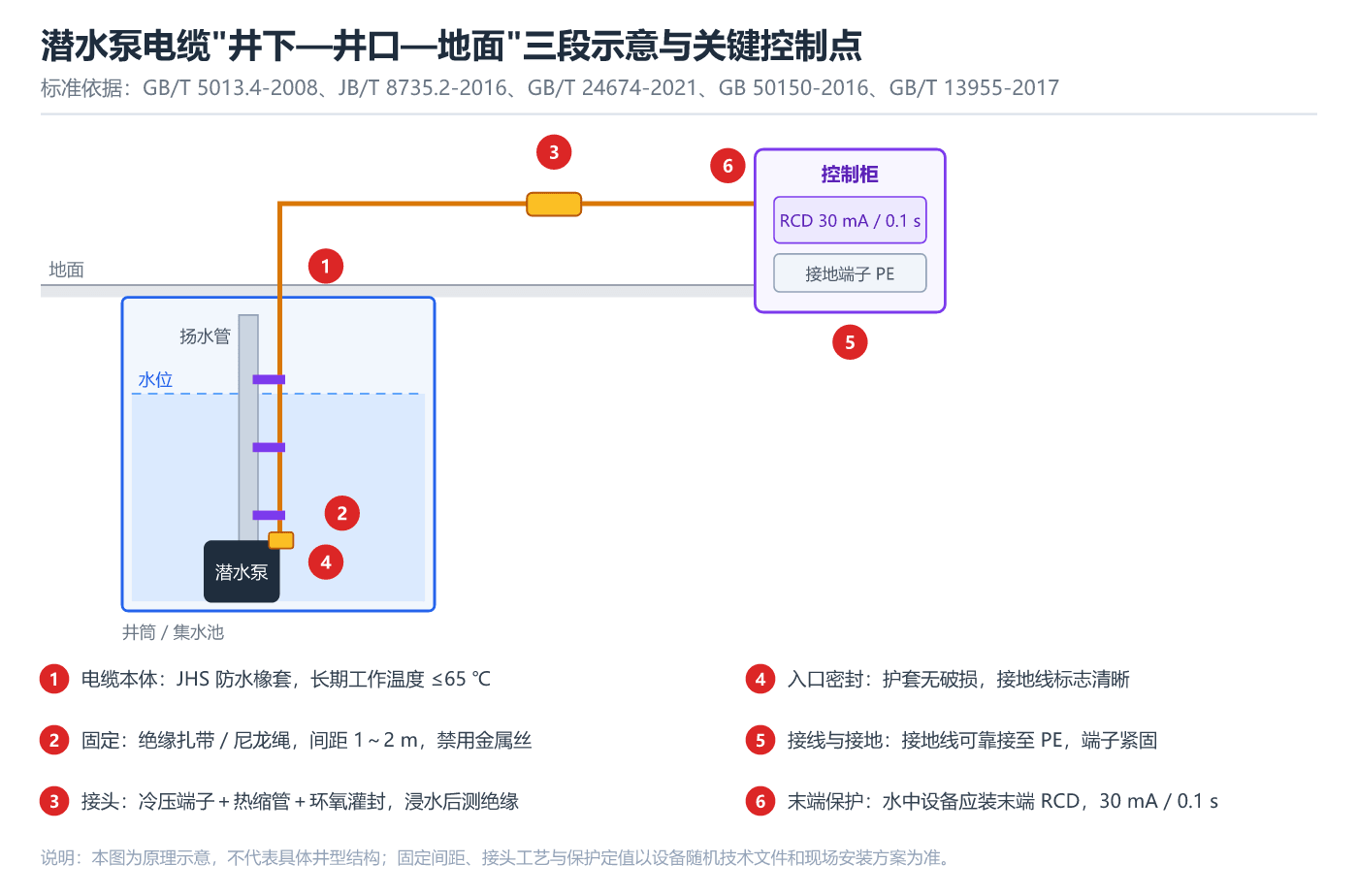

潜水泵电缆”井下—井口—地面”三段示意与关键控制点

潜水泵是把电机和泵”捆在一起泡在水里”的设备，绕组、密封、电缆全部长期浸没。机械密封出问题，一般表现为滴漏、油室乳化，还来得及发现；电缆出问题往往没有声音、没有预警，绝缘电阻一路下滑，直到某天漏电保护动作、整台泵停运——到那一刻电缆多半已经报废，严重的还会把电机绕组一起拖下水。

这篇文章按”工况—选型—接头—检测—运维”把潜水泵电缆讲一遍：什么场合必须用 JHS 防水橡套电缆、截面怎么按两道条件校核、接头怎样才算防水过关、绝缘该用什么表测、判据是多少。文中引用的标准均为公开现行文本，执行时以标准现行文本和设备随机技术文件为准。

一、先看清工况：电缆在井下承受什么

潜水泵电缆的运行环境和普通地面设备完全不同，主要有四个特点：

长期浸水。电缆一端常年泡在水里，护套和绝缘的防水性能是第一道生死关。
反复提放。井用泵检修、清淤时整台泵要提上放下，电缆跟着弯折、拖拽，机械损伤大多发生在这个环节。
井管空间受限。井管内径有限，电缆外径、弯曲半径要和泵体、扬水管一起排布，不是想用多粗就用多粗。
带电体在水中。泵房、井口的水和设备人员可能接触，水中设备的漏电保护要求比一般场合更严。

现行潜水电泵产品标准（GB/T 24674-2021《污水污物潜水电泵》、JB/T 8857-2011《离心式潜污泵》等）的要求正围绕这个前提设计：电泵应有可靠的接地装置或接地线，引出电缆的接地线上应有明显的接地标志；引出电缆还要做机械强度与密封性考核（拉力试验、浸水后测绝缘电阻），具体限值以标准现行文本为准。

二、选型第一步：认准电缆型式，别拿普通橡套凑合

潜水电机供电，行业通行做法是选用 JHS 型防水橡套软电缆：额定电压 ³⁰⁰⁄₅₀₀ V（部分厂家规格为 ⁴⁵⁰⁄₇₅₀ V），供交流 500 V 及以下的潜水电机传输电能用，长期允许工作温度不超过 65 ℃，绝缘、填充和护套均采用防水橡皮，设计定位就是”电缆一端在水中长期工作”。产品一般执行 GB/T 5013.1-2008《额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求》、GB/T 5013.4-2008《额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆》与 JB/T 8735.2-2016《额定电压450/750V及以下橡皮绝缘软电缆第2部分：通用橡套软电缆》，导体按 GB/T 3956-2008 第 5 种软铜导体；按厂家技术资料口径，成品电缆浸水后 20 ℃ 绝缘电阻不低于 100 MΩ·km。

井用潜水泵方面，现行 GB/T 2816-2014《井用潜水泵》（2014-03-27 发布、2015-01-01 实施，全部代替 GB/T 2816-2002，2025-08-06 复审结论为修订）把 GB/T 5013.4 列入引用标准，从产品标准层面确认了井用泵配套电缆适用橡皮绝缘软电缆这一体系。

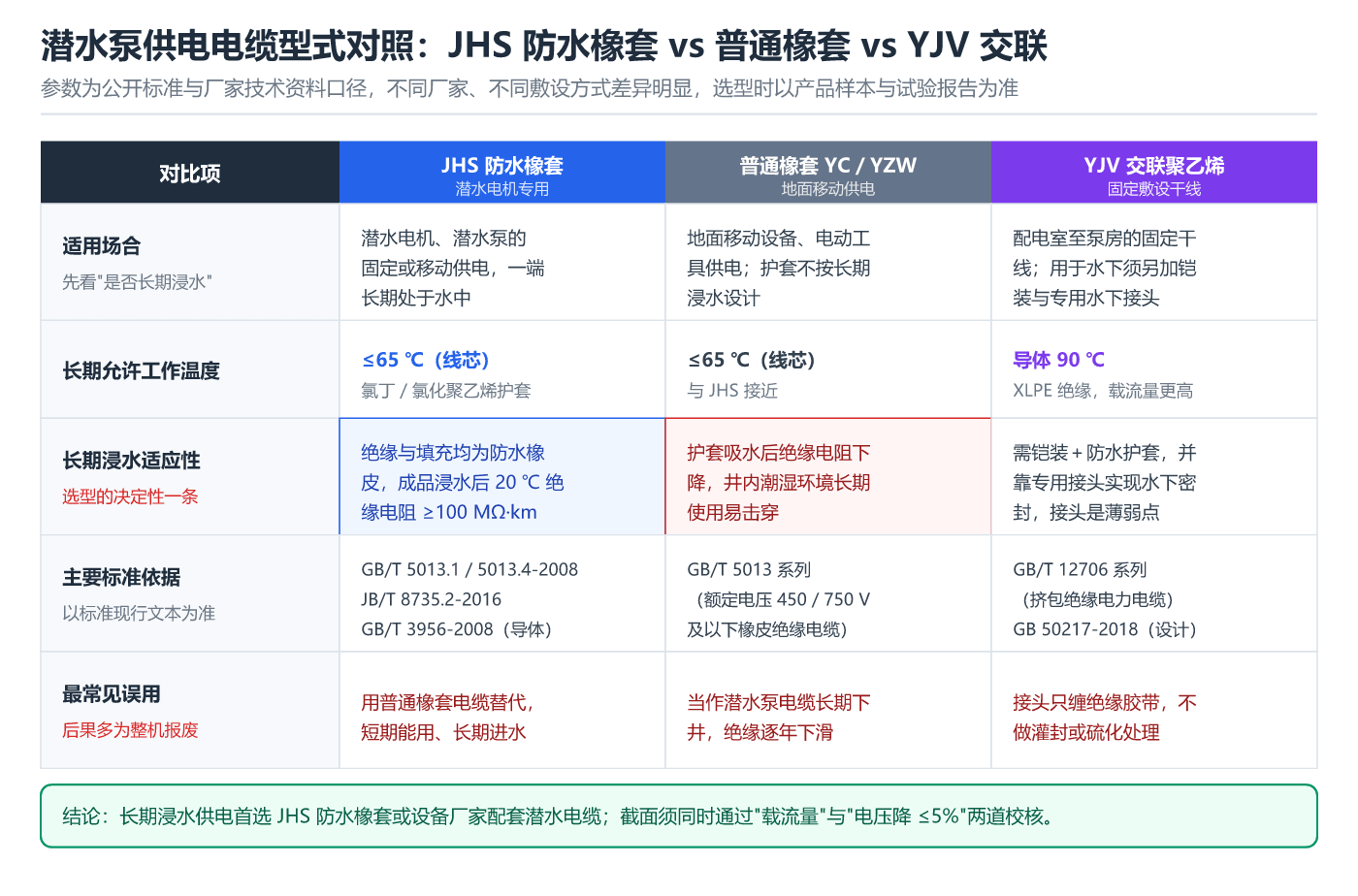

潜水泵供电电缆型式对照

把三种常见电缆放在一起看，结论只有一句话：长期浸水供电选 JHS 或设备厂家配套潜水电缆；普通橡套（YC/YZW）只适合地面移动供电；YJV 交联电缆可以用到泵房配电，但要下井必须另配防水接头或选用防水型产品。

三、截面怎么定：载流量、电压降两道校核都过才算数

很多选型习惯停留在”按功率查表”：1.5 kW 配 2.5 mm²、7.5 kW 配 4 mm²。对潜水泵来说这只完成了一半——电缆往往长达几十米甚至上百米，长距离下真正卡住的常常不是载流量，而是电压降。

GB 50217-2018《电力工程电缆设计标准》第 3.6.1 条对导体截面选择的规定，归纳起来是几道条件：最大工作电流下导体温度不超过允许值、短路时满足热稳定、连接回路的电压降不得超过该回路允许值，10 kV 及以下电缆还可按经济电流截面综合选择；多芯电力电缆铜导体最小截面不宜小于 2.5 mm²。第 3.6.2 条同时要求，按持续工作电流确定最小截面时，载流量应按环境温度、并列敷设、日照等条件计入校正系数。而电压降的”允许值”落到电动机上，就是 GB 50052-2009 第 5.0.4 条的口径：正常运行情况下，电动机端子电压偏差允许值宜为 ±5% 额定电压。

两道校核的具体做法：

载流量校核。按 I=P/(√3·U·cosφ·η) 估算电机额定电流（以铭牌值为准），与所选截面电缆经环境校正后的允许载流量比较，留出裕量。
电压降校核。按 ΔU=√3·I·L·R·cosφ 计算线路压降（L 为电缆单程长度，R 为该截面每公里电阻），再与 5% 限值比较；井深大、线路长的场合，这一条往往先卡住。

以一台 7.5 kW 潜水泵算一笔账（cosφ、η 均取 0.85，U=380 V，铜导体按 65 ℃ 电阻率约 0.0206 Ω·mm²/m 取值，以下为公式演算示例，非实测数据）：

额定电流 I ≈ 7500/(1.732×380×0.85×0.85) ≈ 15.8 A；
2.5 mm²：100 m 压降约 19 V，已达 380 V 的 5%，再长就超限；
4 mm²：100 m 压降约 12 V（约 3.2%），5% 限值下可用长度约 160 m；
6 mm²：100 m 压降约 8 V（约 2.1%），可用长度约 240 m。

规律很清楚：电缆短（一二十米）时载流量是主控条件；电缆一长，电压降就接棒成为主控条件。深井泵、长距离输水场合，宁可先按 5% 反算截面、再用载流量复核，顺序别反了。

四、接头防水：潜水泵电缆故障的大头

现场的电缆故障，相当一部分不出在电缆本体，而出在接头。中间接头、电缆与电机引出线的连接处一旦进水，水会沿线芯空隙和成缆间隙向两端渗透，最后表现为整机绝缘下降、漏电保护频跳。

接头处理的通行做法是”冷压＋热缩＋灌封”三步：先压接合格端子保证导电与机械强度，再套热缩管恢复绝缘，最后用环氧树脂或专用灌封胶整体灌封隔绝水汽；有条件的按厂家工艺做硫化或模压接头。验收上，行业与不少厂家要求接头浸水数小时后测对地绝缘仍保持较高数值，具体判据以设备技术文件为准。

三条纪律性要求：

接头尽量少。能用整根电缆就不接中间接头；必须接长时，选在干燥、便于检修的位置。
不允许”胶带缠几圈”了事。普通绝缘胶带不阻水，长期浸泡必然失效，等于把故障点人为埋进水里。
泵体电缆入口每次提泵都查。密封件老化、护套破损、压扁、发粘的段落整段更换，不做局部包扎凑合。

五、绝缘检测：用什么表、测什么、多少算合格

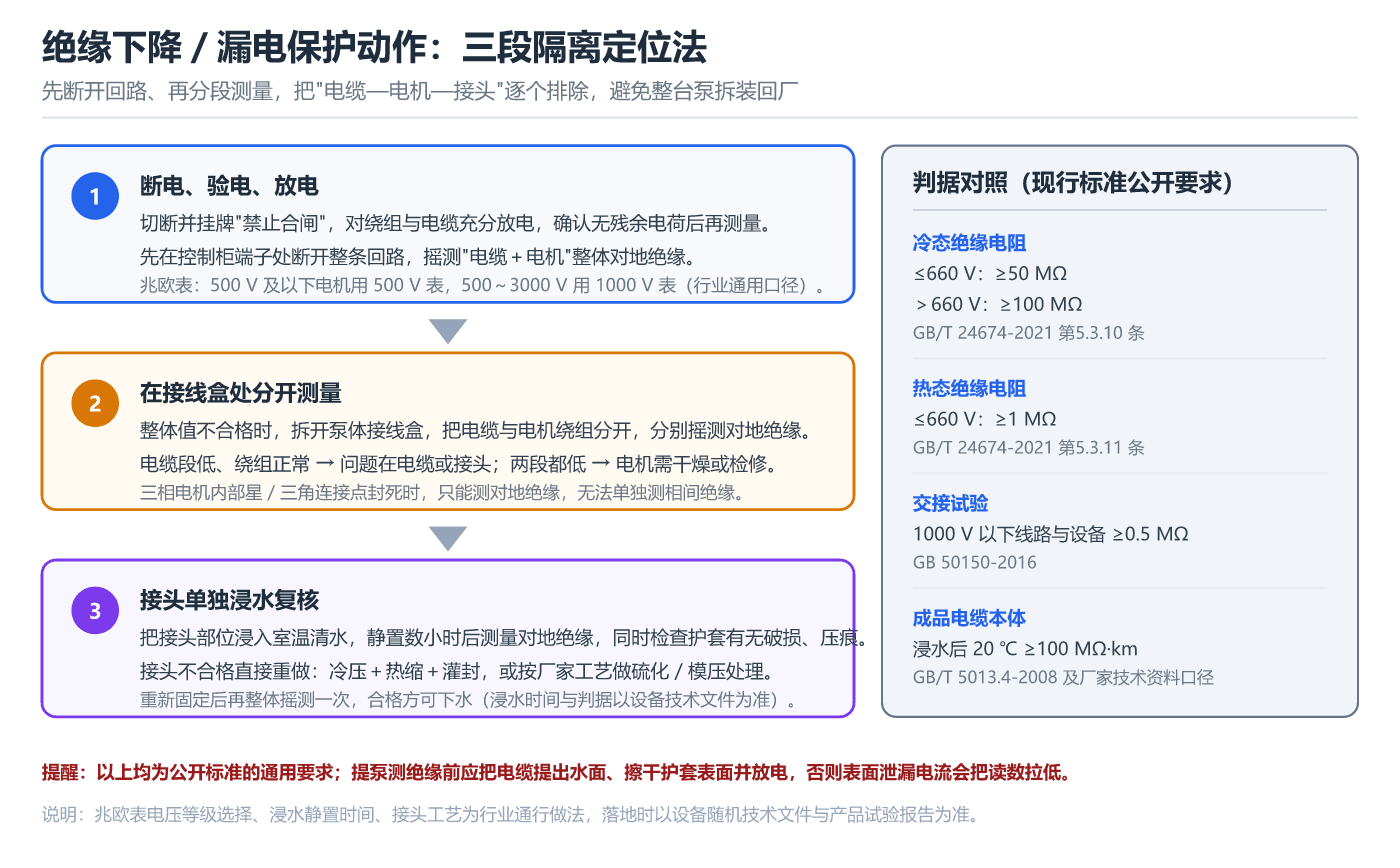

绝缘下降三段隔离定位法

绝缘是潜水泵电缆健康唯一的硬指标，检测要点三条：

表要选对。500 V 及以下电机用 500 V 兆欧表，500～3000 V 用 1000 V 兆欧表（行业通用检测口径）；测前断电、验电、放电，测后再次放电。
判据要记牢。潜水电泵电机定子绕组对机壳的绝缘电阻，冷态时 660 V 及以下不低于 50 MΩ、660 V 以上不低于 100 MΩ，热态不低于 1 MΩ（GB/T 24674-2021）；1000 V 以下的电气设备和线路，交接试验绝缘电阻不低于 0.5 MΩ（GB 50150-2016）。出厂 50 MΩ 与交接 0.5 MΩ 之间是”运行中允许的下限”，日常管理建议按设备技术文件从严。
读数会骗人。电缆表面潮湿、护套脏污时，表面泄漏电流会拉低读数。提泵测量前先把电缆提出水面、擦干护套，必要时用兆欧表屏蔽端消除表面电流影响；判断要结合趋势，连续下滑比单次数值更值得警惕。

六、六类常见误判

拿普通橡套电缆下井。短期可用，长期护套吸水、绝缘逐年下滑，是潜水泵”用着用着就跳闸”的常见根源。
截面越大越保险。大截面能改善压降，但外径、弯曲半径、成本同步上升，井管里放不下反而出事故；应按两道条件校核后取合适值。
接头用绝缘胶带一缠了事。不阻水，等于把故障点埋进水里，返工只是时间问题。
用万用表量”通不通”代替兆欧表。万用表电池电压太低，测不出受潮绝缘；判断绝缘必须用兆欧表。
把电缆当吊装绳。下井、提泵让电缆受力，护套和线芯被拉伤，是接头进水的直接诱因；起吊必须用吊环、吊链，电缆只固定、不承重。
漏电保护一跳就拆。GB/T 13955-2017 明确安装在水中的供电线路和设备应安装末端保护 RCD，末端保护额定动作电流不超过 30 mA、分断时间不超过 0.1 s，这是涉水场所人身安全底线。跳闸应按第五节的方法找绝缘下降点，而不是拆除或跨接保护。
