泵站双电源切换怎么做？负荷分级、PC级与CB级 ATSE、切换时间与应急电源，一篇讲清
雨季强排、污水提升、化工循环水，泵站最怕的不是泵坏了，而是停电——泵再好，没有电就是一组摆设，污水泵站失电还可能水淹泵房。于是很多业主装了”双电源切换箱”，但装了不等于切得动、切得对：负荷分级没论证、ATSE（自动转换开关电器）选型照抄图纸、切换时间和闭锁逻辑没人整定，真到失电时切换装置拒动或连续误切，反而把事故放大。这篇文章按”先定要不要、再定怎么切、最后定第三道防线”的顺序，把泵站双电源切换的标准依据、器件选型、时间整定与常见误判一次讲清。所引条文均为公开标准内容，执行时以标准现行文本和产品设计文件为准。
一、先定负荷等级：要不要双电源，标准说了算
双电源不是”感觉重要就上”，第一步是负荷分级。《供配电系统设计规范》GB 50052-2009 把电力负荷分为一、二、三级：中断供电将在经济上造成重大损失、或影响较重要单位正常工作的，分别对应一级、二级负荷；一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏（第 3.0.2 条）；二级负荷的供电系统，宜由两回线路供电，负荷较小或地区供电条件困难时，可由一回 6kV 及以上专用架空线路供电（第 3.0.7 条）。
落到泵站上，《泵站设计标准》GB 50265-2022 第 11.1.2 条写得更具体：大中型供排水泵站负荷等级应为二级负荷，宜由双回线路供电，每一回路应按承担泵站全部容量设计（不含机组备用容量）；灌溉泵站及经论证对供电可靠性要求不高、中断供电影响程度较小的小型排水泵站，可采用三级负荷。
“每一回承担全部容量”是最容易被忽略的细节：两回线路不是五五分摊、各带一半负荷，而是互为热备——任何一回单独失电，另一回要能把整座泵站带起来。按”分摊”思路选导线截面和开关容量，是双电源改造里最常见的先天缺陷。
二、切换的核心器件：ATSE 的 PC 级与 CB 级怎么分

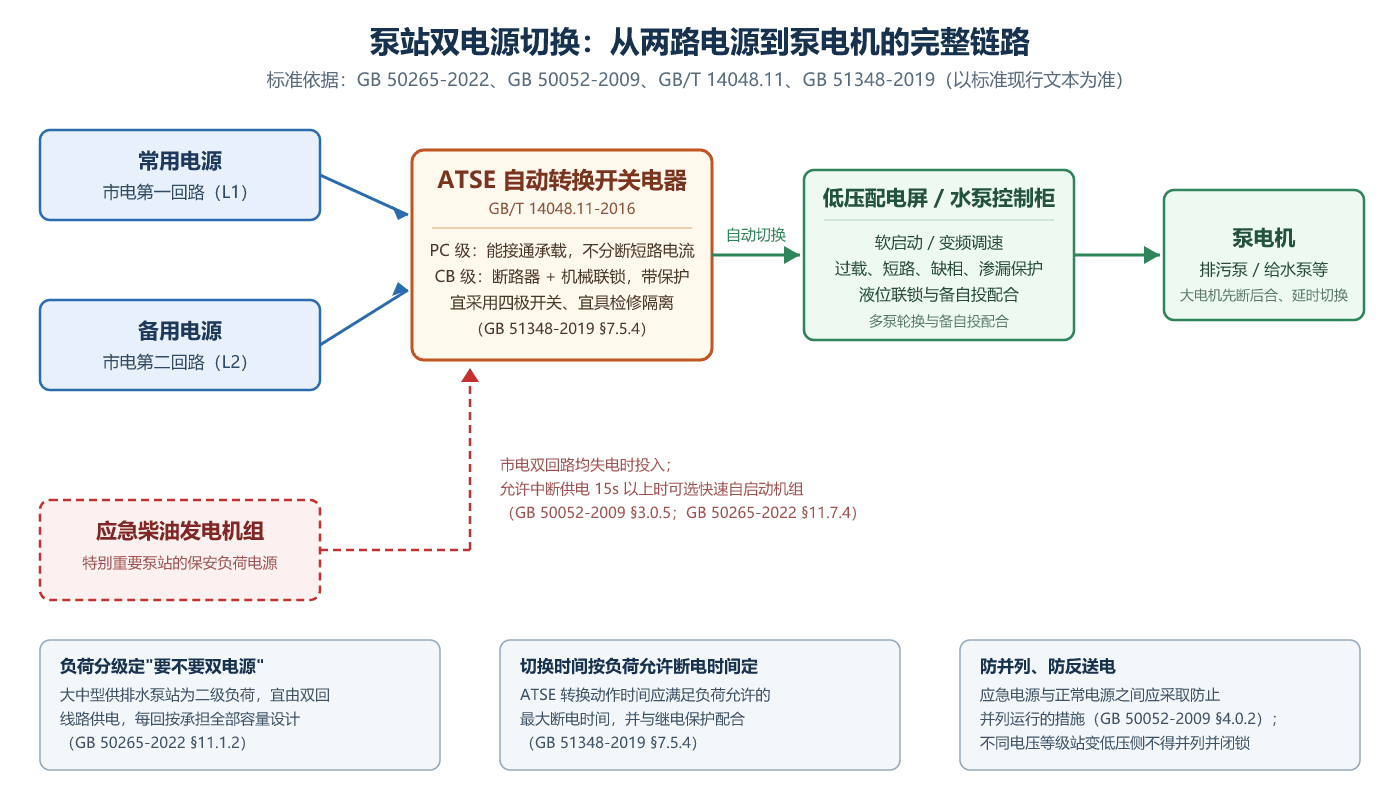

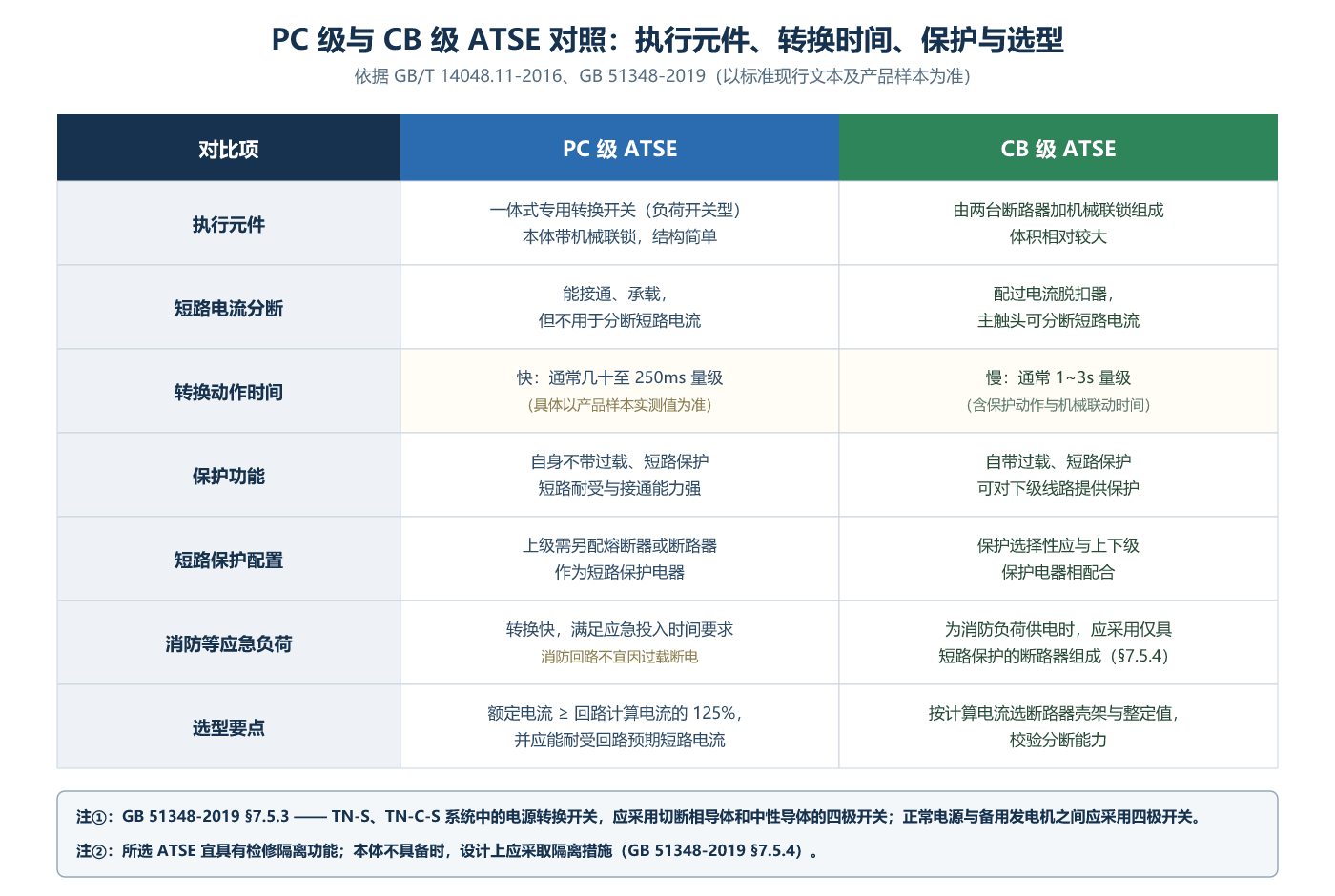

两路电源合到一起，靠的是自动转换开关电器（ATSE）。产品标准是 GB/T 14048.11-2016《低压开关设备和控制设备 第 6-1 部分：多功能电器 转换开关电器》，按结构把 ATSE 分为两类：
- PC 级：能够接通、承载，但不用于分断短路电流。它只管”切换”，自己不带过载、短路保护，短路保护要靠上级的熔断器或断路器。优点是结构简单、转换快，通常在几十毫秒至 250ms 量级（以产品样本实测值为准）。
- CB 级：由两台断路器加机械联锁组成，配过电流脱扣器，主触头能够接通并分断短路电流，相当于”切换 + 保护”二合一。代价是体积大、转换动作慢，通常在 1~3s 量级（以产品样本为准）。
选型上，《民用建筑电气设计标准》GB 51348-2019 第 7.5.4 条给了几条硬杠杠，工程上普遍引用：
- 当采用 PC 级 ATSE 时，应能耐受回路的预期短路电流，且额定电流不应小于回路计算电流的 125%——留的不是余量美观，是切换器件承受冲击的能力；
- 当采用 CB 级 ATSE 为消防负荷供电时，应采用仅具短路保护的断路器组成，其保护选择性应与上下级保护电器相配合——消防泵这类负荷不允许因过载被切换装置先”保护”掉；
- 所选 ATSE 宜具有检修隔离功能，本体不具备时，设计上应采取隔离措施；
- 接线制式上，GB 51348-2019 第 7.5.3 条要求：TN-S、TN-C-S 系统中的电源转换开关，应采用切断相导体和中性导体的四极开关；正常电源与备用发电机之间的电源转换开关，同样应采用四极开关。
给水泵站多台电机共用一段母线时，还要注意 ATSE 与下游软启动器、变频器的配合——切换瞬间的断电再上电，变频器会故障停机再重启，控制逻辑里要有对应的再启动顺序。
三、切换时间与切换逻辑：不是越快越好
很多人以为 ATSE “检测到失电立刻投备电”最好，实际上切换逻辑要过三道关：
- 躲开重合闸。上一级电网有自动重合闸功能时，工作电源突然断电，ATSE 不应立即投向备用电源，应有延时躲开重合闸时间，避免刚切过去、来电又切回来，连续切换最伤设备（GB 51348-2019 第 7.5.4 条对切换时间与继电保护配合、避免连续切换有明确要求）。
- 先断后合，留防弧光延时。两个电源同时带电时若无延时，转换过程存在弧光短路风险。工程上普遍在先断后合的转换过程中加 50~100ms 级延时（厂家公开口径，以产品技术文件为准）。
- 大电机负荷特殊处理。GB 51348-2019 第 7.5.4 条明确：ATSE 为大容量电动机负荷供电时，应适当调整转换时间，在先断后合的转换过程中保证安全可靠切换。对泵站来说，更稳妥的做法是”先停机、再切换、后重启”——由水泵控制柜执行分批自启动，避免备用电源一上来就承受多台电机的全压再启动冲击。像自动控制系统这类带软启动、联锁与分批再启动功能的方案，本质上就是把”切换顺序”交给系统去做。
还要补一条总原则：GB 50052-2009 第 3.0.3 条要求，一级负荷中特别重要负荷的供电，设备的电源切换时间应满足设备允许中断供电的要求。切换时间不是拍脑袋定的，是按负荷能容忍多长的断电时间反推出来的。
四、站用电与应急电源：第三道防线
市电双回路解决”一路坏了另一路顶上”，但大范围电网事故可能让两路同时失电。《泵站设计标准》GB 50265-2022 对站用电和应急电源的要求是：
- 设置 2 台站用变压器时，其中一台退出运行，另一台应能承担全部重要站用电负荷或短时最大负荷；站用电母线宜采用单母线分段接线，并设置备用电源自动投入装置；由不同电压等级供电的 2 台站用变压器低压侧不得并列运行，并应设置可靠闭锁装置（第 11.7.2、11.7.3 条）。
- 对特别重要的大中型泵站——如有可能失去站用电电源、发生水淹泵房而危及人身及设备安全——应设置能自动快速启动的柴油发电机组，其容量应能满足保安负荷的需要（第 11.7.4 条）。
- 应急电源的型式按允许中断供电时间选：GB 50052-2009 第 3.0.5 条给出，允许中断供电时间为 15s 以上的，可选用快速自启动的发电机组；毫秒级要求的场合则要上蓄电池类装置。
应急电源接入还有两条铁律：应急电源与正常电源之间，应采取防止并列运行的措施（GB 50052-2009 第 4.0.2 条）；备用电源的负荷严禁接入应急供电系统（第 3.0.9 条）——柴发容量只按保安负荷配，随手往上挂的照明、检修插座都可能让它带不动真正的关键负荷。
五、六类常见误判

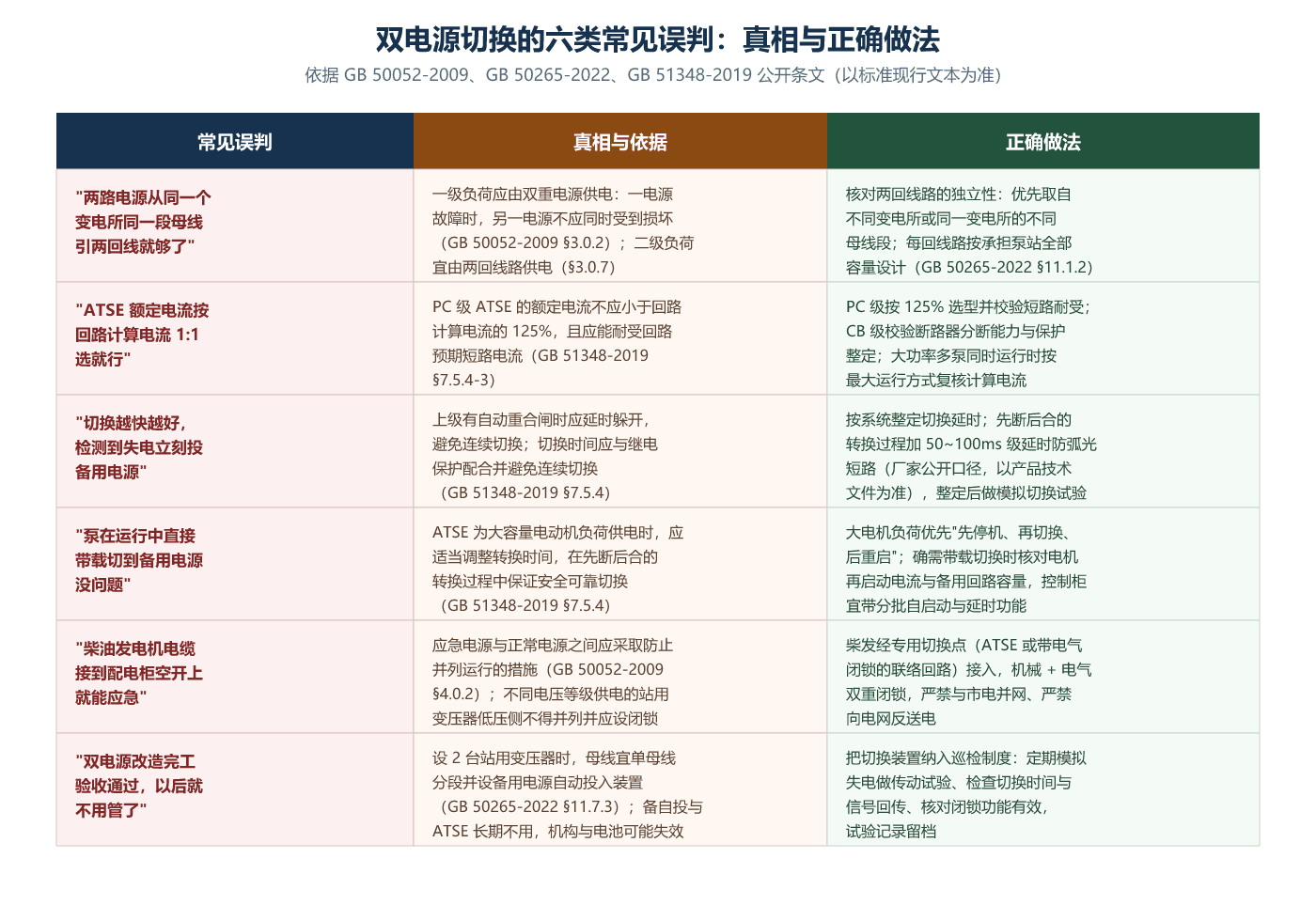

现场复盘里最常碰到的六类，汇总如上图：把同一变电所同一段母线引出的两回线当”双电源”；ATSE 按 1:1 电流选型；切换”越快越好”不设延时；泵运行中直接带载硬切；柴发电缆随手接到空开上；改造完工验收后就再也不做传动试验。对应的真相与正确做法都在图里，核心一句话：双电源切换的可靠性是”分级论证 + 器件选型 + 时间整定 + 定期试验”四件事叠加出来的，缺一件就可能在关键时刻拒动。
六、运维清单：装完只是开始
- 定期传动试验：备自投与 ATSE 要靠定期模拟失电来验证，长期不动的机构、失电的控制器电池都是拒动隐患；试验时记录实际切换时间并与整定值比对。
- 闭锁功能检查：防并列闭锁、低压侧闭锁每次检修后必须验证有效——这套逻辑失效的后果不是切换失败，而是两个电源并到一起。
- 应急机组定期试机：柴发按厂家手册周期空载/带载试机，燃油、机油、启动电池按保养表维护；保安负荷清单每年复核一次。
- 图纸与整定值留档：负荷分级依据、ATSE 选型计算、切换延时整定值归档，人员更替时交接有据。
- 备件：ATSE 控制器、转换开关本体附件、控制回路熔断器等关键小件建议常备，相关易损件可在备品备件页面查询。
泵站供电可靠性提升往往和设备更新一起做，老旧泵站改造时可同步核对负荷分级与供电方式是否达标。若泵站以排污为主，配套的WQ(QW)潜水排污泵与ISG管道泵选型问题，也欢迎一并沟通。
七、常见问题 FAQ
Q1：小型污水提升泵站也要做双电源吗？ 按负荷分级结论执行。GB 50265-2022 允许经论证对供电可靠性要求不高、中断供电影响程度较小的小型排水泵站采用三级负荷；但城镇重要节点的雨水、污水泵站中断排水可能造成内涝或水淹泵房，多数应按二级负荷由双回线路供电，个别特别重要的还要加应急柴发。
Q2：PC 级和 CB 级 ATSE 到底选哪个？ 要转换速度、且上级已配置短路保护时选 PC 级；希望切换与保护一体、下级需要它提供保护时选 CB 级。泵站常用做法：主进线双电源切换选 PC 级（按计算电流 125% 选型并校验短路耐受），保护由上级断路器承担；具体以供配电设计文件为准。
Q3：切换时间整定多少合适？ 从两头推：负荷允许的最大断电时间是上限（GB 51348-2019 §7.5.4），躲开上级重合闸、与继电保护配合是下限；先断后合过程再加 50~100ms 级防弧光延时（以产品技术文件为准）。泵站电机负荷允许断电时间一般在秒级，整定空间较大，重点是避免连续切换。
Q4：能不能自己给泵房加装一个双电源切换箱？ 不建议。双电源切换涉及负荷分级论证、短路电流校验、防并列与反送电闭锁，属于供配电系统改造，应由有资质的设计与施工单位实施；私自加装最常见的事故就是闭锁缺失导致两电源并列或向电网反送电。
Q5：柴油发电机组容量怎么定？ 按保安负荷确定（GB 50265-2022 §11.7.4），即停电时必须保住的负荷——排水泵、控制与保护电源、应急照明、水淹风险防控设备等；同时严禁把其他负荷接入应急供电系统（GB 50052-2009 §3.0.9）。选型时还要校验最大一台电机启动时机组的带载能力，具体按机组与电机技术文件核算。
Q6：双电源切换装置多久试验一次？ 产品与验收规范未统一规定周期，建议按装置厂家手册执行；工程通行做法是每月/每季度做一次模拟失电传动试验，年度结合停电检修做全切换试验，试验记录留档。重要泵站还应把备自投、柴发自启动纳入同一次联合试验。
