水泵控制柜怎么选？运行方式、保护配置、液位整定与柜体散热，四步定方案
同一个泵房，两台一样的泵，一家用了三年接触器换了五回，另一家五年没动过——差别往往不在泵，而在控制柜。很多项目里，控制柜被当成”配电箱加几个按钮”的附属品，等投产以后才发现：泵频繁启停、备用泵关键时刻启不来、变频器夏天高温跳闸、液位计一坏整站瘫痪。对上海邦瀑泵业这类既做设备又做系统集成的厂家来说，控制柜选型是和泵选型同等级的技术决策。这篇文章按”工况拆解 → 方案对比 → 保护配置 → 液位整定 → 柜体散热 → 常见误判 → 验收运维”的顺序，把水泵控制柜怎么选定清楚。所引标准编号与条款均为公开可查内容，数值以标准现行文本为准。

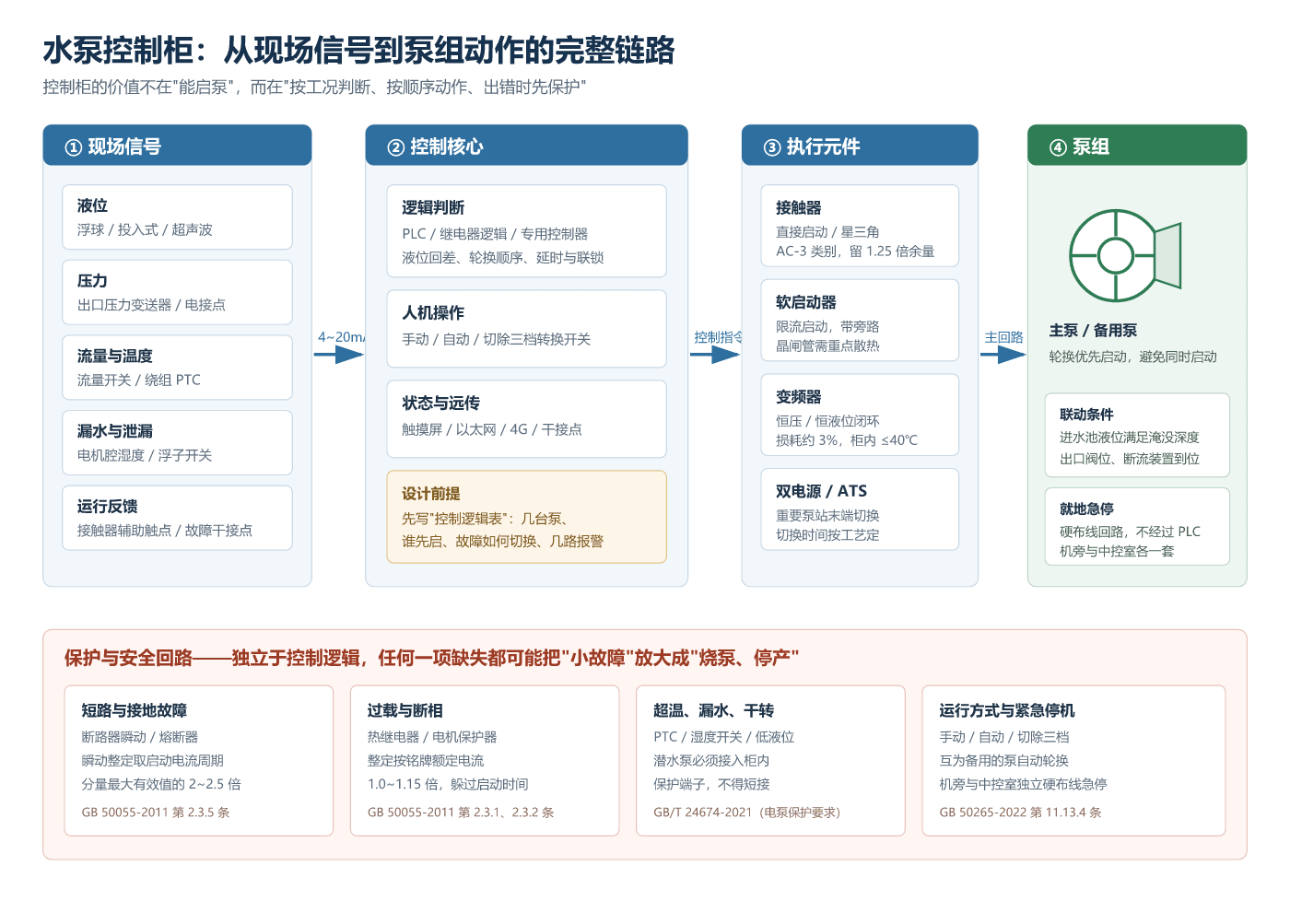

一、先把工况拆开：控制柜要回答四个问题
选柜之前，先回答四个问题，答案决定了柜子的一切配置：
第一，几台泵、怎么备用？一用一备、两用一备还是多泵并联？备用泵是”坏了才投”还是”按小时轮换”？这决定了柜内执行回路的数量和轮换逻辑。
第二，按什么信号启停？污水提升看液位，恒压供水看管网压力，循环冷却水看温度和流量，排污泵还要看电机腔有没有进水。信号类型（开关量还是 4~20mA）直接决定用继电器逻辑还是 PLC。
第三，故障了怎么办？过载、缺相、干转、超温这些故障发生时，是只停本泵，还是联动投备用泵？要不要把报警送到值班室或手机？无人值守的场合，这条必须提前设计。
第四，谁来值守？有人值守可以简化配置，无人值守就要补齐远程监控、故障记录和自动轮换——GB 50265-2022《泵站设计标准》第 11.13.1 条对大中型泵站提出了按”无人值班（少人值守）”模式采用计算机监控系统的要求，思路同样适用于工业泵房。
以常见的污水提升工况为例，WQ(QW)潜水排污泵一用一备、按集水池液位启停，是污水泵站最典型的配置；而车间恒压供水多采用ISG管道泵配变频柜闭环运行。两类工况对控制柜的要求完全不同。

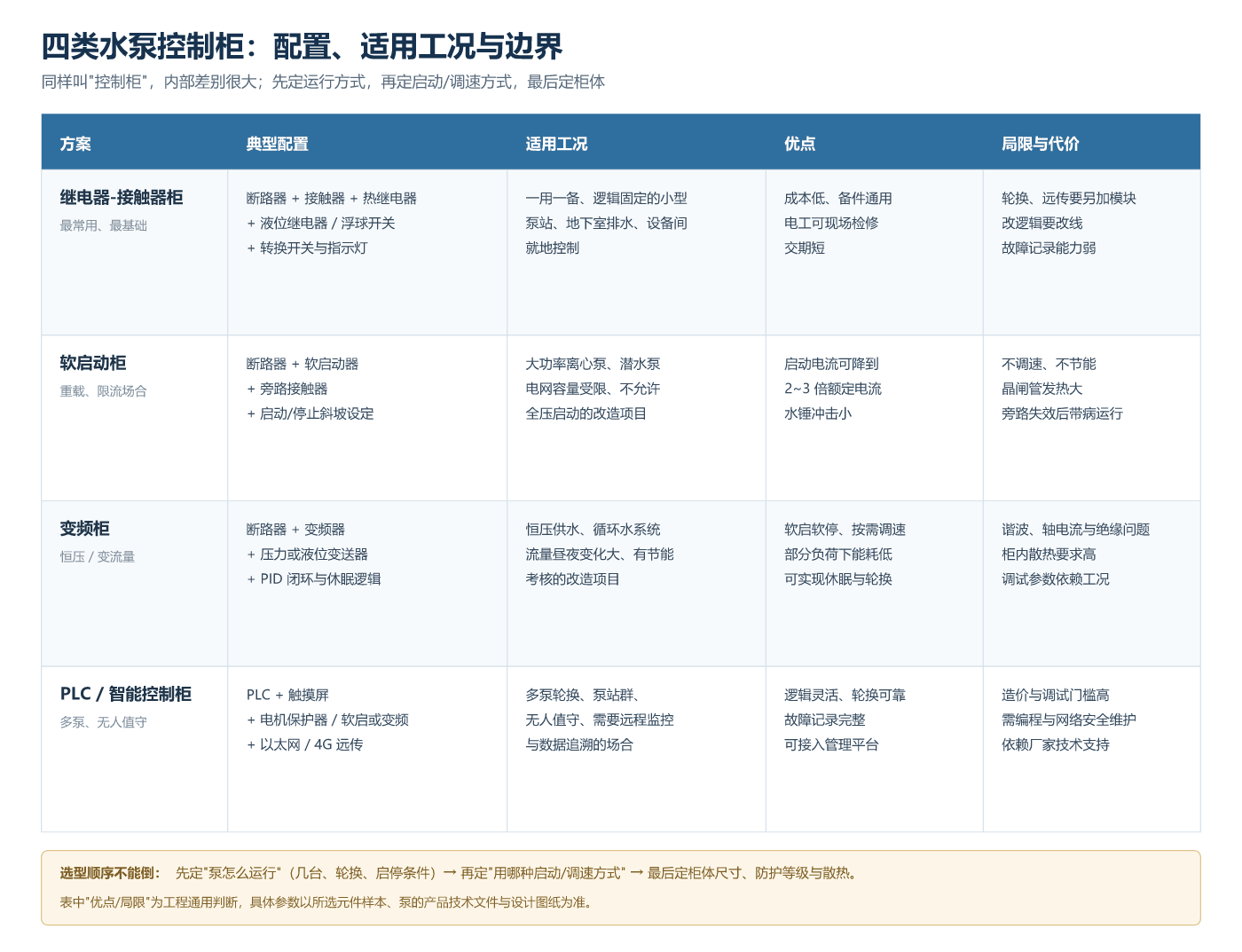

二、四类控制方案，对号入座
继电器-接触器柜适合逻辑固定的小场合：断路器、接触器、热继电器加液位继电器，成本最低，电工能自己修。软启动柜解决大功率泵的全压启动冲击：启动电流降到额定值的 2~3 倍左右，但软启动器本身不调速、不节能，晶闸管发热需要认真散热。变频柜用在流量昼夜变化大、有恒压或节能要求的系统：按需调速，部分负荷下能耗明显下降，但要处理谐波、轴电流和柜内散热。PLC/智能控制柜面向多泵轮换和无人值守：逻辑用程序写，改工艺不用改线，故障有记录、数据可远传。
选型顺序不能倒：先定”泵怎么运行”，再定”用哪种启动/调速方式”，最后才定柜体尺寸、防护等级和散热方式。顺序反了，经常出现柜子装好了却塞不下变频器、或者防护等级到了散热却不够的尴尬。
三、保护配置：标准里的”必答题”一项都不能省
GB 50055-2011《通用用电设备配电设计规范》是水泵控制柜保护的底线依据：第 2.3.1 条要求交流电动机装设短路保护和接地故障保护；第 2.3.2 条要求按用途装设过载保护、断相保护和低电压保护；第 2.3.5 条给出短路保护器件的整定原则——瞬动过电流脱扣器整定电流取电动机启动电流周期分量最大有效值的 2~2.5 倍。工程上热继电器或电机保护器的整定电流通常按电机铭牌额定电流的 1.0~1.15 倍设定，接触器按 AC-3 使用类别选取并留约 1.25 倍余量，具体以所选保护电器和电机样本为准。
潜水电泵的特殊保护不能省。GB/T 24674-2021《污水污物潜水电泵》要求电泵具备可靠的保护装置，绕组过热（PTC 热敏电阻）、电机腔漏水（浮子或湿度开关）这些信号必须接入控制柜的保护端子——现场最常见的错误就是为了”少报警”把漏水探头短接，等电机烧了才发现损失远大于一次停机。
运行方式上也有硬要求：GB 50055-2011 第 2.5.4 条规定自动控制或联锁控制的电动机应有手动控制和解除自动控制的措施；GB 50265-2022 第 11.13.4 条进一步要求被控设备宜设”手动、自动、切除”三种运行方式，互为备用的电动机按自动轮换优先启动顺序设计、避免多台同时启动，并在机旁与中控室设置独立的硬布线紧急停机回路。翻译成大白话：自动化程度越高，越要保留一条不经过程序、直接断电的通路。
四、液位整定与启停次数：决定柜子寿命的隐藏参数

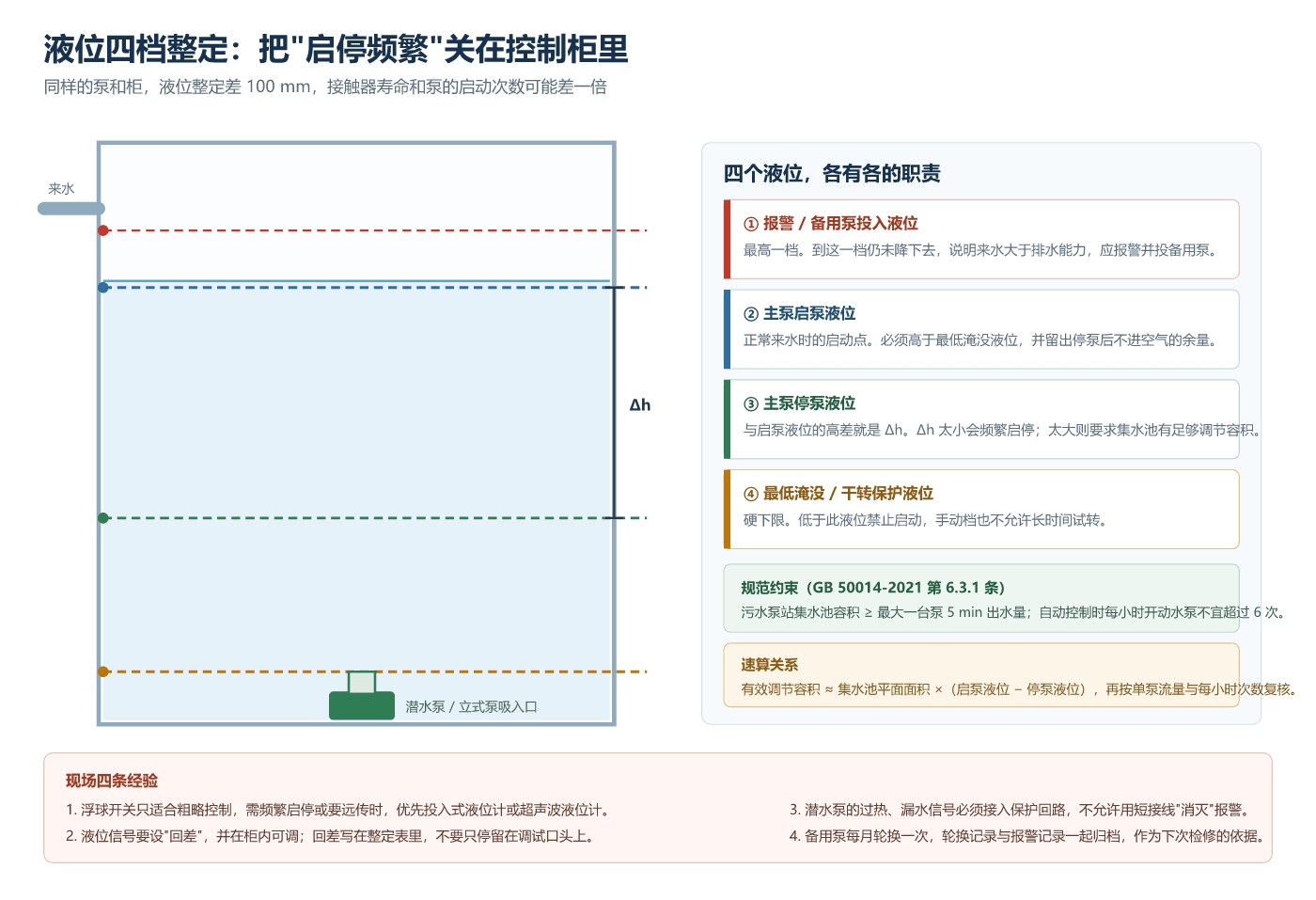

液位控制不是”有水就开、没水就停”。完整的整定从上到下有四档：报警/备用泵投入液位、主泵启泵液位、主泵停泵液位、最低淹没液位。启泵与停泵液位之间的回差 Δh 是核心参数：太小，泵一启就停、一停又启，接触器和电机都在受罪；太大，又要求集水池有足够的调节容积。
规范给出了量化约束。GB 50014-2021《室外排水设计标准》第 6.3.1 条规定：污水泵站集水池容积不应小于最大一台水泵 5 min 的出水量，水泵机组为自动控制时每小时开动水泵不宜超过 6 次。这条本质上是给”集水池容积—单泵流量—启停次数”三者建立匹配关系：池子小了就得多台分担或者加大回差，不能靠提高启停频率硬扛。最低淹没液位之下禁止启动——潜水电泵靠水冷却电机、润滑密封，露出水面运行很快过热。
液位仪表也要配套选：浮球开关适合粗略控制和应急干接点；需要频繁启停、远传或连续液位显示时，优先投入式液位计或超声波液位计，并把回差写在控制柜的整定表里，而不是只停留在调试人员的口头交代上。
五、柜体、防护与散热：最容易被低估的三件事
柜体和成套要求看 GB/T 7251.1-2023《低压成套开关设备和控制设备 第 1 部分：总则》（2023 年 8 月发布、2024 年 3 月 1 日实施，代替 2013 版），外壳防护等级按 GB/T 4208-2017《外壳防护等级（IP 代码）》标注。工程经验是：一般室内泵房 IP30~IP54 即可；户外或潮湿场所至少 IP54/IP55；有冲洗要求的场合 IP65。但防护等级不是越高越好——密封到位的柜子散热能力急剧下降。
变频柜的散热必须算，不能”加个风扇了事”。变频器损耗通常按其功率的 3% 左右估算（公开厂家资料口径为 2%~6%），允许的环境温度多为 40℃（50℃ 开始降容）。强制风冷的需用风量可用 Q(m³/h) ≈ 3.1 × 损耗功率(W) ÷ 允许温升(K) 估算；IP54 以上密封柜不能开孔通风，应改用热交换器或机柜空调，同时把变频器之间的安装间距、发热元件上置、强弱电线槽分开这些布局原则落实到位。
安装验收环节，GB 50171-2012《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》给出了硬指标：基础型钢不直度、不平度每米不大于 1 mm、全长不大于 5 mm，安装后顶部宜高出最终地面 10~20 mm；柜体垂直度每米不大于 1.5 mm，相邻两柜顶部水平偏差不大于 2 mm，成列柜不大于 5 mm，柜间接缝不大于 2 mm；二次回路的电源回路送电前绝缘电阻不应小于 1 MΩ。这些都是验收单上可以直接打钩的条款。
六、六类常见误判，对照自查
按泵的功率选柜，不看铭牌电流。同功率不同极数的电机额定电流差别不小，柜内元件应按铭牌电流和启动方式选，留够余量。
变频柜当普通柜做，不做散热计算。夏天高温降容、频繁跳”过温”，多半是当初没算损耗和风量。
一用一备不做轮换。备用泵长期不通电，机械密封抱死、绝缘受潮，主泵故障时投不上去。按 GB 50265-2022 的思路做自动轮换，或至少每月手动切换一次。
干转保护被短接。液位计坏了不修，用短接线”消灭”低液位报警，是最典型的烧泵路径。
热继电器装在变频器输出侧。变频器输出谐波会让双金属片测量失准，变频驱动的电机应使用带热模型的电机保护器，或直接用变频器自身的保护功能。
控制线拉太远不考虑压降。柜子离泵几十米，启动瞬间控制回路电压低于接触器释放电压，”吸不住”反复吸合——GB 50055-2011 第 2.2.2 条要求起动时应保证接触器线圈电压不低于释放电压，控制回路距离长时要么加大线径、要么把柜子挪近。
七、验收与运维：把纸面要求变成动作
一台合格的控制柜交付时应附带：一次系统图、原理图与接线图、端子表、保护整定值表、元件合格证与说明书。验收时逐项做：绝缘电阻测试（二次回路不小于 1 MΩ）、保护动作模拟（过载、缺相、超温、漏水各触发一次）、备用泵自动投入试验、轮换逻辑试验、远传信号核对。
日常运维抓住四件事：每月切换一次备用泵并记录；每季度紧固一次主回路端子（力矩按元件说明书）；每年停电清灰并复测绝缘；每次故障后把报警代码、时间、处理措施记进台账。元器件和易损件提前备好，备品备件按接触器、中间继电器、液位浮球这类高频损耗件配置最划算。
需要远程监控的泵站，可以把多台控制柜的数据统一接入自动控制系统平台，液位、电流、报警记录在后台一目了然，无人值守也有了数据依据。
八、常见问题
Q1：一用一备的控制柜，两台泵功率一样，柜内元件可以完全一样吗？主回路可以一样，但备用泵回路建议增加定期试运行和轮换功能；只备用不轮换的柜子，故障往往出在”投不上去”而不是元件坏了。
Q2：潜污泵的漏水和超温保护能不能只在泵体上做、不进控制柜？不建议。信号不进柜就没有报警和联锁，无法在无人值守时自动停机或投备用泵，等于保护形同虚设。
Q3：变频柜一定要配柜用空调吗？不一定，先算损耗：小功率变频柜用过滤风扇往往就够；密封 IP54 柜或大功率变频柜按 Q≈3.1×损耗÷温升估算，不够时再上热交换器或空调。
Q4：每小时启停 6 次是硬限制吗？GB 50014-2021 第 6.3.1 条针对污水泵站自动控制给出”不宜超过 6 次/h”的要求，属于设计层面的约束；实际允许的启停次数还应以泵的产品技术文件为准。
Q5：老泵房改造，只换控制柜不动泵可行吗？可行且常见，但要先核实旧电机的绝缘与接线方式，变频改造还需评估长电缆对电机的反射电压影响，必要时加输出电抗器。
Q6：控制柜防护等级选 IP54 还是 IP65？看环境：户外有雨、无冲洗选 IP54/IP55；地面冲洗频繁或有粉尘喷溅的场合才需要 IP65。等级越高密封越严，散热方案要同步升级。
