水泵隔振设计怎么做？频率比、隔振器选型与五个“假隔振”，一篇讲清

泵房里最常听到的两种抱怨，一种是“泵一开，楼上像有人踩缝纫机”，另一种是“减振垫也垫了，怎么噪声没降多少”。这两种情况多半不是泵坏了，而是隔振没有做对：隔振设计不是买一块减振垫铺在泵脚下，而是一套围绕“频率比”展开的系统设计——扰力频率、隔振系统固有频率、传递路径三者对不上号，钱花得再多也是“假隔振”。这篇文章按现场思路把隔振设计的判据、选型和常见失效点一次讲清。

先把三个频率分清楚

第一个是干扰频率 f。 对旋转式泵组，主要扰力来自转子的不平衡，干扰频率取转频 f = n/60（n 为转速，r/min）：1450 r/min 对应约 24.2 Hz，2900 r/min 对应约 48.3 Hz。叶片通过频率（叶片数乘转频）比转频更高，频率比只会更有利，所以校核判据时按最低的转频算，不能拿叶频来“凑”频率比。

第二个是隔振系统固有频率 f₀。 注意它不是隔振器样本上的单体参数，而是“机组＋台座（惯性块）＋隔振器”整个体系的固有频率。台座质量一变、橡胶一老化，f₀ 就跟着变。

第三个是楼板、墙体等支承结构的固有频率。 当隔振后的残余扰力频率与结构固有频率接近时，结构会放大振动并向远处辐射，这正是“泵房楼下没事、楼上嗡嗡响”的机理。实际工程中，这一条决定了隔振目标效率该定多高。

频率比：隔振设计唯一的硬判据

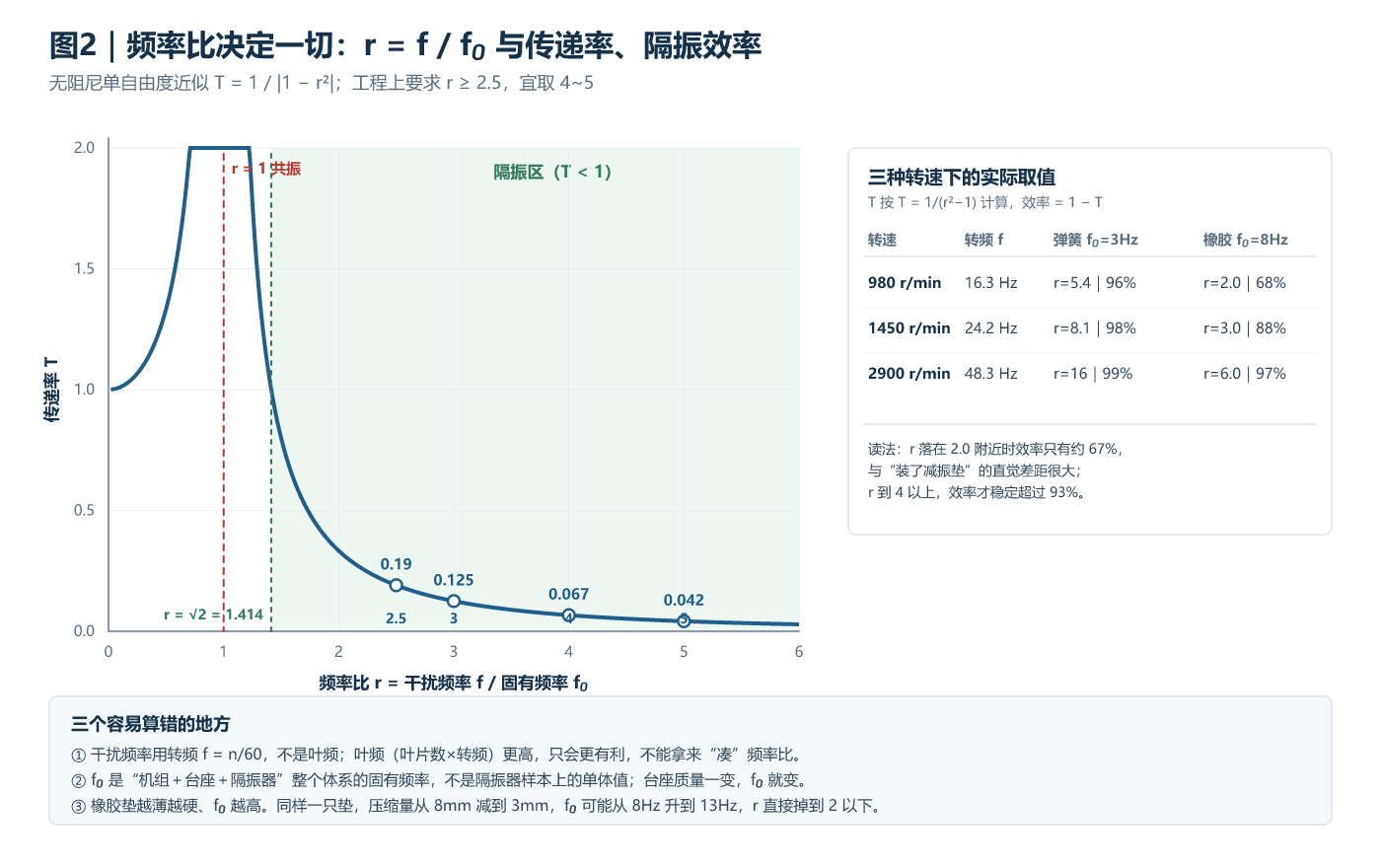

忽略阻尼时，单自由度主动隔振的传递率近似为 T = 1/(r²−1)，其中 r = f/f₀ 为频率比。r 小于 √2（约 1.414）时 T 大于 1，隔振器不但不隔振反而放大振动；r = 1 时系统共振。只有 r 进入隔振区，隔振器才开始“干活”。

规范把这条物理规律写成了硬性判据。《工程隔振设计标准》GB 50463-2019（2020 年 6 月 1 日实施）第 3.2.8 条要求隔振体系固有圆频率宜小于干扰圆频率的 0.4 倍（即 r ≥ 2.5），第 3.2.9 条要求主动隔振的传递率不宜大于 0.2。《工业建筑供暖通风与空气调节设计规范》GB 50019-2015 第 12.3.3、12.3.4 条对弹簧和橡胶隔振器分别规定：设备运转频率与隔振器垂直方向固有频率之比应大于或等于 2.5，宜为 4~5。按条文说明，r = 2.5 时隔振效率约 80%，r = 4~5 时大于 93%（以上均以标准现行文本为准）。

把判据换算成静态压缩量更直观。由 f₀ = (1/2π)·√(g/δ)（δ 为隔振器静态压缩量）反算：要做到 f₀ = 3 Hz，压缩量约需 28 mm；f₀ = 5 Hz 约需 10 mm。一块几毫米厚、压缩量不足的橡胶垫，固有频率往往在十几赫兹以上，对 1450 r/min 的泵频率比可能掉到 2 以下——这就是“垫了橡胶垫反而更吵”的数学原因。

隔振器怎么选：弹簧、橡胶还是垫块

GB 50019-2015 第 12.3.2 条给出默认路径：设备转速小于或等于 1500 r/min 时宜选用弹簧隔振器；大于 1500 r/min 时可选用橡胶等弹性材料的隔振垫块或橡胶隔振器。注意这是“宜”的路径，本质仍是频率比：1450 r/min 的泵若用固有频率 8 Hz 的橡胶隔振器，r 约 3，效率约 88%，仍然可用；但若垫块太硬、f₀ 升到 12 Hz，r 掉到 2，效率只剩约 67%。选型前先算频率比，再看转速分档。

两条共性的红线：一是隔振器承受的荷载不应超过其允许工作荷载，支点数量与位置要按机组质心分配；二是 GB 50463-2019 第 8.4.1 条按荷载与转速把橡胶隔振器分为压缩型、压缩-剪切型和剪切型，选型时对号入座，不要只看外形尺寸。

台座、基础与管路：隔振是一套系统

机组底下塞四个隔振器只是第一步。台座（惯性块）的作用是加大体系质量、降低 f₀、压低重心：GB 50019-2015 第 12.3.5 条规定设备重心偏高、质心偏离中心不易调整或隔振要求严格时，宜加大隔振台座质量及尺寸；GB 50463-2019 第 3.2.4 条要求底座刚度不足时设置台座结构。机泵基础质量按不小于机组质量的 3~5 倍控制是行业设计惯例，具体以设计文件与《动力机器基础设计标准》GB 50040-2020（2021 年 3 月 1 日实施）的动力计算为准，容许振动值按《建筑工程容许振动标准》GB 50868-2013 执行。

布置上，GB 50463-2019 第 3.2.2 条要求隔振器刚度中心与体系质量中心宜在同一铅垂线上、隔振器宜布置在同一水平面内；立式泵的振动荷载取值还应符合该标准第 4.2.5 条的规定。装完后各支点压缩量必须一致，偏差大的支点要么过载硬化、要么脱空拍击，都会让 f₀ 偏离设计值。

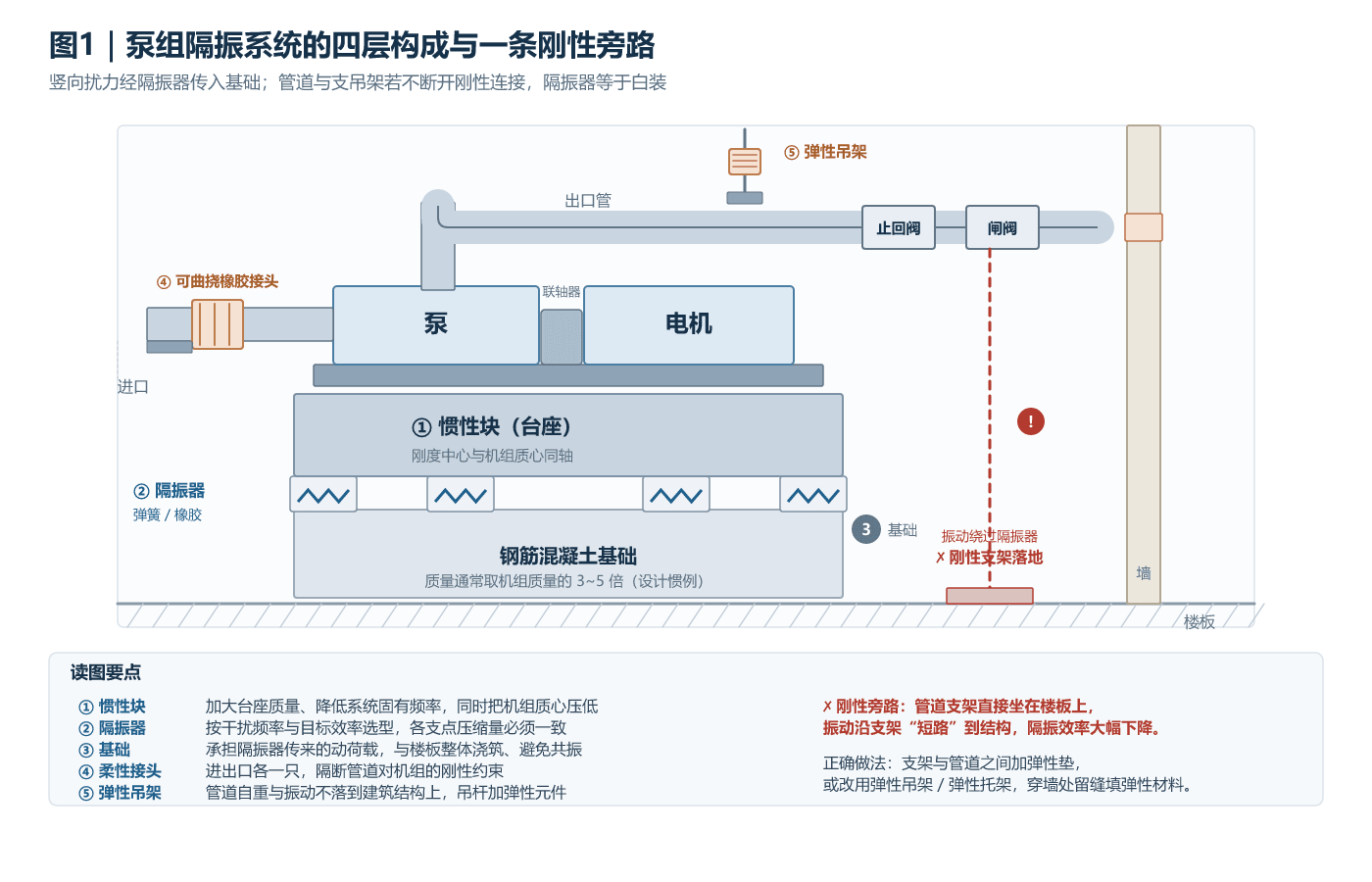

管路上，GB 50019-2015 第 12.3.6、12.3.7 条要求水泵进出口管道采用柔性接头、受振动影响的管道采用弹性支吊架；柔性接头可按现行 GB/T 26121-2010《可曲挠橡胶接头》选用。水泵出口设止回阀时，宜选用具有消除水锤功能的止回阀。管道穿墙处与孔洞之间的缝隙应用弹性材料填充密实。一句话：隔振器断开的每一条传力路径，管道和支架必须同步断开，否则就是图 1 里那条红色的“刚性旁路”。

五个最常见的“假隔振”

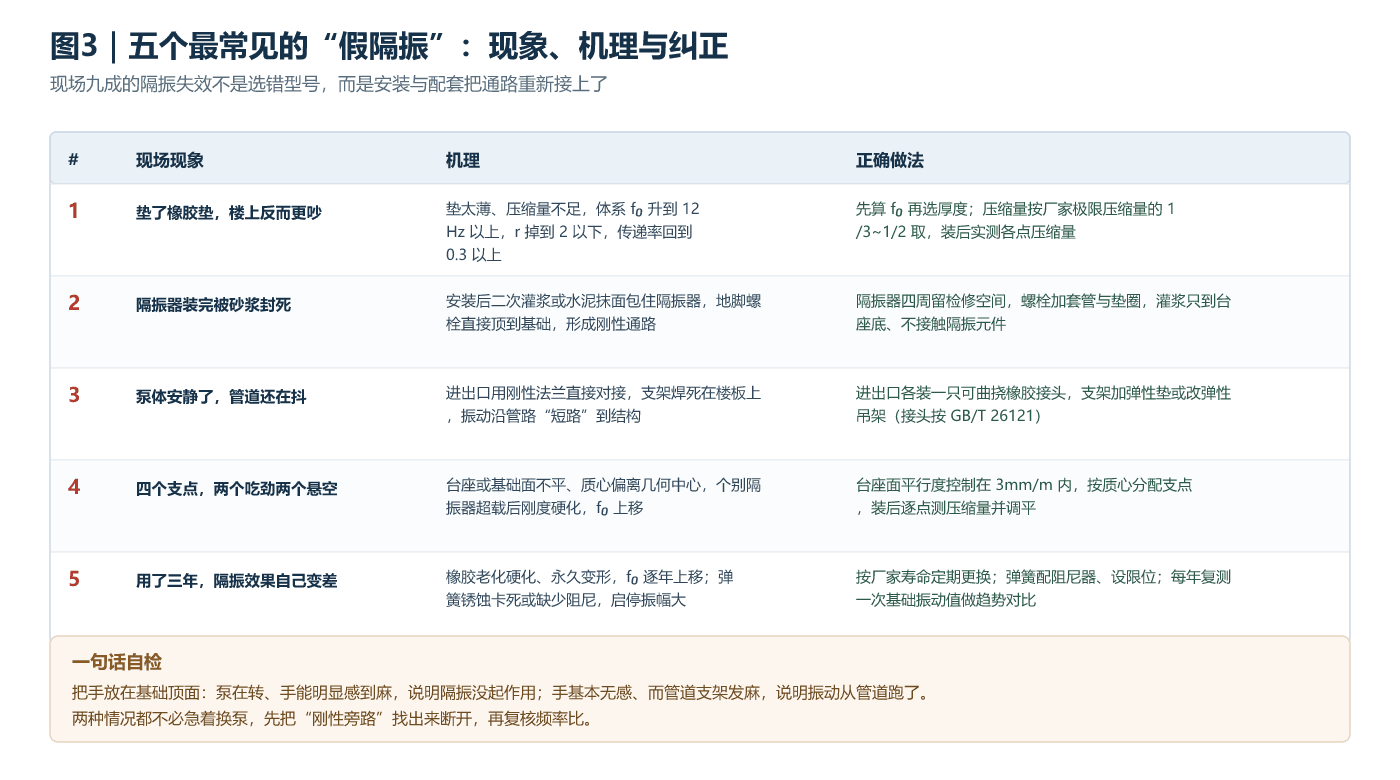

现场九成的隔振失效不是选错型号，而是安装与配套把传力通路重新接上了，典型有五种：垫块太薄导致频率比不足；隔振器被二次灌浆或抹面砂浆封死、地脚螺栓直接顶死形成短路；管道刚性对接、支架焊死在楼板上；支点压缩量不均、个别隔振器过载；橡胶老化硬化或弹簧缺阻尼，用几年后性能悄悄退化。逐条的现象、机理与纠正做法见图 3，其中第 2、3 条最隐蔽——泵体脚下的振动确实小了，能量却从管道绕了出去。排查时先把手放在基础顶面和管道支架上各摸一次，哪边发麻，通路就在哪边。

验收与运维怎么做

验收阶段，机组与基础的振动值按 GB 50868-2013 与设备厂家容许值判定，泵本身的振动评价可参照 GB/T 29531 规定的测量与评价方法（站内另有专文展开）；隔振器重点核对三件事：型号与荷载匹配、各支点压缩量一致、隔振元件未被砂浆或螺栓短路。

运维阶段把隔振器当“耗材”管理：橡胶件按厂家寿命与外观检查结果更换（开裂、硬化、永久变形是替换信号），弹簧件检查锈蚀、卡涩与限位装置；每年复测一次基础与支架的振动值做趋势对比，读数明显抬升时优先排查刚性旁路是否重新出现，而不是急着换泵。常用的橡胶接头、螺栓与隔振元件建议随 备品备件 一起备库，小问题就不会拖成停机大修。

常见问题

1. 泵装在楼板上，只垫一层橡胶垫行不行？ 先算频率比再回答。楼板上的机组对隔振要求更严（还要顾及楼下房间），几毫米的橡胶垫 f₀ 通常在十几赫兹，对 1450 r/min 的泵频率比很可能不足 2.5，属于“心理安慰”。楼板机组宜按 GB 50019-2015 第 12.3.8 条评估是否采用浮筑双隔振台座。

2. 弹簧隔振器要不要带阻尼？ 宜带。弹簧自身阻尼低，机组启停经过共振区时振幅大，GB 50019-2015 第 12.3.3 条要求共振振幅较大时与阻尼大的材料联合使用，并宜设置水平限位装置。

3. 各支点压缩量不一致怎么调？ 先查台座底面与基础顶面的平整度（支承面平行度宜控制在 3 mm/m 以内），再按机组质心重新分配支点位置，个别支点可用隔振器自带调平装置或垫片找平，调完逐点复测压缩量。

4. 可曲挠橡胶接头会不会成为新的薄弱点？ 按工作压力、介质温度、位移补偿量选型并定期检查鼓包、龟裂即可，接头本身按 GB/T 26121-2010 选用；它带来的少量变形远远小于它隔断的振动损害。化工工况选耐蚀材质，详见站内化工泵选型相关文章。

5. 变频运行的泵，隔振器还适用吗？ 要按最低运行转速复核。频率降到 25 Hz 运行时转频只有约 12.5 Hz，原来 r = 8 的弹簧隔振器 r 只剩 4，仍在隔振区；但如果低频段长期运行，设计时就应按最低转速确定 f₀，避免掉进放大区。

6. 橡胶隔振器能用多少年？ 以厂家承诺寿命为准，同时按 GB 50019-2015 第 12.3.4 条避开日晒与油类。现场判断看三点：表面龟裂、压缩永久变形、硬度明显上升。出现任一条即建议更换，不要等隔振效果完全丧失。

7. 隔振做好了，楼上还有低频嗡嗡声怎么办？ 低频结构声的路径往往不止一条：除机组隔振外，逐项检查管道支架、穿墙套管、柔性接头是否被拉死，必要时按第 12.3.8 条评估浮筑双隔振台座。配套的噪声判定方法可参考站内水泵噪声专题文章。
