水泵进出口管径怎么选？流速取值、管径计算与六类变径误区，一篇算清

泵房改造里最常见的返工，往往不是泵选错了，而是泵选对了、管配错了。一台进口 DN80 的管道泵，进水管却接成 DN50，运行几个月后叶轮汽蚀、轴承发热、流量还差一截，拆下来才发现问题出在两米管子上。管径看着只是“选个粗细”，实际同时牵着三条线：吸入侧的汽蚀余量、排出侧的电耗，以及含固介质会不会在管底沉积。把这三点拆开，管径就从一个经验问题变成了一道可以算的题。

一、先把公式摆正：管径只由流量和流速决定

管径计算的原始式子并不复杂：

D = √(4Q / 3600πv)

工程上直接写成：D(mm) ≈ 18.8 × √(Q / v)，其中 Q 为设计流量（m³/h），v 为设计流速（m/s）。这个式子只有一个前提需要说清楚——D 指管道内径，不是公称直径 DN。同样是 DN100，焊接钢管内径约 106 mm，PE 管、衬胶管、不锈钢薄壁管的内径可能只有 96 mm 上下，流速会差两成以上。所以顺序永远是：先按内径算，再往上取标准管径，最后用实际内径把流速复算一遍。

表里的“实际流速”是按焊接钢管内径反算的，落到项目上要换成实际选用的管材内径重算一次。这一步多花五分钟，能避免后面所有的扯皮。

二、吸入口和排出口，本来就不该取同一个流速

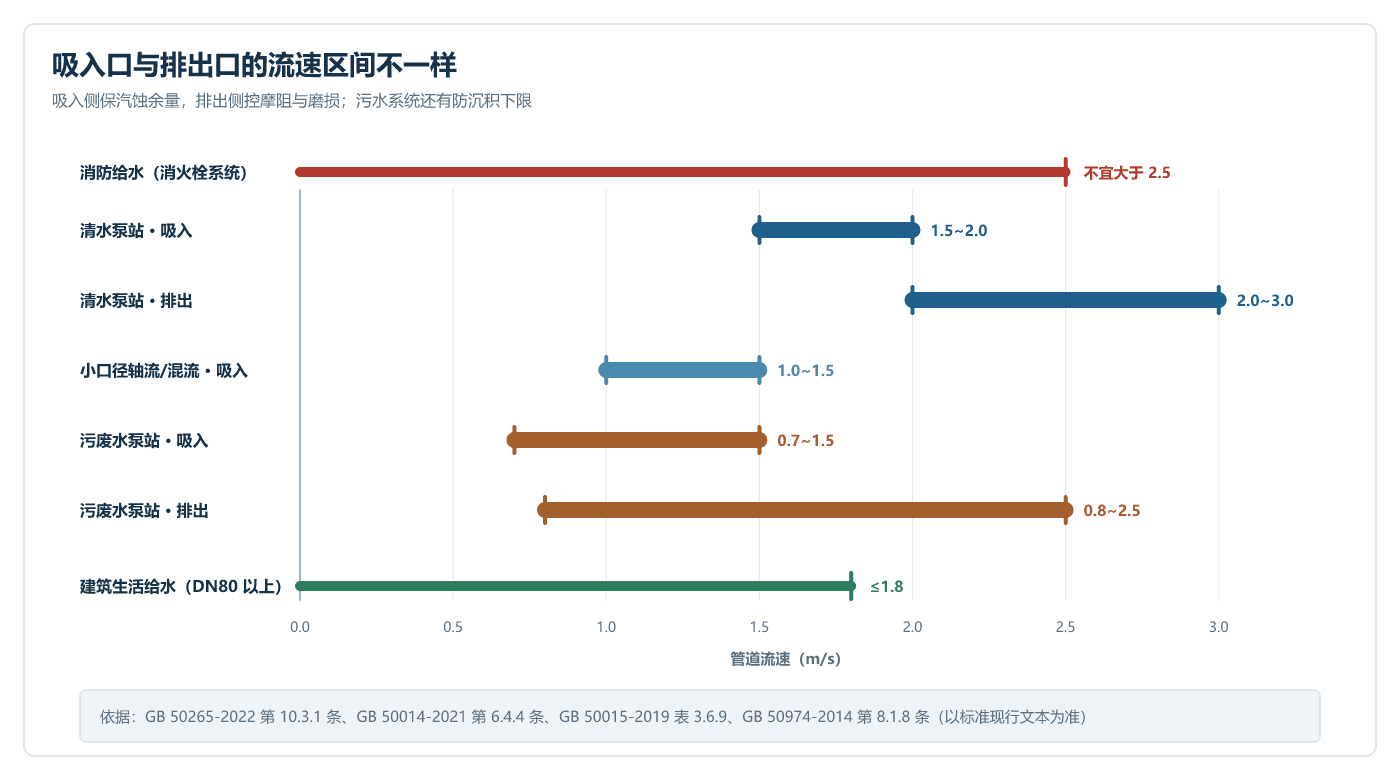

很多人配管习惯“一管到底”，进口出口同一个口径。但两侧的约束完全不同：吸入侧要保住汽蚀余量，排出侧主要受摩阻电耗和冲蚀磨损约束。规范给出的区间也因此不同。请注意：下表中 GB 50265-2022、GB 50014-2021、GB 50015-2019 的数值以标准现行文本为准。

读这张表要抓住三个“不对称”。

第一，吸入侧普遍比排出侧低。 清水泵站吸入管取 1.5~2.0 m/s，排出管可以到 2.0~3.0 m/s，吸水喇叭口处还要降到 1.0~1.5 m/s。原因很直接：吸入管的每一米损失都从有效汽蚀余量里扣，排出管的损失只是多花一点扬程。

第二，污水系统有下限。 0.7 m/s 是防沉积的底线，再低，粪渣、砂粒、纤维就会在管底淤积。这是污水配管最容易忽略的一条：为了“保险”把出水管放大两档，流速掉到 0.5 m/s，泵没坏，管子先堵了。反过来，含固介质也不宜长期顶到 2.5 m/s 上限，磨损会明显加快。

第三，消防系统只有上限没有推荐值。 消火栓系统不宜大于 2.5 m/s，是因为流速过高会放大水锤和噪声；设计时按流量反算管径，再用水力计算复核最不利点压力。

三、泵口法兰是接口尺寸，不是经济管径

这是现场最常见的误解：泵进口标着 DN80，进水管就配 DN80，理由是“跟泵口一样才顺”。但泵口尺寸只是下限。GB 50275-2010 附录 C 写得很清楚：吸入和排出管路的直径不应小于泵的入口和出口直径；采用变径管时，变径管的长度不应小于管径差的 5~7 倍。管路可以比泵口大，绝不能比泵口小。

那到底该多大？看经济流速。给水工程给出的平均经济流速是：管径 100~400 mm 取 0.6~0.9 m/s，400 mm 以上取 0.9~1.4 m/s。泵房内管路不长，可以比这个区间略高，工程上落在 1.0~2.0 m/s 比较常见；长距离、常年连续运行的系统则应往低值靠。

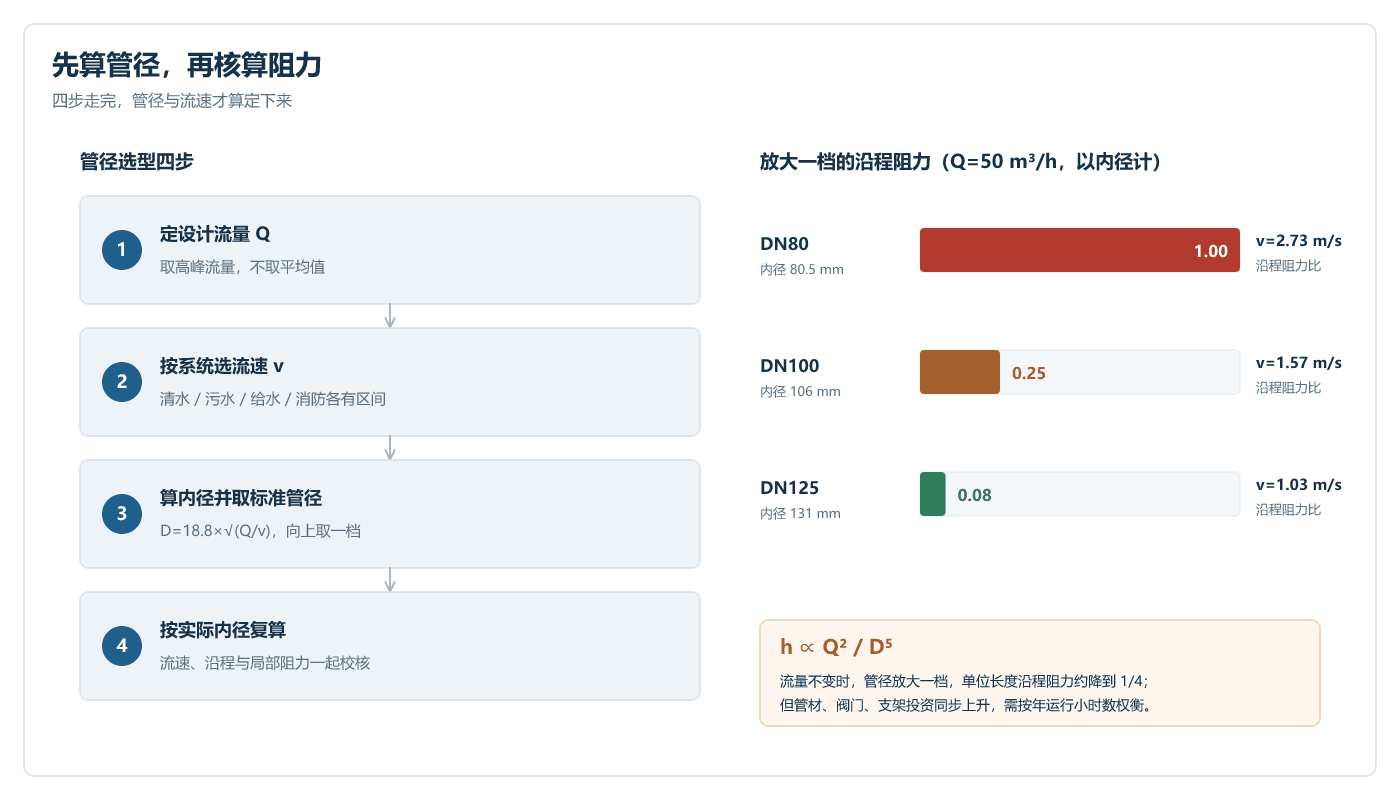

放大一档的收益可以估算。紊流状态下，单位长度沿程阻力约为 h ∝ Q² / D⁵。以 Q=50 m³/h 为例：DN80（内径 80.5 mm）流速 2.73 m/s，换成 DN100（内径 106 mm）后流速降到 1.57 m/s，单位长度沿程阻力只剩原来的约四分之一。

代价同样要算：管材、法兰、阀门、支架、占用空间都随口径上涨，流速过低还会带来沉积和散热损失。判断方法不复杂——把放大一档多花的管材与安装费用，和每年省下的电费放在一起比，看能否在合理年限内抵掉。管路总长十几米、间歇运行的场合通常没必要放大。

四、三个尺寸决定这条管能不能用

管径算对了，管路照样可能不好用，问题多半出在三个尺寸上。

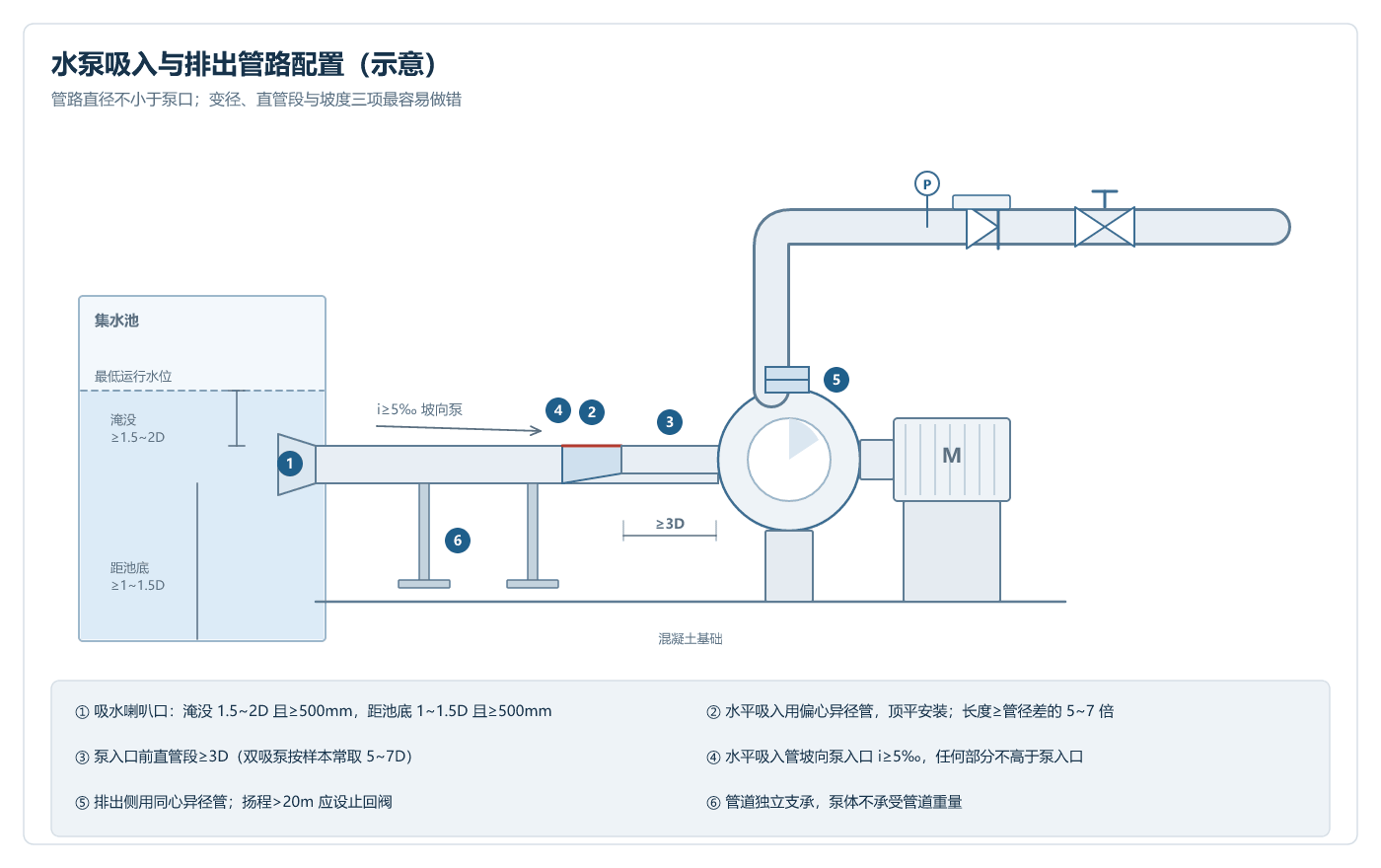

一是变径管的型式。 水平吸入段必须用偏心异径管，并且顶平安装——管顶保持一条直线，空气才不会在变径处聚成气囊；只有在异径管后面直接接向上弯头时，才允许底平。排出侧用同心异径管即可。变径管本身不能太短，长度不应小于两端管径差的 5~7 倍，太短的变径段流态紊乱，局部阻力反而更大。

二是入口前的直管段。 GB 50275-2010 附录 C 要求，泵入口前的直管段长度不应小于入口直径的 3 倍。双吸泵对偏流更敏感，厂家样本常要求 5~7 倍。现场空间紧张时，宁可把弯头挪远一点，也不要把弯头直接贴在泵口法兰上。

三是吸入管的坡度。 非自灌布置时，水平吸入管应向泵入口方向倾斜，斜度不小于 5‰，并且吸入管路的任何部分都不应高于泵入口。这条要求的目的只有一个：让可能析出的气体一路往泵口走，而不是在管顶积成气袋。

顺带把吸入口的几个尺寸一并记住：管口淹没深度不小于入口直径的 1.5~2 倍且不小于 500 mm；管口距池底不小于入口直径的 1~1.5 倍且不小于 500 mm；管口中心距池壁不小于入口直径的 1.25~1.5 倍。这几条直接决定泵会不会吸空、会不会把池底泥沙卷起来。

五、内径、材质和介质，会把表上的数改掉

同一张管径表，换一种管材就不能照抄。

内径差异。 焊接钢管 DN100 内径约 106 mm，PE 管 DN110 内径约 96 mm，同流量下后者流速要高出约 22%（按内径平方比换算）。衬胶管、衬氟管的内径更小，且随衬层厚度变化。按公称直径套表，很容易在薄壁管上算出一个“看起来合格、实际超标”的流速。

粗糙度差异。 钢管沿程阻力系数大致在 0.02~0.03，塑料管在 0.015~0.02。新管和老管差别更大：结垢、锈瘤会让实际粗糙度上升，运行几年后的阻力可能比设计值高出一截。长距离管路按运行后期状态校核，比按新管校核更接近真实。

介质差异。 清水按上述区间取中值；含固介质按 GB 50014-2021 的 0.7~1.5 m/s 取下限，既防沉积又减少磨损；含砂量大的工况避免长期在 2 m/s 以上运行。温度较高的介质还要考虑热膨胀和支架约束，这与管径是两件事，但配管时得一起定。

六、六类常见误判

七、运行后怎么复核

管径选得对不对，投运三个月就能看出来，不用等大修。

看泵进出口压差。 两台压力表读数相减换算成扬程，与设计工况对比。明显偏低时，先查过滤器堵塞、管道结垢、阀门是否全开，最后才怀疑泵；偏高则可能是弯头过多或变径不当。

看电流。 电流长期高于铭牌值，说明实际流量偏大、管路阻力偏小，工况点往大流量偏移；电流偏低且流量不足，要查吸入侧是否进气或堵塞。

看污水管沉积。 停机后打开检查孔看管底。有淤积说明实际流速低于 0.7 m/s，要么调整运行方式，要么下次改造时缩一档管径。

改造顺序建议先易后难：减少弯头、缩短吸入管、清理结垢，这些不花钱或花小钱；确实不够，再考虑更换管径。

八、常见问题

Q1：泵进口 DN50，进水管配 DN40 行不行？ 不行。GB 50275-2010 附录 C 明确要求管路直径不应小于泵的进出口直径。DN40 内径约 41 mm，同流量下流速约为 DN50 的 1.7 倍，吸入侧损失按流速平方增长，汽蚀余量很快被吃光。

Q2：管径放大一档一定省电吗？ 不一定。放大管径降低的是沿程阻力，如果系统扬程主要来自几何高差，或者管路只有几米长，省下的电费很有限，反而多花了管材和安装费。年运行小时数高、管路较长时才明显划算。

Q3：算出来 68.6 mm，选 DN65 还是 DN80？ 看位置。吸入侧建议取 DN80，把流速压到 1.5 m/s 以下，给汽蚀余量留余量；排出侧取 DN65 可以接受，实际流速约 1.53 m/s，仍在合理区间。如果介质含固，两个位置都往大取。

Q4：潜水泵、自吸泵也按这套算吗？ 潜水泵没有吸入管，只算排出管，按排出侧流速取值即可；自吸泵的吸入管长度受限，宜取区间上限并尽量缩短，同时保证管口淹没深度，否则自吸时间会明显变长。

Q5：PE 管 DN110 能替代 DN100 钢管吗？ 短距离可以，长距离要看内径。DN110 PE 管内径约 96 mm，同流量下流速比 DN100 钢管高约 22%，沿程阻力增加更明显。管路超过几十米时，建议直接用 DN125。

Q6：变频运行后流量长期低于设计值，要改管吗？ 不必改。管径按设计流量确定，变频只改变运行工况点。但要校核最低流速：污水系统长期低于 0.7 m/s 会沉积，这时应调整运行策略，而不是换管。
