水泵并联运行流量为什么不叠加？工况点、台数校核与选型配置一篇讲清

在泵站、楼宇二次供水泵房、工业循环水系统里，”多开一台泵”是扩容最常用的手段。但很多现场都会碰到同一个困惑：两台同型号泵一起开，总流量并没有变成单泵的两倍，有时只多出三四成；也有系统水压不升反降、电机电流反而升高。这往往不是设备坏了，而是水泵并联运行的固有规律在起作用。本文把并联运行的工况点、台数限制、选型配置规则和常见误判一次讲清。

一、并联运行的本质：同一扬程下流量相加

单台离心泵的特性曲线可近似写成 H = H₀ − aQ²，扬程随流量增大而下降；管网需要的扬程则是 H = H净 + SQ²，由净扬程加上随流量平方增长的管路损失组成。系统的实际工况点，就是泵特性曲线与管路特性曲线的交点。

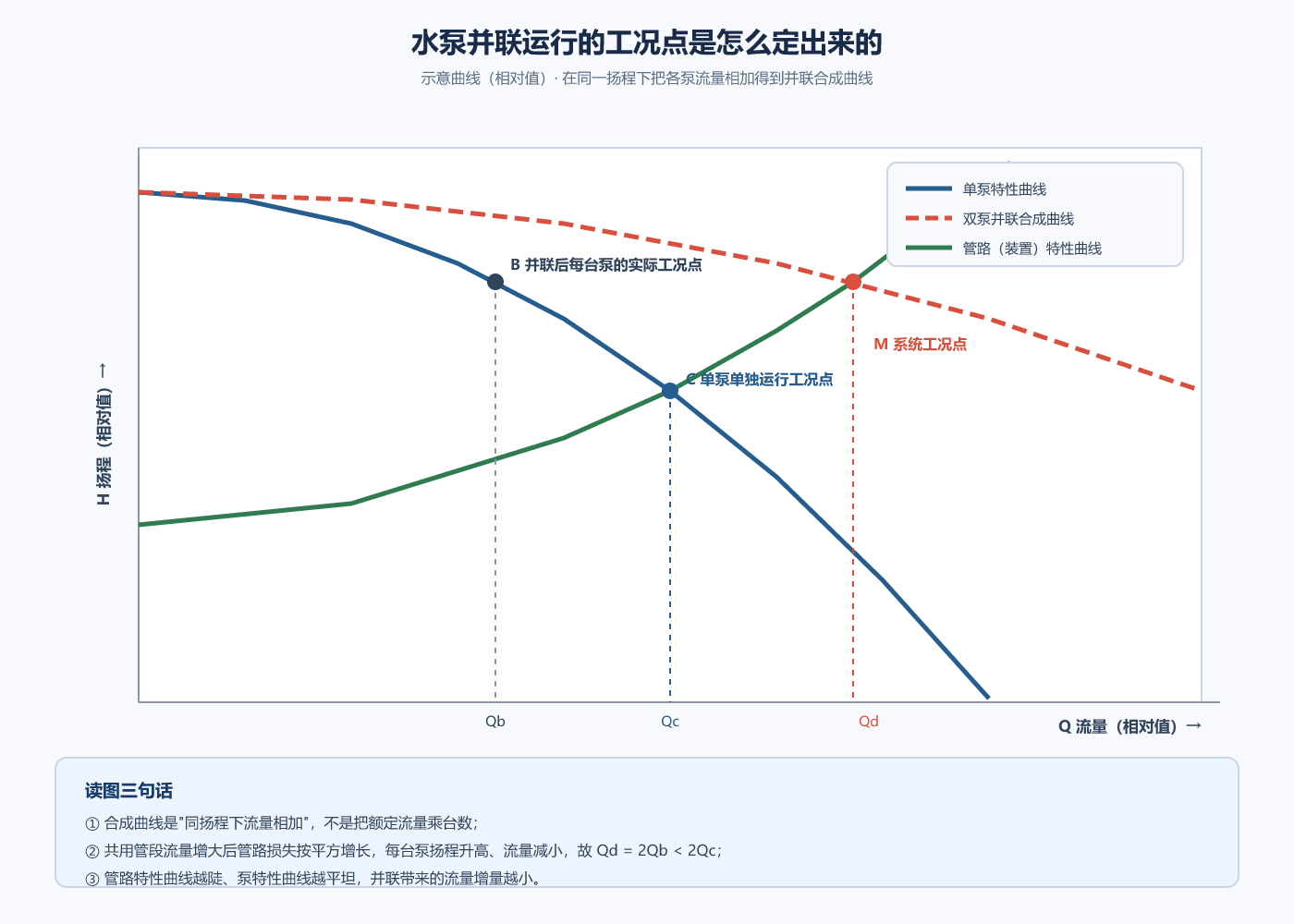

两台特性相同的泵并联时，合成特性曲线并不是把额定流量乘 2，而是在同一扬程下把两台泵的流量横向相加得到。合成曲线与管路特性曲线的交点就是系统工况点。由于共用管段总流量增大、管路损失随之增大，每台泵都要提高扬程去克服新增阻力，各自的流量反而比单独运行时更小。所以：

并联后的总流量，恒小于单台泵单独运行流量的 2 倍。

管路特性曲线越陡（管路阻力占比越高）、泵特性曲线越平坦，并联带来的流量增量越小。因此并联更适合”泵特性较陡、管路特性较平坦”的场合；若管路阻力本就占大头，不如先把管径和阀件阻力降下来。现行 GB/T 13469-2021《离心泵、混流泵与轴流泵系统经济运行》第 4.2.5 条也要求，多台泵联合运行选型时应满足串并联技术条件（以标准现行文本为准）。

二、台数不是越多越好：必须校核”单泵运行”这一点

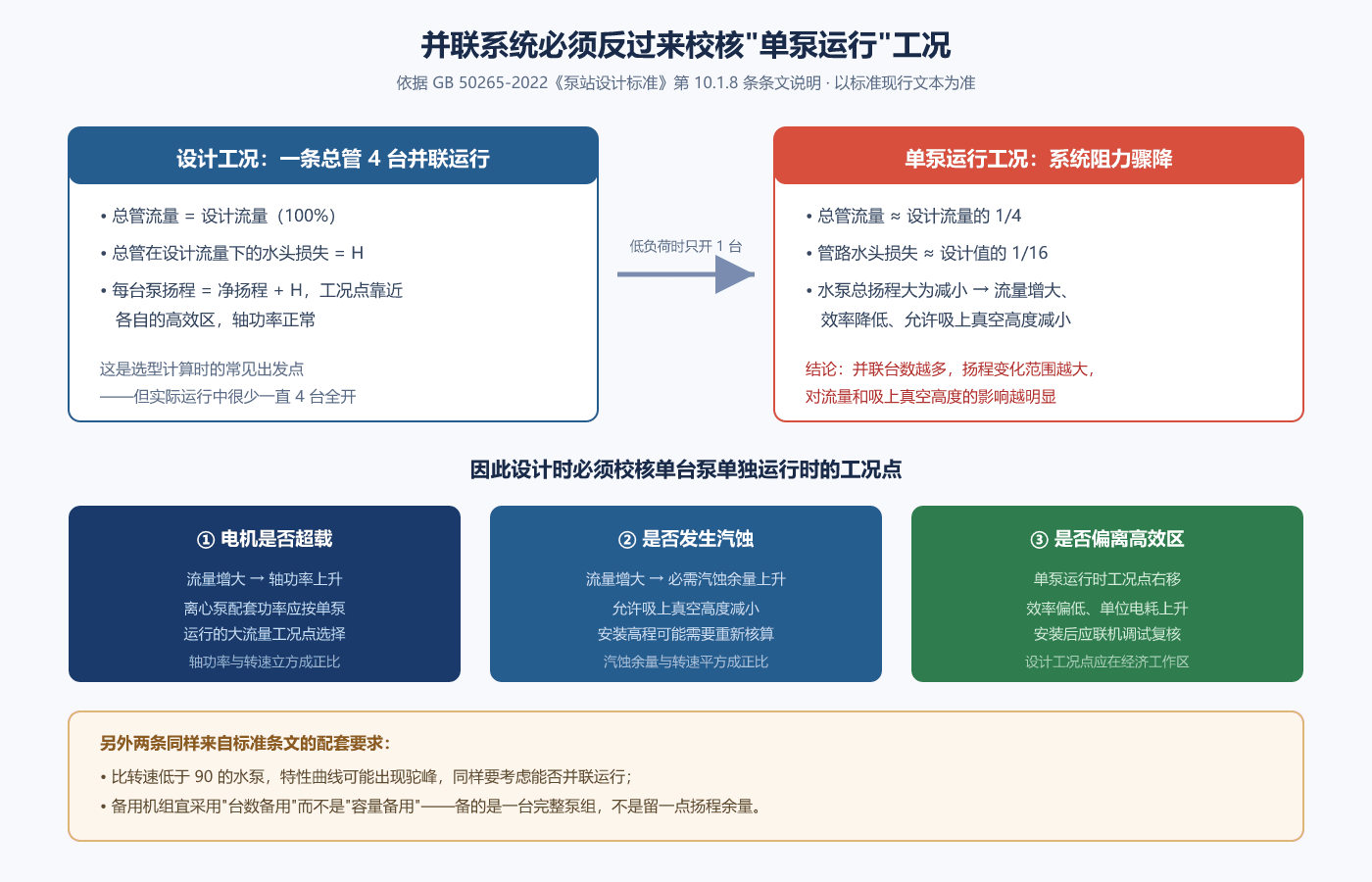

GB 50265-2022《泵站设计标准》第 10.1.8 条条文说明把并联台数讲得很直白：将并联运行水泵台数限制在 4 台以内。原因不只是土建和管道投资，更在于对泵性能的影响——若一条总管有 4 台泵并联、设计流量下管路水头损失为 H，则单泵运行时总管流量只有设计流量的 1/4，管路水头损失只有设计值的 ¹⁄₁₆，水泵总扬程大为减小、流量增大、效率降低、允许吸上真空高度减小；并联台数越多，扬程变化范围越大，影响越明显。

由此得到一条实战结论：设计并联系统时，必须反向校核单台泵单独运行时的工况点，检查是否出现电机超载、汽蚀和效率偏低；按泵与风机教材的通行做法，离心泵的配套电机功率应按该大流量工况点选择。同一标准条文还提示，比转速低于 90 的水泵特性曲线可能出现驼峰，同样要考虑能否并联运行。另有一条配套原则：备用机组宜采用”台数备用”而不是”容量备用”（同标准第 10.1.3 条条文说明），备的是一台完整泵组，不是留一点扬程余量。

三、并联选型与配置：可以逐条照核的规则

1. 并联用等扬程特性的泵。 GB/T 13469-2021 第 4.2.7 条：多机组并联运行时，应采用等扬程特性的泵；串联运行时，应采用等流量特性的泵；采用调速装置时，宜采用变频泵高效节能区串并联运行模式。

2. 让高效泵承担基本负荷。 同标准第 4.2.6 条：多台泵联合运行时，应采用高效泵承担基本负荷，使输送单位液体电耗最低——让效率高的那台多干活，而不是几台泵平均出力。

3. 电机能效有强制下限。 GB 18613-2020《电动机能效限定值及能效等级》自 2021 年 6 月 1 日实施，1 级对应 IE5、2 级对应 IE4、3 级（IE3）为能效限定值，低于不得生产销售。GB/T 13469-2021 第 4.2.3 条进一步要求：年运行时间大于 3000 h、负载率大于 60% 的电机，能效等级应达到强制性能效标准 2 级要求。

4. 生活给水的备用泵能力有底线。 GB 55020-2021《建筑给水排水与节水通用规范》第 3.3.2 条（强制性条文）与 GB 50015-2019《建筑给水排水设计标准》第 3.9.1 条均规定：生活给水系统水泵机组应设备用泵，备用泵的供水能力不应小于最大一台运行水泵的供水能力，水泵宜自动切换交替运行。

5. 变频调速泵组另有细化要求。 GB 50015-2019 第 3.9.3 条：工作水泵数量应根据系统设计流量和水泵高效区段流量的变化曲线经计算确定；变频调速泵在额定转速时的工作点应位于水泵高效区的末端；变频调速泵组宜配置气压罐；供水压力要求稳定的场合且工作水泵大于或等于 2 台时，配置变频器的水泵数量不宜少于 2 台——这正是”多泵并联 + 变频”系统里最容易偷工减料的地方。

6. 启停逻辑要防同时启动。 GB 50265-2022 第 11.13.4 条条文说明：互为备用的两台及以上电动机，应按自动轮换优先启动顺序设计，并宜避免多台电动机同时启动，防止启动电流叠加造成电压跌落和过流保护动作。

7. 每台泵出口都要有止回阀。 当母管压力高于某台泵的关死点扬程时，该泵处于关阀运行状态，功率全部转化为热能，可能过热；没有止回阀，液体会倒流并引起水泵反转。并联泵组尽量选用关死点扬程接近的同型泵，支路管径、弯头和阀件宜对称布置，否则阻力差异会造成”一台过载、一台欠载”；输送腐蚀性介质时，各泵过流部件材质应统一，便于互换检修。

四、四个最常见的误判

误判一：按”铭牌流量 × 台数”做水力计算。 这是并联系统设计偏差的最大来源，正确做法是按合成特性曲线交点求解，并反向校核单泵运行工况点。

误判二：认为并联一定比单台大流量泵划算。 低负荷时段单泵运行会跑在大流量、低效率区。GB/T 13469-2021 第 4.2.4 条要求设计运行工况点在泵制造厂规定的经济工作区内，应按实际运行时间长的主要工况核算。

误判三：型号不同、关死点差异大的泵硬并在一起。 关死点扬程低的那台在母管压力高时会”出力为零”，长期关阀运行；止回阀一旦失效还会倒流反转。

误判四：变频改造后不做联机调试。 GB/T 13469-2021 第 4.3.3 条要求泵系统安装后应进行联机调试，检查泵是否偏出允许运行的高效区。变频并联时还要注意：水泵轴功率与转速的立方成正比、汽蚀余量与转速的平方成正比（GB 50265-2022 第 10.1.5 条条文说明），调速后必须验算电机是否过载。

五、运维：用一组对比记录判断系统是否”跑偏”

固定工况、写明运行泵号、阀位、液位、频率和流量测点，分别记录单泵运行、两台并联、不同启停顺序下的出口压力、总流量、各支路流量和各泵电流：各泵压力接近但总流量偏低，多属共用管段阻力偏大；某台泵压力偏高而流量偏低，先查该支路阀门开度与止回阀是否卡滞；各泵电流差异明显，说明支路阻力不均或泵性能有差异。阀位不要只看手柄方向，实际开度要现场确认。

控制上建议按累计运行时间自动轮换泵组，避免同一台泵长期运行、备泵长期闲置。易损件（机械密封、叶轮、O 形圈、轴承）按同一型号统一配置，备品备件备齐后检修不必等货；轮换与联动逻辑可交由自动控制系统实现。

六、常见问题 FAQ

Q1：两台同型号水泵并联，流量为什么不是两倍？ 共用管段总流量增大后，管路损失按流量的平方增长，每台泵都要提高扬程去克服新增阻力，各自流量反而下降，最终总流量必然小于单泵流量的两倍。管路特性曲线越陡，差距越明显。

Q2：并联运行的台数最多几台？ GB 50265-2022 第 10.1.8 条条文说明提出限制在 4 台以内，同时要求校核单泵运行工况点。实际工程还应结合土建投资、管道费用和调度灵活性综合确定。

Q3：并联一定要用完全相同的型号吗？ GB/T 13469-2021 第 4.2.7 条要求并联采用等扬程特性的泵。工程上优选同型号、同转速泵组；若必须混用，至少应保证关死点扬程接近，并核算母管压力升高时低压泵是否会被迫关阀运行或倒流。

Q4：变频水泵可以并联吗？ 可以。GB/T 13469-2021 第 4.2.7 条提出宜采用变频泵高效节能区串并联运行模式；GB 50015-2019 第 3.9.3 条规定，工作水泵大于或等于 2 台且要求压力稳定时，配置变频器的水泵数量不宜少于 2 台。变频后同样要校核高效区位置和电机过载。

Q5：只开一台泵时要注意什么？ 重点三件事：电机是否超载（流量增大、轴功率上升，离心泵配套功率应按该工况点选择）；是否汽蚀（流量增大后必需汽蚀余量上升，允许吸上真空高度减小）；效率是否偏低（工况点可能已偏离经济工作区）。

Q6：并联后水压不升反降，还可能是什么原因？ 先排除测量问题（测点位置、量程、校验记录、液位与运行泵号是否一致）。若压力确实下降，常见原因是母管阻力偏大导致大幅偏离设计点、某台泵出口止回阀卡滞或运行频率设定偏低，必要时复测单泵与并联两种状态的工况点。

并联运行的水泵不是”多开一台就多一份流量”，本质上是一次系统工况的重新分配。设计阶段算清合成工况点、校核单泵运行点、按等扬程特性和高效区配置泵组；运行阶段用一组对比记录盯住流量与电流的分配，多数”并联不增效”的问题都能提前避开。需要按实际管路特性、液位条件和用水曲线核算并联台数与泵型选型，可联系 ISG管道泵 与 WQ(QW)潜水排污泵 的生产厂家上海邦瀑泵业，我们按工况出配置方案。
