隔膜泵故障怎么排查？从气源到球阀，把常见毛病一次讲清
在化工厂的车间里、涂装线的槽边、污水处理站的角落，气动隔膜泵大概是最“沉默”的一种泵——没有电机、没有轴封，靠压缩空气就能把腐蚀性液体、含颗粒浆料甚至易燃易爆介质稳稳送走。但一旦它“**”，很多操作工的第一反应是“泵坏了，报修”。实际上，气动隔膜泵相当一部分“故障”并不出在泵体本身，而是出在气源、气路和几个不起眼的易损件上。这篇文章按“先气路、后液路”的顺序，把隔膜泵的常见故障、判别方法和材质选择一次讲清。

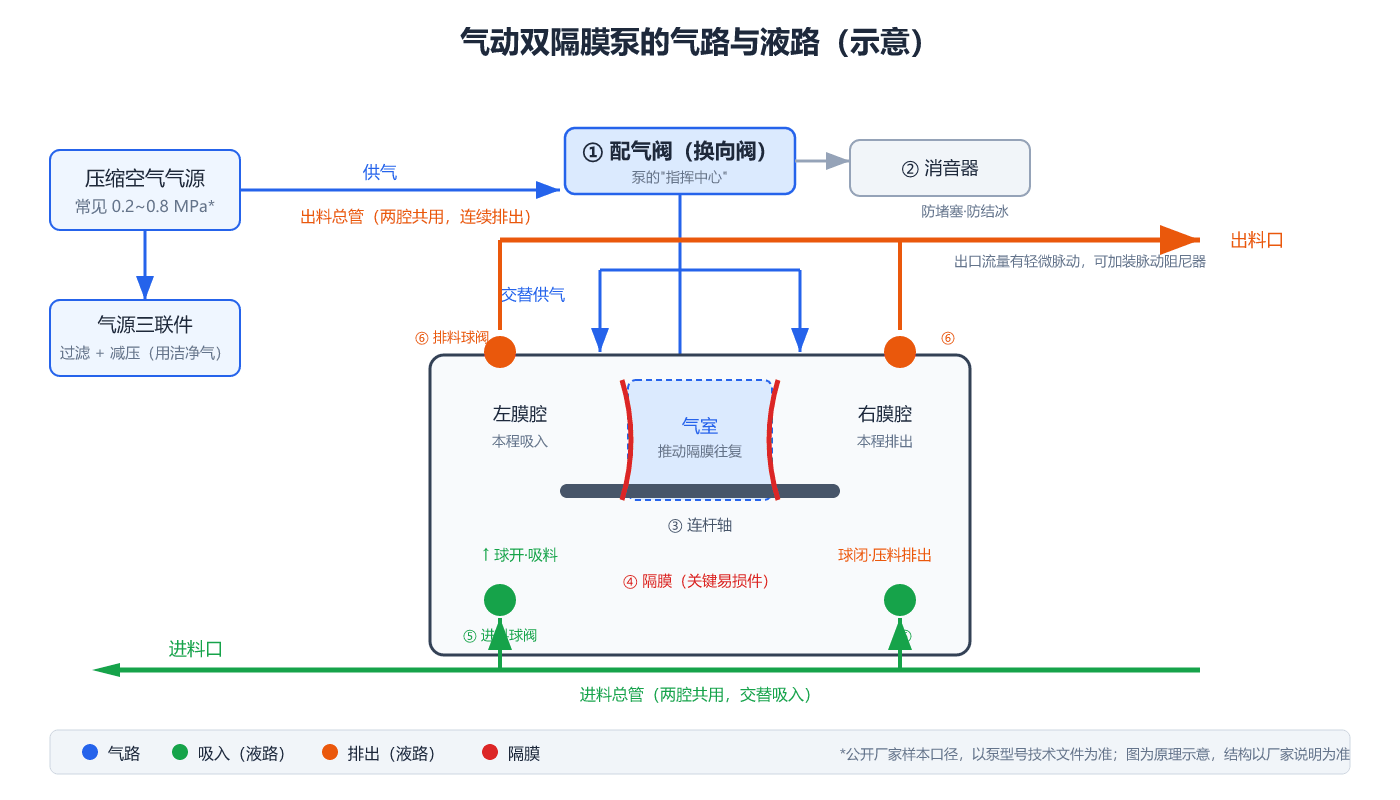

一、一分钟看懂它的“气路 + 液路”
气动双隔膜泵（AODD）的结构可以拆成三段来看：
- 气路：压缩空气经过气源三联件（过滤、减压）进入配气阀——它是整台泵的“指挥中心”，负责把空气交替分配到左右两个气室，推动隔膜往复运动；做功后的空气经消音器排出。气源压力常见适用范围在 0.2~0.8 MPa（不同厂家样本略有差异，以所用型号的技术文件为准）。
- 膜腔：两片隔膜由连杆轴连成一体，往复挠曲改变膜腔容积——一侧吸入、一侧排出，像两个交替工作的“手风琴”。
- 液路：每个膜腔配一组球阀（进料球阀 + 排料球阀），靠球体起落实现单向流动。两腔交替吸排，出口流量连续（带轻微脉动，要求高的场合可加装脉动阻尼器）。
记住三个关键词：配气阀是指挥中心，隔膜是心脏，球阀是单向门。后面所有故障判别，都围绕这三件套展开。

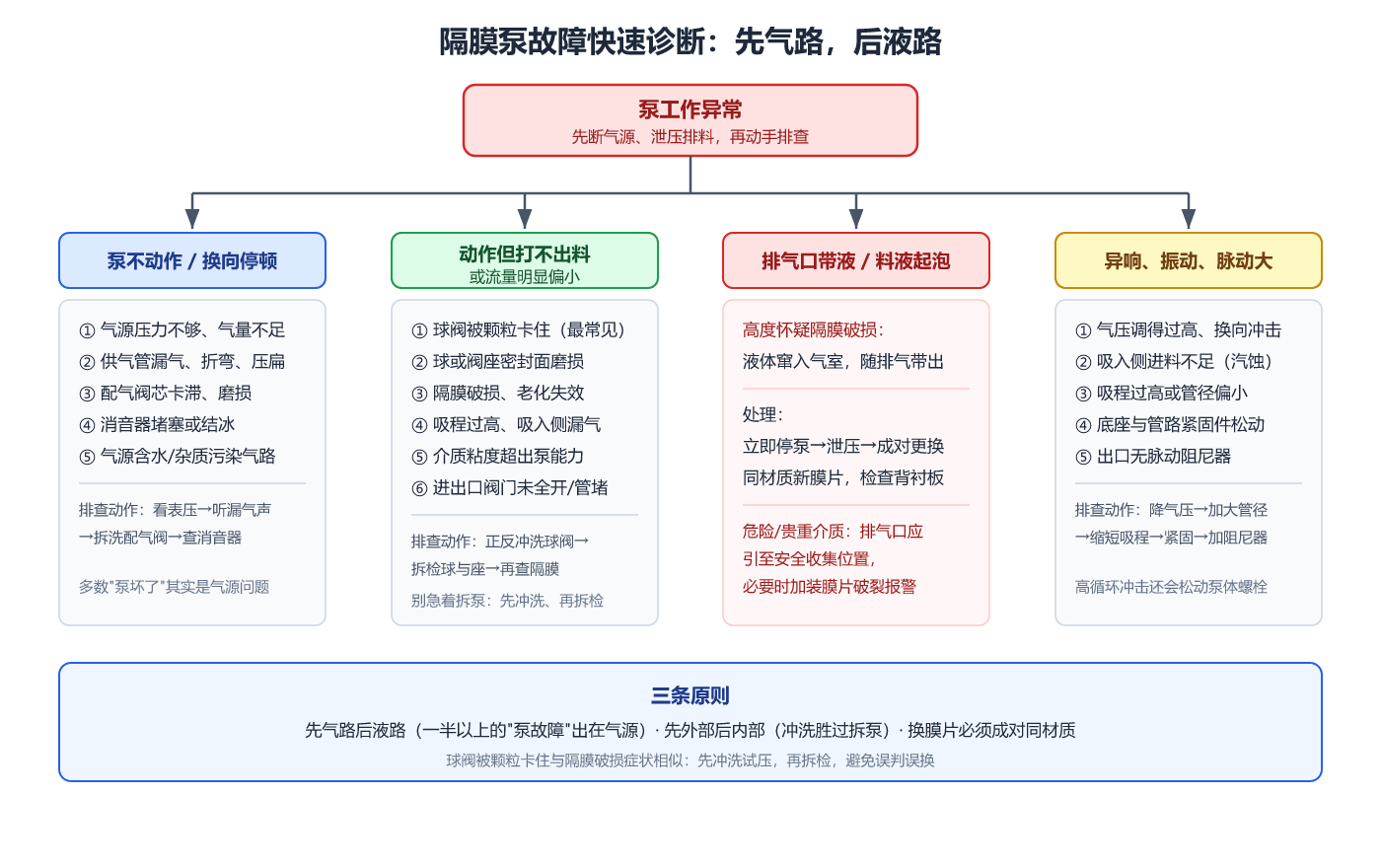

二、四类典型故障，各查什么
1. 泵不动作或换向停顿
优先查气路：①气源压力和气量是否足够（多台设备同时用气时尤其常见）；②供气管是否漏气、折弯、被压扁；③配气阀芯是否被杂质卡滞、磨损——滑块式配气机构磨损后典型表现就是漏气变大、换向变慢甚至停在一侧；④消音器是否堵塞或结冰（见下文）。经验上，“泵坏了”的报修里，一多半最后查明是气源和气路问题。
2. 动作正常，但打不出料或流量明显偏小
这类故障的大头在球阀：介质中的颗粒卡在球与阀座之间，单向门关不严，泵就在“空转”。处理顺序是先正反冲洗试压，再拆检球与阀座密封面，最后才查隔膜。其余常见原因还包括：吸程过高或吸入侧接头漏气、介质粘度超出泵的适用范围、进出口阀门未全开或管路堵塞。隔膜破损同样会表现为流量下降，但通常伴随下面第三类现象。
3. 排气口带液、料液冒泡——高度警惕隔膜破损
隔膜一旦破裂，液体会窜入气室，随排气从消音器口带出；输送的料液如果出现大量气泡、浓度异常，也要怀疑隔膜。这是隔膜泵最需要“立即响应”的故障：马上停泵、泄压，成对更换同材质新膜片，并检查膜片夹板与背衬板。如果输送的是有毒、易燃或贵重介质，排气口应预先引至安全收集位置，条件允许时加装膜片破裂报警装置——这条在采购阶段就该纳入方案。
4. 异响、振动、出口脉动大
常见原因是气压调得过高（换向冲击加剧，还会逐渐震松泵体螺栓）、吸入侧进料不足产生汽蚀、吸程过高或进料管径偏小、底座与管路紧固件松动。对应动作：适当调低气压、加大进料管径、缩短吸程、复紧紧固件、必要时加装脉动阻尼器。
三、膜片材质与密封：选对材质，故障少一半
隔膜是整台泵唯一始终接触介质又在不停挠曲的运动件，其失效可归为三种机制：
- 化学侵蚀——膜片溶胀、发粘或变脆，说明材质与介质不匹配，解法是换材质，而不只是换品牌；
- 机械疲劳——沿折弯线出现规律的裂纹，长期高气压、高循环次数运行会明显缩短寿命；
- 磨蚀穿刺——含颗粒介质把膜片打出不规则孔洞，需要耐磨配置（如聚氨酯膜片）或加厚加强型膜片。

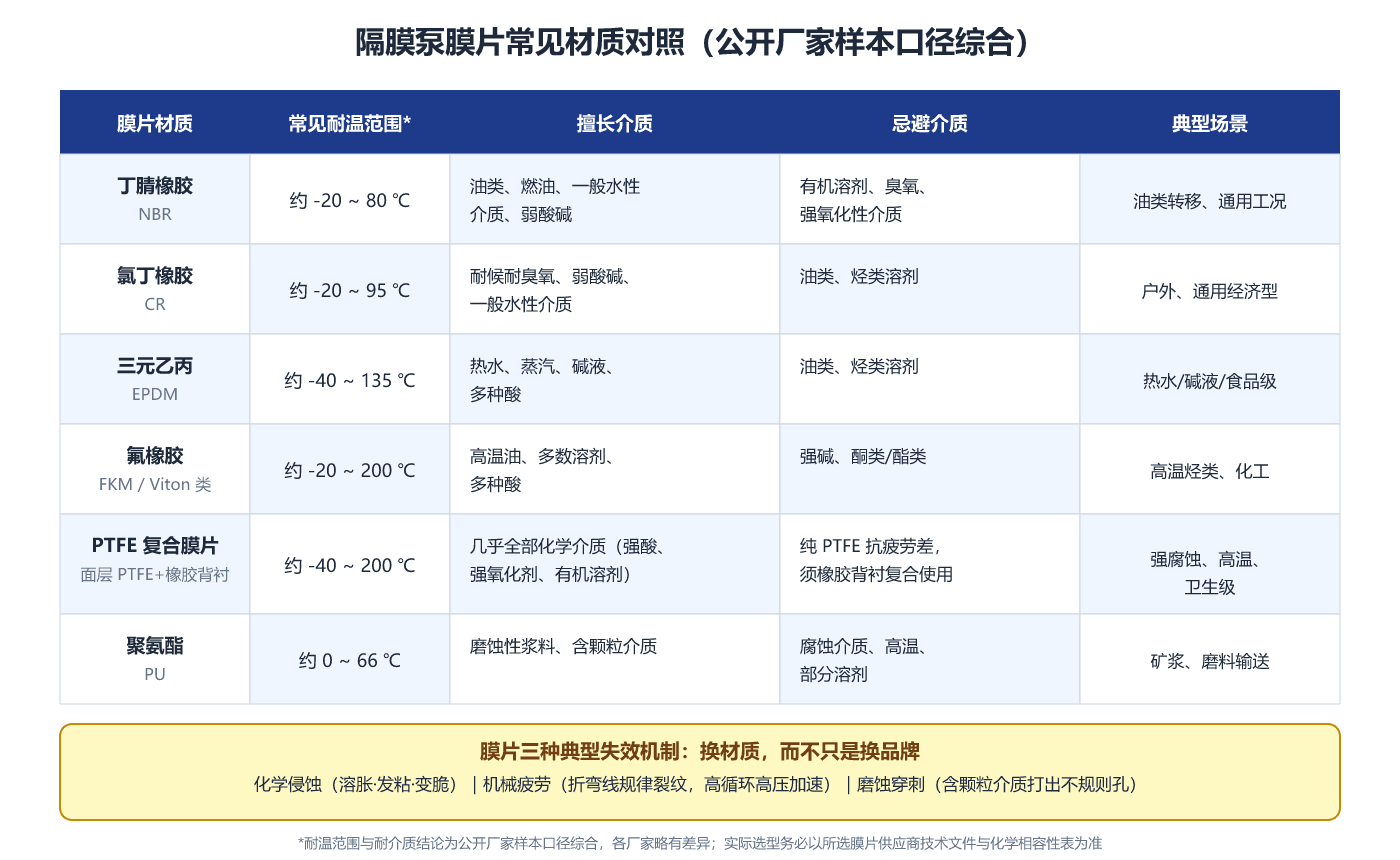

常见膜片材质的适用范围如上图（耐温区间为公开厂家样本口径综合，各厂家略有差异，务必以所选膜片供应商的技术文件和化学相容性表为准）。简单记：油类选丁腈，热水碱液选三元乙丙，高温烃类选氟橡胶，强腐蚀强溶剂选 PTFE 复合膜片，磨蚀性浆料选聚氨酯。PTFE 耐化学性近乎“通吃”，但纯 PTFE 抗疲劳性差，工程上普遍采用 PTFE 面层 + 橡胶背衬的复合结构来兼顾耐蚀与寿命。球阀同样有讲究：PTFE 球最通用，陶瓷球耐磨耐蚀适合含颗粒工况，不锈钢球适合一般介质——选型时球与阀座应按介质成套考虑。
以我们的 QBY-K系列耐腐蚀氟塑料气动隔膜泵为例，过流部件按腐蚀性介质配置氟塑料与相容膜片，是化工废水、溶剂类工况的常见选择；而对加药精度有要求的场合，则应改走计量泵路线，例如 KD型机械隔膜式计量泵。
四、四个最常见的误判
- 把气源问题当泵坏。报修前先看气源压力表、听管路漏气声，十次里有多次不用拆泵。
- 把球阀卡滞当膜片破损。两者都表现为“打不出料”，但处理成本完全不同：先冲洗试压，再拆检，避免一上来就换膜片。
- 换膜片只换一片、材质随意替。双隔膜泵两片膜片由同一根连杆轴带动，必须成对、同材质更换，否则两侧行程不对称，新膜片很快跟着报废。
- 忽视消音器和气源品质。含水的压缩空气会让消音器堵塞甚至结冰——压缩空气在配气阀和消音器处膨胀降温，水分凝结结冰，轻则排气不畅、动作迟缓，重则泵停摆。用洁净干燥的气源、给消音器留出检查位置，是很便宜的保护。
五、日常运维清单
- 气源：三联件定期排水、滤芯按周期更换；长管线末端加装储气罐稳定压力。
- 开停机：启动时缓慢升压，避免满压冲击；停机前排空腐蚀性介质并用清水冲洗。
- 含颗粒工况：每班结束用清水冲洗泵腔，比换一张膜片便宜得多。
- 冬季：注意消音器结冰与泵腔残液冻胀，停用的泵务必排净。
- 备件：膜片（成对）、球与阀座、密封圈是三大常备易损件，建议按运行时长建立更换台账。相关易损件可在备品备件页面查询。
标准依据提示（采购与验收时可引用，均以标准现行文本为准）：GB/T 7785-2013《往复泵分类和名词术语》与 GB/T 7784-2018《机动往复泵试验方法》（2025 年复审继续有效）适用于往复式容积泵的术语与试验；GB/T 7782-2020《计量泵》适用于隔膜计量泵。值得注意的是，JB/T 8697-2026《机动隔膜泵》已于 2026 年 9 月 1 日实施并代替 JB/T 8697-2014，但其适用范围明确不包含气动隔膜泵和隔膜计量泵；气动隔膜泵的国家标准计划（20256800-T-604）目前正公开征求意见。因此气动隔膜泵的采购技术条件目前主要依据厂家技术文件与行业规范约定，签合同时应把性能参数、材质与试验要求写明确。
六、常见问题 FAQ
Q1：气动隔膜泵打不出料，第一步查什么？ 先查气源：压力是否达到型号要求、气量是否足够、管路有无漏气折弯。气路正常再按“球阀→隔膜→吸程”的顺序往下查。
Q2：膜片多长时间换一次？ 没有固定周期。寿命取决于循环次数、排气压力、介质腐蚀性与磨蚀性。建议按厂家备件手册的周期点检，出现排气带液或流量下降立即检查更换。
Q3：出口压力上不去，是泵坏了吗？ 不一定是。先确认气源压力是否偏低、球阀密封面是否磨损卡滞；隔膜泵属容积泵，出口压力由管路背压决定，憋压工况下它会自动停止而不超压，这是特性不是故障。
Q4：气动隔膜泵能抽含颗粒、高粘度的介质吗？ 可以，这是它相对离心泵的优势。但通过颗粒粒径和粘度上限以具体型号厂家样本为准，含颗粒工况建议选耐磨配置并加装进料过滤。
Q5：消音器为什么会结冰？ 压缩空气中的水分在膨胀降温时凝结结冰。根治办法是使用经干燥过滤的洁净气源，冬季加强检查。
Q6：隔膜泵和计量泵是一回事吗？ 不是。气动隔膜泵解决“输送”问题，流量有脉动、无计量精度要求；计量泵（如柱塞式、隔膜式计量泵）按 GB/T 7782-2020 等标准考核计量精度，用于加药、投加等定量场合。两者选型逻辑不同，不能互相替代。
