水泵一开就跳闸怎么回事？先分清过载、短路、漏电三类，再按路线排查
水泵一开就跳闸怎么回事？先分清过载、短路、漏电三类，再按路线排查
水泵一合闸就跳、运行十几分钟跳、一按起动按钮就跳——很多用户的第一反应是”保护器是不是坏了”“是不是电压不稳”。其实绝大多数跳闸都是保护装置在正确动作。GB 50055-2011《通用用电设备配电设计规范》明确要求：交流电动机应装设短路保护和接地故障的保护，并根据电动机的用途分别装设过载保护、断相保护、低电压保护。换句话说，跳闸不是故障本身，带故障运行才是。本文按”先分类型、再查路线”的思路，把水泵跳闸这件事讲透。

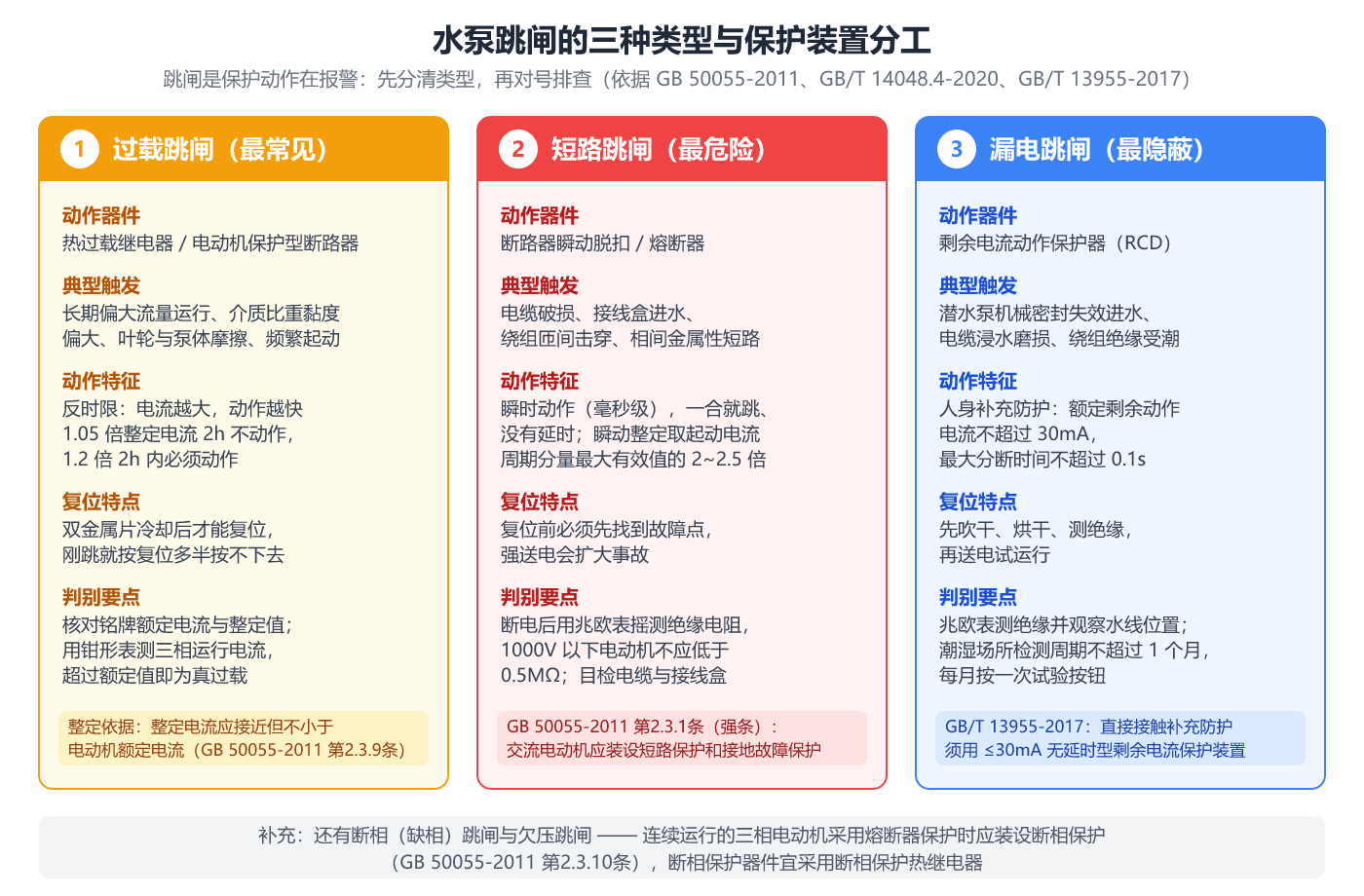

一、先分清：水泵跳闸的三种类型
1. 过载跳闸（最常见）。由热过载继电器或电动机保护型断路器动作，特征是反时限——电流越大，动作越快。按 GB/T 14048.4-2020，约定不脱扣电流为 1.05 倍整定电流（2 小时内不应动作），约定脱扣电流为 1.2 倍整定电流（2 小时内必须动作）。真过载往往有工况根源：离心泵长期偏大流量运行时轴功率上升、介质比重或黏度变大、叶轮与泵体摩擦、频繁起动等。热过载继电器整定电流应接近但不小于电动机的额定电流（GB 50055-2011 第 2.3.9 条）。
2. 短路跳闸（最危险）。断路器瞬动脱扣或熔断器熔断，动作时间毫秒级，典型表现是”一合就跳、没有延时”。GB 50055-2011 第 2.3.1 条（强制性条文）要求交流电动机应装设短路保护和接地故障的保护。短路多源于电缆破损、接线盒进水、绕组匝间击穿等绝缘失效。
3. 漏电跳闸（最隐蔽）。剩余电流动作保护器（RCD）动作。GB/T 13955-2017 规定：用于直接接触电击补充防护的剩余电流保护装置，额定剩余动作电流不超过 30mA，最大分断时间不超过 0.1s。泵房、水下、潮湿环境恰恰是漏电高风险场所，像WQ(QW)潜水排污泵这类潜水电泵，机械密封失效进水、电缆浸水磨损、绕组受潮都会触发漏电跳闸。
补充两类：断相跳闸——连续运行的三相电动机采用熔断器保护时应装设断相保护，断相保护器件宜采用断相保护热继电器（GB 50055-2011 第 2.3.10 条）；欠压跳闸——电压跌落导致接触器释放或欠电压脱扣器动作。

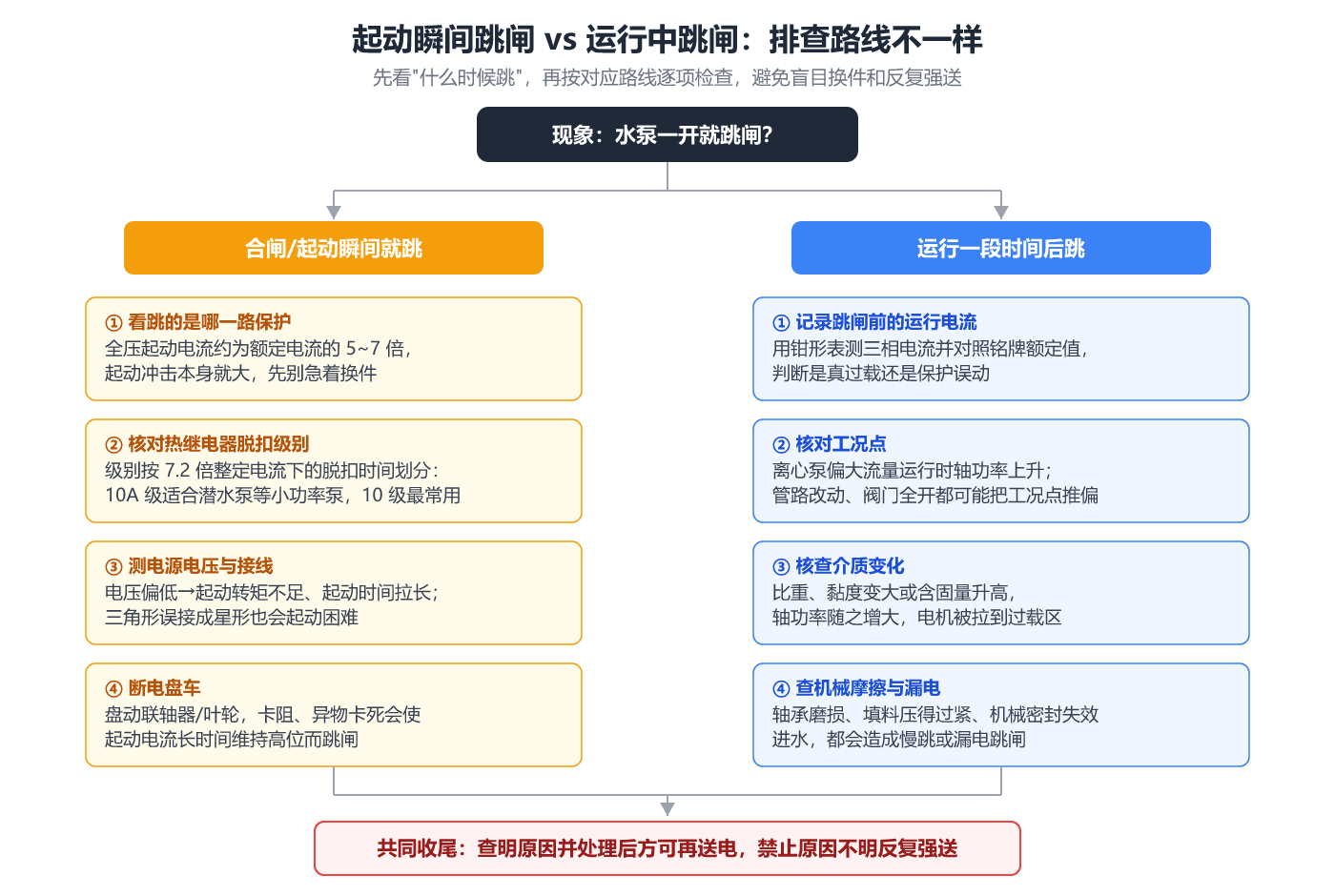

二、什么时候跳，决定查什么
合闸或起动瞬间就跳
- 先看跳的是哪一路保护。笼型电机全压起动电流约为额定电流的 5~7 倍（以电机样本为准），起动冲击本身就大，别急着换件。
- 核对热继电器脱扣级别。脱扣级别按 7.2 倍整定电流下冷态脱扣时间划分：10A 级对应 2~10s，10 级对应 4~10s，20 级对应 6~20s，30 级对应 9~30s（GB/T 14048.4-2020）。潜水泵等小功率泵常用 10A 级，一般笼型电机最常用 10 级；级别选小了，电机还没转起来热继电器就先跳。
- 测电源电压与接线。电压偏低则起动转矩不足、起动时间拉长；三角形接法误接成星形也会起动困难。
- 断电盘车。盘动联轴器或叶轮，卡阻、异物卡死会让起动电流长时间维持高位而跳闸。
运行一段时间后跳
- 记录跳闸前的运行电流，对照铭牌额定值，判断是真过载还是保护误动。
- 核对工况点。离心泵偏大流量运行时轴功率上升；管路改动、阀门全开都可能把工况点推偏。选型阶段就该按真实工况点选泵，例如CDLF不锈钢多级泵这类多级泵，扬程余量留得过大反而容易把电机拉进过载区。
- 核查介质变化。比重、黏度变大或含固量升高，轴功率随之增大。
- 查机械摩擦与漏电。轴承磨损、填料压得过紧、机械密封失效进水，都会造成运行中慢跳或漏电跳闸。
三、保护参数按什么核？一张对照清单
| 保护项 | 核对依据 |
|---|---|
| 热继电器整定电流 | 接近但不小于电机额定电流，动作时限躲过正常起动时间（GB 50055-2011 第 2.3.9 条） |
| 脱扣级别 | 10A 级适合潜水泵等小功率泵；10 级适合一般笼型电机；重载起动才考虑 20⁄30 级（GB/T 14048.4-2020） |
| 断路器瞬动整定 | 取电动机起动电流周期分量最大有效值的 2~2.5 倍（GB 50055-2011 第 2.3.5 条） |
| 剩余电流保护 | 末端保护额定动作电流不超过 30mA、分断时间不超过 0.1s（GB/T 13955-2017）；水泵房中生活水泵电动机应加装灵敏度 300mA 的剩余电流动作保护器做接地故障保护（GB 51348-2019 第 9.2.12 条） |
| 绝缘电阻 | 1000V 以下电动机不应低于 0.5MΩ（GB 50150-2016） |
以上数值均引自现行标准的公开要求（以标准现行文本为准），具体整定还应以设备技术文件和厂家样本为准。

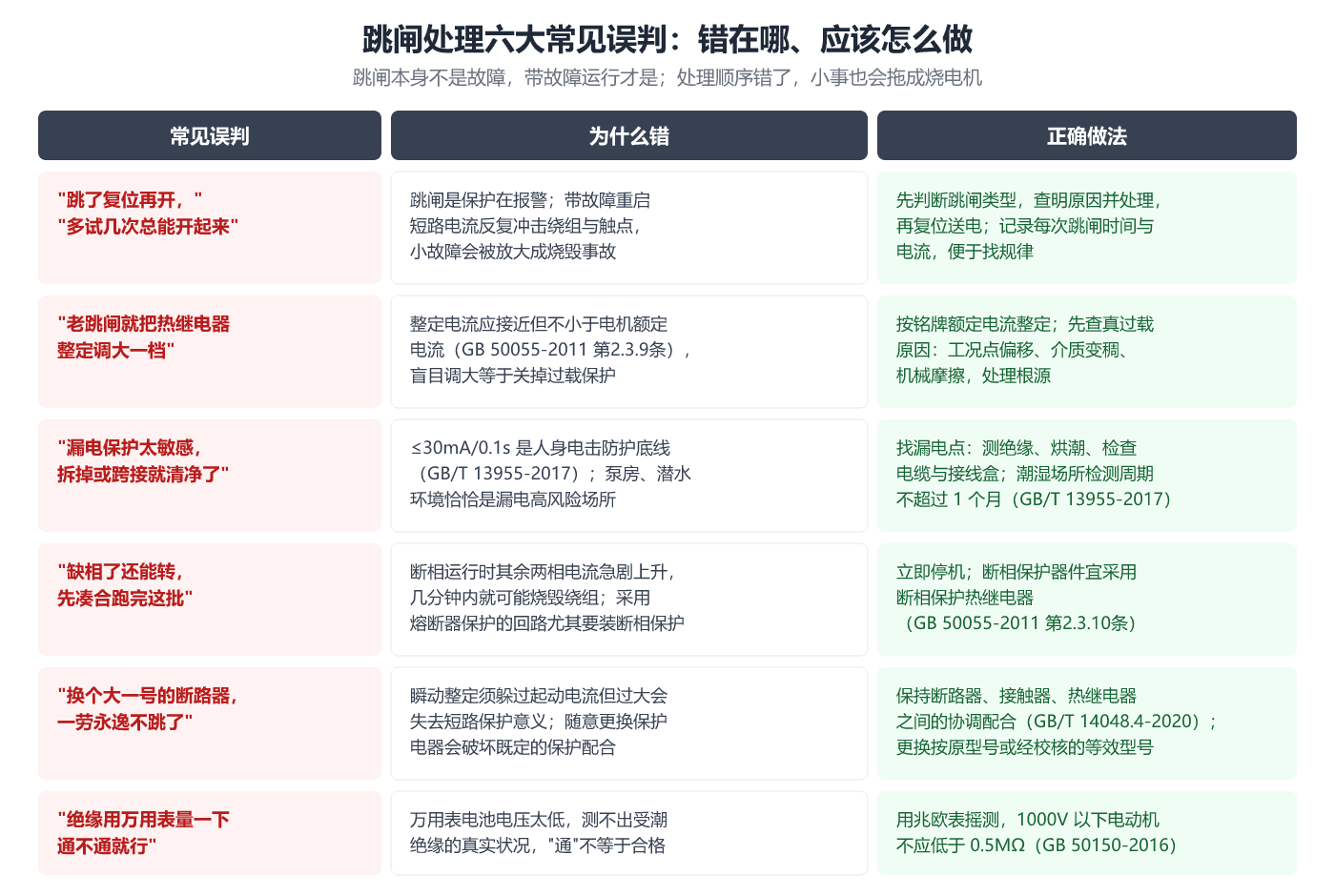

四、六大常见误判，看看你中了几条
- “跳了复位再开，多试几次总能开起来”——跳闸是保护在报警，带故障重启会把小故障放大成烧毁事故。
- “老跳闸就把热继电器整定调大一档”——调大等于关掉过载保护，应先查真过载根源。
- “漏电保护太敏感，拆掉或跨接就清净了”——30mA/0.1s 是人身电击防护底线，涉水场所绝不允许。
- “缺相了还能转，先凑合跑完这批”——断相运行时其余两相电流急剧上升，几分钟内就可能烧毁绕组，应立即停机。
- “换个大一号的断路器一劳永逸”——随意更换保护电器会破坏既定的保护配合（GB/T 14048.4-2020），更换应按原型号或经校核的等效型号。
- “绝缘用万用表量一下通不通就行”——万用表电池电压太低测不出受潮绝缘，必须用兆欧表摇测。
五、运维上怎么防跳闸
- 每月按一次 RCD 试验按钮，验证剩余电流保护可靠动作；潮湿场所的检测周期不超过 1 个月（GB/T 13955-2017）。
- 雨季前摇测绝缘，潜水泵提出水面晾干、烘干后再测，达标才下水。
- 建立跳闸台账：记录时间、当时电流、动作器件，几次记录一对比，规律自己会浮出来。
- 保护备件常备：热继电器、接触器、机械密封、电缆易损件建议按易损周期提前储备，可参考站内备品备件清单管理。
- 用控制系统减少误操作：泵组互为备用、自动轮换、故障自动切换，可显著降低单泵带病硬扛的概率，详见站内自动控制系统页。
FAQ：关于水泵跳闸的高频疑问
Q1：水泵一开就跳闸，最常见的原因是什么？ A：按概率排序：热继电器整定过小或脱扣级别选错（起动冲击就跳）、叶轮卡阻或机械摩擦（堵转）、电缆或绕组短路（一合就跳、无延时）、潜水泵进水漏电。先分清是哪一路保护动作，再对号排查。
Q2：热继电器刚跳，复位按钮为什么按不下去？ A：这是双金属片尚未冷却的正常现象，等几分钟冷却后再复位。如果冷却后仍无法复位或频繁复跳，说明过载根源还在，不要硬按。
Q3：潜水泵跳闸后可以直接再送电试一下吗？ A：不可以。潜水泵跳闸常见原因是密封进水漏电，水中带电有触电风险。正确顺序：断电→提出水面→兆欧表测绝缘（不低于 0.5MΩ）→检查电缆→再送电。
Q4：电机摇绝缘是好的，为什么漏电保护还跳？ A：先区分保护器本身与线路：切断负荷侧后若保护器仍不能合闸，多为保护器自身故障或接线错误；若能合闸，则是线路泄漏电流累积超标（受潮、污秽、老化），GB/T 13955-2017 给出了这条排查路径。
Q5：只有断路器、没装热继电器行不行？ A：普通配电型断路器的过载段特性与电机过载特性不匹配，不能简单替代。电动机回路的过载保护宜由热继电器或电动机保护型断路器承担，短路保护由断路器或熔断器承担，两者配合使用。
Q6：变频泵跳闸也是这些原因吗？ A：不完全一样。变频器自身带过流、过载、缺相等保护并显示故障代码，应先读故障码按变频器手册处理；变频驱动回路还要考虑长电缆谐波反射、载波频率与电缆长度匹配等工频回路没有的因素。
结语
跳闸不可怕，可怕的是不知道它为什么跳。记住三句话：先分清过载、短路、漏电三类；起动跳查整定与脱扣级别，运行跳查工况与介质；查明原因再送电。如果您的水泵频繁跳闸、原因查不清，或者需要重新校核保护配置与泵型选型，欢迎联系上海邦瀑泵业：电话 13588948188，微信 pumpoem_com，我们提供从选型、控制系统到备件供应的一站式支持。
