水锤效应是怎么回事？听懂停泵“闷响”、算清升压，把防护措施一次选对
泵房里最有欺骗性的一种声音：正常停泵后几秒，管道里传出一声沉闷的“咚”，压力表指针猛地摆一下，法兰偶尔渗水。多数人第一反应是“压力表坏了”或者“泵的问题”，其实这是典型的水锤效应——液体流速骤变时，动能瞬间转化为压力能，在管道里来回传播的压力波。轻则噪声、密封渗漏，重则爆管、水柱弥合冲击、机组反转超速。本文拆解水锤的产生机理与计算判据，对照 GB 50265-2022《泵站设计标准》、GB 50013-2018《室外给水设计标准》、GB 50015-2019《建筑给水排水设计标准》划出的限值红线，把防护措施选型和常见误判一次讲清（标准条文均以现行文本为准）。
一、水锤从哪来：两类典型工况
水锤的根源只有一个——管内流速在短时间内发生了大变化。工程上最常见的是两类：
停泵水锤。水泵突然失电或保护跳闸，机组惰转、管内流速在极短时间内降为零并转为逆流，泵出口压力先骤降、后因止回阀关闭或逆止动作而骤升。扬程越高、管路越长、流速越快，升压越大。这是破坏性最强、也最难凭直觉判断的一类。
关阀水锤。阀门快速关闭（包括末端用户快速关闭、电磁阀速断）截断流动，同样形成压力波。启泵、开阀过快产生的负压段，还会让管内析出气体、局部高点积气，为下一次关阀水锤“添柴”。

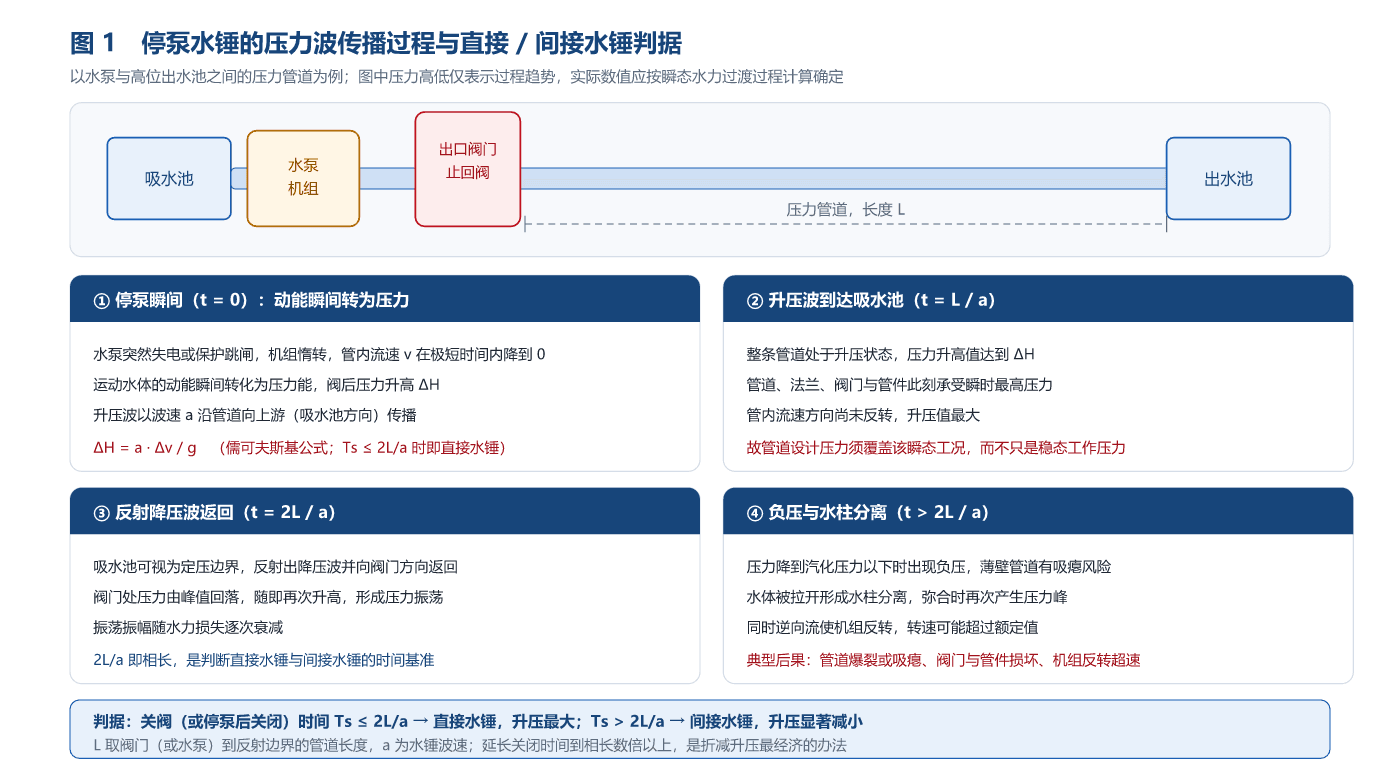

理解传播过程只需要记四个时刻：停泵瞬间阀后升压、升压波以波速 a 传到上游边界、反射降压波在 2L/a 时刻返回、之后进入负压与水柱分离阶段。整个过程在 GB 50265-2022 里被称为“过渡过程”，规范明确要求用过渡过程计算来判定，而不是靠经验猜。
二、算两个数就够：相长与儒可夫斯基公式
判断一套系统的水锤风险，先算两个公开教科书数值（以现行标准与工程计算方法为准）：
波速 a。水锤波在管中的传播速度取决于液体压缩性与管壁弹性：水中声速约 1440 m/s，普通钢管、铸铁管大约 900~1200 m/s，塑料管大约 200~400 m/s。管内游离气体会显著降低波速，含气量变化会明显改变水锤特性。

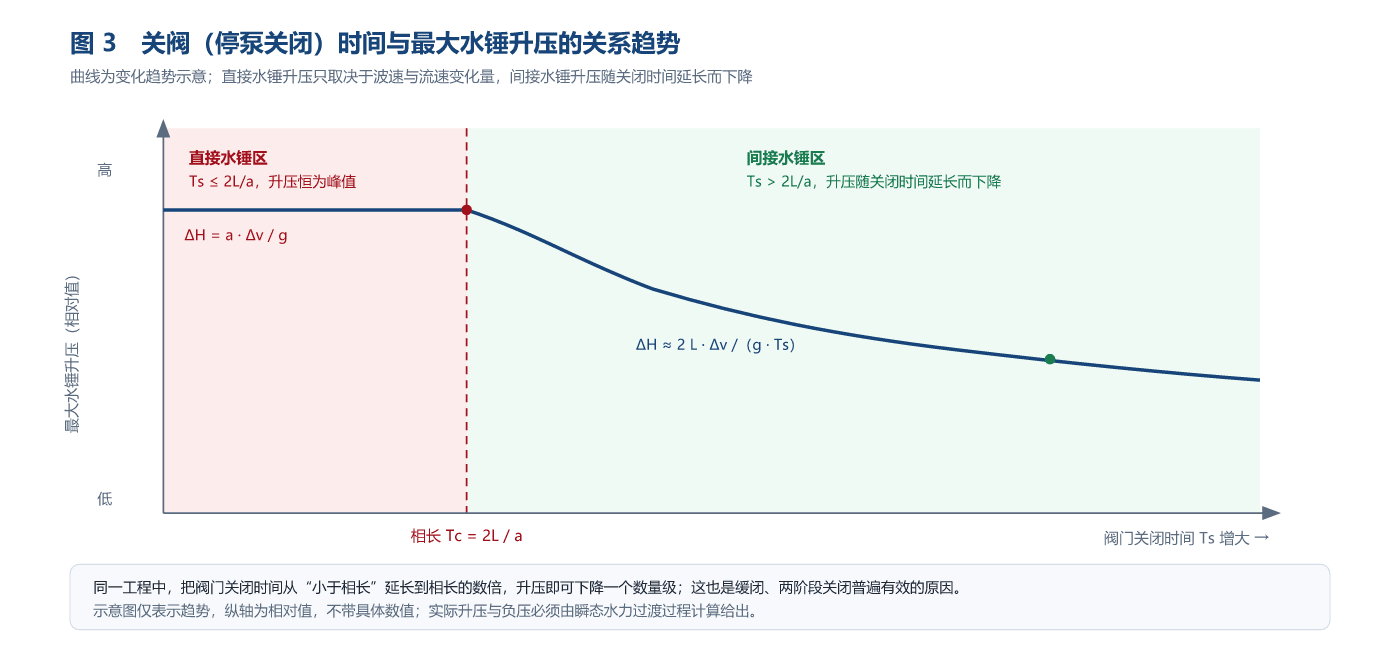

相长 Tc = 2L/a。L 取阀门（或水泵）到反射边界的管道长度。关阀时间 Ts ≤ 2L/a 时发生直接水锤，升压达到上限；Ts > 2L/a 时为间接水锤，反射波能抵消一部分升压。
升压值用儒可夫斯基公式估算：ΔH = a·Δv/g，即升压水头等于波速乘以流速变化量除以重力加速度。举个示例：某钢管输水段 L=500 m、波速按 1000 m/s 计，相长为 1.0 s；若 0.5 s 内把 2 m/s 的流速关断，属直接水锤，升压约 1000×2/9.81 ≈ 204 m 水柱，合 2.0 MPa——完全可能顶破按稳态选的管材。同样的流速变化若延长到 10 s 关完，按间接水锤估算 ΔH ≈ 2×500×2/(9.81×10) ≈ 20 m，只剩约十分之一。这也是为什么“延长关闭时间”是水锤防护的第一原则。
三、标准划出的红线
三个层级的规范把“多高算超标”讲得很明确：
- GB 50265-2022《泵站设计标准》：第 10.4.1 条要求可能产生水锤危害的泵站在可行性研究及以后各设计阶段均应进行过渡过程计算，并据此确定防护措施；第 10.4.2 条给出限值——水泵机组最高反转速度不应超过额定转速的 1.2 倍、超过额定转速的持续时间不应超过 2 min，水泵出口工作阀门后的最高压力不应超过水泵出口额定压力的 1.5 倍，输水系统任何部位不应出现水柱断裂、最低压力最小值不宜低于 -4 m。高扬程、长压力管道的泵站，出口宜选用多阶段关闭的工作阀门（条文说明：先较快关至约 65%~75%，再缓慢关至全关）。
- GB 50013-2018《室外给水设计标准》：第 7.1.12 条要求压力输水管道进行水锤分析计算，使残余水锤作用下的管道设计压力小于管道试验压力；第 7.3.6 条要求经水锤综合防护设计后不应出现水柱分离，瞬时最高压力不应大于工作压力的 1.3~1.5 倍。
- GB 50015-2019《建筑给水排水设计标准》：第 3.5.6 条要求生活给水泵和水消防泵的出水管上应设置水锤消除器或采取其他防止水锤的措施；第 3.5.7 条给出止回阀选型规则——要求削弱关闭水锤时，宜选用弹簧复位的速闭止回阀或后阶段有缓闭功能的止回阀（条文说明：速闭止回阀一般用于 200 mm 以下口径，缓闭止回阀包括多功能水泵控制阀、消水锤止回阀等具有两阶段关闭功能的阀型）。
一句话总结：管道和阀门的压力等级，必须按“瞬时最高压力”而不是“稳态工作压力”来选；扬程高、管线长、多泵并联的泵站，防护方案要回到过渡过程计算上复核。

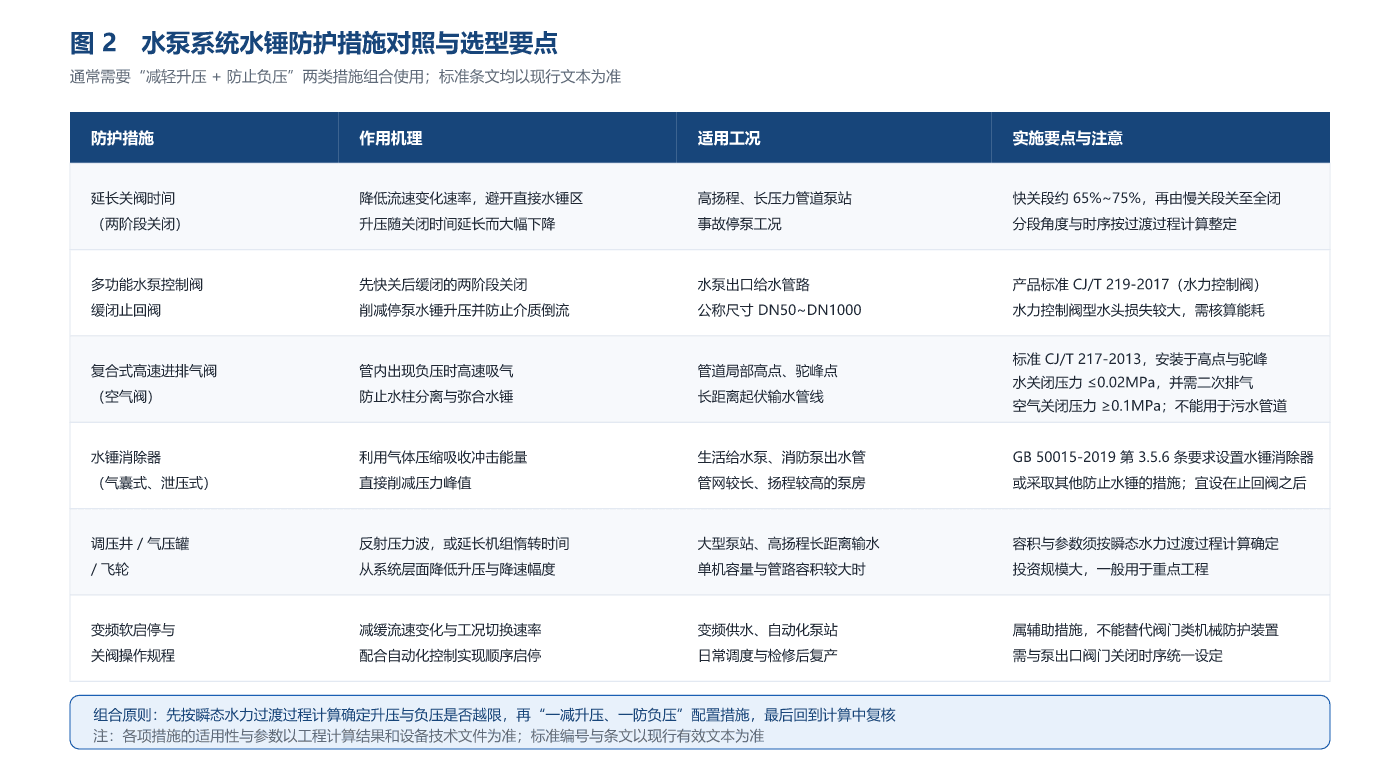

四、防护措施怎么选：一减升压、一防负压
水锤防护措施分两条线：减轻升压和防止负压，通常组合使用。
减轻升压：出口阀采用两阶段关闭（先快关大角度、再缓闭余下行程），对应产品是多功能水泵控制阀与缓闭止回阀，按 CJ/T 219-2017《水力控制阀》选用（适用公称尺寸 DN50~DN1000、最大允许工作压力不大于 4 MPa、0~80℃ 清水的生产生活及消防给水系统），启闭时间可在针阀处调节；管路上可配水锤消除器（气囊式利用气体压缩吸收冲击能量）、泄压/持压阀；大型泵站还可采用调压井、气压罐、飞轮等系统级措施。
防止负压：在管道局部高点、驼峰点设复合式高速进排气阀，按 CJ/T 217-2013《给水管道复合式高速进排气阀》选用，水关闭压力不大于 0.02 MPa、空气关闭压力不小于 0.1 MPa，停泵泄水或负压出现时快速吸气，防止水柱分离与弥合水锤。注意两点：它的位置、型式和口径应按瞬态水力过渡过程计算确定；且这类阀不能用于污水管道。
止回阀本身也是防护环节：GB 50015-2019 第 3.5.7 条还要求止回阀的安装方向和位置应保证阀瓣在重力或弹簧力作用下自行关闭，水流方向自上而下的立管上不应安装止回阀。高扬程多级场合的CDLF不锈钢多级泵、建筑给水加压常用的ISG管道泵，配套阀件按上述规则选，泵体本身不背锅。
五、六个常见误判，对照自查
- 只校核稳态工作压力——管材、法兰、阀门的公称压力必须覆盖瞬时最高压力，GB 50013-2018 给出的控制值是工作压力的 1.3~1.5 倍；
- 装了普通止回阀就认为已经防水锤——普通旋启式止回阀阀瓣关闭越猛，升压反而越高，削弱水锤要靠速闭或两阶段缓闭阀型；
- 把变频器当成水锤防护的替代品——变频只能减缓正常启停的流速变化，事故断电时泵与控制电源同时失电，起不到任何缓闭作用；
- 空气阀位置与选型想当然——装在低点等于没装，装在污水管路上会堵塞失效，口径要按过渡过程计算复核；
- 忽略含气与管材差异——游离气体改变波速，塑料管与钢管升压特性差别很大，直接套用别家的“经验升压值”会出大错；
- 把水锤当成泵或仪表故障——停泵后管内“咚”声、压力表针大幅摆动、法兰间歇渗水、止回阀异响，应先按水锤排查，再查设备本身。
六、运维：防护装置是“装了还要养”的
缓闭机构的针阀、控制管路、过滤网要定期检查，膜片式水力控制阀的膜片老化会直接让两阶段关闭失效；气囊式水锤消除器要按周期核对充气压力，亏气等于摆设；空气阀的浮球与微量排气孔易被水中杂物卡死，要定期清洗，检修后充水必须缓慢、充分排气。启停操作按规程执行：离心泵宜出口阀微开启动、停泵按自动控制时序先缓关阀后停机。系统发生改动——换泵型、换管材、加大流量、延长管线——后要重新复核水锤，不能沿用旧结论。压力表、压力变送器定期核对，保证报警阈值可信；易损件按清单备好备品备件，阀件膜片、气囊、密封圈坏了能立刻换上。对有多台泵轮换的站房，WQ(QW)潜水排污泵这类潜水电泵出口的拍门、止回件也要纳入同一张检查表。停泵顺序、阀门关闭时序这类逻辑，交给自动控制系统统一执行，比人工记忆可靠得多。
七、常见问题 FAQ
Q1：停泵后多久出现最大水锤压力？取决于相长 2L/a：升压波在 L/a 时刻到达上游边界，反射波在 2L/a 时刻回到阀门处；若止回阀或工作阀在此之前完全关闭，升压即达直接水锤峰值。
Q2：塑料管和钢管哪个水锤更严重？波速不同：钢管约 900~1200 m/s、塑料管约 200~400 m/s，同样流速变化下塑料管的儒可夫斯基升压更小；但塑料管承压与刚度低，仍应按各自波速计算校核，不能凭感觉下结论。
Q3：水锤消除器应该装在什么位置？宜设在水泵出水管止回阀之后；GB 50015-2019 第 3.5.6 条要求生活给水泵和消防泵出水管上设置水锤消除器或采取其他防止水锤的措施，二者取其一即可，但措施本身不可省略。
Q4：变频泵还需要水锤防护装置吗？需要。变频调速只能优化正常启停，事故断电时变频器与泵同时失电，管路仍会产生停泵水锤，缓闭阀、进排气阀等机械措施照常配置。
Q5：怎么判断我的系统水锤是否越限？先用波速、相长与儒可夫斯基公式做量级估算，再用瞬态水力过渡过程计算复核；限值对照 GB 50265-2022（反转 1.2 倍额定转速、出口阀后最高压力 1.5 倍额定压力等）与 GB 50013-2018（瞬时最高压力不大于工作压力 1.3~1.5 倍）。
Q6：停泵后管里有“咚”声但没爆管，需要处理吗？需要。每一次水锤都在消耗法兰、密封与管件的寿命，且负压段伴随微量吸入，长期运行会造成渗漏与水质风险；先排查关阀时序与缓闭机构，再补齐负压侧防护。
