水泵振动是怎么回事？读懂 GB/T 29531 四级评价，按方向与频率锁定振源

来源：产品百科 / 时间：2026-10-01

同样一台泵，昨天还好好的，今天摸上去就”嗡嗡发麻”，轴承箱越来越烫，伴着沙沙声——现场第一反应往往是先叫电工，最后却发现原因根本不在电上。振动是泵的”体温计”：它不会直接告诉你哪里坏了，但能在轴承、机械密封和轴系被彻底拖垮之前提前报警。本文讲清三件事：怎么量才算量对（GB/T 29531-2013 的测点与方向要求）、怎么判级（A / B / C / D 四级评价）、怎么顺着”方向 + 频率”两条线索把振源找出来。

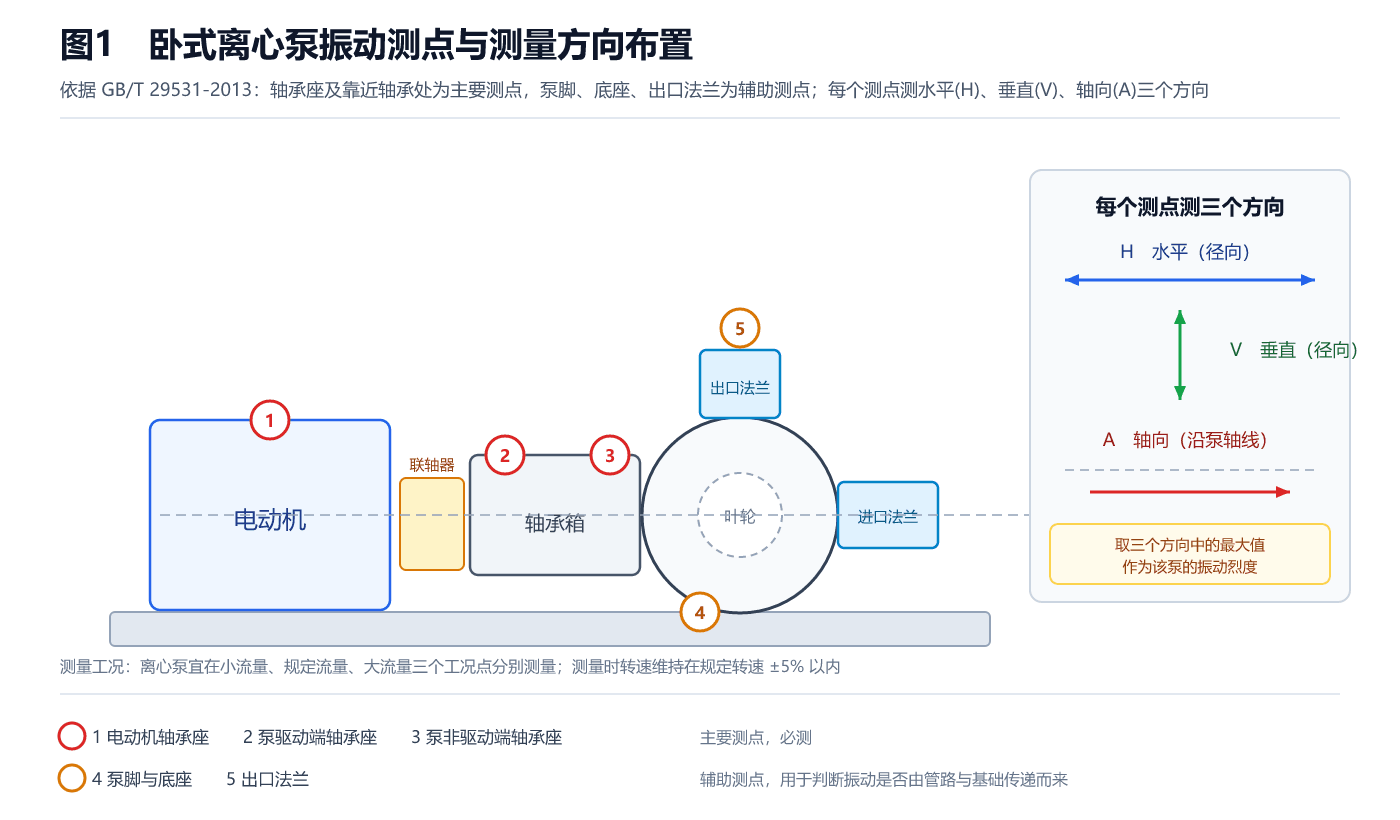

卧式离心泵振动测点与测量方向布置

一、先量对：四个”必须”，决定这块表能不能用

现场拿测振笔在泵壳上随便一贴就报数，是振动数据最不可信的来源。GB/T 29531-2013《泵的振动测量与评价方法》（现行，2013-06-09 发布、2014-03-01 实施）对”怎么量”写得很明确：

测点必须在轴承座或靠近轴承处。 轴承座是振动能量最直接的出口，属于主要测点；泵脚、底座、出口法兰只能作为辅助测点，用来判断振动是从泵本体发出，还是由管路、基础传递进来的。
三个方向都必须测。 水平（H）、垂直（V）、轴向（A）互相垂直，缺一个就可能漏掉真凶——不对中的特征恰恰藏在轴向里，只测径向永远发现不了。
频段固定在 10 Hz~1 kHz。 标准用这一频段内的宽带振动速度有效值（mm/s）作为振动烈度，全厂读数才有可比性。位移峰峰值、加速度各有用途，但与烈度之间没有简单换算关系，不能混着报。
工况与背景必须记录。 离心泵宜在小流量、规定流量、大流量三个工况点分别测量，转速维持在规定值的 ±5% 以内；泵静止时测到的背景振动若超过运行值的 25%，说明环境干扰太大，要先减振再测。

还有一条经常被忽略：GB/T 29531 不适用于潜液泵、往复式容积泵和内燃机驱动的泵机组，转速适用范围为 600~12000 r/min（低于 600 r/min 可参照使用）。也就是说，WQ(QW)潜水排污泵这类潜水电泵，出厂与现场的振动检查应按潜水电泵的试验方法执行，而不是硬套这张表。

二、再判级：A / B / C / D 四级怎么读

量对了，下一步是把”3.6 mm/s”这样一个孤零零的数，变成”这台泵现在处于什么状态”。GB/T 29531-2013 的思路是四步：

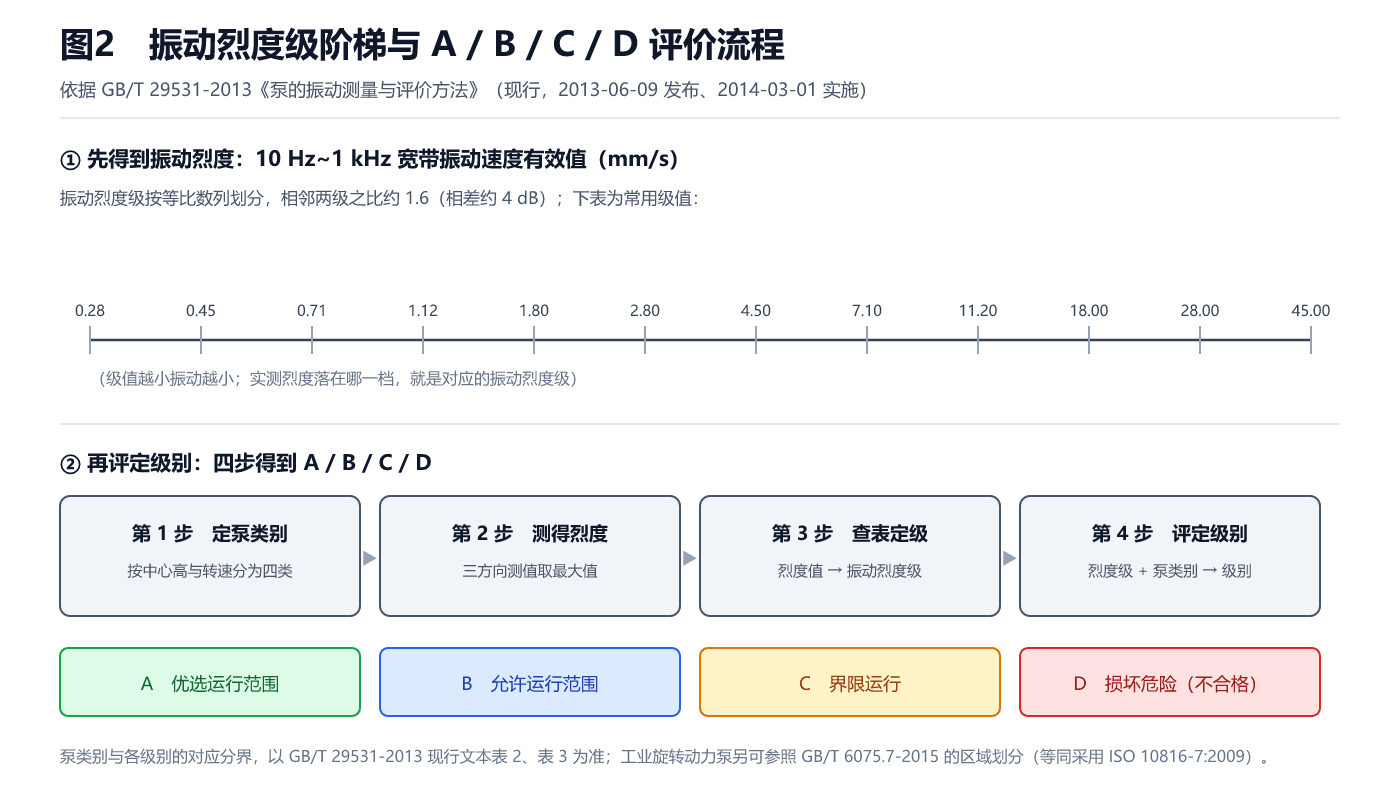

振动烈度级阶梯与四级评价流程

第一步，得到振动烈度：各测点三方向取最大值；第二步，查表得到振动烈度级——烈度级按等比数列划分，相邻两级之比约 1.6（相差约 4 dB），常用级值为 0.28、0.45、0.71、1.12、1.80、2.80、4.50、7.10、11.20、18.00、28.00、45.00 mm/s；第三步，按泵的中心高与转速把泵分为四类（卧式泵的中心高指泵轴线到底座上平面的距离，立式泵以出口法兰密封面到轴线的投影距离计）；第四步，按烈度级加类别，评定出 A、B、C、D 四个振动级别：A 为优选运行范围，B 为允许运行范围，C 为界限运行，D 为损坏危险、不合格。

要注意的是：同一个烈度值，泵越大、转速越低，允许的区间越宽——小型高速泵的要求反而最严。这也是”照抄别人家的合格值”最容易出错的地方。泵类别与各级别的具体分界，一律以 GB/T 29531-2013 现行文本为准。

重要岗位的工业旋转动力泵，还可以参照 GB/T 6075.7-2015《机械振动在非旋转部件上测量评价机器的振动第7部分：工业应用的旋转动力泵》（等同采用 ISO 10816-7:2009，现行）。它覆盖额定功率大于 1 kW 的旋转动力泵，对立式、卧式泵给出了评价区域与运行限值、报警值、停机值的设定建议，适合用来给连续运行的关键泵定巡检红线。

三、看”长相”：方向 + 频率，两条线索锁定振源

判级只回答了”严不严重”，没有回答”坏在哪”。现场定位振源，靠的是两条线索交叉：

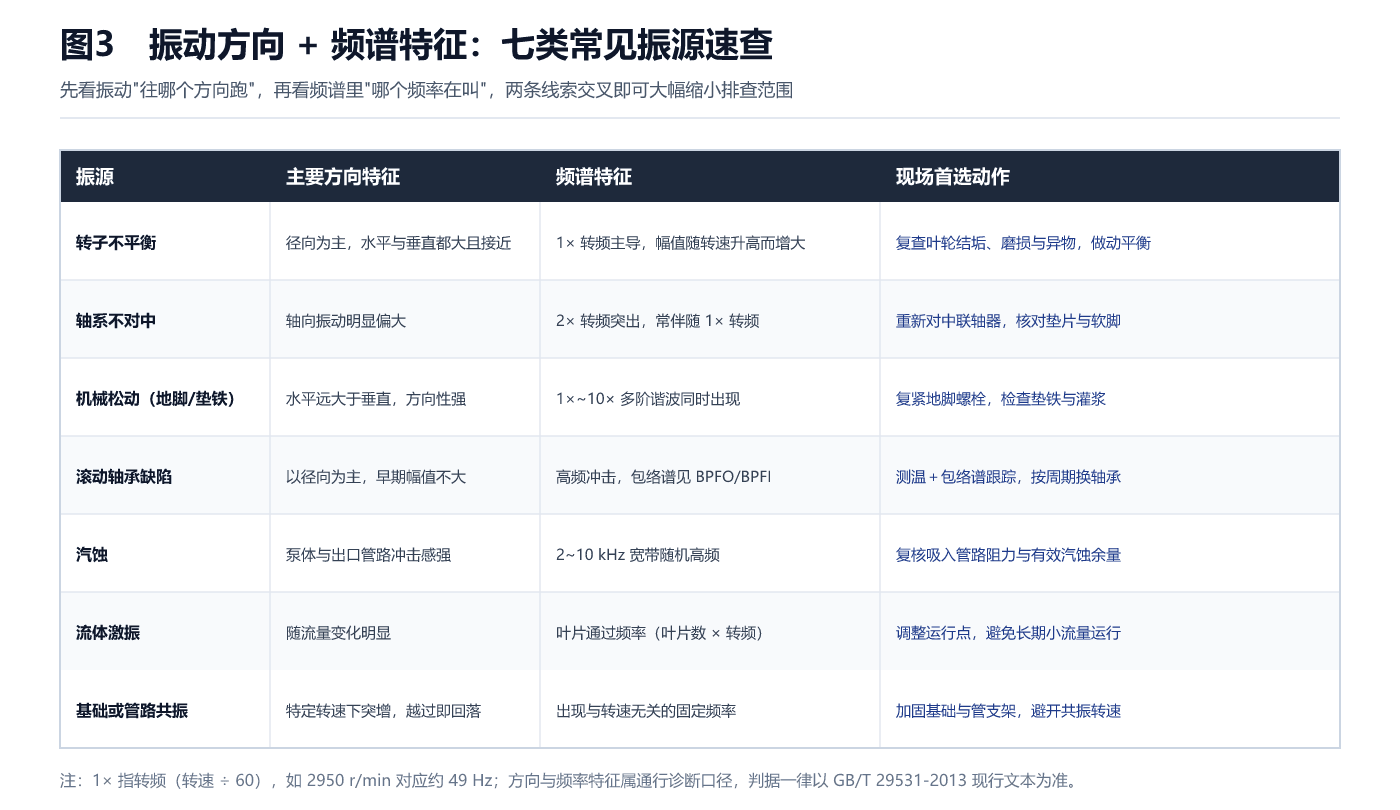

振动方向与频谱特征速查表

第一条线索是方向。 水平振动远大于垂直，多半是地脚松动或基础刚度不足；轴向振动突出，优先怀疑轴系不对中；水平与垂直都大且数值接近，常见于转子不平衡。

第二条线索是频率。 先把转频算出来（转速 ÷ 60，如 2950 r/min 约 49 Hz），再看频谱里是谁在”叫”：

1× 转频主导 → 转子不平衡。叶轮结垢、局部磨损、单侧卡异物都会打破平衡，幅值随转速升高明显增大；清理叶轮或做动平衡即可见效。
2× 转频突出 → 轴系不对中。常伴随轴向振动大；重新对中联轴器，核对垫片与软脚。
1×~10× 多阶谐波成串出现 → 机械松动。复紧地脚螺栓，检查垫铁接触与基础灌浆。
高频冲击（轴承特征频率） → 滚动轴承缺陷。早期烈度未必超标，配合测温与包络谱跟踪，按周期更换轴承。
2~10 kHz 宽带随机高频 → 汽蚀。它同时是密封与叶轮的”砂纸”，思路是降低吸入管路阻力、提高有效汽蚀余量。
叶片通过频率（叶片数 × 转频） → 流体激振。与运行点强相关，避免长期小流量运行。
与转速无关的固定频率 → 基础或管路共振。特定转速下突增、越过即回落，靠加固或避开转速区间解决。

ISG管道泵、CDLF不锈钢多级泵这类机组还要多看两点：多级泵转子较长，对中质量与轴向力状态对振动的影响比单级泵更敏感；管道泵直接串在管路上，管路应力会通过法兰”顶”到泵体，先把管道重量从泵口上卸下来再测，读数往往立刻回落。

四、六个常见误判

把管路振动算到泵头上。 节流阀离泵太近，管路、泵壳和轴承箱会被激起附加振动，读数偏高而责任不在泵——标准里专门提醒了这一点。
只测一个方向。 轴向漏测，一半的不对中会被漏掉。
不排除背景振动。 邻泵运行、楼板上的其他设备都在给读数”注水”。
位移与速度混着报。 位移峰峰值适合低频判断，速度有效值才是烈度口径，两者之间没有简单换算式。
电机与泵分不清。 联轴器两侧都要测，能快速把电气问题（如 2 倍电源频率成分）与机械问题分开；断电后振动随转速下降立即改变，多为机械源。
只看绝对值，不看趋势。 同一台泵烈度从 1.2 涨到 2.2 mm/s，即使仍在允许范围也应安排检查——变化量比单次数值更能说明问题。

五、运维与验收建议

新泵投运或大修后先建基线。 记下三方向读数与对应工况，之后每次巡检按固定测点、固定方向复测，测点最好用油漆或钢印做标记。
把振动与温度、电流一起记。 轴承发热、密封渗漏与振动常常同源，单看一项容易误判。
给重要岗位设报警值与停机值。 可参照 GB/T 6075.7-2015 的区域划分并结合本机趋势设定，避免”坏了才知道”。
备件前置。 轴承、机械密封、O 型圈、联轴器弹性块这几类易损件按运行台数定量备库，备品备件成套配齐，比故障后停机等货划算得多。
验收别只看出水。 性能按 GB/T 3216-2016 约定验收等级，振动按 GB/T 29531-2013 评定；现场安装完成后应复测一次，把对中质量、地脚与管路应力一并纳入验收范围。
