管道泵型号及参数表，选型经验与常见误区解析

在暖通空调、给排水及工业循环系统中，管道泵是使用频率较高的设备之一。很多工程师和维修人员在初次接触时，面对密密麻麻的型号和参数表，往往容易陷入“看着差不多就选”的误区。本文不推销任何品牌，仅从实际操作经验出发，梳理管道泵的常见型号、参数含义，以及那些容易被忽略的细节，帮你少走弯路。

一、管道泵的基本概念与型号构成

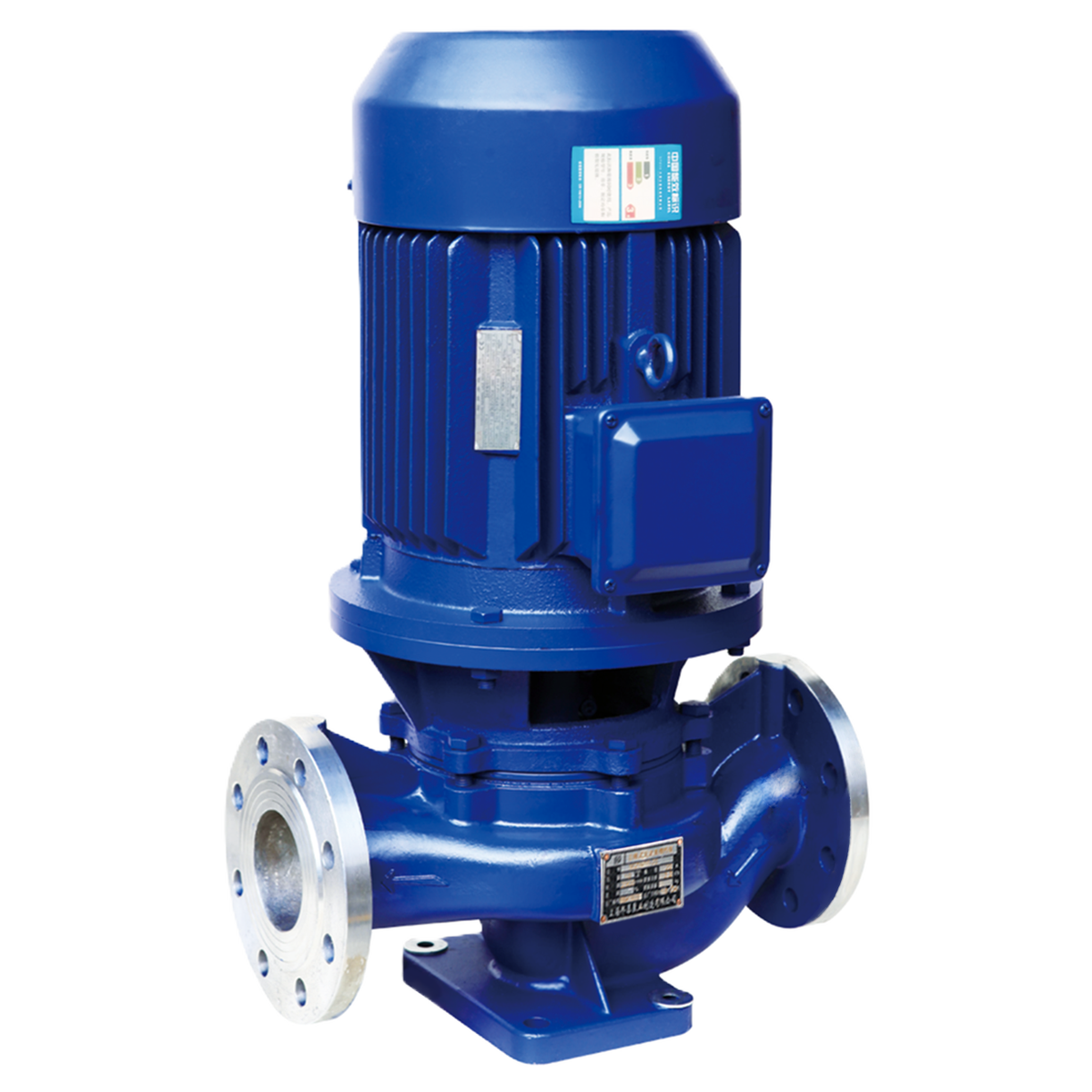

管道泵，顾名思义，是直接安装在管道上的泵，进出口在同一水平线上，通常为立式结构。它用于输送清水或其他物理化学性质类似水的液体，广泛应用于增压、循环、冷却等场景。

型号的常见构成方式（不同厂家有差异，但规律相似）：

• 首字母：通常代表泵类型，如”G”代表管道泵，”ISG”为常见的立式管道离心泵系列，”SG”为单级单吸管道泵。

• 数字：代表泵的进出口直径（mm），如50表示进出口管径为50mm。

• 后续数字：代表额定流量或扬程的分档，例如“50-125”可能表示口径50mm、叶轮直径125mm（或特定流量扬程档位），也有厂家直接标注“50-160A”等变型代号。

• 特殊后缀：如“R”代表热水型，“P”代表耐腐蚀（如不锈钢材质），“B”可能代表防爆型（需与电机防爆等级结合看）。

重要提醒：不同企业生产的同字母型号，其具体参数可能并不相同。不要只看型号不看参数表，这是很多人在实际采购中常犯的错误——认为型号完全一致就能直接替换。

二、常见管道泵型号及典型参数对照

以下列出几种在民用和工业项目中常见的管道泵型号及其典型参数范围（以50Hz、清水介质、常温状态为参考）。请注意，这些数值仅为常见样本，实际选型必须以厂家提供的参数表为准。

注意上表的“流量范围”并非泵的工作区间，每台泵的高效区通常是一个较窄的区间。例如一台50-160型管道泵，其额定流量可能是12.5m³/h，但在6.3~12.5m³/h范围内效率尚可，一旦超过或远低于这个区间，效率会明显下降，甚至产生汽蚀、振动或电机过载。

三、参数表中的关键项，你真正理解吗？

1. 流量（Q）——单位m³/h 或 L/s

表示泵在单位时间内输送的液体体积。选择流量时，很多人常犯的错误是“选大不选小”，认为大流量更保险。但实际上，流量过大，会使管道流速超过经济流速（一般不超过2~3m/s），导致管路阻力急剧增加、噪音变大，并可能使电机过载。

2. 扬程（H）——单位m

这里的“扬程”是指泵能够提升液体的高度，而不是“送多远”。它本质上代表了泵能克服管道阻力的能力。实际操作中，最容易被忽略的是“扬程应按最不利环路计算”。有人把楼层高度直接当作扬程，但忽略了管道弯头、阀门、换热器压降，结果泵出口压力看起来够，末端却不出水。

3. 电机功率（P）——单位kW

电机功率是输入功率，不是泵的水力功率。选型时看功率，主要是为了匹配供电线路和开关。常见误区：用功率反推泵的流量扬程，或直接按照“大马拉小车”的原则选大功率泵。其实功率偏大意味着泵通常偏离额定工况运行，效率低，且容易造成管网压力偏高，爆管风险增加。

4. 必需汽蚀余量（NPSHr）——单位m

这是一个很多人不看的参数，但它是泵能否正常吸水的关键。管道泵通常是正压进水，但若安装在高位水箱重力供水不足、进水管路偏细或过滤器堵塞时，实际汽蚀余量会低于泵的必需值，泵就会产生汽蚀噪声、流量下降、叶轮损坏。细节提醒：管道泵的安装高度应留足进水侧的水头，并尽量缩短进口管路，减少弯头。

5. 效率（η）——百分比

效率代表泵利用电能的水平。不同型号在同一工况下效率差异可能很大。高效泵固然节能，但也要考虑价格和实际运行时间。客观限制：如果系统常年只在低负荷下运行，一味追求高效率并不划算，反而需要关注低流量下的性能稳定性。

6. 转速（n）——单位r/min（转/分钟）

常见转速为2900r/min或1450r/min（四极电机）。同类型泵，低转速的往往噪音更低、寿命更长，但同等扬程**积和价格更高。不能只看转速高低评判好坏，要结合系统工况。

7. 材质与温度范围

泵体材质（铸铁、球墨铸铁、不锈钢）、叶轮材质（铜、铸铁、不锈钢）以及密封形式（机械密封、填料密封）都直接影响介质适应性和耐温能力。容易被忽略的细节：热水系统若使用常温型橡胶密封，会在短时间内老化泄漏。选择热水型管道泵时，确认密封件材质是否耐高温，比看型号更重要。

四、选型实操流程与边界说明

在实际工程中，按以下步骤操作，能减少不少麻烦：

1. 计算系统流量：根据热负荷或给水需求量，用公式算出最大设计流量。注意同时使用系数，不要盲目叠加。

2. 计算最不利环路阻力：从泵出口到最远用水点，再回到泵入口，逐段计算沿程损失和局部损失（弯头、三通、阀门、设备压降等）。这一步误差最大，很多人凭经验估，容易导致扬程选高或选低。

3. 确定泵型号：在设计流量和扬程条件下，在参数表中找到交叉点，并确认该点落在泵的高效区。优先选择高效区覆盖设计工况的型号。

4. 校核电机功率：确认泵在最大流量点（即管路特性曲线与泵性能曲线交点）的功率不超过电机额定功率，防止过载。

5. 检查安装条件：包括进水侧正压是否足够、进口管路直径是否不小于泵进口口径、出口是否设压力表、基础是否减振等。

需要客观说明的是：没有任何一种管道泵能同时满足所有工况。变频调节可以扩大一定使用范围，但低速时扬程也会下降，且变频器本身有功耗和故障率。如果系统流量波动极大，可以考虑多台泵并联或选用专门的变频泵组。

五、经验总结：几个容易踩坑的细节

1. 只看铭牌，不看性能曲线 铭牌上的流量和扬程是额定点，不等于实际工况。很多泵在铭牌点效率最高，但实际管路阻力可能偏高或偏低，导致泵运行在非高效区。采购时，最好的做法是向供应商索取性能曲线，并核对设计工况点是否落在高效区偏右的位置（通常略大于最小工作流量）。

2. 把“扬程”误解为“压力” 有人看到泵铭牌扬程32m，就认为出口压力一定是0.32MPa。实际是，如果泵的进口有压力（例如来自高位水箱），出口压力会更高；如果进口是负压或被吸空，出口压力会远低于预期。所以在安装时，泵的进口压力必须给予足够重视，否则即使选型正确，运行也不正常。

3. 选型时忽略介质温度 输送80℃热水时，水的密度和粘度略有变化，但最关键的是泵的许用压力随温度会降低。铸铁管道泵在常温下工作压力最高可用到1.0MPa，但在100℃时可能仅允许0.6MPa。这一点很多人在参数表上找不到，但往往写在样本的脚注里。

4. 并联运行时忽视性能差异 多台泵并联用于大流量场合，是一件很常见的做法，但若并联泵的扬程曲线差异较大，低扬程泵可能出现“倒灌”或“空转”，不仅不增加流量，反而增加能耗和维修成本。实际操作中，并联泵的型号和性能应基本一致，且最好采用变频控制实现均衡运行。

5. 忽视电气保护 管道泵没有流量时，若长时间空转，机械密封会干磨发热，很快损坏。很多系统安装了泵却没有安装水断电保护或过载保护。一个小小的问题，会烧毁电机或导致密封泄漏。

6. 忽略进口过滤器的清洁 在循环水系统中，管路里的焊渣、铁屑容易聚集在过滤器处，导致泵的进口压力降低、流量减小，甚至汽蚀。这个问题的特点是：泵出口压力表读数正常或偏高，但末端流量不足。不少维修师傅第一反应是更换泵，实际上清洗过滤器就能解决。

六、维护中常见的“排雷”经验

• 新泵首次启动前，必须手动盘车，确认转子灵活，同时打开排气阀排出泵内气体，避免干运转。

• 机械密封的冷却和润滑依赖液体，泵长时间停用后再次启动，应检查密封腔是否充满液体。

• 如果听见泵内有擦碰声或金属沙沙声，很可能是叶轮与泵体之间有磨损或进入硬质颗粒，应立即停机检查，而不是继续运行等坏。

• 使用变频器驱动管道泵时，注意低速下限通常不应低于额定转速的30%，否则泵的扬程极低，可能无法推动水循环，电机散热也变差。

七、结语

管道泵的型号及参数表是选型的基础，但绝不是全部。真正可靠的做法是：理解每个参数的物理意义，结合系统实际工况进行水力计算，再对照性能曲线确认选点是否合理。在实际操作中，与其纠结“哪个型号最先进”，不如把功夫花在管路阻力和汽蚀余量的校核上——这两个地方才是大部门故障的根源。

希望本文的经验总结能帮助读者避开常见误区。如果你正准备采购或更换管道泵，建议把系统流量、扬程、介质温度、安装位置以及进口侧压力这五项数据整理清楚，再查阅对应厂家的参数表，这样才能选到更匹配、更耐用的产品。
