螺杆泵定子怎么选、什么时候该换？从橡胶材质到失效判据一篇讲透
单螺杆泵能平稳输送污泥、泥浆、高粘度物料，靠的不是叶轮，而是定子与转子之间那层橡胶。定子选错，泵再好也白搭；定子该换不换，轻则流量衰减，重则转子一起报废。这篇把定子的结构原理、材质选择、失效特征、更换判据和运维要点一次讲清楚。
一、定子为什么是单螺杆泵的“心脏”

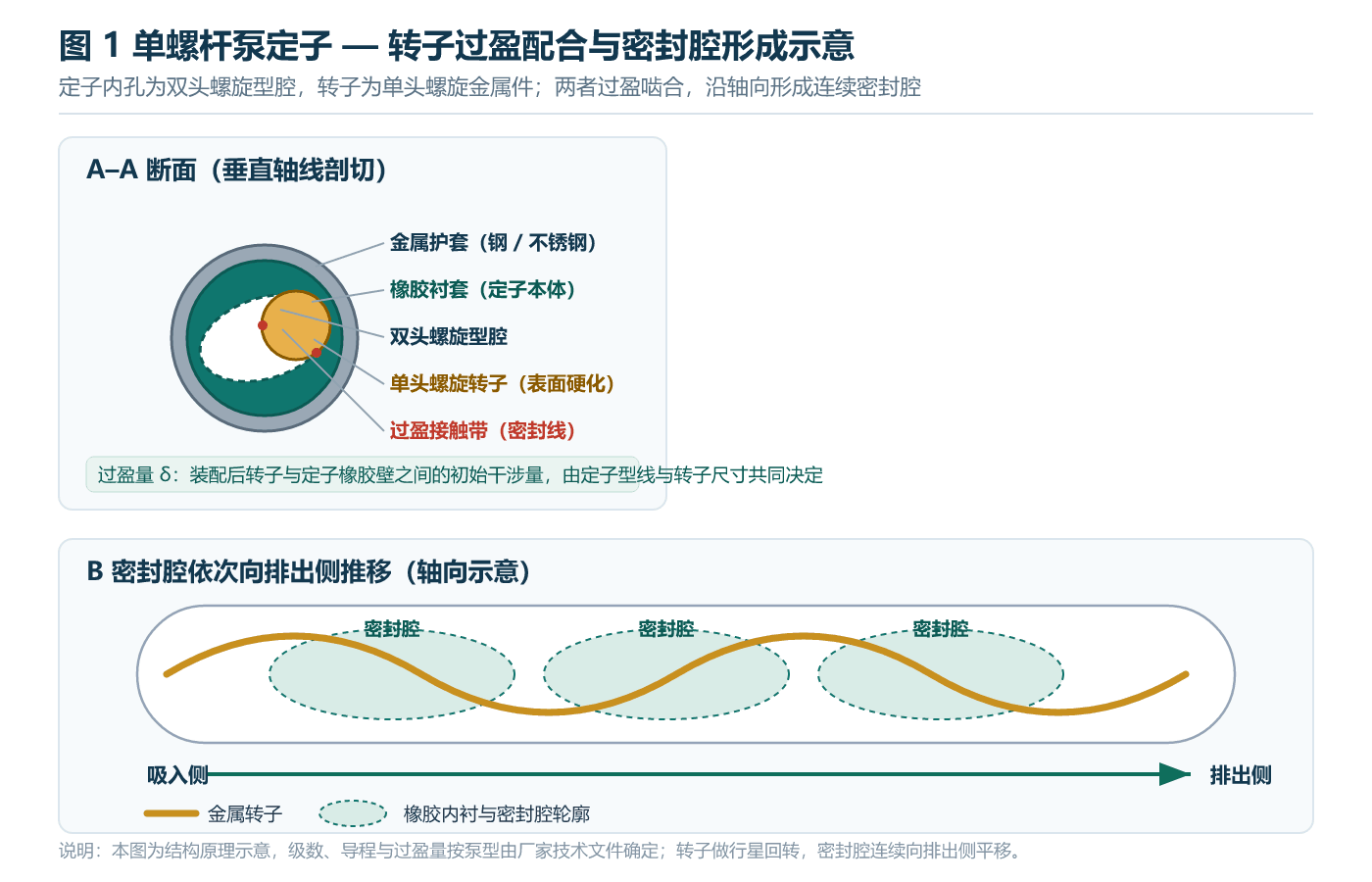

单螺杆泵的定子由金属护套与橡胶衬套一体硫化而成，衬套内孔为双头螺旋型腔；转子为单头螺旋金属件，两者以一定过盈量啮合。转子做行星回转时，定子与转子之间形成一个个独立的密封腔，并连续向排出侧推移，介质是被“推”出去的，而不是被“甩”出去的——这正是单螺杆泵流量脉动小、剪切低、能输送高粘度与含固体颗粒介质的根本原因。
现行机械行业标准 JB/T 8644-2017《单螺杆泵》（2017 年 4 月 12 日发布，2018 年 1 月 1 日实施，代替 JB/T 8644-2007）将适用范围表述为“输送水状、糊状直至高黏度介质的单螺杆泵”，并把 GB/T 29529-2013《泵的噪声测量与评价方法》、GB/T 29531-2013《泵的振动测量与评价方法》列为引用标准，这两项也是现场验收时评价噪声与振动的常用依据（均以标准现行文本为准）。
也正因为输送依赖“橡胶与金属的过盈配合”，定子成为整台泵最核心的易损件：它的状态直接决定流量、排出压力和停机节奏。把定子选对、用好，比纠结泵体参数更能影响长期运行成本。
二、定子材质怎么选：介质、温度、颗粒三条线
定子橡胶没有“最好”，只有“最合适”。工程上沿三条线逐一核对：
第一条线：介质相容性。 介质含油还是含水、是酸是碱、有没有溶剂，决定橡胶大类。选错大类，定子会在几天到几周内溶胀或脆裂——这属于“换同材质也不会改善”的问题。
第二条线：温度。 不仅要看介质常温，还要看运行温升、清洗温度和季节性温差。长期超温会加速橡胶老化变硬。
第三条线：颗粒。 颗粒含量与粒径决定磨损速度，也影响硬度选择。

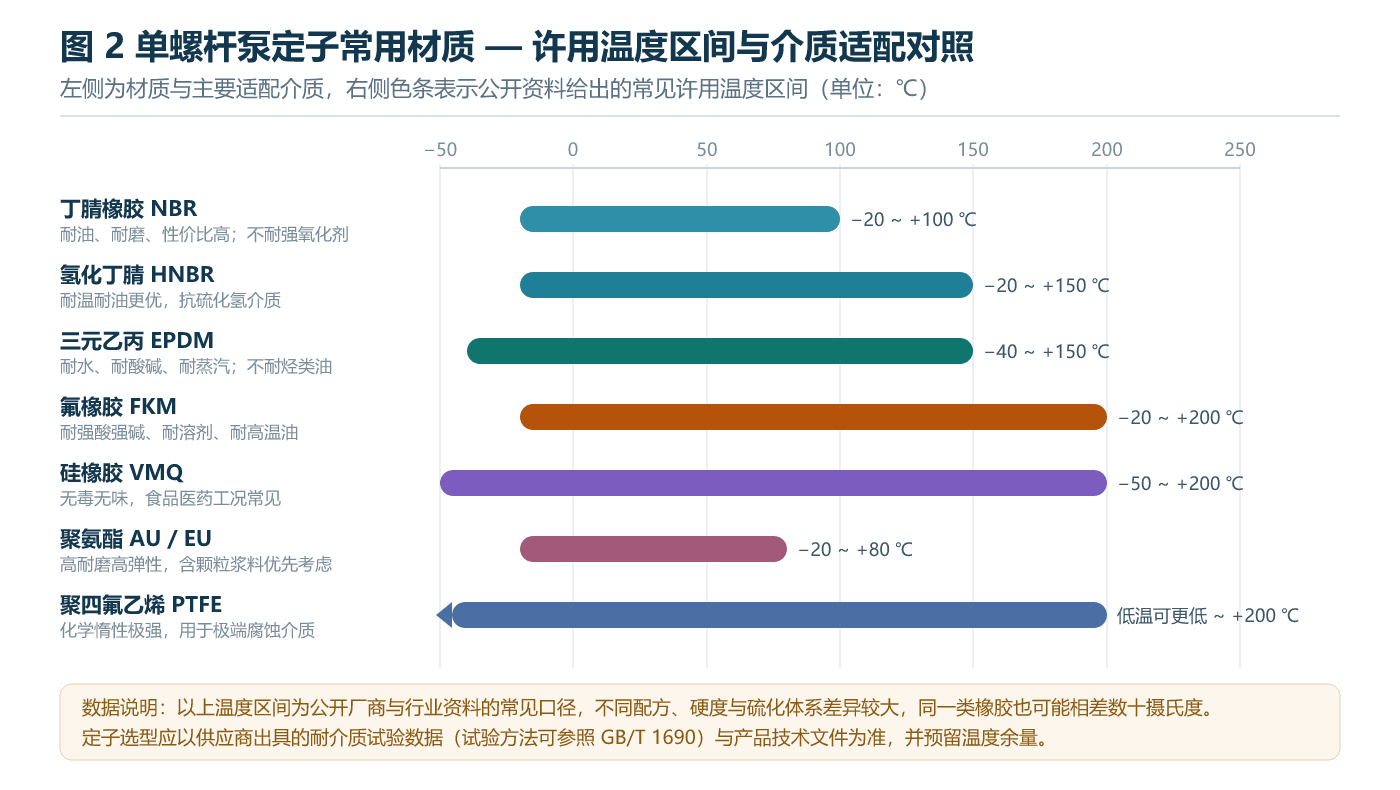

| 材质 | 主要适配 | 主要局限 |
|---|---|---|
| 丁腈橡胶 NBR | 耐油、耐磨，性价比高；石油基介质、水、污水 | 不耐强氧化剂，耐温偏低 |
| 氢化丁腈 HNBR | 耐温耐油优于 NBR，抗硫化氢 | 成本较高 |
| 三元乙丙 EPDM | 耐水、耐酸碱、耐蒸汽、耐老化 | 不耐烃类油，遇油溶胀 |
| 氟橡胶 FKM | 耐强酸强碱、耐溶剂、耐高温油 | 弹性偏低、价格高 |
| 硅橡胶 VMQ | 无毒无味，食品与医药工况常见 | 机械强度偏低、不耐油 |
| 聚氨酯 AU/EU | 高耐磨高弹性，含颗粒浆料优先考虑 | 耐温偏低、不耐酸碱 |
| 聚四氟乙烯 PTFE | 化学惰性极强，极端腐蚀介质 | 刚性大，需填充改性 |
关于硬度，公开厂商与行业资料给出的定子橡胶硬度多在邵氏 A 60～90 之间：含固体颗粒的介质宜选硬度较低、弹性较好的胶料，让橡胶把颗粒“包”住；介质纯净、压力较高时可适当提高硬度以保持型线。
材质相容性不要凭经验猜。规范做法是要求供应商按 GB/T 1690-2010《硫化橡胶或热塑性橡胶 耐液体试验方法》（现行，2011 年 1 月 14 日发布，2011 年 12 月 1 日实施，修改采用 ISO 1817:2005）提供浸泡试验数据，重点看体积变化率、质量变化率与硬度变化（以标准现行文本为准）。更实际的一条：把介质样品寄给定子供应商做浸泡对比，比任何参数表都可靠。
三、定子失效的四种典型面孔
1. 磨损。 内孔出现划痕与切削沟槽，密封腔内漏增大，表现为同转速下流量下降、压力打不上去。多见于含硬颗粒介质、转速偏高的工况。
2. 溶胀。 橡胶变软、发粘、鼓包，甚至掉渣。这是材质与介质不相容的典型信号，常见于用 NBR 输送溶剂类介质、用 EPDM 输送含油介质。
3. 热老化与碳化。 橡胶变硬、龟裂、局部发黑。多由干转、超温或清洗温度超出橡胶耐受范围造成，属于不可逆损伤。
4. 偏磨。 内孔单边磨损。根源往往不在定子本身，而是万向节损坏、转子偏心或安装不同心——只换定子不查这些，新定子很快又会偏磨。

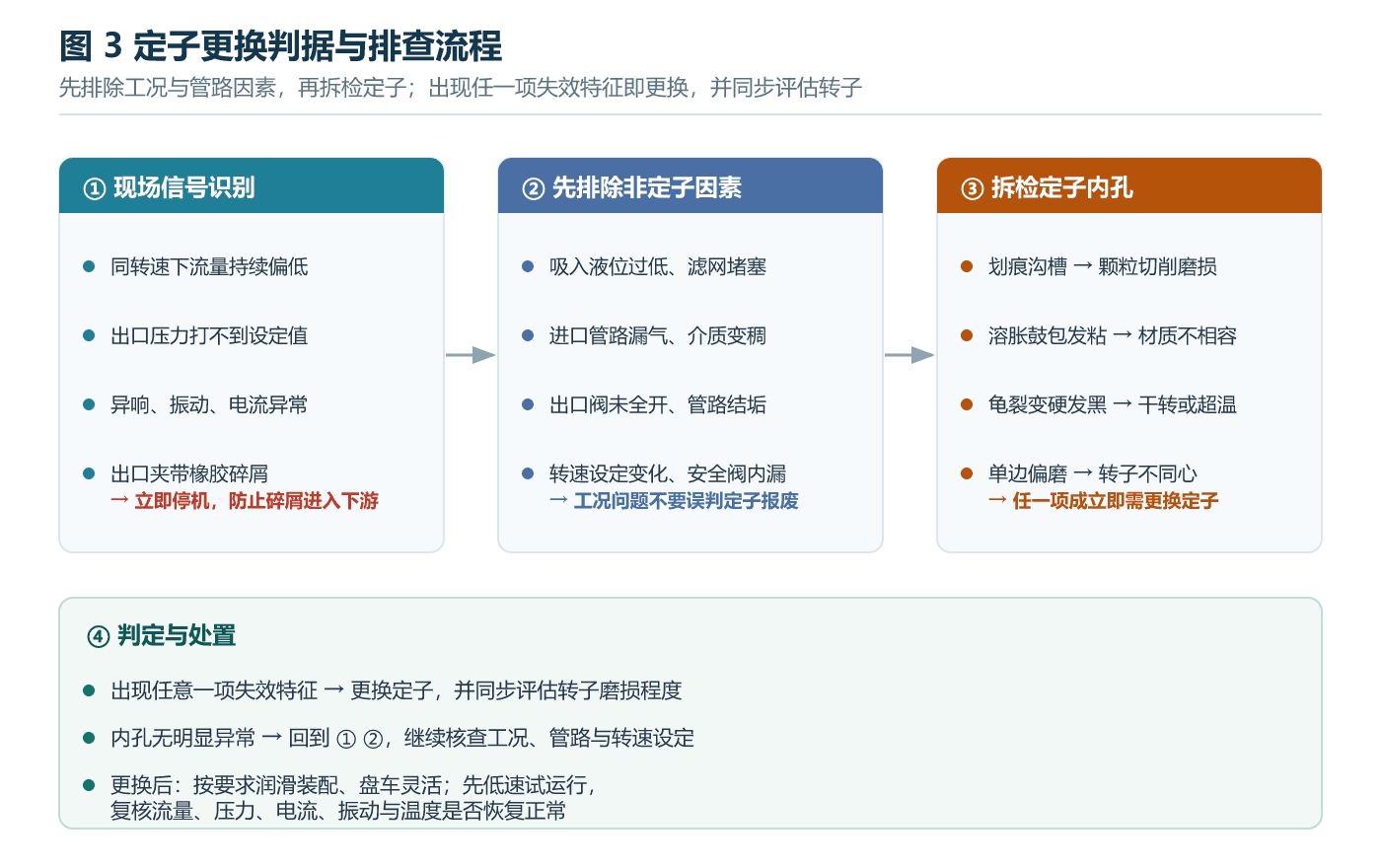

四、什么时候该换：三个信号 + 一次拆检
三个运行信号：
- 同转速下流量持续低于投运初期记录，调高转速也补不回来；
- 出口压力打不到设定值，或压力波动明显；
- 电流、扭矩趋势异常——磨损后过盈量下降，扭矩可能变小并伴随流量不足；介质变稠、憋压或进硬颗粒则可能让扭矩上升。看趋势比看单次数值更有用，建议把运行电流记成台账。
拆检前先排除非定子因素： 吸入液位过低、滤网堵塞、进口管漏气、介质变稠、出口阀未全开、管路结垢缩径、止回阀内漏、变频设定或皮带打滑导致转速变化、安全阀或旁通内漏。把这些排除后再判定子，能避免把工况问题当成定子报废。
拆检判据： 定子内孔出现划痕沟槽、溶胀鼓包、龟裂变硬、局部烧蚀发黑、橡胶碎屑任意一项，即应更换；出口介质中出现橡胶碎屑必须立即停机，防止碎屑进入下游设备。
更换时的四条注意：
- 定子与转子一起评估。转子磨损会让新定子很快失效，该成对更换就不要省。
- 装配润滑要用厂家指定润滑剂，不能图省事抹机油或黄油——油类会让橡胶溶胀。
- 不要用尖锐工具撬装，橡胶密封面被划伤就直接形成内漏通道。
- 装好后先盘车确认灵活，再低速试运行，复核流量、压力、电流、振动与温度正常后才升至工作转速。
定子属于计划性备件，建议常备一件同规格备件，避免临时停机等货。相关规格可直接查看我们的备品备件页面。
五、常见误判
误判一：流量一下降就判定子报废。 实际很多是滤网堵塞、液位下降或管路结垢。先测不同排出压力下的流量，再看吸入侧。
误判二：换定子不查转子。 转子表面磨损、镀铬层脱落会加速新定子磨损，结果“换了又坏”。
误判三：用油类润滑装配橡胶件。 轻则溶胀变形，重则直接报废，费用远大于一小桶专用润滑剂。
误判四：清洗温度不看材质。 在线清洗（CIP）温度若超出橡胶耐受范围，会造成橡胶龟裂。清洗工艺的温度与药剂应与定子材质一并确认。
误判五：干转后“看着没事”继续用。 公开厂商资料普遍指出，缺料干转会在很短时间内造成橡胶不可逆损伤，即使当时看似正常，密封能力也已下降。应加装断料或低液位保护。
六、延长定子寿命的六个运维要点
- 严禁干转：入口加装液位或流量开关，缺料自动停泵；启动前确认泵腔充满介质。
- 控制转速：高粘度、含颗粒介质降转速运行；条件允许时优先“大规格泵 + 低转速”，而不是“小规格泵 + 高转速”。
- 入口过滤：拦截大颗粒与硬质杂质，按介质选择过滤精度并定期清理。
- 控制温度：介质温度控制在橡胶适用区间内，并留出余量；高温介质直接选耐高温材质。
- 减少启停：连续运行工况少启停；需要频繁启停的场合采用变频软启软停。
- 建立台账：记录流量、压力、电流趋势，把“坏了才换”变成“按状态预防性更换”。
当介质对橡胶定子确实不友好——比如强溶剂、高磨损浆料，或工况需要无密封、可干运行的结构时，也可以换一种思路：改用气动力驱动的隔膜泵方案，例如QBY-K系列气动隔膜泵，以氟塑料隔膜过流替代橡胶定子过流。需要产品层面的对比建议，可参考螺杆泵栏目下的G型螺杆泵技术资料。
七、常见问题
Q1：定子多久换一次？ 没有统一周期。公开厂商资料给出的参考区间跨度很大（常见口径约数月至一年以上），实际取决于介质、颗粒含量、温度、转速与运行时长。正确做法是以流量、压力、电流趋势与拆检结果决定更换时机，而不是按固定时间表。
Q2：含油介质能用三元乙丙（EPDM）定子吗？ 不建议。EPDM 不耐烃类油，接触油类会溶胀。含油介质通常选 NBR、HNBR 或 FKM。
Q3：定子硬度越高越耐磨吗？ 不完全。高硬度橡胶保形性好但“吞”颗粒能力差；含固体颗粒的介质通常选硬度较低、弹性好的胶料，纯净介质才适当提高硬度。
Q4：干转了几十秒还能继续用吗？ 停机冷却后拆检。若内孔已变硬、发黑或龟裂，应更换；即使外观正常，也建议加强监测并加装断料保护。
Q5：定子和转子必须成对更换吗？ 不强制，但应同步评估。转子磨损会显著缩短新定子寿命，频繁失效时应成对更换。
Q6：定子备件怎么存放？ 避光、远离臭氧与热源，避免长期受压闭合存放；按厂家说明的储存条件与期限管理。
Q7：验收时噪声和振动按什么标准评价？ 常用 GB/T 29529-2013《泵的噪声测量与评价方法》与 GB/T 29531-2013《泵的振动测量与评价方法》，JB/T 8644-2017 亦将这两项列为引用标准（以标准现行文本为准）。
结语
定子是单螺杆泵的成本中心，也是可靠性中心。选型时把介质、温度、颗粒三条线核清楚，运行时盯住流量、压力、电流三个趋势，拆检时按判据处置、成对评估转子，大多数“定子寿命短”的问题都能从源头解决。
如果您在污泥输送、化工浆料、高粘度物料等工况下遇到定子寿命短、流量衰减或材质选型拿不准的问题，欢迎联系我们沟通工况参数。电话：13588948188，微信：pumpoem_com。
