离心泵的结构详解：9 大部件拆解、叶轮型式怎么选、验收标准怎么看

很多采购和设备管理员把离心泵当成一个”铁疙瘩”——运行不正常了，只会说一句”泵不行了”。实际上，一台离心泵的每一次性能下降，都能在结构上找到对应的位置：叶轮磨损、口环间隙变大、轴封滴漏、轴承发热、对中走偏。把结构看懂，选型、验收、检修这三件事都会顺手得多。本文按”结构拆解 → 叶轮选型 → 材质与密封 → 常见误判 → 验收与运维”的顺序，把离心泵的结构一次讲透。

一、液体在泵里走过的路：两步能量转换，九个部件各司其职

离心泵的工作过程只有两步能量转换：第一步，电机通过泵轴带动叶轮旋转，把机械能转成液体的动能；第二步，蜗壳或导叶把高速甩出的液体收拢、降速，把动能转成压力能。叶轮是唯一的做功部件，其余部件都是在”保护”它、”配套”它。

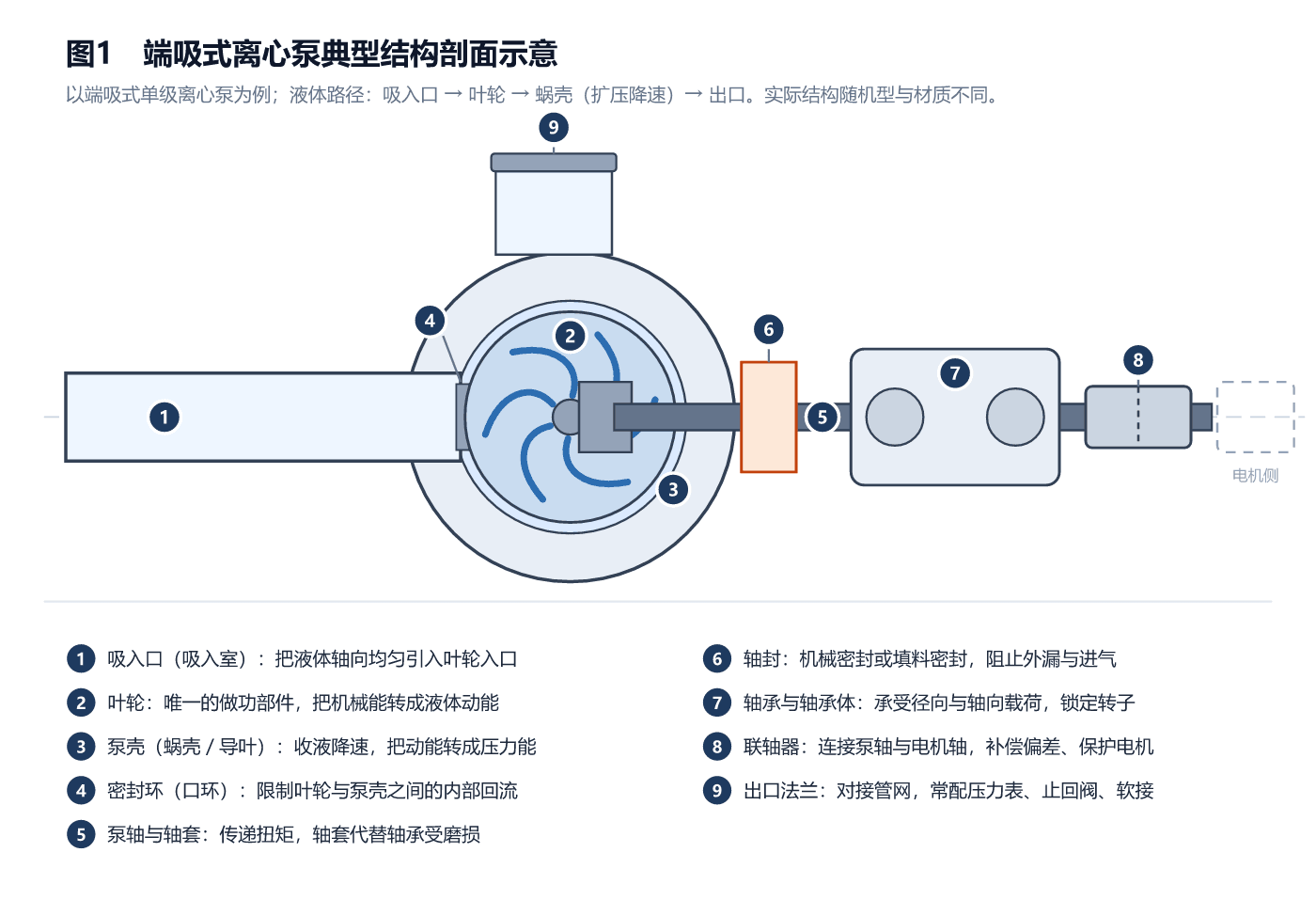

按图 1 的编号，一台端吸式离心泵的九个部件分工如下：

• 吸入口（吸入室）：把液体沿轴向均匀引入叶轮入口，进口流态越均匀，汽蚀风险越低；
• 叶轮：决定流量、扬程和效率的核心，也是磨损、汽蚀最先发生的地方；
• 泵壳（蜗壳／导叶）：收液、扩压，把动能换成压力能，同时承受管路载荷；
• 密封环（口环）：装在叶轮入口外缘与泵壳之间，限制高压侧向吸入侧的内部回流；
• 泵轴与轴套：传递扭矩，轴套代替轴本身承受介质冲刷与磨损；
• 轴封：机械密封或填料密封，阻止液体沿轴外漏、阻止空气停机时吸入；
• 轴承与轴承体：承受径向与轴向载荷，锁定转子的位置；
• 联轴器：连接泵轴与电机轴，补偿安装偏差并起过载保护作用；
• 出口法兰：与管网对接，通常配套压力表、止回阀与软连接。

同一套结构逻辑，横过来就是卧式的 ISW卧式管道离心泵，立起来就是 ISG管道泵，多级串联就是多级泵——结构原理相通，差别只在叶轮级数、吸入口方向和泵壳形式。

二、叶轮怎么选：先看介质，再算比转速

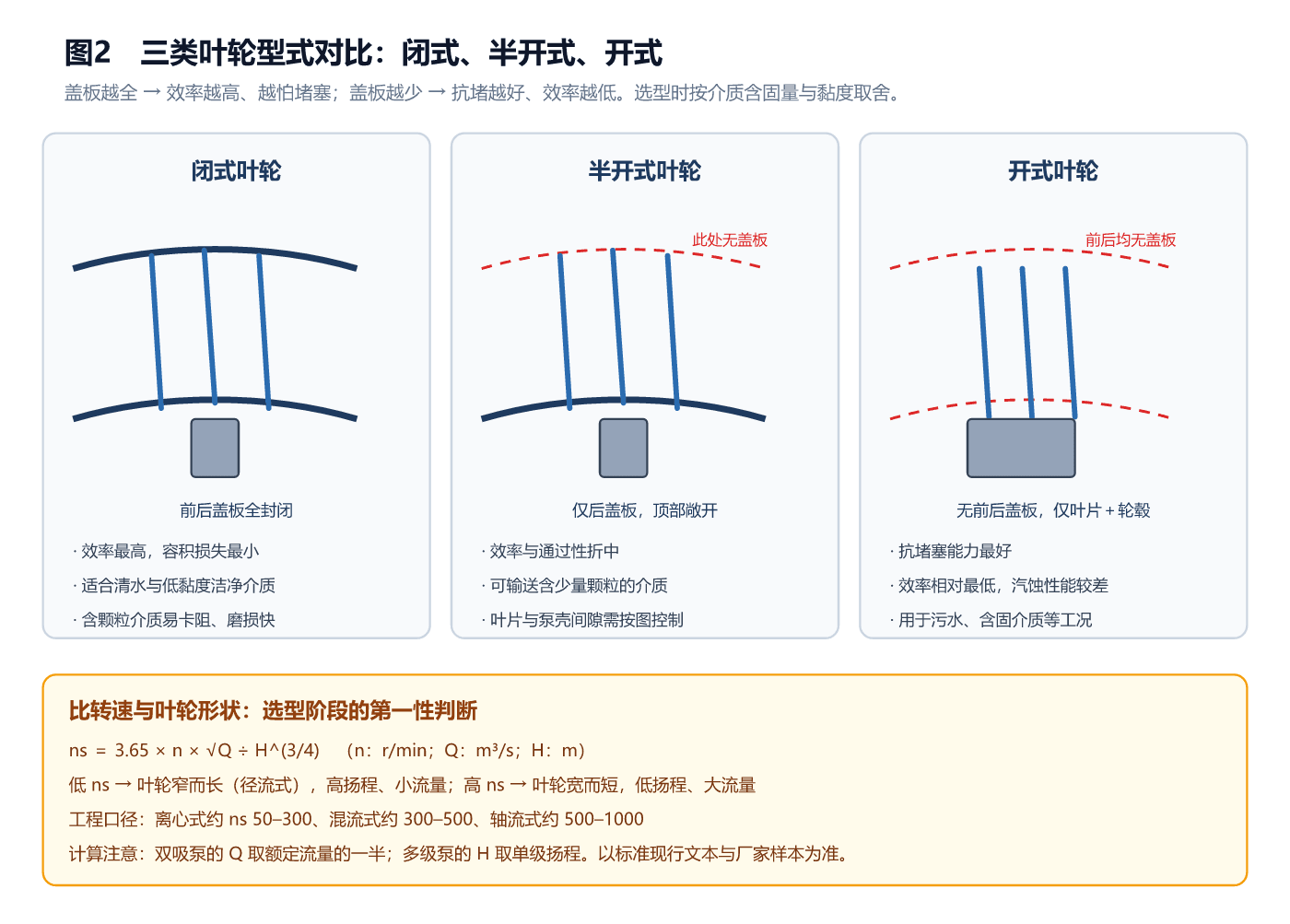

叶轮的型式直接决定了”效率”与”抗堵”这两件互相矛盾的事：

介质之外，第二步是算比转速：ns ＝ 3.65 × n × √Q ÷ H^(³⁄₄)，其中 n 为转速（r/min）、Q 为流量（m³/s）、H 为扬程（m）。工程口径上，离心式约为 ns 50–300、混流式约 300–500、轴流式约 500–1000。低比转速叶轮窄而长，适合高扬程小流量；高比转速叶轮宽而短，适合低扬程大流量。

两个高频计算错误要提醒：双吸泵的 Q 要取额定流量的一半；多级泵的 H 要取单级扬程，取错口径，算出来的叶轮形状会差一个类型。以上为公开工程口径，具体以产品样本与标准现行文本为准。

三、材质与轴封：介质决定底线，结构决定细节

过流部件材质通常按介质腐蚀性与含固量分级：常温清水可用灰铸铁泵体配铸铁或球墨铸铁叶轮；弱腐蚀性、卫生要求高的场合用 304／316L 不锈钢；强腐蚀介质转向氟塑料衬里、双相钢或高合金；含固量高的浆体则看高铬耐磨材质。材质的最终选择应以介质成分、温度、含固量实测数据和厂家样本为准，这里给的是选型逻辑，不是替代。

轴封在填料密封与机械密封之间选：

机械密封的设计、材料与冲洗（支持）系统应满足 GB/T 33509-2017《机械密封通用规范》（现行）；轴向吸入离心泵的密封腔尺寸按 GB/T 5661-2013《轴向吸入离心泵 机械密封和软填料用空腔尺寸》（现行）核对，选密封件时先对空腔尺寸，再谈型号。

密封环（口环）间隙是另一个容易被忽视的结构细节：间隙过小容易咬死，过大则内部回流吃掉流量和效率。口环磨损属于正常损耗，间隙超差即应成对更换，这也是 备品备件 要按泵型号提前配套的原因——同型号泵的口环、轴套、机械密封备齐一套，停机时间能压缩一大半。

四、五个常见误判：都是结构没看懂惹的祸

1. 只看铭牌流量选泵。铭牌只是一个点，实际工作点由泵的扬程曲线与管路阻力曲线共同决定，管路阻力算错，流量就会偏离规定点。
2. 振动一律怪”叶轮不平衡”。1× 转频振动大，先查联轴器对中、地脚与基础松动、口环磨损，最后才怀疑转子平衡。
3. 口环间隙”放大一点不容易咬”。放大间隙确实不咬了，但内泄漏把流量和效率一起吃掉，等于花电费买回流量。
4. 机械密封一漏就换。不查轴套跳动、密封腔尺寸与冲洗（支持）系统，新密封装上去寿命依旧不长。
5. 比转速算错口径。双吸泵的 Q 未取半、多级泵的 H 未按单级扬程，选出的叶轮型式整体偏离。

五、验收与运维：把结构参数变成一张检查表

出厂与到货验收看性能：GB/T 3216-2016《回转动力泵 水力性能验收试验 1级、2级和3级》（等同采用 ISO 9906:2012，现行）规定了 1B／1E／1U、2B／2U、3B 三档验收等级，常见容差口径为 1B 级流量 ±8%、扬程 ±5%、效率 −5%，2B 级 ±16%／±10%／−7%，3B 级 ±18%／±14%／−10%，且规定点汽蚀余量 NPSHr 不允许正偏差——具体数值以标准现行文本为准。技术条件层面，一般用途离心泵可参照 GB/T 5657-2013《离心泵技术条件（Ⅲ类）》（现行），苛刻工况参照 GB/T 16907-2014《离心泵技术条件（Ⅰ类）》（现行）。

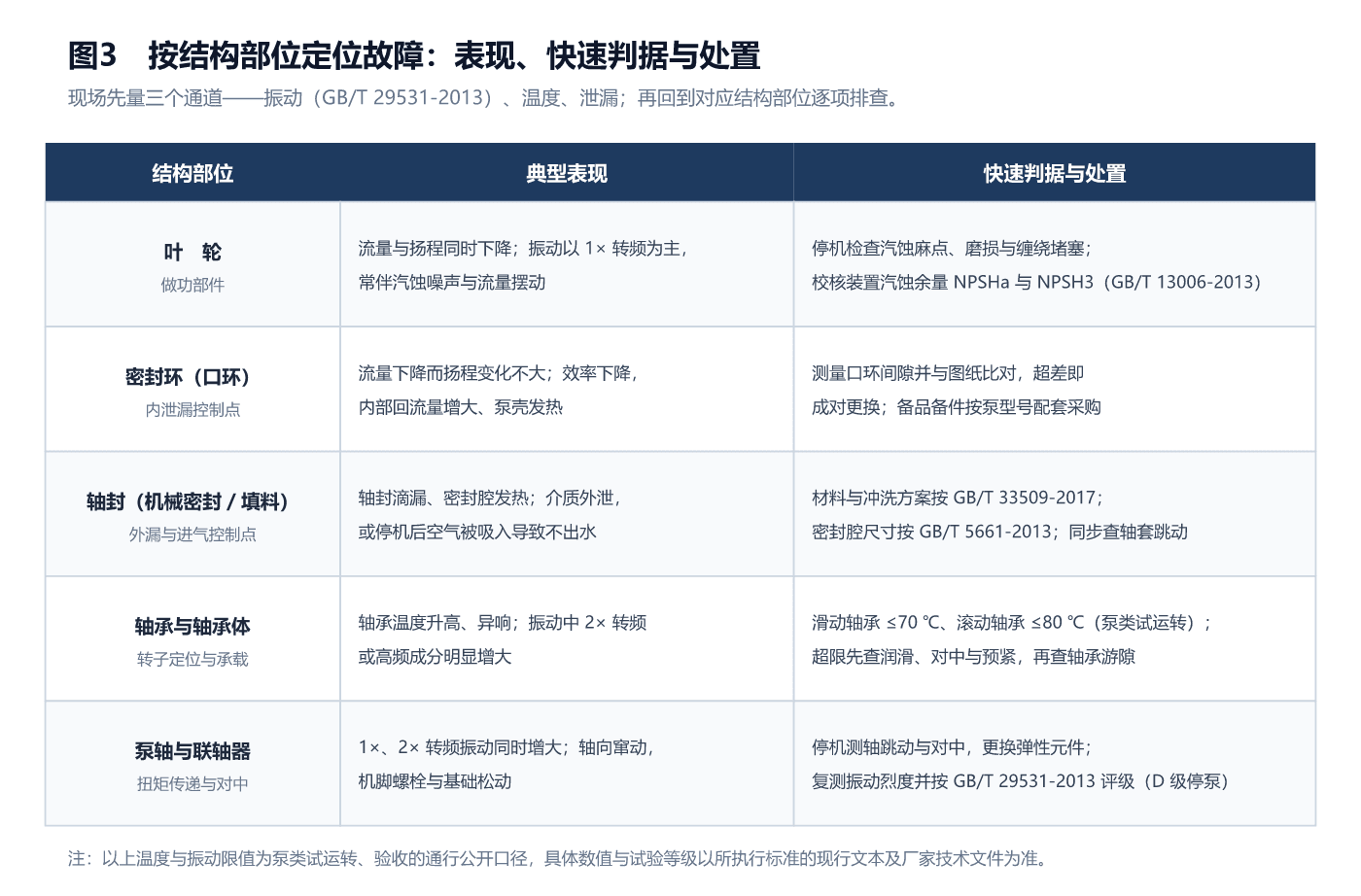

运行点检盯三个通道：

• 振动：按 GB/T 29531-2013《泵的振动测量与评价方法》（现行），适用于转速 600–12000 r/min 的各类泵，测点选在轴承座、底座与出口法兰，每个测点测水平、垂直、轴向三个方向，频段 10 Hz–1 kHz，按泵的中心高与转速分类后评定 A／B／C／D 四级，D 级为不合格，应停泵检查；
• 温度：泵类试运转验收的通行口径是滑动轴承温度不应大于 70 ℃、滚动轴承温度不应大于 80 ℃，轴承温升不应超过环境温度 40 ℃，特殊轴承以设备技术文件为准；
• 密封：试运转阶段机械密封泄漏量的通行口径是不应大于 5 mL/h 且温升正常，填料密封允许微量滴漏但温升必须正常——具体限值以所执行规范的现行文本为准。

能效这条线也在收紧：强制性国家标准 GB 19762-2025《离心泵能效限定值及能效等级》已于 2025 年 2 月 28 日发布、2026 年 3 月 1 日起实施，替代 GB 19762-2007 与 GB 32284-2015，适用范围覆盖单级单吸、单级双吸、管道、多级及轻型多级清水离心泵与相应石油化工离心泵。新采购的 CDLF不锈钢多级泵、管道离心泵等，在招标与验收文件里应同步写明按新标准考核能效等级。系统侧的运行经济性，可参照 GB/T 13469-2021《离心泵、混流泵与轴流泵系统经济运行》（现行）。

常见问题 FAQ

Q1：离心泵和管道泵是什么关系？ 管道泵是离心泵的一种安装形式，立式、进出口在同一轴线上，可直接串在管路中，结构与卧式端吸离心泵一致。ISG、ISW 系列都是典型的管道式离心泵。

Q2：口环间隙多大算正常？ 不同口径、不同温度和不同介质的间隙要求差别很大，没有统一数值，应按泵的装配图纸和厂家技术文件执行；运行中口环磨损后间隙扩大、流量效率下降，超差即成对更换。

Q3：机械密封漏几个滴算正常？ 泵类试运转验收的通行口径是机械密封泄漏量不应大于 5 mL/h，填料密封允许微量滴漏但温升必须正常。运行中出现连续滴漏或密封腔发热，应停机检查端面与轴套跳动。

Q4：流量不够，可以把叶轮车小或加大吗？ 外径切割会同时改变流量、扬程与轴功率，遵循切割定律；允许的切割量与比转速有关，超范围切割会使效率明显下降。应交由厂家按叶轮水力图核算，不建议现场自行处理。

Q5：双吸泵、多级泵的比转速为什么算出来不一样？ 因为口径不同：双吸泵的流量按额定流量的一半代入，多级泵的扬程按单级扬程代入。按整机参数直接套公式，得到的是错误结果。

Q6：GB 19762-2025 实施后，老泵要换吗？ 新标准管的是新制造、新认证的离心泵能效限定值与等级，不追溯已装设备。但在役泵如果效率低、电费占比高，可按系统经济运行思路评估更换或改造，结合全生命周期成本做决策。

结语与联系

结构看懂了，选型就有了判断顺序：先定介质与含固量（叶轮型式与材质），再定流量扬程与比转速（泵型），然后按密封、轴承、口环这些结构细节核对验收与备件清单。
