水泵汽蚀是怎么回事？听懂"砂石声"、算清 NPSH，一篇讲透诊断与预防
在化工园区的污水输送线上、在地下室的泵房里、在循环水站值班室，”泵里有砂石声”是维修人员最怕听到的声音之一。拆开一看，泵里根本没有砂子，但叶轮表面已经被打成了蜂窝——这就是汽蚀（也叫气蚀）。汽蚀不是玄学，它是可以算出来、防得住的。本文从发生机理讲到现场诊断，再到选型与运维，把汽蚀问题一次讲透。

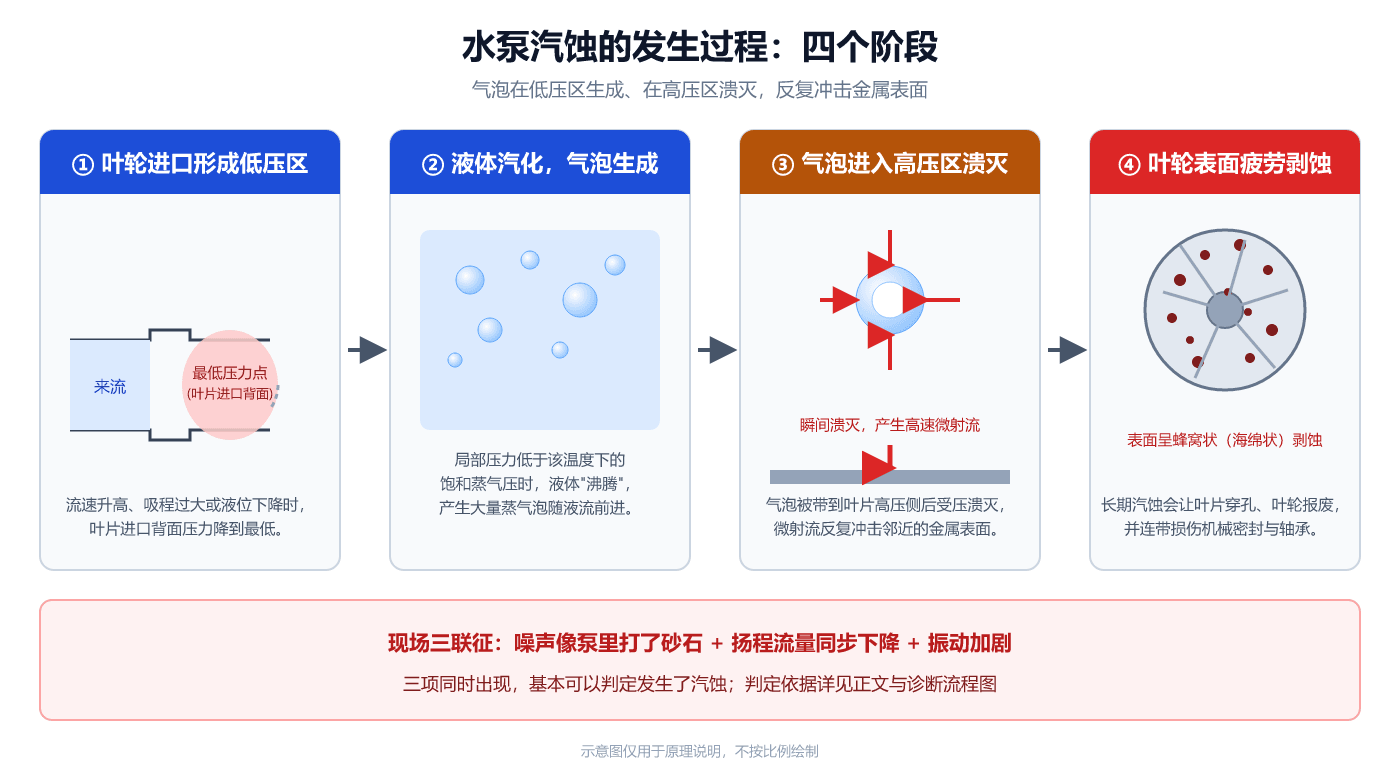

一、汽蚀是怎么发生的：四个阶段
泵运行时，叶轮进口处流速最快、压力最低。当这个最低压力低于液体当前温度下的饱和蒸气压时，液体就在叶片表面就地”汽化”，产生大量蒸气泡——不是水开了，而是低压把它”压开”了。气泡随液流进入叶轮高压区后瞬间受压溃灭，周围液体高速冲向气泡中心形成微射流，像无数把小锤子反复敲击邻近的金属表面。天长日久，叶片表面出现蜂窝状（海绵状）剥蚀，轻则性能衰退，重则叶轮穿孔报废。
现场判定汽蚀有一个”三联征”：
- 噪声像泵里打了砂石（连续、无规律的爆裂声）；
- 流量、扬程同步下降，电流表指针摆动；
- 机组振动明显加剧。
三项同时出现，基本可以判定是汽蚀。
二、看懂 NPSH：汽蚀余量是选型和诊断的钥匙
汽蚀问题最终归结为两个量的对比：
- NPSHa（有效汽蚀余量）：吸入系统”给”到泵进口的、高于饱和蒸气压的那部分能量水头，由装置条件决定；
- NPSHr（必需汽蚀余量）：泵”要”的最低进口能量水头，由泵自身水力设计决定，厂家样本给出，随流量增大而上升。
NPSHa 的工程计算式（各项均以米液柱计）：
NPSHa = 大气压头 + 吸入液面静压头 − 吸上高度 − 吸入管路阻力 − 介质温度下的饱和蒸气压头
两个最常见的”扣分项”必须心里有数：
介质温度。 水的饱和蒸气压随温度上升非常快（1 个标准大气压 = 101.325 kPa，约等于 10.33 m 水柱）：
| 水温 | 饱和蒸气压（kPa） | 蒸气压头（约，m 水柱） |
|---|---|---|
| 20 ℃ | 2.34 | 0.24 |
| 50 ℃ | 12.3 | 1.26 |
| 80 ℃ | 47.4 | 4.83 |
| 100 ℃ | 101.3 | 10.33 |
同样一台泵，抽 20 ℃ 清水余量充足，抽 80 ℃ 热水时 NPSHa 会被蒸气压”吃掉”近 5 米——这就是热水泵、凝结水泵必须灌注安装的原因。
海拔。 大气压随海拔升高而降低。公开资料表明，海拔约 1000 m 处的大气压约比海平面低 12%，折合水柱损失约 1.2 m，高原项目选型必须重新核算。
标准依据（均以标准现行文本为准）：
- GB/T 3216-2016《回转动力泵 水力性能验收试验 1 级、2 级和 3 级》（等同采用 ISO 9906:2012）：NPSHr 采用 NPSH3 判据测定，即扬程下降 3% 时对应的汽蚀余量；且实测 NPSHr 值不允许正偏差。
- GB/T 13006-2013《离心泵、混流泵和轴流泵 汽蚀余量》：给出了常用泵型的 NPSH3 指标，选型对标时可直接引用。
NPSHa 要比 NPSHr 大多少？GB/T 3216 只解决”NPSHr 怎么测”，工程上还要留余量。美国水力学会 ANSI/HI 9.6.1《NPSH 余量指南》的典型建议（以现行版本为准）：
- 一般清水类工程：NPSHa ≥ 1.1×NPSHr，或余量 1.0～1.5 m；
- 化工流程类：1.1～1.2 倍，或余量 0.6～1.0 m；
- 锅炉给水等高能头、易汽化工况：1.3 倍以上。
国内工程界的通用做法与之接近：常温清水泵按 NPSHa ≥ 1.1×NPSHr 且余量不小于 0.5～1.0 m 校核。
三、方案对比：从安装方式到泵型，把汽蚀风险前置解决
| 方案 / 泵型 | 吸入方式 | 汽蚀风险 | 典型场景 |
|---|---|---|---|
| ISG 立式管道泵 | 吸上或灌注，受进口管路布置影响大 | 中 | 楼宇空调循环、管道增压 |
| ISW 卧式管道离心泵 | 吸上高度有限（受大气压与 NPSH 限制，常按 5～7 m 以内考虑，水温海拔越高越小） | 中 | 建筑给水、工业循环水 |
| CDLF 不锈钢多级泵 | 灌注式为主，低 NPSHr 设计 | 低 | 高扬程增压、反渗透给水 |
| WQ/QW 潜水排污泵 | 泵体淹没于水中，NPSHa 天然充足 | 极低 | 污水提升、集水坑排水 |
三条选型要点：
- 能灌注、别吸上。 把泵装到液面以下（倒灌安装），NPSHa 直接加上一段液柱，是成本最低的”抗汽蚀改造”。
- 吸入管路”短、直、粗”。 吸入管比泵进口放大一到两档，少用弯头；偏心变径顶平安装，避免积气。
- 苛刻工况直接选低 NPSHr 泵型。 高吸程、热水、易挥发介质等工况，与其事后打补丁，不如选型阶段就按 NPSHa ≥ 1.1×NPSHr 核算。
邦瀑 ISG 系列立式管道泵、ISW 卧式管道离心泵、CDLF 不锈钢多级泵与WQ/QW 系列潜水排污泵覆盖了从楼宇到工业现场的大多数吸入条件。选型时把工况告诉我们，我们按最不利点核算 NPSHa。
四、材质与密封：让偶发汽蚀不演变成大修
汽蚀剥蚀本质上是高频疲劳破坏，材质之间的耐汽蚀能力差别很大：普通灰铸铁叶轮在汽蚀区剥蚀最快；奥氏体不锈钢、铝青铜等延展性好的材料抗汽蚀性能明显更好，是抗汽蚀叶轮的常用材料；化工强腐蚀介质则按介质特性选衬氟或高合金材质。对已出现麻点的叶轮，行业常见做法是打磨后堆焊不锈钢或涂覆抗汽蚀涂层修复，但剥蚀较深时应直接更换。
容易被忽略的是机械密封：汽蚀引起的高频振动与压力脉动会让密封端面液膜失稳，寿命大幅缩短。现场常见”叶轮还没打穿、密封先坏了”的情况——反复更换密封却找不到原因时，应该回头检查是不是汽蚀在作怪。

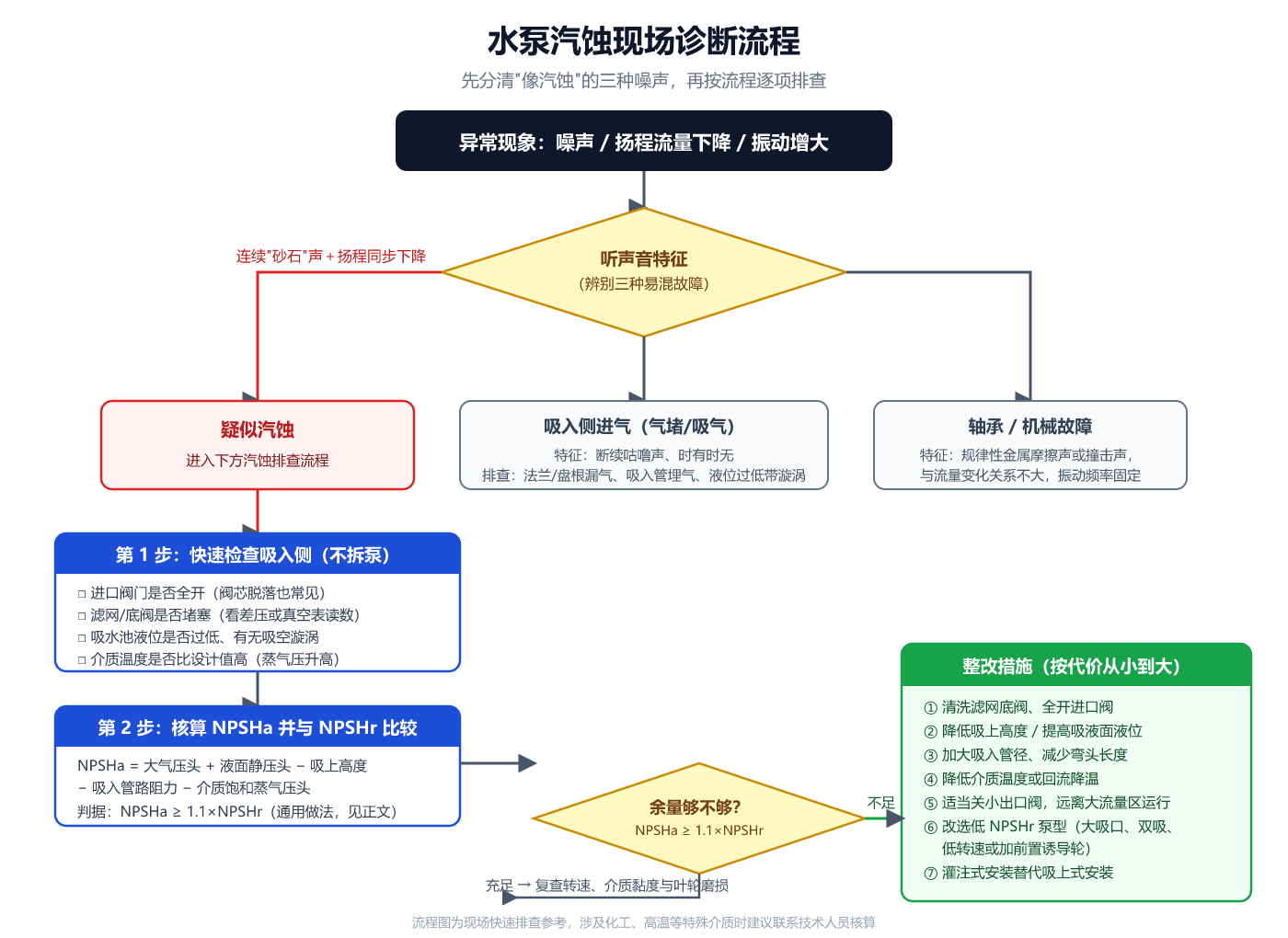

五、四种常见误判，别急着换泵
- 误判一：一听异响就查电机。 电机轴承损坏是规律性摩擦声；汽蚀是连续爆裂的”砂石声”，并伴随扬程流量下降——关小出口阀后噪声明显减轻的，基本就是汽蚀。
- 误判二：把气堵当汽蚀。 吸入侧法兰、盘根漏气也会产生类似噪声，但时断时续；汽蚀噪声连续且与流量强相关。漏气换一百台泵也没用，先涂肥皂水查法兰。
- 误判三：扬程掉了去清出口管路。 多数”突然掉压”的根子在吸入侧：滤网/底阀堵塞、进口阀没全开、液位过低。先查吸入侧，再动出口。

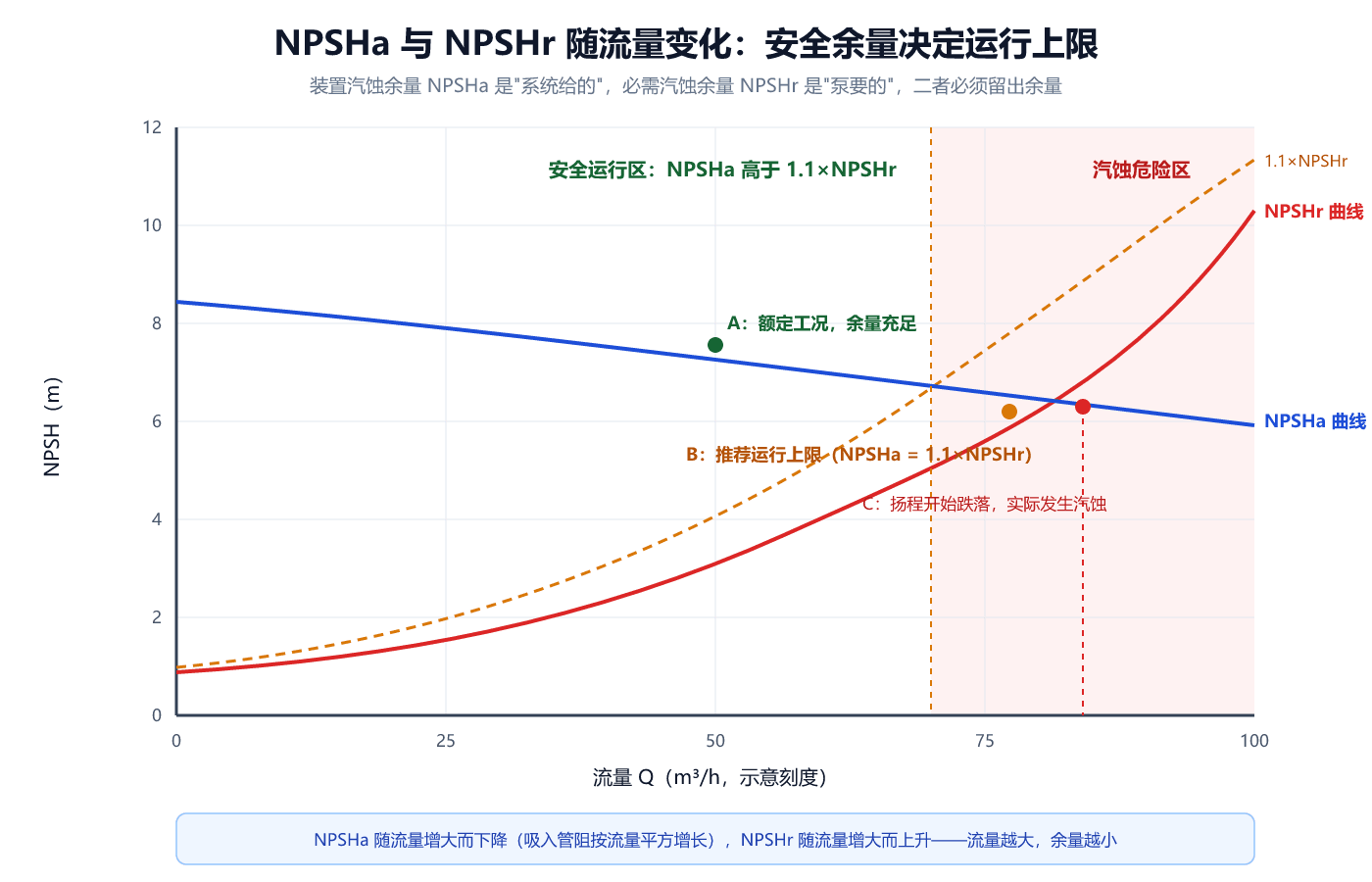

- 误判四：觉得”大流量跑一跑没事”。 NPSHr 随流量上升、NPSHa 随流量下降，大流量端恰恰是余量最小、最容易汽蚀的工况点，长期大流量运行等于慢性摧残叶轮。
六、运维清单：五个动作让汽蚀无处藏身
- 建立基准：新泵投运时记录进口真空（压力）表、出口压力、电流读数，作为日后对比基准。
- 盯住真空表：进口真空度异常升高，往往是滤网堵塞或液位下降，是汽蚀的前兆信号。
- 管住液位和温度：把吸水池最低液位、介质最高温度写进操作规程，越限先降负荷再查原因。
- 运行点靠近额定点：避免长期在大流量端运行；确需大流量时，与厂家复核 NPSH 余量。
- 备好易损件：叶轮、机械密封按易损件管理（MRO），发现早期麻点及时处理，避免叶轮穿孔后连带损伤泵轴与泵壳。
七、FAQ：关于汽蚀的七个高频问题
Q1：汽蚀和气堵是一回事吗？ 不是。汽蚀是泵内局部压力低于饱和蒸气压引起的液体汽化，气泡在泵内高压区溃灭；气堵/吸气是外界空气经漏点进入吸入管路。现象相似，处理方法完全不同。
Q2：NPSHr 是不是越小越好？ 对同一泵型，NPSHr 小意味着抗汽蚀能力强，但过分追求低 NPSHr 往往要牺牲效率或加大进口尺寸。正确思路是按实际工况核算 NPSHa，留足 1.1 倍余量即可。
Q3：为什么泵夏天容易汽蚀、冬天没事？ 水温高则蒸气压大，NPSHa 变小。从 20 ℃ 升到 50 ℃，蒸气压头差约 1 m；若水源来自暴晒的屋顶水箱，影响更明显。
Q4：关小出口阀汽蚀声就消失，是不是修好了？ 关小出口阀降低流量后 NPSHr 下降，噪声确实会减轻，但这只是权宜之计，长期节流还增加电耗。应排查吸入侧根源，必要时改管路或换低 NPSHr 泵型。
Q5：叶轮出现蜂窝麻面还能继续用吗？ 应尽早修复或更换。剥蚀是加速发展的：表面粗糙后流态更乱、汽蚀进一步加剧，直至穿孔，并可能波及泵轴与密封。
Q6：潜水泵有没有汽蚀问题？ WQ/QW 这类潜水排污泵泵体淹没在水下，NPSHa 天然充足，基本不存在吸上式汽蚀问题；但集水坑液位过低、来水带漩涡卷入空气时，同样会出现噪声振动，此时应保证液位或加装防漩涡措施。
Q7：找厂家选型时，怎么把汽蚀风险提前讲清楚？ 把”最不利工况”一次给全：最低吸液位、最高介质温度、最大流量、所在海拔；要求厂家提供 NPSHr 曲线，并按 NPSHa ≥ 1.1×NPSHr 复核，写进技术协议。
结语
汽蚀可以算、可以防。记住三句话：噪声像砂石就要停下来查；NPSHa ≥ 1.1×NPSHr 是底线；能灌注、别吸上。 如果您正在为高吸程、热水输送、化工介质等工况的汽蚀问题头疼，欢迎把工况发给我们，上海邦瀑泵业按最不利点为您免费核算选型。
