G型螺杆泵

G型螺杆泵是一种内啮合的密闭式螺杆泵,属转子式容积泵,由于这种泵对介质的适应性强,流动平稳,吸入性能好,压力脉动小,除可以输送各种可流动的介质外,还可以输送高粘稠介质、含有硬质悬浮颗粒或固体颗粒的介质、含有纤维的介质,调节性能好,范围宽,效率高,因此,在环境保护、船舶、石油、医药、日化、食品、酿造、建筑、采矿、化学、印刷、造纸、电厂、锅炉等行业得到广泛应用。
999.00

G型螺杆泵‌概述:


        G型螺杆泵是一种内啮合的密闭式螺杆泵,属转子式容积泵,由于这种泵对介质的适应性强,流动平稳,吸入性能好,压力脉动小,除可以输送各种可流动的介质外,还可以输送高粘稠介质、含有硬质悬浮颗粒或固体颗粒的介质、含有纤维的介质,调节性能好,范围宽,效率高,因此,在环境保护、船舶、石油、医药、日化、食品、酿造、建筑、采矿、化学、印刷、造纸、电厂、锅炉等行业得到广泛应用。

G型螺杆泵‌工作原理:


        G型螺杆泵‌是一种内啮合回转式容积泵,主要工作部件是偏心螺杆(转子)和固定的衬套(定子),由于转、定子的特殊几何形状,分别形成数个单独的密封容腔,转子的运行,将各个密封腔内的介质连续地、匀速地、容积不变地从吸入端输送到压出端。由于有这些特性,G型单螺杆泵适合下列工况的工作:
1.输送高粘度的介质;
2.输送含有固体颗粒或纤维的介质;
3.要求连续、压力稳定、不出现周期性压力波动;
4.要求搅动小、不破坏被输送介质的固有结构;
5.较低的噪声。

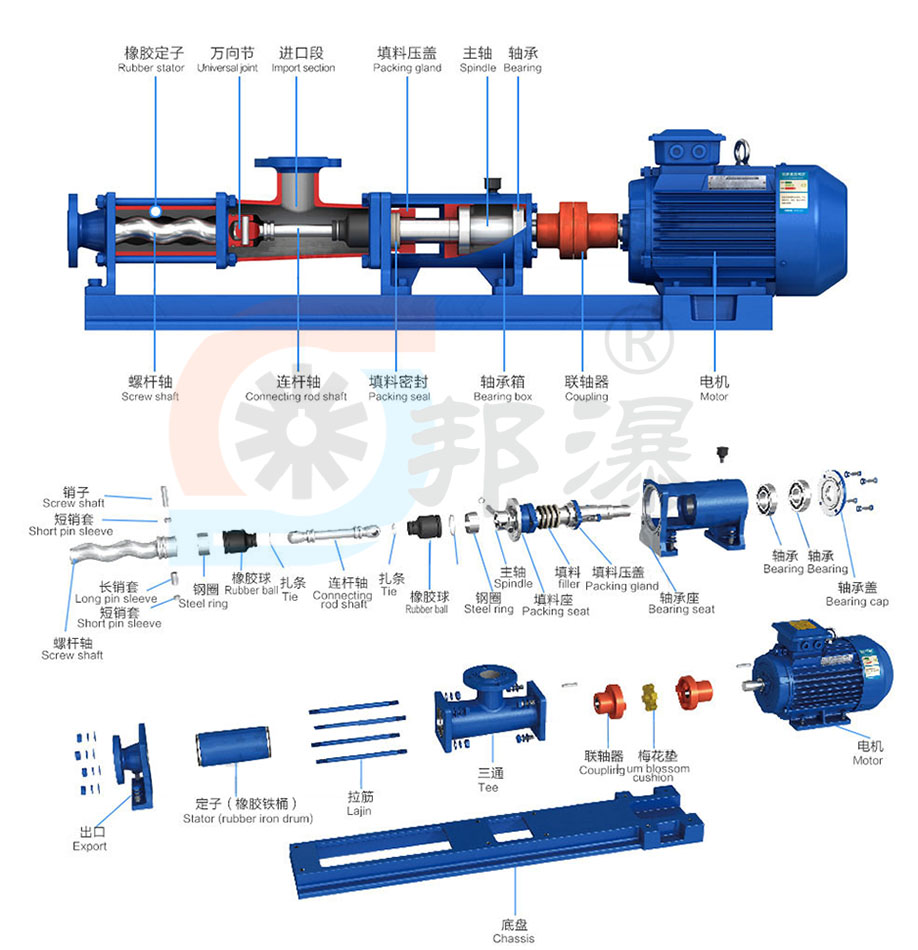

G型螺杆泵结构:


G型螺杆泵选型参考:


型号 流量
(m3/h)
压力
(Mpa)
允许
高转数
(r/min)
电机
功率
(kw)
必需汽
蚀余量
(m)

进口法
兰通径
(mm)

出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
G20-1 0.8 0.6 960 0.75 4 25 25 1.5 25
G20-2 1.2 1.5
G25-1 2 0.6 960 1.5 32 25 2 30
G25-2 1.2 2.2
G30-1 5 0.6 960 2.2 50 40 2.5 35
G30-2 1.2 3
G35-1 8 0.6 960 3 65 50 3 40
G35-2 1.2 4
G40-1 12 0.6 960 4 80 65 3.8 45
G40-2 1.2 5.5
G50-1 20 0.6 960 5.5 4.5 100 80 5 50
G50-2 1.2 7.5
G60-1 30 0.6 960 11 5 125 100 6 60
G60-2 1.2 15
G70-1 45 0.6 720 11 150 125 8 70
G70-2 1.2 18.5
G85-1 55 0.6 500 15 150 150 10 80
G85-2 1.2 22
G105-1 80 0.6 400 22 200 150 15 110
G105-2 1.2 30
G135-1 150 0.6 380 37 250 200 20 150
G135-2 1.2 55

G型螺杆泵的材质:


        G型螺杆泵可以根据介质的输送要求来定制不同的材质,最普通的材质为铸铁材质,输送含有一定腐蚀性的介质时,可以定制不锈钢304,或者不锈钢316L材质,定子、转子、连杆轴、以及主轴和三通这些部件均可以按需定制不同的材质。
