污水泵自动手动控制线路：主回路、液位启停与故障排查一篇讲清
在污水处理站、地下室集水坑、厂区雨污提升井里，最让人头疼的不是泵坏了，而是“泵明明是好的，却就是不启动”。大量所谓“泵故障”，最后都查到控制线路上：转换开关停在停止档、浮球被缠住、热继电器整定偏小、控制线压降太大……本文把污水泵“手动/自动”控制线路完整拆开：由哪几部分组成、两条支路怎么配合、液位怎么整定、出问题按什么顺序查。

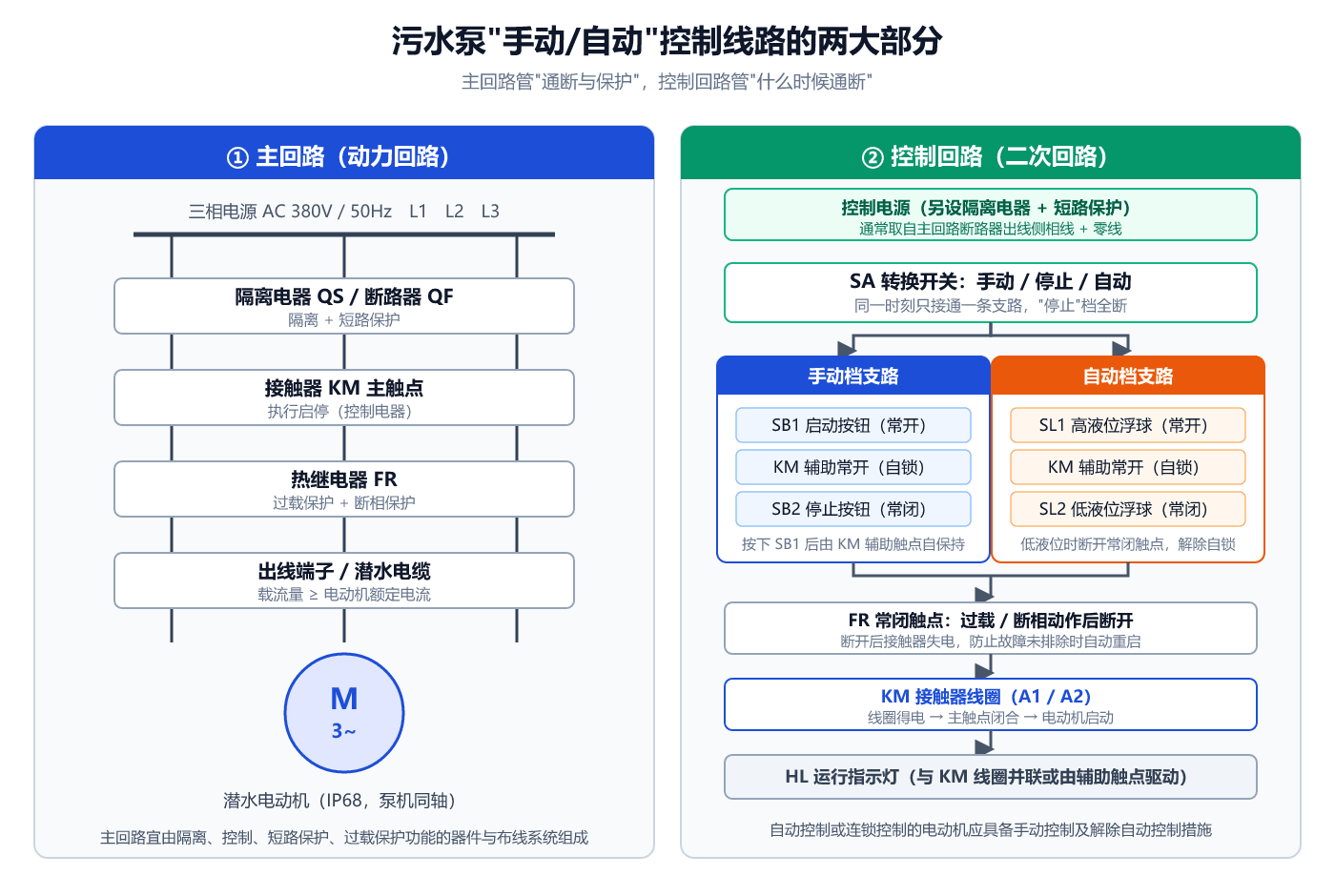

一、先看全景：一套控制线路 = 主回路 + 控制回路
主回路（动力回路）管“通断与保护”。GB 50055-2011《通用用电设备配电设计规范》第 2.4.1 条明确：低压交流电动机主回路宜由具有隔离、控制、短路保护、过载保护功能的器件和布线系统组成。落到污水泵上，就是从上到下四件套：隔离电器与断路器 → 接触器主触点 → 热继电器 → 出线端子与潜水电缆；主回路导线、电缆的载流量不应小于电动机的额定电流（第 2.4.5 条），潜水电缆长期泡在水里，截面宁大勿小。
控制回路（二次回路）管“什么时候通断”。它通常取自主回路断路器出线侧的相线与零线，核心元件是：转换开关 SA（手动/停止/自动三档）、启停按钮、浮球或液位开关、接触器线圈、运行指示灯。GB 50055-2011 第 2.5.1 条要求控制回路应装设隔离电器和短路保护电器——只有当主回路短路保护器件能有效保护控制回路线路，或接线简单、线路很短且有可靠机械防护时才可不另装设。不少自制控制箱漏掉了这一路保护，控制线一旦破损接地，就可能出现“没按启动泵自己转起来”的危险局面。
二、手动档与自动档的接线逻辑
两条支路共用同一个接触器线圈，靠转换开关 SA 的三档触点互斥：
- 手动档支路：SA 手动档闭合 → “SB1 启动按钮（常开）与 KM 辅助常开并联” → “SB2 停止按钮（常闭）” → 接触器线圈。按下 SB1 后，KM 辅助常开闭合形成自锁，松手后泵继续运行；按 SB2 断开自锁即停机。
- 自动档支路：SA 自动档闭合 → “高液位浮球 SL1（常开）与 KM 辅助常开并联” → “低液位浮球 SL2（常闭）” → 接触器线圈。液位涨到启泵液位，SL1 闭合启动并自锁；降到停泵液位，SL2 断开解除自锁而停机。
两条支路都串进热继电器 FR 的常闭触点：过载或断相动作后接触器失电，在故障排除、FR 复位之前不会自动重启——这对无人值守的泵站尤其重要。
规范上有两条“硬要求”值得写进验收清单：
- GB 50055-2011 第 2.5.4 条：自动控制或连锁控制的电动机应有手动控制和解除自动控制的措施——“手动/停止/自动”三档转换开关不是可选配件，而是规范要求的必备项。
- GB 50265-2022《泵站设计标准》（2022 年 12 月 1 日实施）第 11.13 节：泵站被控设备宜设“手动、自动、切除”三种运行方式，并应在机旁和中控室设置独立的硬布线紧急停机回路——自动化程度越高，越要保留一条不经过程序、直接断电的通路。
泵型按 GB/T 24674-2021《污水污物潜水电泵》（2021 年 11 月 1 日实施，代替 2009 版）选配，控制柜按泵的额定电流预留足够余量。
三、液位整定：决定“每小时启动几次”的隐藏参数

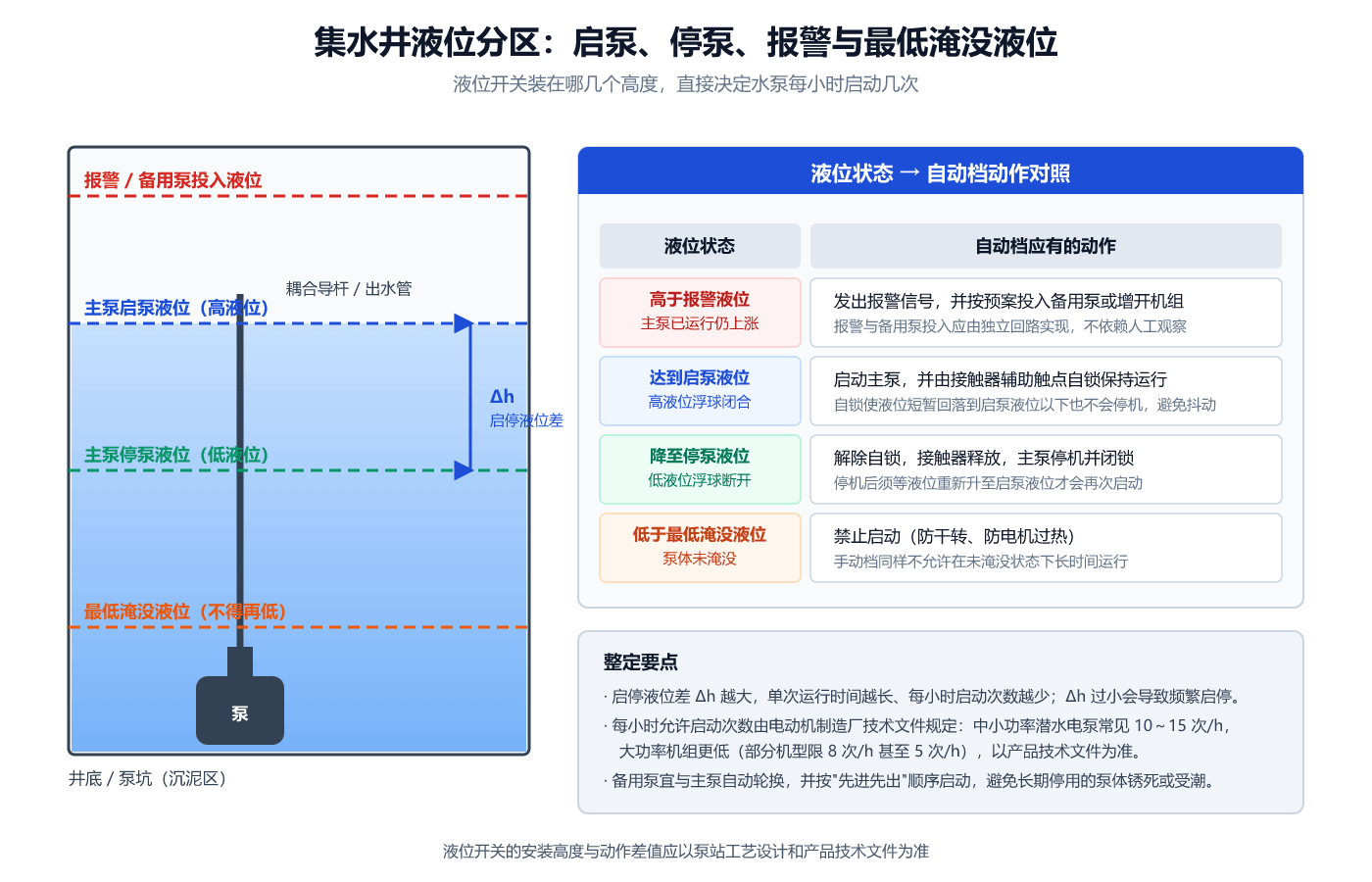

控制线路接对了，还要把液位整定对。四个高度从上到下依次是：报警/备用泵投入液位、主泵启泵液位、主泵停泵液位、最低淹没液位。
启泵液位与停泵液位之间的高差 Δh 是关键：Δh 太小，泵一启就停、一停又启，接触器和电机都在受罪；Δh 太大，又要求集水井有足够的调蓄容积。每小时允许启动次数由电动机制造厂技术文件规定，公开产品资料给出的量级是：中小功率潜水电泵常见 10～15 次/h，大功率机组更低（有的限 8 次/h，更大的机组甚至限 5 次/h），务必以所用泵的产品技术文件为准。
最低淹没液位之下禁止启动：潜水电泵靠水冷却电机、润滑密封，露出水面运行很快过热；手动档也不允许在未淹没状态下长时间试转。
两条电源条件同样常被忽略：一是电源电压与额定值的偏差应控制在标准允许范围内（GB/T 755《旋转电机 定额和性能》，公开资料常引用的限值为 ±5%，以标准现行文本为准）；二是控制线路过长、截面过小时，线圈端电压可能低于释放电压而“吸不住”，GB 50055-2011 第 2.2.2 条要求起动时保证接触器线圈的电压不低于释放电压。
四、元件选型与整定的硬指标
| 元件 | 选型 / 整定要点 | 依据 |
|---|---|---|
| 断路器、熔断器 | 瞬动过电流脱扣器整定电流取电动机启动电流周期分量最大有效值的 2～2.5 倍 | GB 50055-2011 第 2.3.5 条 |
| 接触器 | 按 AC-3 使用类别选型（笼型电动机起动、运行中分断），AC-3 额定工作电流 ≥ 电动机额定电流；采用高效电机的场合建议按 AC-3e 校核 | GB/T 14048.4-2020 |
| 热继电器 | 整定电流应接近但不小于电动机额定电流；脱扣级别分 10A、10、20、30、40 级，普通水泵常用 10 级，大惯性负载按实际启动时间选 20⁄30 级 | GB 50055-2011 第 2.3.9 条、GB/T 14048.4-2020 |
| 断相保护 | 连续运行的三相电动机，采用熔断器保护时应装设断相保护，采用低压断路器保护时宜装设；断相保护器件宜采用断相保护热继电器 | GB 50055-2011 第 2.3.10 条 |
| 主回路电缆 | 载流量不应小于电动机额定电流，并按机械强度和电压损失校验 | GB 50055-2011 第 2.4.5 条 |
（以上均以标准现行文本为准。）

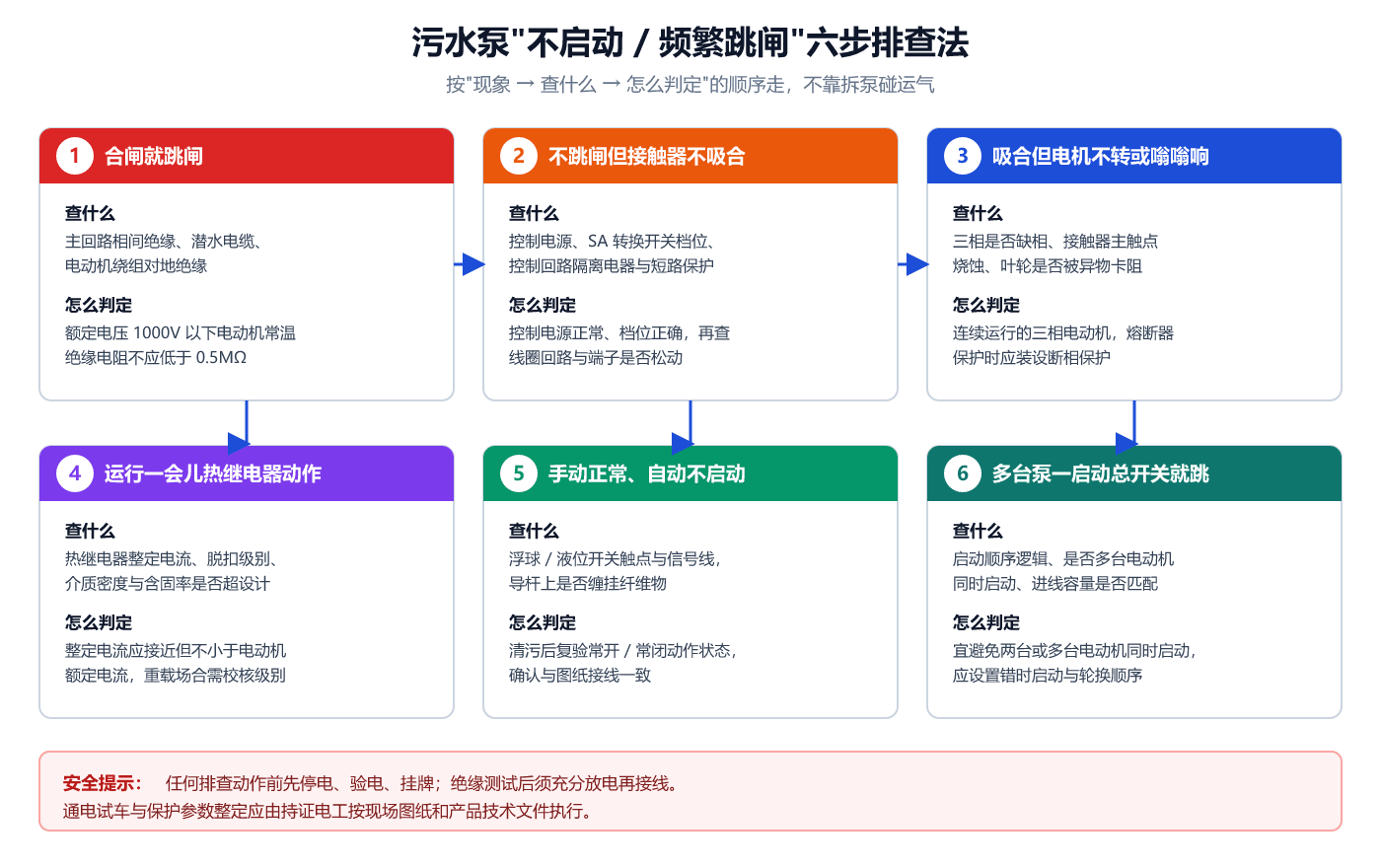

五、六个常见误判
- “泵烧了”其实是热继电器整定偏小。 整定电流低于电机额定电流，或脱扣级别选得偏快，泵还没到额定转速就被切掉。先核对整定值与铭牌，再谈换泵。
- “浮球坏了”其实是浮球被缠住。 纤维、毛发、编织袋会在浮球导杆上结成“辫子”，浮球卡在半空，液位到了触点也不动作。清理后复测触点状态即可判断好坏。
- “接触器质量差”其实是控制线压降。 线路长、线径细，线圈端电压不足，吸合抖动、触点烧蚀。先量线圈端电压，再换接触器。
- “自动档失灵”其实是开关停在停止档。 三档开关卡在中间位，或低液位浮球的常闭触点没有复位，自动支路根本没通电。
- “总开关容量不够”其实是多台泵同时启动。 启动电流叠加导致进线开关跳闸。GB 50265-2022 第 11.13 节要求互为备用的电动机按自动轮换优先启动顺序设计，并宜避免两台或多台电动机同时启动。
- “跳闸就是短路”其实是绝缘受潮。 长期停用的潜水泵绝缘下降，一合闸就跳。额定电压 1000V 以下的电动机，常温下绕组绝缘电阻不应低于 0.5 MΩ（GB 50150-2016《电气装置安装工程 电气设备交接试验标准》第 7.0.3 条），低于该值应先干燥处理或检修，而不是反复强送电。
六、日常运维清单
- 每月：手动/自动两档各试运行一次，确认开关、按钮、指示灯与接触器吸合正常；
- 每季度：清理浮球与导杆上的缠绕物，核对启泵、停泵液位是否漂移；检查控制柜有无凝露、端子有无松动；
- 每半年：测量电机绕组绝缘电阻并记录趋势，与上次数据对比；
- 备泵管理：主备泵定期自动轮换，避免备用泵长期不用锈死；
- 备件常备：接触器、热继电器、浮球/液位开关、按钮、指示灯等易损件建议常备，配套的密封件与易损件可从备品备件页面了解。
常见问题 FAQ
Q1：手动/自动转换开关能不能只用两档？ 不建议。规范要求自动控制的电动机应有手动控制和解除自动控制的措施，“停止”档还承担检修断电的隔离作用，三档都不能省。
Q2：浮球开关和液位计该用哪个？ 浮球开关结构简单、成本最低，适合单泵或双泵的启停控制；连续式液位计配合 PLC 适合多泵轮换、需要记录液位曲线的场合。先看泵站规模和控制要求，再谈预算。
Q3：为什么泵一启就停、一停又启？ 多数是启泵液位与停泵液位的高差整定得太小，或浮球行程受限导致动作区间变窄。先核对液位高差与每小时启动次数是否超出泵技术文件的允许值。
Q4：热继电器跳了，复位后马上又能开，是不是就不用管了？ 不是。能复位说明元件本身没坏，但动作原因（过载、断相、介质超设计）还在。复位前应先测电流、查叶轮是否卡阻、核对整定值。
Q5：控制柜需要配断相保护吗？ 连续运行的三相电动机，采用熔断器保护时应装设断相保护，采用低压断路器保护时宜装设。潜水泵缺相继续运行，绕组很快烧毁，建议按“应装设”执行。
写在最后
控制线路是污水泵系统里最便宜、也最容易出问题的部分。把主回路四件套配齐、把手动/停止/自动三档留足、把液位整定和启动次数卡住，绝大多数“泵不启动”都能在现场快速定位。选泵与配套控制柜可以一步到位：WQ(QW)潜水排污泵是污水提升的主力机型，更完整的泵型谱可参考排污泵栏目，成套的启停与轮换控制可查看控制系统页面。
