计量泵工作原理详解，从结构到调试的经验总结与踩坑排雷

很多人在刚接触计量泵时，容易被“计量”两个字带偏，以为它只是一个精度稍高的普通泵。实际操作中会发现，计量泵的核心并不是“泵”本身，而是“计量”背后的整套控制逻辑和机械传动配合。这篇文章从经验总结的角度，把计量泵的工作原理拆开讲清楚，同时把那些容易被忽略的细节和常犯的错误一并梳理出来。

一、计量泵的基本工作逻辑：它不是“转”，而是“推”

计量泵最常见的形式是往复式容积泵。它的工作原理可以概括为：通过机械力使泵腔内容积发生周期性变化，从而吸入和排出液体，且每次排出的液体体积在理论上恒定。这个“恒定”不是靠流量计反馈调节，而是靠泵头的结构尺寸和驱动行程来保证。

与离心泵依靠高速旋转产生离心力不同，计量泵通常采用柱塞、活塞或隔膜作为直接接触液体的元件。以隔膜计量泵为例，电机带动蜗轮蜗杆或偏心机构，推动隔膜做往复运动。隔膜向前时，泵腔内的液体被挤压出去；隔膜向后时，泵腔容积增大，吸入液体。进出口的单向阀（止回阀）保证液体只能单向流动。

实际操作中需要注意：很多新手以为只要电机转起来，泵就能精确计量。但计量泵的“计量”依赖于一个关键条件——泵腔必须完全充满液体，且单向阀密封可靠。如果吸入管路泄漏或阀球被卡住，流量会明显下降，但泵依然在“转”，这时仪表上看不出来，直到工艺参数出现偏差才会被发现。

二、流量调节的两种常见原理：行程调节与变频调节

计量泵的流量调节并不像普通泵那样靠出口阀门开度，而是通过改变柱塞或隔膜的有效行程长度，或者改变每分钟的往复次数来实现。

1. 行程调节原理

在行程调节中，曲柄连杆机构带动柱塞运动，但柱塞的行程长度可以通过调节偏心距或改变连杆位置来改变。行程越长，每次排出的液体体积越大；行程越短，流量越小。这种调节方式的优势在于，即便泵速不变，流量也能实现近似线性的变化，且重复性相对稳定。

容易被忽略的细节是：行程调节通常是带刻度盘的，但刻度值与实际流量并非完全线性对应，尤其是在小行程（比如10%以下）时，由于柱塞密封处的微小泄漏和单向阀的开启滞后，实际流量会比理论值偏低。很多人常犯的错误是直接按刻度盘数值去换算工艺流量，结果发现系统里少加了药剂。经验做法是：在泵第一次投用或更换介质后，用标准量筒或电子秤对几个典型行程点做实际标定，至少标定30%、60%、100%三个点，然后绘制实际流量曲线。

2. 变频调节原理

变频调节通过改变电机转速来改变往复频率，从而改变单位时间内排放次数，实现流量变化。这种调节方式接线和调试相对简单，而且可以在不改变泵头结构的情况下完成远程自动控制。

但它的客观限制也很明显：当转速过低时，每分钟往复次数太少，流量输出脉动加剧，甚至可能出现泵在吸入冲程尚未完成时，出口单向阀提前关闭的情况，导致计量不准。此外，变频电机的低速运转会降低风扇散热效率，长时间低速运行可能造成电机温度偏高。所以如果工艺要求流量调节范围很大（如10%以下），单纯用变频调节往往不如行程调节可靠。实际操作中，很多系统采用“变速箱调节行程+变频微调”，但这不是通用方案，需根据介质黏度和压力要求单独评估。

三、计量泵的“心脏”：单向阀是如何影响精度的

单向阀（止回阀）是计量泵最容易出问题的部位。按照常用的球阀结构，吸入时出口阀关闭，液体从入口阀进入泵腔；排出时入口阀关闭，液体从出口阀压出。阀球与阀座的贴合度、弹簧力大小、阀球的材质，都会直接影响密封性和动作响应速度。

很多人常犯的错误是：只看阀球有没有磨损，忽略了阀座密封面的细小划痕。实际操作中，哪怕阀座上有头发丝般的沟痕，在高压下也会出现微量回流，导致流量下降，且这种下降是缓慢累积的，不容易察觉。更隐蔽的是，当介质含有微小固体颗粒（比如悬浮物）时，颗粒可能卡在阀球和阀座之间，表现为流量忽大忽小。排查时，别急着换阀球，先拆下阀座用放大镜观察密封面，再用干净的软布蘸取适合的溶剂轻拭，观察有无颗粒残渣。

另一个细节是阀球的复位速度。泵速过快时，阀球在阀腔内可能来不及完全落座就被推上去，造成倒流。所以并非泵速越高越好，尤其是输送低黏度介质（如水）时，转速上限通常受阀球惯性限制。建议在调试时逐渐提高频率，同时观察出口压力表或流量曲线，一旦出现脉动幅度突然变大，就说明阀球动作已经跟不上，需要降频或更换更轻的阀球。

四、隔膜与柱塞：不同结构的适用边界

计量泵按液力端结构可分为柱塞式和隔膜式。

柱塞式计量泵：柱塞直接与被输送液体接触，柱塞在密封填料中往复运动。它的优点是压力可以做得较高，流量精度相对容易控制。局限性是密封填料会磨损，且存在微小泄漏，不适合输送有毒、易燃或不允许外泄的介质。操作中需要定期调整填料压盖的松紧度，太松会漏液，太紧会加剧柱塞磨损并增加功耗。

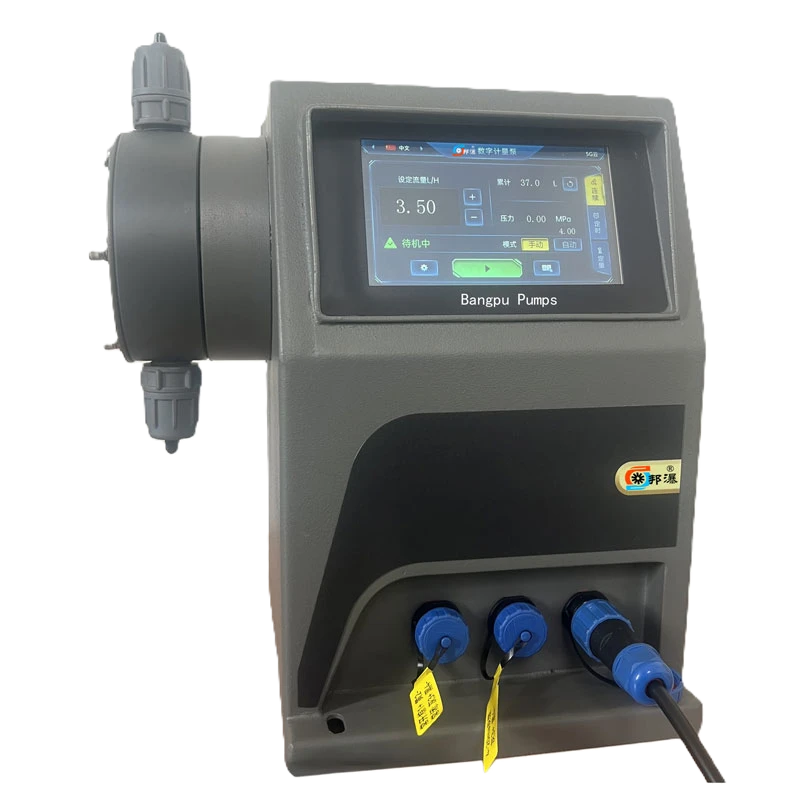

隔膜式计量泵：通过隔膜将柱塞或液压油与介质隔开，介质只接触泵头和隔膜，没有动态密封泄漏点。这一特点使其特别适合输送腐蚀性、易挥发或有毒介质。但隔膜本身是易损件，承受反复挠曲，可能出现疲劳破裂。容易被忽略的细节是：隔膜破裂初期并不一定会大量漏液，因为液压油侧和介质侧的压差可能使隔膜先出现微小针孔，介质慢慢渗入液压油中，造成流量减小或压力不稳。有些系统配置了隔膜破裂传感器，但没有传感器时，只能定期拆检隔膜，或者通过对比液压油箱的油位变化来间接判断。

五、实际调试中的踩坑记录

坑1：管路布置对计量精度的干扰

计量泵是容积式泵，它对管路中的气阻和阻力变化非常敏感。很多人把泵安装好后，直接接上软管就开始运行，结果发现流量比标称值小很多。最常见的原因是吸液管路过长或过高，导致吸入阻力过大，泵在吸液冲程时来不及完全充满泵腔，形成“气穴”或部分真空。经验做法是：吸入管路尽量短而直，管径不小于泵入口公称直径，且泵的安装位置尽可能靠近供液罐底部（但需留足检修空间）。如果供液罐液位经常变化，要注意最低液位时的净正吸入压头（NPSH）是否满足要求，否则泵虽能转，但流量无法保证。

坑2：出口背压不足导致过冲

很多人以为计量泵只要频繁启停就能精确加药，忽略了出口需要保持一定的背压。计量泵的排出阀和单向阀依靠压力差来动作，如果出口管路直接敞口排入大气，且管路很短，在排出冲程结束时，出口管路内液体惯性可能使阀球重新弹开，产生二次流动，导致实际排出量略大于理论值。这就是为什么大多数计量泵要求出口至少有0.1~0.2 MPa背压。实际操作中，可以在出口管路上加一个安全阀或背压阀，或者适当延长出口管路并设一个垂直向上的弯头，利用液柱高度制造稳定背压。

坑3：忽略介质温度变化

液体黏度随温度变化非常明显。对于同一台计量泵，输送20℃的水和输送60℃的水，其单向阀的密封性能、柱塞副的间隙泄漏量都会不同。更麻烦的是，有些介质在泵腔内受热（如外界日晒、电机热量传递）后会产生气泡，这些气泡会占据泵腔体积，导致计量偏差。很多人常犯的错误是只在冷态时校准流量，到了夏季或厂房升温后，流量就变了。建议在介质输送管路和泵腔周围做好保温或隔热，并在工艺允许范围内，尽量保持介质温度稳定。

坑4：安装基础不平整

计量泵属于往复式设备，运行中会产生周期性振动。如果基础不稳固或地脚螺栓松动，泵体会出现轻微位移，导致传动机构的行程发生微小变化。这种变化平时看不出来，但在需要高重复精度的场合（比如连续加药）会造成批次间差异。经验是把泵安装在有减振垫的铁质底座上，并用水平尺校准纵横方向水平度，误差控制在0.1 mm/m以内。同时，定期检查电机与减速机之间的联轴器是否对中，对中不良会加剧隔膜或柱塞的侧向力，缩短密封寿命。

坑5：入口过滤器选得过大或过密

为了保护单向阀，很多泵入口前会装过滤器。但过滤器目数过高或滤网面积不足，会导致吸入阻力大幅增加，尤其是在介质黏度稍大时，泵就会出现抽空现象。实际操作中，建议选用比泵入口管径大2~3号的过滤器壳体，滤网目数不建议高于80目（具体视介质颗粒情况而定），并确保过滤器能够方便拆卸清洗。有些系统装了双联过滤器切换使用，但切换阀内部泄漏也会影响计量精度，需定期检查切换阀是否完全关断。

六、如何评估一台计量泵的性能：别只看铭牌流量

很多采购人员在选型时只关注额定流量和排出压力，却忽略了一个重要参数——重复精度。重复精度反映了同一台泵多次运行时实际流量与设定流量的偏差程度。通常的计量泵产品会标明“稳态精度 ±1%”或“±0.5%”，但这个数值是在标准工况（常温清水、规定背压、规定行程）下测得的。实际工况变了，精度就会变化。

客观来讲：没有任何一种计量泵能在所有流量点都保持恒定精度。小流量下（小于最大流量的20%），由于密封泄漏占比上升，相对误差会明显增大。因此，如果你的工艺需要在5%~100%范围内都有较高计量精度，建议不要选择单台泵，而应考虑两台泵并联（一台大量程，一台小量程）或者采用脉冲多路叠加的方式。这不是为了解决技术问题，而是从实际使用可靠性出发的常规选择。

七、润滑与维护：容易被忽略的长期因素

计量泵的传动箱内通常有润滑油，用于润滑蜗轮蜗杆、曲柄连杆等运动部件。很多人认为润滑油只要不缺就行，忽略了油的清洁度和含水量。实际操作中，如果输送介质易挥发泄漏，比如氯化氢气体，它可能渗入传动箱与润滑油发生反应，导致润滑油乳化、变质，进而加剧轴承磨损。建议每三个月检查一次油位和油质，发现油色变白或出现金属粉末时立即更换，并检查油封。

隔膜泵的液压油腔（如果有）也需要定期排气。在更换隔膜或维修后，液压油腔残余空气会导致隔膜行程不正常，表现为流量不稳定或泵头内产生异常敲击声。排气方法通常是松开液压油腔顶部的排气螺钉，手动盘车数次直到排出的油无气泡为止。这个细节在说明书里往往只提一句，但实际操作中，很多人漏掉这一步，导致维修后泵一直不好用。
