离心泵怎么选、怎么验收？从工况点到 GB/T 3216 精度等级，一篇讲透
工业与建筑领域用得最多的泵，几乎都出自离心泵这一族：楼宇加压常用的 ISG管道泵、中央空调机房里的 ISW卧式管道离心泵，再到高层供水与锅炉补水用的 CDLF不锈钢多级泵，原理都是叶轮旋转把机械能转化为液体的动能与压力能。原理相同，选型水平却差别巨大：同一组流量扬程要求，选对了一用十年，选错了年年停机。这篇文章把离心泵选型拆成四个环节——工况拆解、参数对比、材质密封、验收定级——并整理出验收环节最容易踩的五个坑。
一、先把工况拆成”一个点”
很多人拿着一张”要 50 m³/h”的单子来选泵。流量只是一半，另一半是扬程，而扬程不是拍出来的：
- 几何扬程 Hst：从吸液面到最高出液点的垂直高差；密闭系统还要叠加进出口的静压差；
- 管路损失：与流量的平方近似成正比，管径偏小一档、多一个弯头、阀门关小，损失都会明显上升；
- 两者相加，得到管路特性曲线 H = Hst + S·Q²。

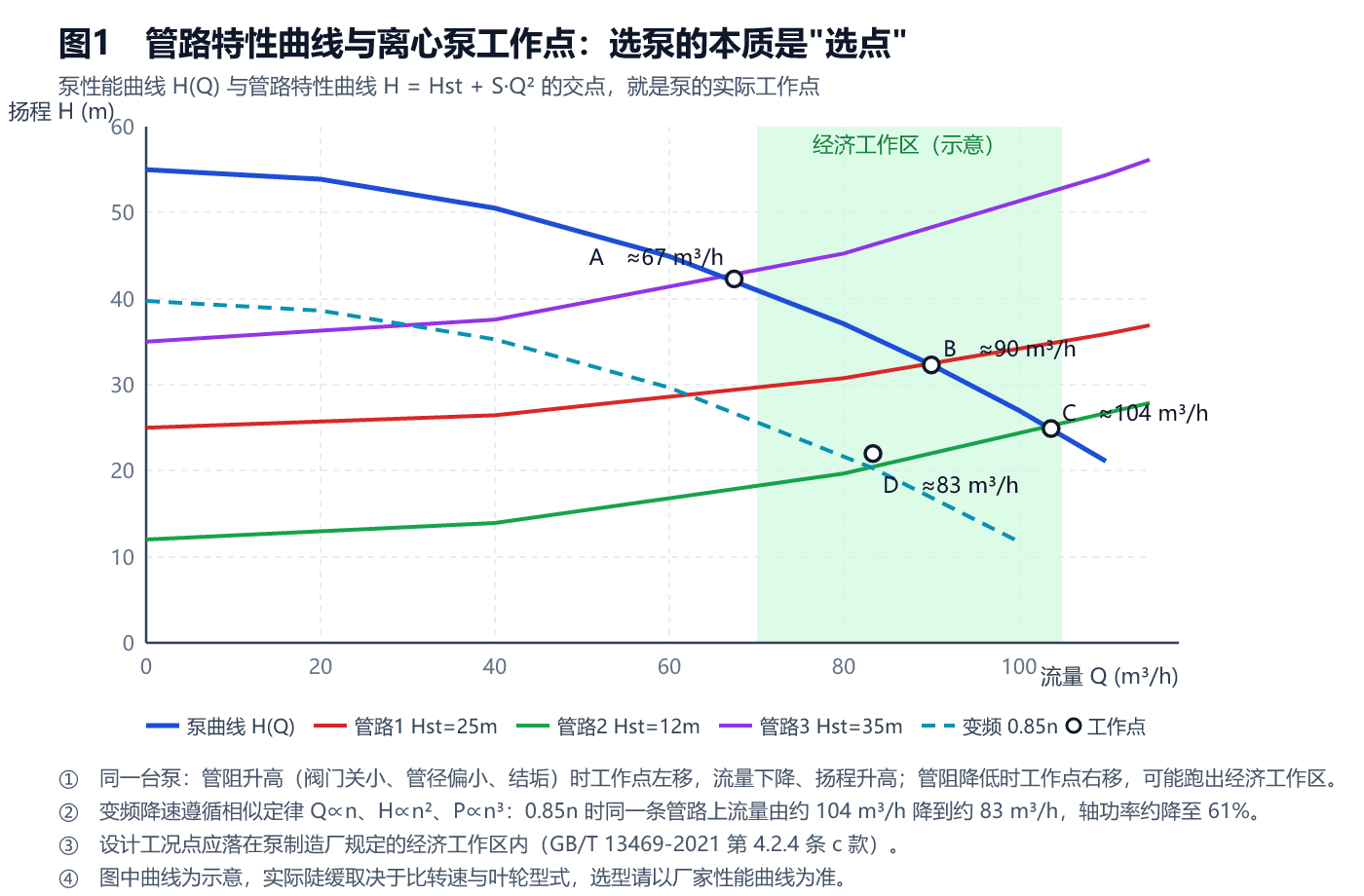

泵性能曲线与管路特性曲线的交点，才是这台泵在这套管路里的真实工作点（图1）。所以选泵的本质是”选点”：设计工况点应落在泵制造厂规定的经济工作区内——这不是经验之谈，GB/T 13469-2021《离心泵、混流泵与轴流泵系统经济运行》第 4.2.4 条 c 款就是这么要求的；该标准第 5.4 条还给出机组级判据：运行效率与额定效率之比大于 0.85，才算经济运行。第 4.2.2 条同时要求选型采用寿命周期成本分析方法，也就是把电费和维护一起算，而不是只比采购价。
还有一个经常被跳过的参数：汽蚀余量。系统侧的有效汽蚀余量 NPSHa 由大气压、液温对应的饱和蒸气压、吸上高度与吸入管路损失共同决定，必须大于泵的必需汽蚀余量 NPSHr 并留有余量；泵侧 NPSHr 可查 GB/T 13006-2013《离心泵、混流泵和轴流泵 汽蚀余量》。NPSH 不足的后果不是”性能略降”，而是叶轮被蜂窝状剥蚀、振动噪声上升，最终断流。
多台联合运行也要提前想清楚。GB/T 13469-2021 第 4.2.7 条明确：并联应采用等扬程特性的泵，串联应采用等流量特性的泵；采用调速装置时，宜让变频泵运行在其高效节能区。
二、参数怎么对比：比转速定型式，级数定扬程
把几台候选泵放在一起比，第一步不是比价格，而是用比转速 ns 判断它们是不是同一类泵：
ns = 3.65 · n · √Q ÷ H⁰·⁷⁵

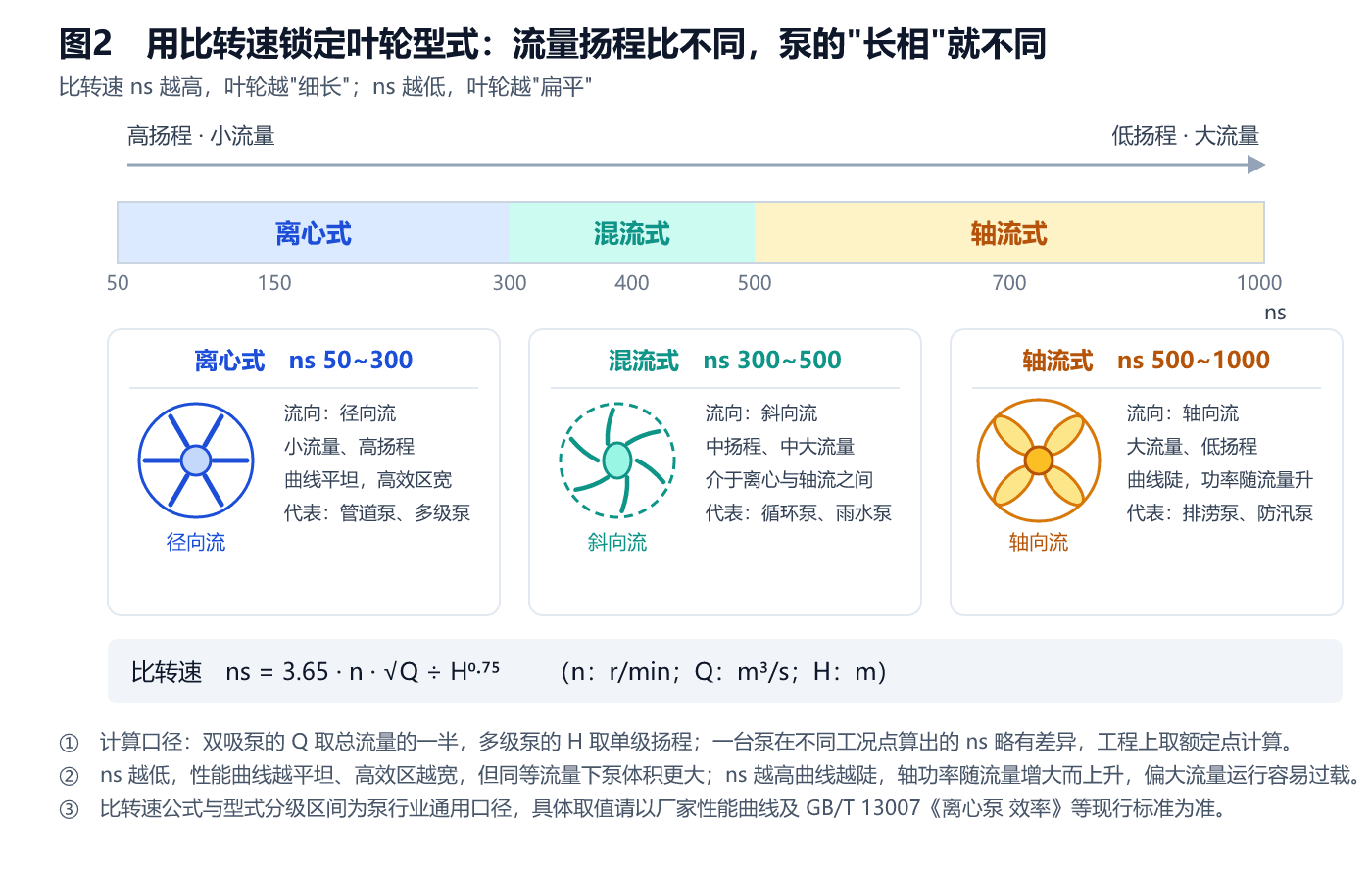

式中 n 为转速（r/min），Q 为流量（m³/s，双吸泵取总流量的一半），H 为扬程（m，多级泵取单级扬程）。按泵行业通用分区，ns 约 50~300 为离心式，300~500 为混流式，500~1000 为轴流式（图2）。
ns 越低，性能曲线越平坦、高效区越宽；ns 越高曲线越陡，且轴功率随流量增大而上升，偏大流量运行容易过载——这也是高比转速泵需要”开阀启动”的原因。定型式之后，再在同一型式内比三件事：
- 高效区宽度。样本上的额定点只是一个点，要看偏离额定点之后效率还剩多少。变频调速按相似定律估算：Q∝n、H∝n²、P∝n³，降速 10%，轴功率约降到原来的 73%，这正是变频节能的来源。
- 能效等级。GB 19762-2025《离心泵能效限定值及能效等级》已于 2026 年 3 月 1 日实施，代替 GB 19762-2007 与 GB 32284-2015，覆盖单级单吸、单级双吸、管道、多级与轻型多级清水离心泵以及石油化工离心泵（非金属离心泵和无轴封回转动力泵不适用）。采购时直接问”几级能效”，比问”效率多高”更有约束力。配套电机同样有门槛：GB/T 13469-2021 第 4.2.3 条规定，年运行时间大于 3000 h 且负载率大于 60% 的电机，能效等级应达到相应强制性能效标准 2 级。
- 抗汽蚀与通过能力。同等流量下 NPSHr 更小、流道更宽畅的泵，现场适应性通常更好，尤其在吸入条件不理想的场合。
三、材质与密封：贵的那部分钱花在哪

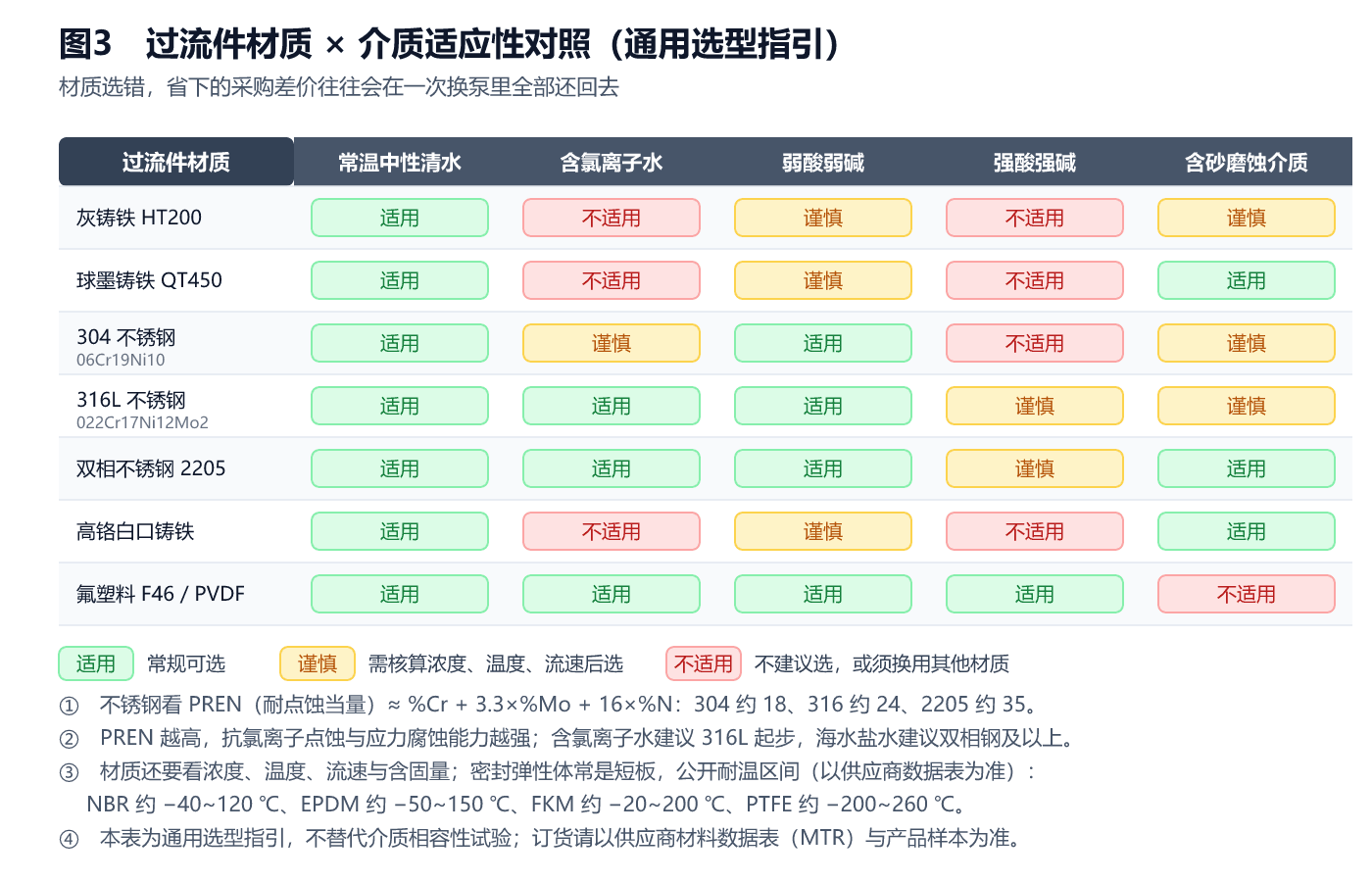

过流件材质决定这台泵能”活”多久。判断依据不是材质名称，而是介质的腐蚀性、含固量、温度与流速（图3）。
- 常温中性清水：灰铸铁 HT200 或球墨铸铁 QT450 即可，性价比最高；
- 含氯离子水：304 的抗点蚀能力有限，建议 316L 起步；氯离子浓度高、温度偏高的海水盐水工况应考虑双相不锈钢（如 2205）及以上牌号。工程上可用耐点蚀当量 PREN（≈%Cr + 3.3×%Mo + 16×%N，不同文献对氮系数取值略有差异）快速比较：304 约 18、316 约 24、2205 约 35，数值越高抗点蚀能力越强；
- 含砂磨蚀介质：优先考虑高铬白口铸铁，或选叶轮、口环等易损件可更换的结构，而不是一味提高基体牌号；
- 强酸强碱：氟塑料（F46/PVDF）衬里或相应合金泵，注意氟塑料硬度低、不耐磨。
密封是另一处”外表便宜、里子贵”的地方。机械密封与软填料的密封腔尺寸应符合 GB/T 5661-2013《轴向吸入离心泵 机械密封和软填料用空腔尺寸》；需要冲洗、隔离或双端面方案的，轴封系统配置可参照 GB/T 34875-2017《离心泵和转子泵用轴封系统》。建议按介质特性把冲洗方案在订货时一并定下来（自冲洗、外冲洗，或双端面加隔离液），而不是到现场再补救——密封件及其弹性体的耐温、耐介质能力往往先于泵体成为瓶颈，具体以供应商材料数据表为准。泵的通用技术条件可对照 GB/T 5657-2013《离心泵技术条件（Ⅲ类）》（2025 年 7 月复审继续有效），重要工况可提高到 GB/T 16907-2014《离心泵技术条件（Ⅰ类）》。
四、五个常见误判
- 只报流量不报扬程。流量相同、扬程不同，比转速、级数、电机功率完全不同。正确做法是把最高点、最远点、最小管径一起交给供应商核算管路特性曲线。
- 拿样本上的最大流量当额定点。最大流量通常是曲线右端点，效率低、易汽蚀、易过载；额定点应落在经济工作区内。
- 忽略 NPSHa。泵位偏高、吸入管路弯头密集、液温升高，都会削减有效汽蚀余量，再好的泵也会汽蚀。
- 合同不写验收等级。同一台泵按不同等级验收，结论可能完全相反，等级不写进合同，就等于把判定权留给了扯皮。
- 材质只看价格。含氯离子水用灰铸铁、含砂介质用 304，都是省小钱吃大亏的典型。
关于第 4 点，把数字摆出来就清楚了。GB/T 3216-2016《回转动力泵 水力性能验收试验 1级、2级和3级》（2017 年 3 月 1 日实施，等同采用 ISO 9906:2012）规定了 1B/1E/1U、2B/2U、3B 共六种验收等级，常用的三个双向（B）等级在保证点的容差为：
| 验收等级 | 流量容差 | 扬程容差 | 效率容差 |
|---|---|---|---|
| 1B | ±5% | ±3% | −3% |
| 2B | ±8% | ±5% | −5% |
| 3B | ±9% | ±7% | −7% |
- 1U、2U 为单向容差（流量 0+10%、0+16%，扬程 0+6%、0+10%），不允许向不利方向偏差；
- 轴功率 10 kW 及以下的泵容差放宽为流量 ±10%、扬程 ±8%，效率按标准给出的专用公式计算；
- 效率容差为单向，实测值不得低于”保证值减去容差”，高于保证值当然更好；
- 若合同同时保证 NPSHr，实测值不允许正偏差；
- 默认验收等级可参考标准给出的选择指南：市政供排水、建筑与暖通常见 2B（大功率泵 1B），化工与冷却塔 2B，通用工业泵 3B 或 2B，电力及石油天然气 API 泵 1B。
以上数值为公开资料整理，签合同前请以标准现行文本或供应商试验报告逐项核对。
五、运维抓六件事
选型合理只是起点，运行期盯住六个量：
- 振动：按 GB/T 29531-2013《泵的振动测量与评价方法》，在轴承座附近测水平、垂直、轴向三个方向取最大值。该标准适用于除潜液泵、往复泵以外的泵；潜水电泵应按相应产品的试验方法执行。注意该标准已于 2025 年复审并启动修订，后续以新版为准。
- 噪声：按 GB/T 29529-2013《泵的噪声测量与评价方法》，注意扣除背景噪声、记录测点距离与运行工况。
- 温升：轴承温度与温升超过厂家规定即停机检查，常见口径为滚动轴承不超过 80 ℃、滑动轴承不超过 70 ℃（通行验收口径，以厂家技术文件为准）。
- 密封状态：机械密封出现连续滴漏、填料压盖发热，都应及时调整，避免介质进入轴承腔。
- 性能衰减：定期对比进出口压力与电流，扬程明显下滑往往是叶轮磨损、口环间隙增大或汽蚀的信号。
- 备件准备：机械密封、口环、轴承属于常备件，备品备件提前备齐，能显著缩短停机时间。
FAQ
Q1：离心泵和管道泵是什么关系？ 管道泵是离心泵的一种结构形式（立式、吸入口与吐出口在同一轴线上），特点是占地面积小、便于串接在管路中。选型逻辑完全一致，仍然按工作点、汽蚀余量、材质、能效来定。
Q2：扬程不够能不能靠多台泵串联解决？ 可以，但要遵守”串联用等流量特性泵”的规则，且串联后管路与密封的承压能力要重新核算；更常用的做法是直接选多级泵，用一个泵体完成多级增压。
Q3：变频器装上一定省电吗？ 不一定。变频收益来自”降速后轴功率按三次方下降”这一规律，前提是工况确实需要降流量。如果系统长期满负荷运行，变频本身还会带来 2%~3% 的损耗，装了反而更费电。
Q4：为什么新泵用了几个月流量就变小了？ 常见原因依次是：叶轮与口环磨损使内泄漏增大、吸入侧滤网或流道堵塞、管路结垢使管阻上升、密封或吸入侧漏气。先测工作点再判断，不要盲目换更大的泵。
Q5：验收时厂商说”按 3B 合格”，我想按 1B 验可以吗？ 可以，但必须在合同里写明。等级越高、容差越窄，对试验台精度和制造成本的要求也越高，价格通常随之上升。按 ISO 9906:2012 / ANSI HI 14.6 的默认分级，市政与建筑暖通多取 2B，化工 2B，电力与 API 流程泵 1B。
Q6：不锈钢泵是不是一定比铸铁泵耐用？ 不一定。不锈钢解决的是”腐蚀”问题，解决不了”磨蚀”问题；含砂介质里 304 叶轮的磨损速度可能比高铬铸铁更快。材质要跟着介质走，而不是跟着价格走。
