多级泵结构图怎么看？从首级叶轮到平衡盘，逐级拆解结构与检修要点
锅炉给水、高层楼宇供水、化工流程中间增压——凡是需要把压力一级一级“叠”上去的场合，几乎都离不开多级离心泵。但现场最常见的困境是：泵出了问题，对着结构图却看不出所以然。这篇文章就按液体的流动顺序，把多级泵结构图从吸入段一直讲到平衡盘，并给出每个部位的检修关注点，帮你把“看图”变成“会用图”。
先明确一个依据：现行国家标准 GB/T 5657-2013《离心泵技术条件（Ⅲ类）》（2025-07-01 复审继续有效）明确适用于单级、多级、卧式或立式结构的离心泵，对设计、材料、工厂检查与试验提出了通用要求；多级泵的性能容差按 GB/T 3216-2016《回转动力泵 水力性能验收试验 1级、2级和3级》执行。本文标准相关内容均以标准现行文本为准。
一、整体构成：液体是怎么“走完全程”的

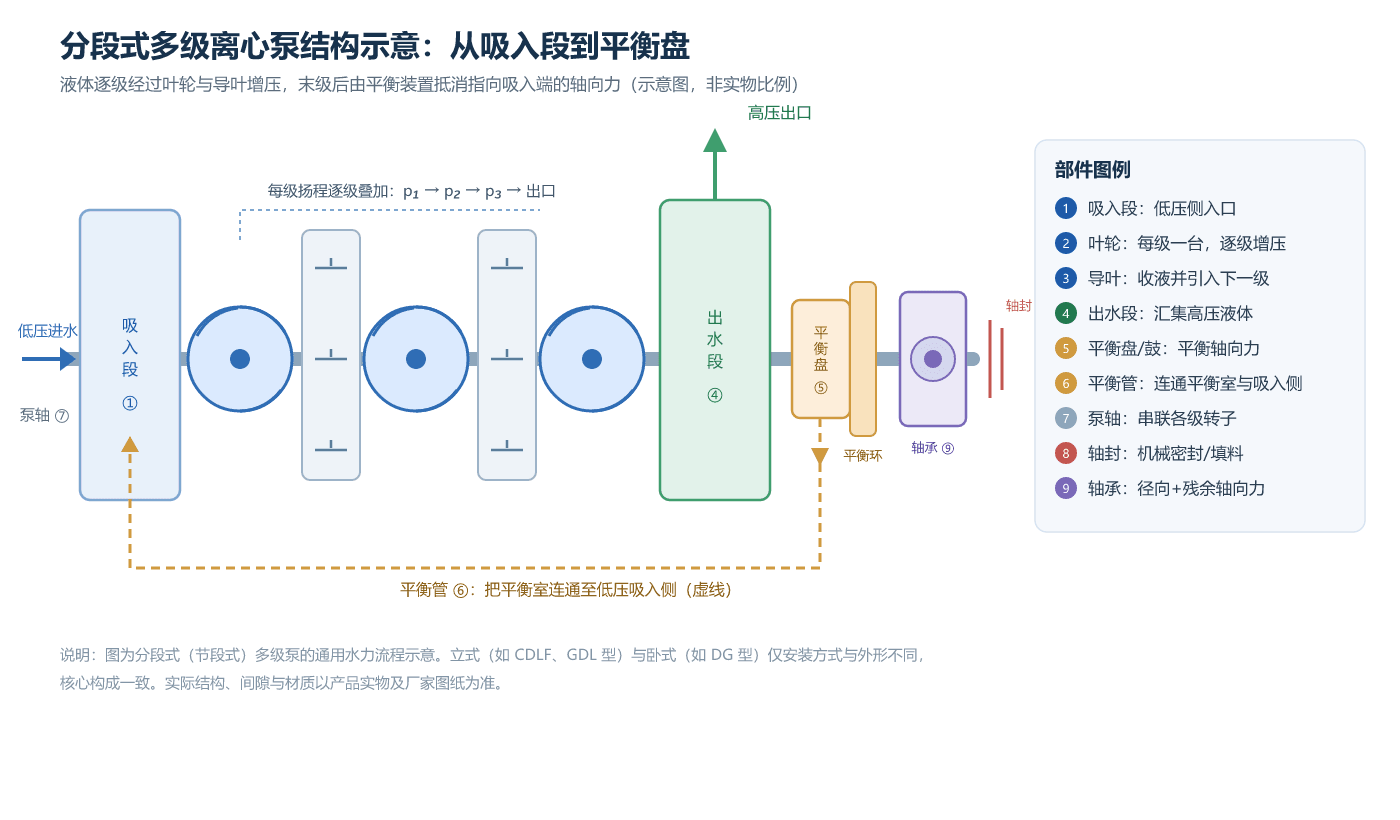

工业上最常见的是分段式（节段式）多级泵：泵体由吸入段、若干中段、出水段用穿杠（拉紧螺栓）串成一体，转子上的多只叶轮串联在同一根泵轴上。液体从吸入段进入首级叶轮获得能量后，经导叶收集并导入下一级叶轮入口，如此逐级增压，最后由出水段汇集，从高压出口排出。每一级增加的扬程大致相同，总扬程≈单级扬程×级数。
立式结构与卧式结构的核心构成一致，只是安装方式与外形不同：立式多级泵（如 GDL立式多级泵、CDLF不锈钢多级泵）占地面积小、与管路垂直连接，多用于楼宇供水与增压系统；卧式分段多级泵（如 DG 型）多用于锅炉给水、矿山排水等高压场合。
二、逐个部件看懂结构图
1. 叶轮。多级泵的“心脏”，每级一只。首级叶轮通常重点考虑抗汽蚀设计（加大进口面积、降低进口流速），因为首级吸入压力最低、最容易发生汽蚀；次级及末级叶轮更关注耐磨与口环配合。
2. 导叶。装在中段上，分正导叶与反导叶：正导叶把叶轮甩出的高速液体收集下来，把部分动能转变为静压；反导叶再把液体“拐弯”引入下一级叶轮入口。导叶流道如果有磨损、裂纹，会直接表现为级间增压不足。
3. 泵轴与轴套。串联各级叶轮的转子骨架。轴套既保护泵轴，也用于叶轮的轴向定位，检修时注意检查轴套与轴的配合面是否磨损、松动。
4. 口环（密封环）。装在叶轮进口与泵体之间，用很小的间隙把高压侧与低压侧隔开。口环间隙增大，内泄漏增大，泵的流量、扬程会同步下降——这是多级泵“越用越没劲”的头号原因。
5. 轴封。轴伸出泵体处防止泄漏的部件，多级泵常用机械密封，也有用填料密封的。机械密封的选型与安装尺寸可参考 GB/T 5661-2013《机械密封 密封腔》等相关标准。
6. 平衡装置与轴承。多级泵特有的重头戏，单列一节讲。
三、轴向力：多级泵结构的核心命题

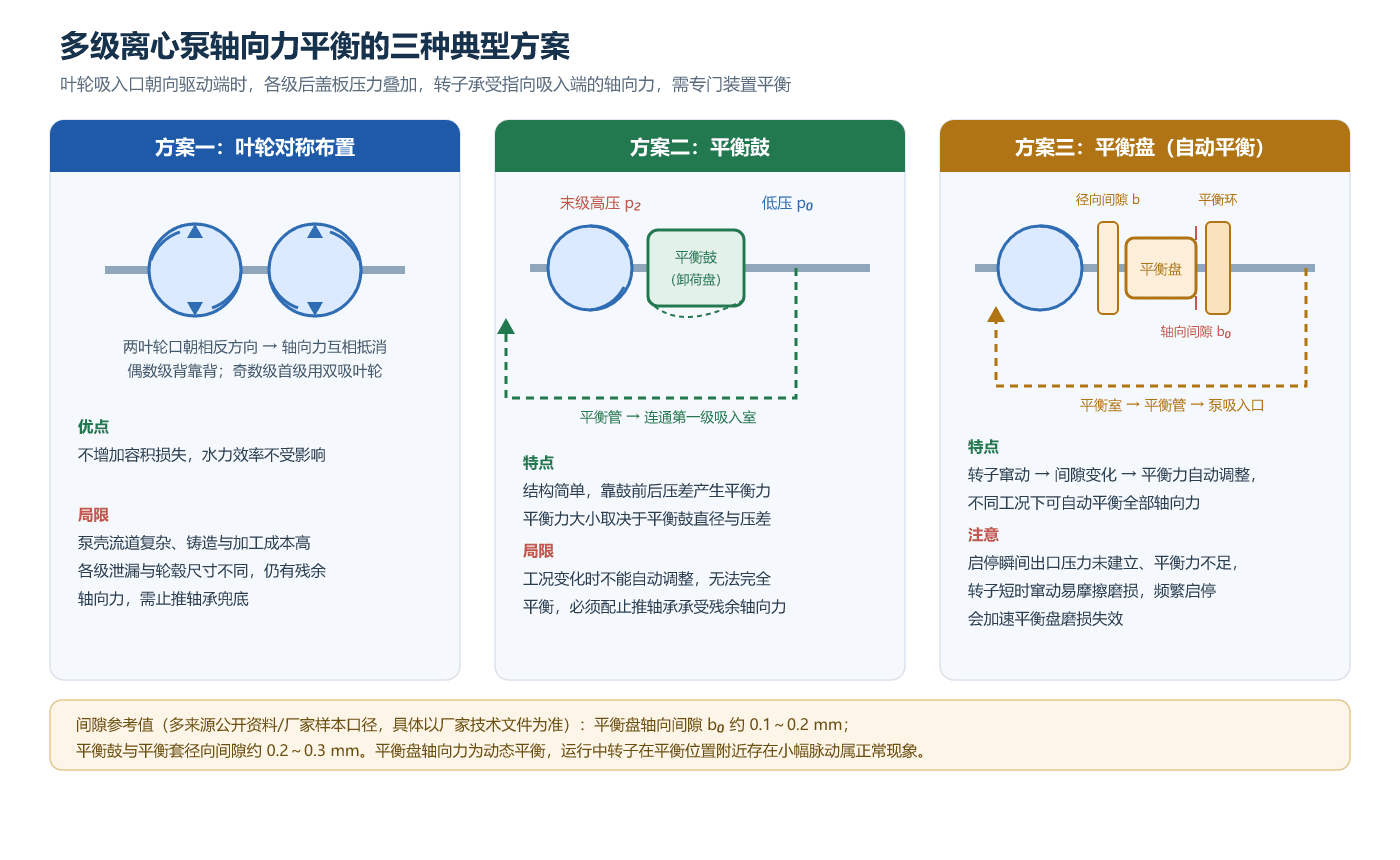

多级泵每级叶轮都是单吸结构，后盖板承受的液体压力大于前盖板，各级叠加后转子承受指向吸入端的轴向力，高压多级泵尤为显著，必须由专门的平衡装置来抵消。公开技术资料中常见的平衡方案有三种：
方案一：叶轮对称布置。偶数级叶轮背靠背安装，轴向力互相抵消；奇数级时首级可采用双吸叶轮。优点是不增加容积损失，缺点是泵壳流道复杂，且因各级泄漏与轮毂尺寸不同仍存在残余轴向力，需要止推轴承兜底。
方案二：平衡鼓。装在末级叶轮之后的圆柱体，前端连通末级高压区，后端（平衡室）通过平衡管与第一级吸入室相通，靠鼓前后压差产生平衡力。结构简单，但不能自动调整，无法完全平衡轴向力，必须配止推轴承承受残余轴向力。
方案三：平衡盘（自动平衡）。同样装在末级叶轮之后，由平衡盘与固定在出水段上的平衡环（座）组成，盘后平衡室通过平衡管与泵吸入口相通。转子窜动时，轴向间隙变化引起平衡室压力变化，平衡力随之自动增减，能在不同工况下自动平衡全部轴向力，因此在分段式多级泵中应用最广。代价是：启停瞬间出口压力未建立、平衡力不足，转子会短时窜动并与平衡环摩擦，频繁启停会加速平衡盘磨损失效。
间隙参考值（多来源公开资料/厂家样本口径，以厂家技术文件为准）：平衡盘轴向间隙约 0.1～0.2 mm；平衡鼓与平衡套径向间隙约 0.2～0.3 mm。平衡盘的平衡属于动态平衡，运行中转子在平衡位置附近小幅脉动属正常现象。
四、结构决定故障：四个常见误判
误判一：把平衡管堵塞当成轴封损坏。平衡管或平衡室结垢、被杂物堵塞后，平衡失效，转子轴向力增大，轴封与止推轴承首当其冲发热、泄漏。先检查平衡管通畅性（可对比平衡管与吸入侧温差），再拆轴封，能避免无效返工。
误判二：把口环磨损当成叶轮报废。出力不足、电流偏低时，很多人第一反应是叶轮坏了。实际上多数情况是口环间隙磨大导致内泄漏上升，更换口环即可恢复大部分性能。
误判三：把窜轴量增大当成轴承问题。多级泵转子总窜量反映的主要是平衡盘间隙状态，而不是轴承游隙。窜量明显增大时，优先检查平衡盘/平衡环磨损情况。
误判四：忽视导叶与联轴器对中。级间压力异常、振动偏大时，导叶磨损与检修后对中超差是被反复遗漏的两个因素，尤其检修后振动立刻偏大，应先复查对中记录。
五、日常运维与检修要点
运行监测三件事：一是振动，按 GB/T 29531-2013《泵的振动测量与评价方法》判级，噪声可参考 GB/T 29529-2013；二是温度，重点看轴承与轴封腔，异常温升往往先于泄漏出现；三是平衡管状态，定期对比平衡管与吸入侧温差，温差异常提示平衡系统不畅。

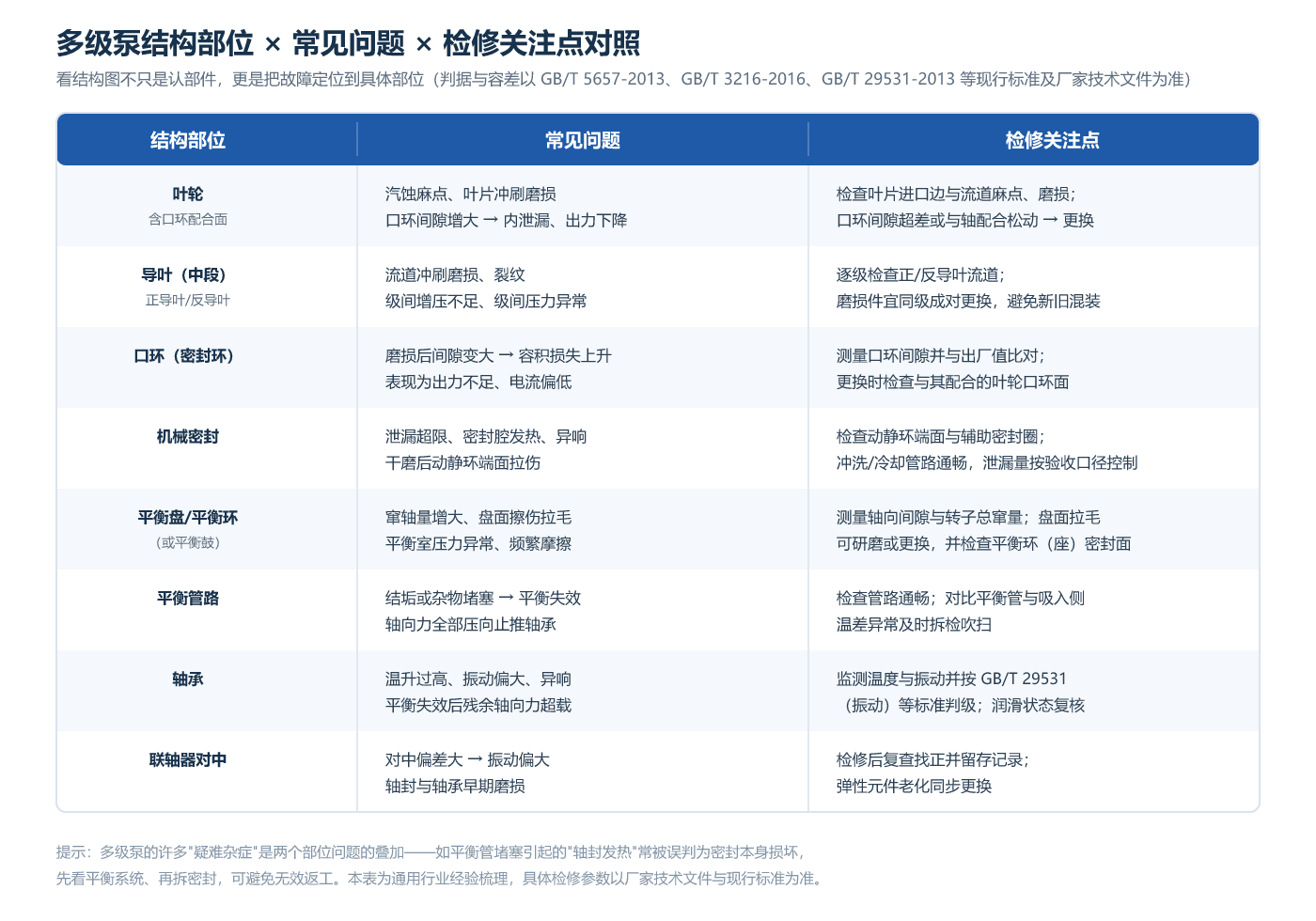

检修时对着结构图逐个部位复查，可参考下表的对照关系：
大修后若需验证性能，按 GB/T 3216-2016 的 1B/2B/3B 等验收等级进行水力性能试验，流量、扬程、效率与汽蚀余量的容差均以标准现行文本为准。日常更换的易损件（口环、平衡盘、机械密封、轴承等）可提前在备品备件栏目了解常备规格，避免停机等件。
六、常见问题 FAQ
Q1：多级泵为什么比单级泵扬程高？
多级泵把多只叶轮串联在同一轴上，液体逐级增压，总扬程约等于单级扬程乘以级数；单级泵只有一级叶轮，扬程上限低得多。两者的详细差异可参考站内《多级泵和单级泵区别》一文。
Q2：结构图上“平衡管”接在哪里？堵了会怎样？
平衡管把平衡室与第一级吸入室（低压侧）连通，让平衡盘（鼓）两侧形成压差。堵塞后平衡失效，轴向力全部由止推轴承和轴封承受，表现为轴承发热、轴封泄漏加快。
Q3：平衡盘磨损后还能继续用吗？
盘面轻微拉毛可研磨修复；出现点蚀、烧蚀或间隙明显超限时必须更换，并同步检查平衡环（座）密封面，否则装上还会快速磨损。
Q4：多级泵运行中转子有轻微轴向窜动正常吗？
正常。平衡盘属于动态平衡，转子会在平衡位置附近小幅脉动；但若窜动幅度明显增大或伴随周期性撞击声，应停机检查平衡系统。
Q5：首级叶轮和次级叶轮有什么区别？
首级叶轮吸入压力最低，通常采用抗汽蚀设计（如加大进口、双吸结构）；次级及以后各级更关注耐磨性和口环配合。
Q6：立式多级泵和卧式多级泵怎么选？
楼宇供水、空间紧张的增压场合优先立式（占地面积小、吸入条件好）；锅炉给水等高压、大流量场合多选卧式分段式。可结合 GDL立式多级泵 与 CDLF不锈钢多级泵 的产品页参数对照选型。
Q7：管道增压用多级泵还是管道泵？
低压差、大流量的管路增压选单级ISG管道泵即可；需要高扬程（如高层供水、远距离输送）时才需要多级泵，按“扬程=单级扬程×级数”初估级数。
结语
看懂多级泵结构图的意义，在于把每一个故障现象“翻译”回具体部位：出力下降找口环，级间异常找导叶，窜轴找平衡盘，轴封发热先查平衡管。如果您的工况需要高扬程增压方案，或正在为多级泵的选型、检修拿不准方案，欢迎联系上海邦瀑泵业。
