一体化泵站怎么选？流量、扬程、有效容积与筒体材质，一篇讲清选型要点

市政排水提升工程里，传统混凝土泵房土建量大、工期长、现场湿作业多；一体化预制泵站把泵房“搬进工厂”，筒体、泵组、管路、格栅、液位计和控制柜在出厂前就集成完毕，到场后主要工作只剩基坑开挖、整体吊装、接管与调试。行业应用依据主要是《一体化预制泵站工程技术标准》CJJ/T 285-2018（住建部公告 2018 年第 310 号发布，2019 年 6 月 1 日起实施），适用于新建、扩建和改建的城镇给水、排水工程中一体化预制泵站工程的设计、施工、验收、运行和维护。

一、先看清工况：一体化泵站到底在什么位置干活

从工程实践看，一体化泵站集中在四类场景：

• 市政污水干管中段提升：管网埋深不足或下游管底标高抬高时，用泵站把污水“抬”一段；
• 雨水与防汛排涝：下穿地道、低洼片区、雨水出路不畅的地块，汛期靠泵站强排；
• 小区、地下室与厂区排水：地下车库、设备层排水无法自流排出时，用一体化提升装置接力；
• 农村与分散点源污水治理：村庄污水集中收集后，用小型一体化泵站送往处理设施。

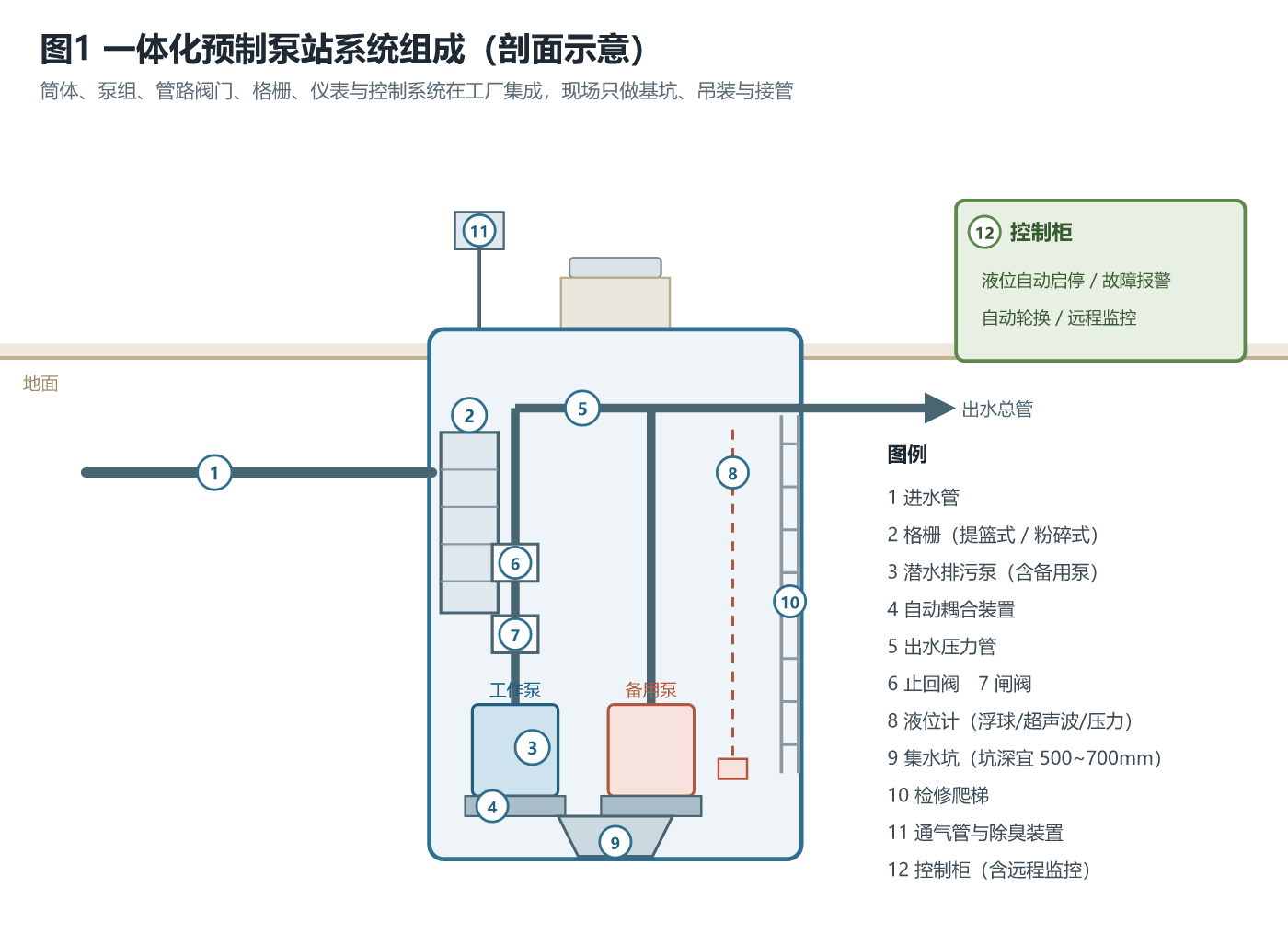

一台典型的一体化预制泵站，内部构成并不复杂（见图 1）：进水管接入筒体，进水处必须设格栅（提篮式或粉碎式，用于拦截杂物，GB 50014-2021 6.3.3 要求流入集水池的污水和雨水均应通过格栅）；筒体底部布置潜水排污泵与自动耦合底座，便于检修时整体提出；每台泵的出水立管上装止回阀与闸阀，汇入出水总管后穿出筒体；液位计提供启停与报警信号；控制柜完成液位自动启停、泵组自动轮换、故障报警与远程监控；井内同时设通气管与除臭设施。

泵组配置上，核心是台数与备用。《室外排水设计标准》GB 50014-2021 对泵站水泵台数作出规定（台数宜为 2~8 台，并设置备用泵），《泵站设计标准》GB 50265-2022 则明确备用是“台数备用”而非“容量备用”——用一台大泵顶替多台小泵的做法，失去的是冗余而不是省了设备。

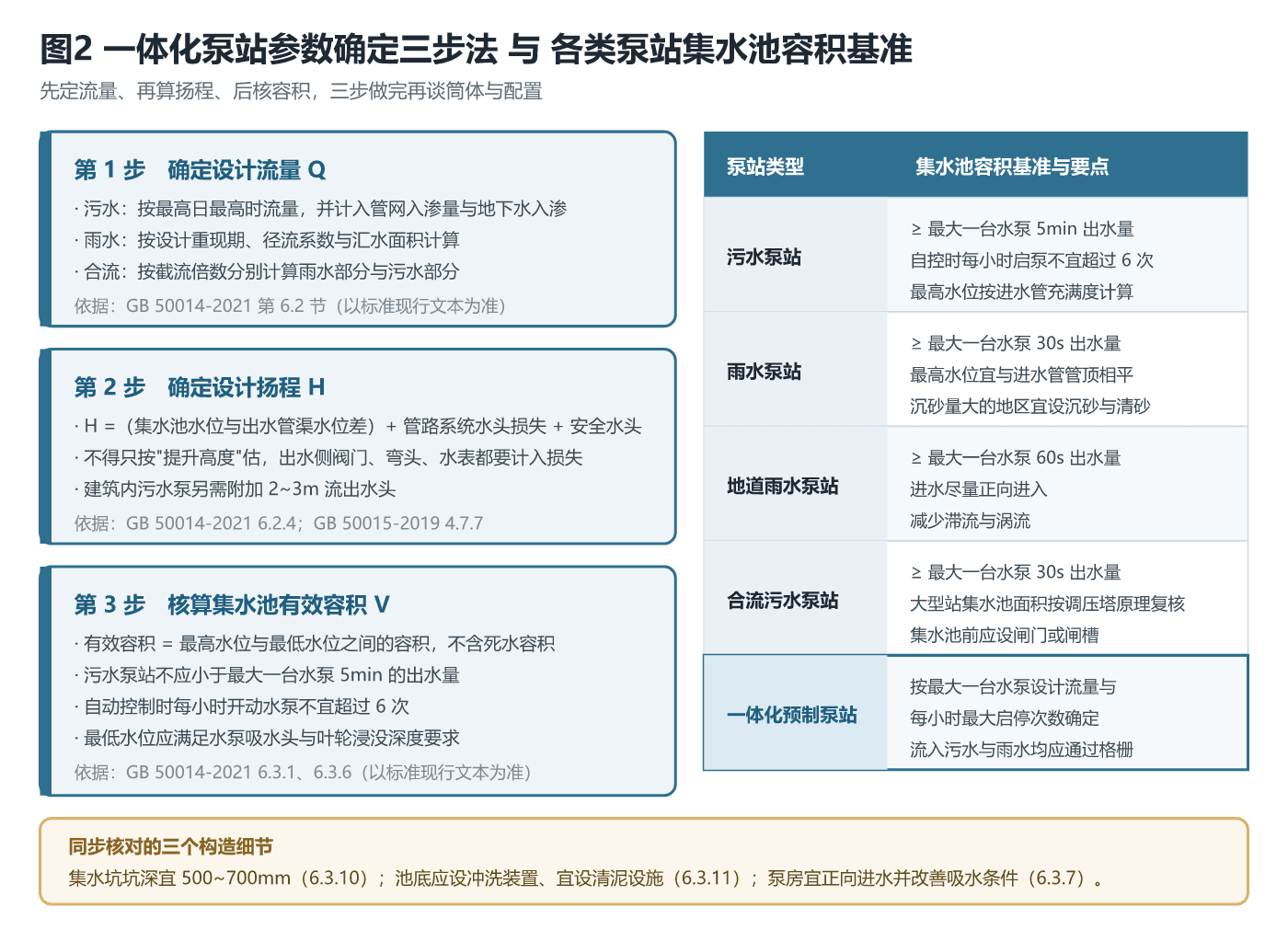

二、参数怎么定：流量、扬程、有效容积三步走

第 1 步，定设计流量。污水按最高日最高时流量，并计入管网入渗量与地下水入渗；雨水按设计重现期、径流系数与汇水面积计算；合流制按截流倍数分别计算雨水与污水部分（GB 50014-2021 第 6.2 节）。选泵流量必须对着这条来水曲线，而不是凭“单泵流量”经验值。

第 2 步，算设计扬程。GB 50014-2021 6.2.4 规定，污水泵和合流污水泵的设计扬程应根据设计流量时的集水池水位与出水管渠水位差、水泵管路系统的水头损失及安全水头确定。现场最常见的问题是只拿“提升高度”估扬程，把出水侧阀门、弯头、流量计的损失全省了；建筑内污水泵还要按《建筑给水排水设计标准》GB 50015-2019 4.7.7 在提升高度与管路损失之外另加 2~3m 流出水头。

第 3 步，核集水池有效容积。这是一体化泵站最容易出错的一项。GB 50014-2021 6.3.1 给出的基准是：

注意两点：有效容积只算设计最高水位与最低水位之间的容积，最低水位以下的死水容积不算数；最低水位要满足所选水泵的吸水水头要求，自灌式还应满足叶轮浸没深度要求（6.3.6）。构造细节上，集水池池底应设集水坑、坑深宜为 500~700mm（6.3.10），并设置冲洗装置、宜设置清泥设施（6.3.11）。

三、材质与密封：筒体、过流件与电机三处把关

筒体材质决定了泵站的使用年限与适用介质，常见几种材质的定性对比如下（具体牌号与适用性以制造厂技术文件和介质相容性验证为准）：

潜水排污泵本体按《污水污物潜水电泵》GB/T 24674-2021 核对：电机为水下工作制（外壳防护 IPX8），绕组温升限值 F 级 105K、H 级 125K，冷态绝缘电阻不低于 50MΩ，三相空载电流任一相与平均值的偏差不超过 10%。机械密封的配置、油室渗漏报警与绕组过热保护等保护功能，按制造厂技术文件逐项核对。能效方面，潜水电泵应满足《潜水电泵能效限定值及能效等级》GB 32030-2022（2024 年 1 月 1 日起实施，代替 GB 32029-2015、GB 32030-2015、GB 32031-2015）的能效等级要求。

密封与防腐的检查重点是三处结合面：泵与耦合底座、筒体法兰与管道、电缆进线密封。用于生活给水或原水提升的泵站，与水接触的材料还应满足《生活饮用水输配水设备、防护材料及水处理材料卫生安全评价》GB/T 17219-2025（2026 年 3 月 1 日起实施，代替 GB/T 17219-1998）的卫生安全评价要求。筒体内属潮湿密闭环境，电气设备外壳防护等级按《外壳防护等级（IP 代码）》GB/T 4208-2017 的 IP 代码体系标注，控制柜安装位置与防护等级由设计文件确定；腐蚀性介质工况下，过流部件可选用不锈钢或衬氟材质，例如 WQP不锈钢潜水排污泵 这类整机不锈钢过流件的机型。

四、常见误判：六个高频坑位

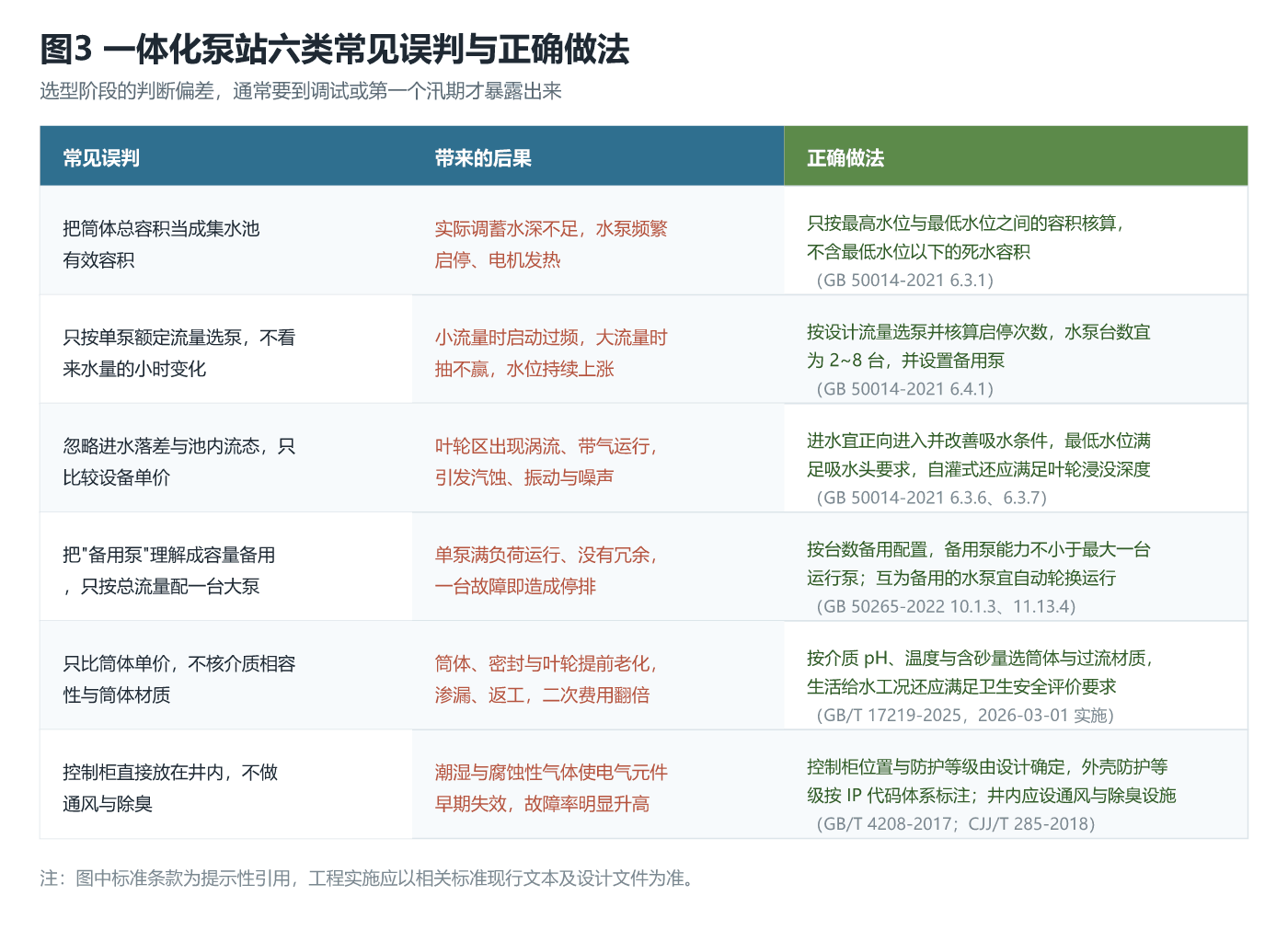

把现场最常见的六类误判归纳成一张表（见图 3）：

1. 把筒体总容积当成有效容积——实际调蓄水深不足，泵频繁启停、电机发热；
2. 只按单泵额定流量选泵，不看来水的小时变化——小流量时启动过频，大流量时抽不赢；
3. 忽略进水落差与池内流态，只比设备单价——叶轮区涡流、带气运行，引发汽蚀、振动与噪声；
4. 把“备用泵”理解成容量备用——单泵满负荷运行、没有冗余，一台故障即停排；
5. 只比筒体单价，不核介质相容性——筒体、密封与叶轮提前老化，渗漏返工；
6. 控制柜直接放在井内且不做通风除臭——潮湿与腐蚀性气体使电气元件早期失效。

其中第 4 条要特别展开：台数备用意味着备用泵的能力不小于最大一台运行泵，且互为备用的水泵宜自动轮换运行（GB 50265-2022 10.1.3、11.13.4），让各泵磨损均匀、停用时间不至于受潮卡死。

五、运维与验收：从吊装到巡检的闭环

安装验收阶段：筒体回填前应完成密闭性检验，检验项目与合格判据按 CJJ/T 285-2018 现行文本及设计文件执行；给排水构筑物与管道的施工及验收分别执行《给水排水构筑物工程施工及验收规范》GB 50141-2008（其中水处理构筑物的满水试验为强制性条文要求）与《给水排水管道工程施工及验收规范》GB 50268-2008。电气部分交接试验时，1000V 以下设备绝缘电阻不应低于 0.5MΩ（GB 50150-2016）。

运行巡检阶段：按《城镇排水管渠与泵站运行、维护及安全技术规程》CJJ 68-2016 的要求，泵站应预设巡视路线、项目与周期，巡视频次宜不低于 4h 一次，极端灾害天气宜加强巡视并填写记录；泵站技术管理可参照《泵站技术管理规程》GB/T 30948-2021 建立台账。日常巡检盯住五处：液位计与浮球动作是否可靠、格栅前后液位差是否异常（提示堵塞）、泵组声音与振动有无异样、控制柜报警记录、井内异味与通风状态。

备件管理：机械密封、O 形密封圈、耦合导轨与提升链、液位计浮球属于高频更换件，建议按泵组台数预留整套易损件，出现异常时先查 备品备件 清单，避免停排等待。泵站的核心动力仍是潜污泵，WQ(QW)潜水排污泵 是泵站内最常用的机型，选型时流量、扬程与通过能力要对着介质核对。控制层面，多泵自动轮换、远程监控与故障报警可由配套的 自动控制系统 完成，与液位计联动实现无人值守。

六、常见问题 FAQ

Q1：一体化泵站和传统混凝土泵房怎么选？ 占地紧张、工期紧、来水量中等的项目优先一体化泵站；超大流量、长年连续运行的大型干线泵站，混凝土泵房在检修空间与设备布置上仍有优势。关键对比项是有效容积能否满足启停次数要求。

Q2：集水池有效容积是不是越大越好？ 不是。容积过大增加造价且易淤积，容积过小导致启停过频；应按最大一台水泵出水量与每小时启停次数核算，污水泵站自控时每小时启泵不宜超过 6 次（GB 50014-2021 6.3.1）。

Q3：地下水位高的场地要担心什么？ 抗浮与回填质量。筒体底部空腔应按设计要求填充，回填分层夯实；地下水位高、埋深大的项目应在设计阶段完成抗浮验算，不要等吊装完才补救。

Q4：小型泵站只配一台泵行吗？ 不建议。GB 50014-2021 对泵站水泵台数有下限要求并应设备用泵；排水泵站一旦停排影响面大，台数备用是基本冗余。

Q5：格栅选提篮式还是粉碎式？ 来水含大块杂物、且允许定期提篮清理的选提篮式，运维直观、成本低；无人值守、清掏周期长的选粉碎式，把杂物粉碎后随水流走，减少人工进场。无论哪种，进水必设格栅（GB 50014-2021 6.3.3）。

Q6：一体化泵站可以用于给水提升吗？ 可以，但筒体与过流部件须满足饮用水接触材料的卫生安全评价要求（GB/T 17219-2025），并按当地供水主管部门要求履行相关手续。

上海邦瀑泵业制造有限公司——工业水泵制造商与系统集成商，提供从选型计算、筒体与泵组配置到安装调试、运维托管的一体化泵站成套方案。如您正在为市政污水、雨水排涝、小区与厂区排水或农村污水项目做泵站选型，欢迎来电沟通工况：

• 电话：13588948188
• 微信：pumpoem_com

注：文中引用的标准编号与条款为提示性说明，工程实施应以标准现行文本及设计文件为准。
