WFB无密封自控自吸泵

WFB型无密封自控自吸泵是传统同类产品的替换产品。该产品具有耐温、耐压、耐磨、“首次引流、长期自吸”等优点。产品有铸铁、铸钢、不锈钢、增强聚丙烯等多种材质,多种不同造型共千余种规格。广泛适用于电子、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、纺织、采矿、建筑等行业,本产品具有高效节能,结构简单等优点,为平替同类进口产品提供了多一种选择。
2999.00

WFB自吸泵,无密封自控自吸泵,WFB立式自吸泵,化工自吸泵



一、WFB无密封自控自吸泵产品概述

WFB型无密封自控自吸泵是传统同类产品的替换产品。该产品具有耐温、耐压、耐磨、“首次引流、长期自吸”等优点。产品有铸铁、铸钢、不锈钢、增强聚丙烯等多种材质,多种不同造型共千余种规格。广泛适用于电子、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、纺织、采矿、建筑等行业,本产品具有高效节能,结构简单等优点,为平替同类进口产品提供了多一种选择。


二、WFB无密封自控自吸泵产品特点

●密封可靠:该泵采用无泄漏密封装置,具体由动力密封和辅助密封组成。替代了传统水泵的填料密封、机械密封,解决了传统密封的“跑、冒、滴、漏”等问题。是替代传统有密封自吸泵、长轴液下泵、潜水泵、潜污泵的产品。


三、 WFB无密封自控自吸泵产品优势



●配置停机密封,可适用于频繁起动场合;

●优化水力及结构设计,提高水泵效率,降低配套电机功率;

●造型美观。

●采用动力密封装置,运用时无磨损,提高了产品使用寿命

●动力密封装置运行成本低,10年内的运行成本为填料密封的50%,为机械密封的70%;

●自吸性能稳定可靠,特别是采用“电动空气控制阀”,真正实现了首次引流、长期自吸;

●机组振动小,噪音低,不需地脚固定,移动灵活,拆装方便;

●具有优越的自控功能,可与相关控制系统配套,实现高度自动化。



WFB自吸泵造型分类及用途特点:

●造型分类:该泵共分为7种类型,1型为长方型,2型为圆锥型,3型为防爆型,4型为户外型,5型为推车移动型,6型为防冻型,1型为多级型。

●用途特点:长方型、圆锥型可根据现场的安装空间进行选择;防爆型适用于易燃、易爆环境;户外型配套户外电机,可在露天场合使用工作;推车移动型可随时更换工作场地。



四、 WFB无密封自控自吸泵工作条件

●转速:2900 rmin1450rmin

●吸液口径:l 6800mm

●流量:0.75685m³/h

●介质温度:-40℃~180

●扬程:4130m

●自吸深度:2.57 m

●出液口径:l 0600mm

●环境温度:≤40

●工作压力:≤l.6 MP a



五、 WFB无密封自控自吸泵结构说明及工作原理

WFB型无密封自控白吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、停机密封、电动空气控制阀等部分组成。

●该泵体内部由吸入室、储液室、气液分离室等部分组成。泵在正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,液体混合气体在叶轮高速旋转的离心力作用下,经导叶抛入气液分离室,由于流速突然降低,气体与液体的比重不同,较轻的气体从混合液中分离出来并被排出泵外,脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次混合,在叶轮的旋转的作用下,很快使泵体入口形成一定的真空度,从而达到白吸的目的。由于该泵具有良好的排气功能,因此该泵能输送含有气体的液体并无须安装底阀。该泵配有电动空气控制阀,泵运行时,控制阀关闭,实现密封;停机后,控制阀打开,破坏了吸入管路中的真空,防止停机后泵腔内的液体因虹吸作用而从吸入管路流出,使泵腔内保存足够的液体来继续完成自吸过程,从而实现了首次引流、长期自吸。

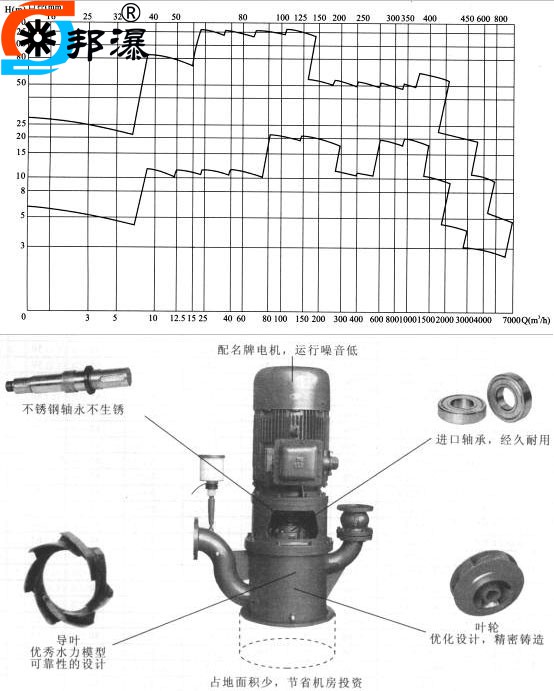

六、WFB无密封自控自吸泵选型图谱及结剖析

WFB无密封自控自吸泵选型图谱及结构剖析



六、WFB无密封自控自吸泵性能参数

WFB自吸泵规格型号

转速 n
r/min

流量 Q
m3/h

总扬程 H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

1-5

T.G.PP.BXG

16WFB-A

2900

0.75

8

0.75

2.5

16

10

75

1.1

6.5

1.5

5.5

1-5

T.G.PP.BXG

25WFB-A

2900

3.6

25

3

3.5

25

20

110

1-5

T.G.PP.BXG

32WFB-A

2900

4.5

13

1.5

3

32

25

99

6.5

10.5

9

8

1-5

T.G.PP.BXG

40WFB-A

2900

6.5

25

4

4

40

32

140

8.5

23

10

21

1-5

T.G.PP.BXG

40WFB-A1

2900

13.5

18

3

4

40

32

140

1-5

T.G.PP.BXG

40WFB-A2

2900

5

15

2.2

4

40

32

125

8

13

10

11

1-5

T.G.PP.BXG

40WFB-A3

2900

14

8

2.2

1

40

32

125

1-5

T.G.PP.BXG

50WFB-A

2900

7.5

28

5.5

5

50

40

205

12.5

26

15

24.5

1-5

T.G.PP.BXG

50WFB-A1

2900

10.5

20.5

3

5

50

40

170

1-5

T.G.PP.BXG

50WFB-AD

2900

5

11

1.5

4

50

40

149

6.3

10

7.5

9

1-5

T.G.PP.BXG

50WFB-AD1

1450

10

6

1.5

4

50

40

149

1-4

T.G.BXG

50WFB-B

2900

10

40

11

5

50

40

215

11

38

15

35

1-4

T.G.PP.BXG

50WFB-B1

2900

7

33

7.5

5

50

40

205

12

31

15

29

1-5

T.G.PP.BXG

50WFB-B2

2900

10

26.5

4

5

50

40

185

1-5

T.G.PP.BXG

50WFB-B3

2900

5

15

2.2

4

50

40

150

6.4

14

7.5

12.5

1-4

T.G.BXG

50WFB-C

2900

8.5

58

15

5

50

40

240

12

56

15

54

1-4

T.G.BXG

50WFB-C1

2900

10

46

7.5

5

50

40

215

12

40

1-5

T.G.PP.BXG

50WFB-CD

1450

5

19

3

4

50

40

170

6

18

8

17

1-4

T.G.BXG

50WFB-E

2900

7.5

82

18.5

5

50

40

260

12

80

15

75

1-4

T.G.BXG

50WFB-E1

2900

10

68

15

5

50

40

250

12

62

15

55

1-5

T.G.PP.BXG

50WFB-E2

2900

3.5

26

3

4

50

40

170

6.3

25

7.5

24

1-5

T.G.PP.BXG

65WFB-A

2900

15

27

7.5

4

65

50

260

20

26

25

24

1-5

T.G.PP.BXG

65WFB-A1

2900

21

20

5.5

4

65

50

260

1-5

T.G.PP.BXG

65WFB-AD

1450

7

12

3

4

65

50

200





规格型号

转速 n
r/min

流量 Q
m3/h

总扬程 H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

1-4

T.G.BXG

65WFB-B

2900

15

41

11

5

65

50

270

25

38

30

34

1-5

T.G.PP.BXG

65WFB-B1

2900

20

26

7.5

5

65

50

250

1-5

T.G.PP.BXG

65WFB-BD

1450

10

16

4

5

65

50

230

12

14

15

13

1-4

T.G.BXG

65WFB-C

2900

15

58

18.5

5

65

50

280

25

56

30

52

1-4

T.G.BXG

65WFB-C1

2900

22

45

15

5

65

50

265

1-5

T.G.PP.BXG

65WFB-C2

2900

7.5

19

4

5

65

50

240

12.5

18

15

17

1-4?

T.G.BXG

65WFB-E

2900

15

82

30

5

65

50

450

25

80

30

78

1-4

T.G.BXG

65WFB-E1

2900

21

64

18.5

5

65

50

340

?

20

55

1-5?

T.G.PP.BXG

65WFB-E2

2900

7.5

27.5

7.5

5

65

50

280

12.5

26

15

24.5

1-4

T.G.BXG

65WFB-F

2900

15

127

45

5

65

50

485

25

125

30

123

1-4

T.G.BXG

65WFB-F1

2900

18

108

45

5

65

50

485

21.5

95

23.5

85

1-4

T.G.BXG

65WFB-F2

2900

7.5

38

7.5

5

65

50

270

12.5

37

15

36

1-4

T.G.BXG

65WFB-F3

2900

7

34

5.5

5

65

50

260

9

30

12

26

2-4

T.G.PP.BXG

80WFB-A

2900

30

28

11

6

80

65

380

50

26

60

24

70

20

2-4

T.G.PP.BXG

80WFB-AD

2900

15

11.5

4

4

80

65

305

25

11

30

10.5

38

9

2-4

T.G.BXG

80WFB-B

2900

40

40

15

5

80

65

395

50

38

60

35

65

28

2-4

T.G.PP.BXG

80WFB-BD

1450

15

15

5.5

5

80

65

340

25

14

30

13

35

11

2-4

T.G.BXG

80WFB-C

2900

30

59

22

5

80

65

460

50

55

60

52

2-4

T.G.BXG

80WFB-C1

2900

45

46

15

5

80

65

400

 40 38



规格型号

转速
n
r/min

流量
Q
m3/h

总扬程
H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

2-4

T.G.PP.BXG

80WFB-C2

2900

15

19

7.5

5

80

65

320

25

18

30

17

2-4

T.G.PP.BXG

80WFB-CD

1450

21

14

5.5

5

80

65

340

25

12

2-4

T.G.BXG

80WFB-E

2900

30

84

37

5

80

65

480

50

80

60

76

2-4

T.G.BXG

80WFB-E1

2900

30

60

18.5

5

80

65

400

40?

50?

2-4

T.G.PP.BXG

80WFB-E2

2900

15

27

11

5

80

65

380

25

26

30

24

2-4

T.G.PP.BXG

80WFB-E3

2900

20

22

5.5

5

80

65

300

22

18

2-4

T.G.BXG

80WFB-F

2900

30

128

55

5

80

65

580

50

120

60

110

2-4

T.G.BXG

80WFB-F1

2900

26

103

45

5

80

65

530

30

95

40

80

2-4

T.G.BXG

80WFB-F2

2900

15

38

11

5

80

65

380

25

36

30

35

2-4

T.G.BXG

80WFB-F3

2900

21

34

11

5

80

65

380

23

30

26

26

2-4

T.G.PP.BXG

100WFB-A

2900

60

30

18.5

5

100

80

560

100

26

110

22

120

20

2-4

T.G.PP.BXG

100WFB-AD

1450

30

12

7.5

5

100

80

450

40

11

50

10

60

9

2-4

T.G.BXG

100WFB-B

2900

60

40

22

5

100

80

580

80

36

100

32

120

28

2-4

T.G.PP.BXG

100WFB-BD

1450

30

15

11

5

100

80

520

40

14

50

13

68

11

2-4

T.G.BXG

100WFB-C

2900

45

55

37

5

100

80

630

80

48

100

45

2-4

T.G.BXG

100WFB-C1

2900

75

40

30

5

100

80

605

85

35

2-4

T.G.BXG

100WFB-C2

2900

40

20

11

5

100

80

520

50

19

60

18

2-4

div align="center">T.G.PP.BXG



100WFB-C3

2900

40

16

7.5

5

100

80

500

45

15



规格型号

转速 n
r/min

流量 Q
m3/h

总扬程 H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

2-4

T.G.BXG

100WFB-E

2900

60

87

55

5

100

80

720

80

80

100

75

2-4

T.G.BXG

100WFB-E1

2900

80

60

45

5

100

80

680

100

51

2-4

T.G.PP.BXG

100WFB-E2

2900

30

26

11

5

100

80

530

50

25

55

24

2-4

T.G.PP.BXG

100WFB-E3

2900

58

22

11

5

100

80

530

62

18

2-4

T.G.BXG

100WFB-F

2900

60

133

90

5

100

80

965

80

125

100

120

2-4

T.G.BXG

100WFB-F1

2900

80

108

75

5

100

80

820

90

90

100

80

2-4

T.G.BXG

100WFB-F2

2900

30

40

15

5

100

80

550

50

38

60

36

2-4

T.G.PP.BXG

100WFB-F3

2900

40

33

11

5

100

80

530

43

29

46

26

2-4

T.G.BXG

125WFB-A

2900

100

55

55

5

125

100

900

150

50

180

45

2-4

T.G.BXG

125WFB-A1

2900

170

40

45

5

125

100

860

185

30

2-4

T.G.PP.BXG

125WFB-A2

2900

70

20

15

5

125

100

720

80

19

100

17

2-4

T.G.PP.BXG

125WFB-AD

1450

105

16

15

5

125

100

740

110

15

2-4

T.G.BXG

125WFB-B

2900

120

86

110

5

125

100

1150

180

80

220

72

2-4

T.G.BXG

125WFB-B1

2900

150

65

75

5

125

100

1005

170

60

2-4

T.G.PP.BXG

125WFB-B2

2900

80

26

22

5

125

100

760

100

25

120

24

2-4

T.G.PP.BXG

125WFB-B3

2900

85

22

18.5

5

125

100

730

90

20

2-4

T.G.BXG

125WFB-C

2900

160

132

160

5

125

100

1580

180

125

200

120

2-4

T.G.BXG

125WFB-C1

2900

180

108

110

5

125

100

1270

190

93

208

80

2-4

T.G.BXG

125WFB-C2

2900

80

40

30

5

125

100

790

100

38

120

36.5

2-4

T.G.PP.BXG

125WFB-C3

2900

92

23

18.5

5

125

100

750





规格型号

转速 n
r/min

流量 Q
m3/h

总扬程 H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

2-4

T.G.BXG

125WFB-E

2900

70

52

37

5

125

100

820

90

50

110

48

2-4

T.G.BXG

125WFB-E1

2900

90

45

30

5

125

100

790

95

40

2-4

T.G.BXG

125WFB-E2

2900

85

36

22

5

125

100

770

2-4

T.G.BXG

150WFB-A

2900

120

28

30

5

150

125

990

185

26

200

23.5

240

22.5

2-4

T.G.BXG

150WFB-AD

1450

160

20

22

5

150

125

960

2-4

T.G.BXG

150WFB-B

1450

156

40

45

5

150

125

1060

180

36

225

30

2-4

T.G.BXG

150WFB-BD

1450

220

29

45

5

150

125

1080

260

25

2-4

T.G.BXG

150WFB-B1

1450

160

34

37

5

150

125

1020

180

29

195

26

2-4

T.G.BXG

150WFB-BD1

1450

120

55

75

5

150

125

1205

200

50

240

45

2-4

T.G.BXG

150WFB-C

1450

180

45

55

5

150

125

1100

190

38

2-4

T.G.BXG

150WFB-C1

1450

165

36

37

5

150

125

1020

2-4

T.G.BXG

200WFB-AD

1450

250

26.5

55

5

150

150

145

330

25

350

23.5

2-4

T.G.BXG

200WFB-AD1

1450

300

22

45

5

200

150

1375

2-4

T.G.BXG

200WFB-AD2

1450

330

19

37

5

200

150

1335

2-4

T.G.BXG

200WFB-BD

1450

240

42

75

5

200

150

1520

300

37

350

33.5

2-4

T.G.BXG

200WFB-BD1

1450

250

28.5

55

5

200

150

1415

2-4

T.G.BXG

200WFB-BD2

1450

310

25

45

5

200

150

1375

380

18

450

13

520

10

2-4

T.G.BXG

200WFB-CD

1450

350

55

110

5

200

150

1790

380

50

420

45

2-4

T.G.BXG

200WFB-CD1

1450

360

45

90

5

200

150

1660

2-4

T.G.BXG

200WFB-CD2

1450

300

40

75

5

200

150

1520

330

36

2-4

T.G.BXG

200WFB-AD

1450

290

26.5

55

5

250

200

1556

330

25

360

23.5

2-4

T.G.BXG

200WFB-AD1

1450

400

13

45

5

250

200

1450

430

8

2-4

T.G.BXG

200WFB-AD2

1450

340

35

75

5

250

200

1660

360

33

400

31

2-4

T.G.BXG

200WFB-AD3

1450

500

28.5

75

5

250

200

1660

600

22.5

720

18



规格型号

转速 n
r/min

流量 Q
m3/h

总扬程 H
M

配套功率
Kw

允许吸深
M

吸液口径
MM

出液口径
MM

整机重量
Kg

类别代码

材质代号

型号

2-4

T.G.BXG

250WFB-BD

1450

350

45

90

5

250

200

1800

380

40

400

37

2-4

T.G.BXG

250WFB-BD1

1450

300

50

90

5

250

200

1800

350

47

380

45

2-4

T.G.BXG

250WFB-BD2

1450

200

57.5

90

5

250

200

1800

260

55

290

52.5

2-4

T.G.BXG

250WFB-BD3

1450

400

30

90

5

250

200

1800

628

24.5

700

20

2-4

T.G.BXG

300WFB-AD

1450

500

26.5

90

5

300

250

1880

550

25

600

23.5

2-4

T.G.BXG

300WFB-AD1

1450

370

42

90

5

300

250

1988

390

35

400

33

430

31

2-4

T.G.BXG

300WFB-AD2

1450

600

30

132

5

300

250

2058

650

25

1000

18

2-4

T.G.BXG

300WFB-AD3

1450

350

50

110

5

300

250

2280

400

47.5

450

45

2-4

T.G.BXG

300WFB-BD

1450

300

57.5

110

5

300

250

2280

320

55

345

52.5

2-4

T.G.BXG

300WFB-BD1

1450

678

55

200

5

300

250

2480

780

47.5

2-4

T.G.BXG

300WFB-BD2

1450

900

30

160

5

300

250

2388

740

40

500

50

2-4

T.G.BXG

300WFB-BD3

1450

600

57

185

5

300

250

2400

750

45

850

40

978

35

2-4

T.G.BXG

300WFB-CD

1450

860

42.5

200

5

300

250

2480

2-4

T.G.BXG

300WFB-CD1

1450

700

57.5

220

5

300

250

2508

780

52

890

45

2-4

T.G.BXG

350WFB-AD

1450

550

26.5

90

5

350

300

2500

600

25

790

23.5

2-4

T.G.BXG

350WFB-AD1

1450

580

35

145

5

350

300

2780

690

33

820

31

2-4

T.G.BXG

350WFB-AD2

1450

450

42.5

110

5

350

300

2630

500

40

550

37.5

2-4

T.G.BXG

350WFB-AD3

1450

500

50

145

5

350

300

2785

535

47.5

590

45

2-4

T.G.BXG

350WFB-BD

1450

306

57.5

110

5

350

300

2630

356

55

400

52





相关产品
我要询价
×
我要订购
×
