水泵原理

水泵选型:依据现场工况结合水泵性能参数!

作者:创始人 日期:2024-04-01 人气:1947
       水泵可谓是流体运输的搬运工啊!那么如何选择一款合适的水泵呢?为了延长水泵的使用寿命,我们应该从五个方面考虑:液体输送量、设备扬程、液体性质、管路布置以及操作运转条件。

       根据工艺流程和给排水要求,来选择匹配适合的水泵吧!下面,我将为各位水泵选购者介绍选泵的要点和注意事项哦:

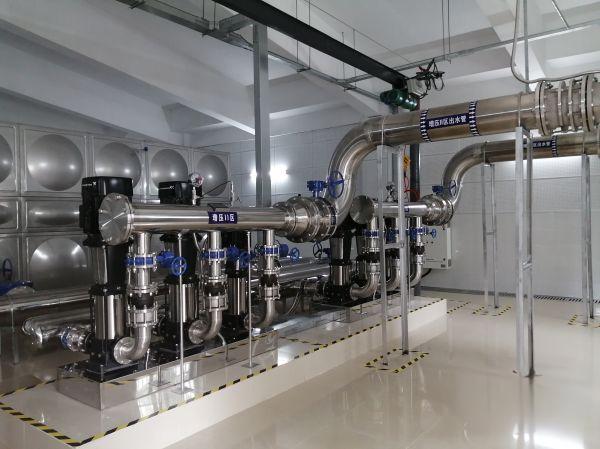

CDLF不锈钢多级泵

       首先,流量是选泵的关键指标之一。它直接影响整个设备的生产能力和输送能力。在工艺设计中,通常能算出水泵的正常流量、偏小流量和偏大流量。我们选择泵的时候,以偏大工作流量为准,同时考虑正常流量。如果没有偏大流量的数据,一般可以取正常流量的1.1倍作为偏大流量。

       其次,设备系统所需的扬程也是选泵的重要参考数据。一般来说,我们需要在实际扬程的基础上增加5%到10%的余量来选择合适的水泵。
液体的性质也需要考虑进去,包括液体介质的名称、物理性质、化学性质等等。物理性质方面,要考虑液体的温度、密度、粘度,以及液体中固体颗粒的直径和气体的含量等。这些因素会影响系统的扬程计算、气蚀余量计算,以及选择适合的泵类型。化学性质方面,主要考虑液体介质的化学腐蚀性和毒性,这对于选用泵材料和选择合适的轴封类型非常重要。

       接下来是设备系统的管路布置条件。这包括液体的送液高度、送液距离、送液的走向,以及吸入侧的低位液面和排出侧的高位液面等数据,还有管道的规格、长度、材料以及管件的规格和数量等。这些数据会帮助我们进行扬程计算和气蚀余量的核对。
然后是操作条件。操作条件涉及很多方面,比如液体的操作温度、饱和蒸汽压力、吸入侧的压力、排出侧容器的压力、海拔高度、环境温度,以及泵的位置是固定的还是可移动的等等。

       希望以上的介绍能帮助大家选择合适的水泵。记住,在选购过程中要考虑实际需求,综合各方面因素,才能选出性能合适的水泵哦!

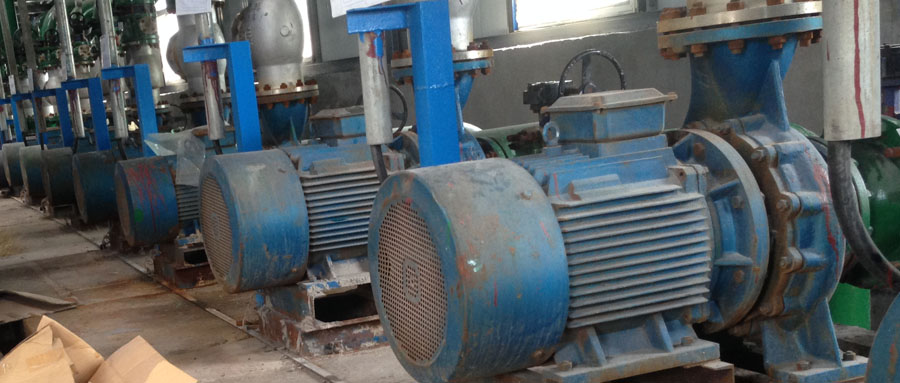

ISW卧式管道泵

       咱讲解一下选泵的时候该怎么操作呢?咱就别那么复杂啦,来点简单直接的步骤吧!
1、先看管道布置、地形、水位和运转条件,咱选用啥泵,是卧式的还是立式的,或者其他类型的,比如ISG管道泵、潜水泵、液下泵、无堵塞泵、自吸泵、齿轮泵等等。

2、再看液体的性质,是清水、热水、油、化工品还是耐腐蚀液体,还是带有杂质的液体,也可以用无堵塞泵。如果安装在防爆区域,那还得根据防爆区域等级来选用防爆电动机哦。

3、根据流量大不大,选单吸泵还是双吸泵;再看扬程高不高,选单级泵还是多级泵;转速高不高,是高速泵还是低速泵。多级泵的效率比单级泵低,但是如果单级泵和多级泵都能用,推荐还是单级泵,毕竟单级泵结构简单运维费用也会低一些。

4、泵的型号嘛,咱得选个具体的。
选好泵系列后,就可以按照偏大工作流量(如果没有偏大流量,一般可以取正常流量的1.1倍作为偏大流量),再取扬程(加上5%—10%的余量)这两个主要参数,在型谱图或系列特性曲线上找到具体型号。咱具体怎么操作呢?
就是利用泵特性曲线,找到所需的流量值和扬程值,然后从两个值分别往上和往右画线,让这两条线和特性曲线交叉的点,就是咱要选的泵。不过一般不太可能碰上这种理想情况,可能会有两种情况:
第一种情况是交点在特性曲线上方,说明流量够了,但是扬程不够。这时候,如果扬程相差不大,大概在5%左右,还可以选这个泵。但是如果扬程相差很多,咱得选一个扬程大的泵。或者想办法减小管路阻力损失。
第二种情况是交点在特性曲线下方,在泵特性曲线的扇形范围内,咱可以初步定下这个型号,然后根据扬程的差别,决定是否切割叶轮直径。如果扬程差别不大,就不用切割;如果扬程差别很大,咱就根据需要的流量和扬程,结合转速和切割公式,来切割叶轮直径。如果交点不在扇形范围内,就得选一个扬程较小的泵了。选泵的时候,有时候还得考虑生产工艺要求,选用那种不同的Q-H特性曲线。

5、泵型号确定之后,对于水泵或者输送接近水的介质的泵,得再到产品目录或样本上,校改一下咱选的这个型号的性能表或性能曲线,看看正常工作点是不是在优先工作区,有效NPSH是不是大于(NPSH)。反过来说,也可以根据NPSH来调整安装高度哦。

6、对于输送粘度大于20mm2/s的液体泵(或密度大于1000kg/m3),咱一定要把以水为基准的实验泵特性曲线转换成对应粘度(或密度)下的性能曲线。特别要注意吸入性能和输入功率的认真计算和核对。

7、确定泵的数量和备用率:
a、一般情况下,正常运转的泵只需要一台就够了。因为一台大泵可以和两台小泵并联工作,扬程和流量都是一样的。大泵的效率比小泵高,所以从节能的角度考虑,选一台大泵比选两台小泵更好。但是如果遇到以下情况,可以考虑两台泵并联工作:流量非常大,一台泵满足不了需求。
b、对于需要有50%备用率的大型泵,可以选择两台较小的泵一起工作,并备用两台泵(总共三台)。
c、对于某些大型泵,可以选择满足70%流量需求的泵并联操作,不需要备用泵。当一台泵需要检修时,另一台泵仍然可以承担生产中70%的输送量。
d、对于需要24小时连续运转的泵,应该备用三台泵:一台运转,一台备用,一台维修。

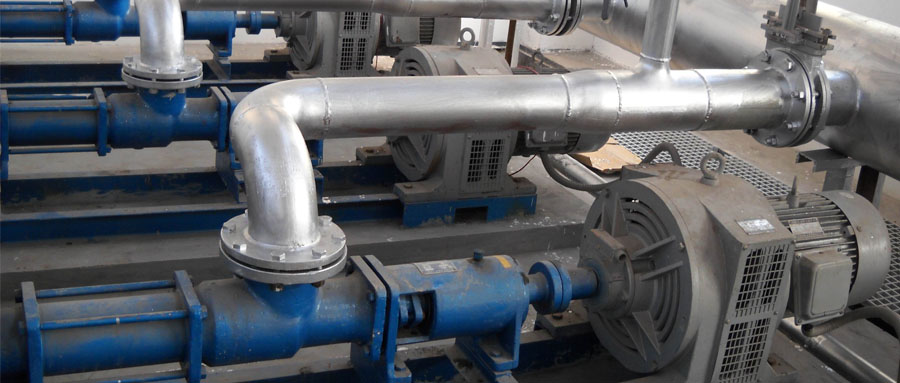

G型螺杆泵
