旋涡泵的运行特征

作者: 日期:2019-03-20 人气:517

旋涡泵的运行特征:
    1、特性曲线
    旋涡泵的特性曲线如图1所示。图中,qv-H曲线为稍向内凹的陡降曲线,表示旋涡泵的流量变化时扬程变化很大,当流量为零时可能出现很高的排出压力,因此,在使用中应力求保持流量稳定,避免泵的压力波动,并应配置安全阀等压力保护措施。

图1 旋涡泵的特性曲线

    旋涡泵的qv-P曲线表明旋涡泵流量越小,功率越大,当流量接近零时功率最大,故旋涡泵不能在远低于额定流量的工况下运行,并应在排出阀全开的状态下启动,以避免电动机过载(离心泵与其相反,操作时应特别注意)。
    2、吸入性能
    闭式旋涡泵的叶轮为径向叶片,入口处液体的流动方向不能与其适应,液体流经泵入口后的动压降较大,故泵吸入性能较差。为改善旋涡泵的吸入性能,又能保持其扬程较高的特点,可应用离心旋涡泵,如图2所示。液体由轴向进入离心叶轮,减小了吸入压力损失。一般在扬程超过100m时应采用离心旋涡泵,以避免汽蚀。离心旋涡泵中,离心泵的扬程一般为离心旋涡泵总扬程的1/5。

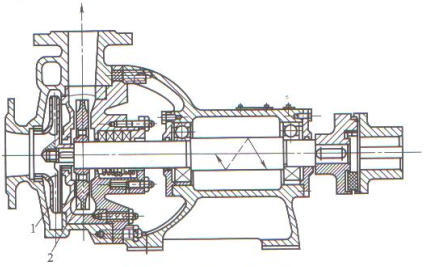

图2 离心旋涡泵结构
1-离心式叶轮;2-旋涡式叶轮

    3、调节性能
    旋涡泵的调节性能较差,在操作中由于qv-H曲线陡降又内凹,不宜应用改变排出管路的特性进行调节,故只能应用旁路调节。在改变泵本身参数的调节方法中,旋涡泵只能应用改变转速调节性能,但旋涡泵的功率都不大(一般小于等于20KW),应用可调原动机将增加泵装置及泵操作的复杂性,并增大投资,故也很少应用。实际生产中一般只应用旁路调节。
    4、相似性能
    旋涡泵属叶片式泵,在比转速相同的条件下,同样存在着相似关系。也可通过相似换算进行泵的设计计算,且同样是最实用、可靠的设计计算方法,但对旋涡泵只能用于设计新泵。
