浅谈离心泵叶轮构造的三种形式

作者: 日期:2019-03-20 人气:518

浅谈离心泵叶轮构造的三种形式:
    叶轮是离心泵的核心部件,叶轮的形状和尺寸与离心泵的性能有密切关系。离心泵叶轮构造主要有闭式叶轮、半开式叶轮、开式叶轮三种类型(如图1)。

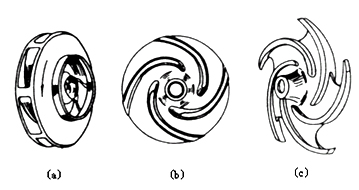

图1 a闭式叶轮;b半开式叶轮;c开式叶轮

    1、闭式叶轮由叶片与前、后盖板组成。闭式叶轮的效率较高,制造难度较大,在离心泵中应用最多。适于输送清水及类似于清水的溶液等黏度较小的不含颗粒的液体。
    2、半开式叶轮一般有两种结构:一种为前半开式,由后盖板与叶片组成,此结构叶轮效率较低,为提高效率需配用可调间隙的密封环;另一种为后半开式,由前盖板与叶片组成,由于可应用与闭式叶轮相同的密封环,效率与闭式叶轮基本相同,且叶片除输送液体外,还具有(背叶片或副叶轮的)密封作用。半开式叶轮适于输送含有固体颗粒、纤维等悬浮物的液体。半开式叶轮制造难度较小,成本较低,且适应性强,近年来在炼油化工用离心泵中应用逐渐增多,并用于输送清水和近似清水的液体。
    3、开式叶轮只有叶片及叶片加强筋,无前后盖板的叶轮(开式叶轮叶片数较少2-5 片)。水泵叶轮效率低,应用较少,主要用于输送黏度较高的液体,以及浆状液体。
    离心泵叶轮的叶片一般为后弯式叶片。叶片有圆柱形和扭曲形两种,应用扭曲叶片可减少叶片的负荷,并可改善离心泵的吸入性能,提高抗气蚀能力,但制造难度较大,造价较高。
