FSB氟塑料合金化工泵

FSB氟塑料合金离心泵泵体采用聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质。
998.00

一、FSB化工泵简介:

     FSB氟塑料合金离心泵泵体采用聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质。

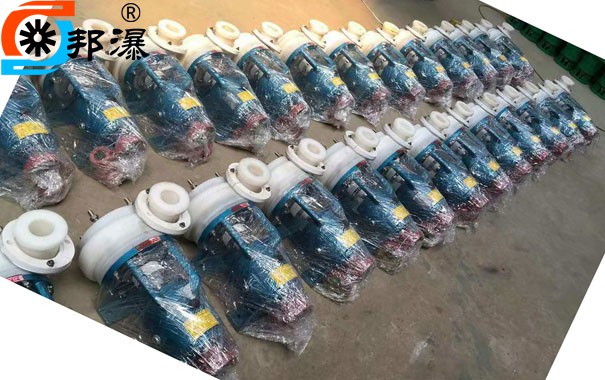

 FSB氟塑料合金离心泵实物图

二、FSB氟塑料合金离心泵用途

FSB型氟塑料合金离心泵适用于在-85—200温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。氟塑料离心泵广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、电镀、食品等行业。



三、FSB氟塑料合金离心泵特点

1、具有特强的耐腐蚀性能及较高的机械强度,其耐腐蚀参数超过IH不锈钢离心泵FB·AFB型耐腐蚀离心泵、陶瓷泵、搪瓷泵。
2FSB离心泵设计合理、结构紧凑、性能可靠、使用维修方便、节约能源等优点。
3、过流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压、加工而成,具有较强的耐腐蚀性、机械强度高、不易老化、无毒素分解等优点。
口径:25—150mm,扬程:80m,流量:3.6—200m3/h



四、FSB氟塑料合金离心泵结构说明:

  1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
  2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。
  3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
  4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。



五、FSB氟塑料合金离心泵使用说明:

起动与停车
1、往水泵内注足液体(引液)
2、检查支架油室的油位是否在规定范围内。
3、检查电动机运转方向,查看泵的放置标记。
4、关闭出口阀门及压力表旋塞。
5、启动电机,打开压力表旋塞,慢慢打开出口阀门。当压力表指针指到需要的位置时,停止出水阀门大小的调整。
6、需要停车时,首先关闭出水阀,再切断电源。

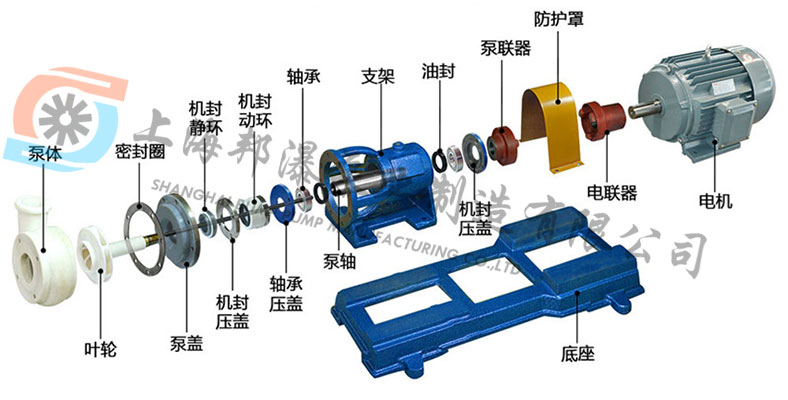

  六、FSB氟塑料合金离心泵结构图:

FSB氟塑料合金离心泵结构图



七、FSB氟塑料合金离心泵结构图




八、 FSB氟塑料合金离心泵型号意义:

FSB氟塑料合金离心泵型号定义

九、 FSB型氟塑料合金离心泵机械密封:

      FSBFSB-D氟塑料合金离心泵采用目前较为理想的外装式四氟波纹管机械密封,其特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性。



十、FSB型氟塑料合金离心泵拆装与安装:

泵的拆卸
1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。



十一、FSB型氟塑料合金离心泵使用注意事项:

安装及注意事项
1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.较后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金离心泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1.往水泵内注足液体(引液)。
2.桧査支架油室的油位是否在规定范围内。
3.检査电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。



十二、FSB型氟塑料合金离心泵技术参数:

   流量:3.6100m3/h
   扬程:1555m
   转速:2900r/min
   功率:1.518.5KW
   进口直径:25100mm
   适用温度:-20℃~120℃。



十三、FSB型氟塑料合金离心泵性能参数

(m)

  (mm)

  (Kw)


(r/min)

汽蚀余量
(m)


(%)

进口

出口

轴功率

电机功率

FSB长支架

25FSB-10

3.6

10

25

25

0.69

1.5

2900

3.0

35

25FSB-20

3.6

20

25

25

0.97

1.5

2900

3.0

35

25FSB-25

3.6

25

25

25

1.25

1.5

2900

3.0

35

40FSB-15

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50

6.3

50

40

25

 3.55

4.0

2900

3.0

52

40FSB-80

6.3

80

40

25

7.11

7.5

2900

3.0

52

50FSB-20

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40

12.5

40

50

32

4.3

7.5

2900

3.0

39

50FSB-50

12.5

50

50

32

5.8

7.5

2900

3.0

39

65FSB-32

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40

25

40

65

40

7.2

11

2900

3.0

52

65FSB-50

25

50

65

40

8.6

11

2900

3.5

52

65FSB-80

25

80

65

40

14.1

18.5

2900

4.5

50

80FSB-20

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80

50

80

80

50

24.6

30

2900

4.0

66

100FSB-20

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32

160

32

125

80

24.15

30.0

2900

5.0

70

125FSB-50

200

50

125

100

39.2

55.0

2900

5.0

65

150FSB-32

200

32

150

125

35.3

37.0

1450

5.0

60

FSB(短支加架)

40FSB-15(D)

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20(D)

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30(D)

10

30

40

32

1.18

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30(D)

15

30

50

32

1.90

3.0

2900

3.5

54

65FSB-32(D)

25

32

65

50

3.61

5.5

2900

3.5

65

80FSB-25(D)

42

25

80

65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

80

65

6.82

7.5

2900

3.5

68

注:如所需参数不在此表范围,我厂可根据用户要求予以调整,表中部分大型泵壳体为衬氟型
