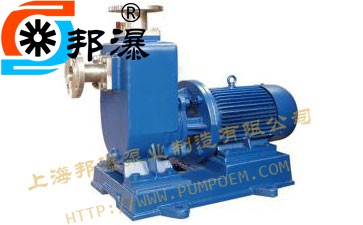

ZXL直联式自吸泵

ZXL直联式自吸泵的电机与泵头中间没有联轴器,电机与泵同轴,所以它的能量损耗相应减少,效率则更高,而且这样设计的最大的好处就是它能够利用很小的空间进行安装,因为它的结构长度与未改进的有联轴器的自吸泵相比缩短了30%,因此可以很方便的将它安装在原本无法安装的空间。由于是同轴所以根本不需要考虑电机与泵的同心问题,免去了调试中需要较对同心度的工序。一、产品特点    1、结构紧凑。该两系列

  • 型号: 80ZXL50-32
  • 品牌: 上海邦瀑,上海邦瀑,上海邦瀑,上海邦瀑,上海邦瀑
  • 流量(m³/h): 50
  • 扬程(m): 32
  • 功率(Kw): 7.5
  • 转速(r/min): 2900,2900,2900,2900,2900
  • 性能优点:

ZXL直联式自吸泵的电机与泵头中间没有联轴器,电机与泵同轴,所以它的能量损耗相应减少,效率则更高,而且这样设计的较大的好处就是它能够利用很小的空间进行安装,因为它的结构长度与未改进的有联轴器的自吸泵相比缩短了30%,因此可以很方便的将它安装在原本无法安装的空间。由于是同轴所以根本不需要考虑电机与泵的同心问题,免去了调试中需要较对同心度的工序。

ZXL直联式自吸泵

一、ZXL直联式自吸泵产品特点

    1、结构紧凑。该两系列自吸泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。

    2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时无振动,低嗓音、延长了轴承的使用寿命,改善了使用环境。

    3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无泄漏、使用寿命长。

    4、采用先进水力模型、具有效率高、性能好等特点。

    5、安装使用维护方便。吐出管路不需要装止回阀,吸人管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

    6、结构独特、自吸性能好,工作前只需保证泵体内储有定量引液即可。

二、ZXL直联式自吸泵泵产品用途

1、ZXL型大流量直连式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工,制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。

三、ZXL直联式自吸泵工作条件

1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度≤95%,介质温度≤80℃,特殊要求可以达到200℃。

2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米。

四、ZXL直联式自吸泵型号意义

     例如:80ZXL50-32

ZXL-自吸

L-直联

80-进出公称口直径(mm)

50-每小时流量(m3)

32-扬程(m)

五、ZXL直联式自吸泵参数范围

流量:3.2~550m³/h

扬程:20~90m

电机:1.1~132kw

口径:25~300



六、ZXL直联式自吸泵性能参数

型号 口径-流量-扬程-功率 mm-m3/h-m-kw 吸程 M   转速 r/min  自吸性能 min/5m  电机功率 KW
25ZXL3.2-20 6.5 2900 1.9 0.75
25ZXL3.2-32 6.5 2900 1.8 1.5
32ZXL3.2-32 6.5 2900 1.9 1.5
32ZXL3.2-50 6.5 2900 1.7 3
40ZXL6.3-20 6.5 2900 1.9 1.1
40ZXL6.3-30 6.5 2900 1.8 2.2
40ZXL6.3-30 6.5 2900 1.8 3
40ZXL10-32 6.5 2900 1.5 4
40ZXL10-40 6.5 2900 1.7 5.5
40ZXL12.5-50 6.5 2900 2.4 1.5
50ZXL15-12 6.5 2900 1.9 2.2
50ZXL18-20 6.5 2900 1.5 3
50ZXL12.5-32 6.5 2900 1.5 4
50ZXL20-30 6.5 2900 1.7 4
50ZXL15-40 6.5 2900 1.4 5.5
50ZXL12.5-50 6.5 2900 1.3 7.5
50ZXL-20-75 6.5 2900 1.3 11
65ZXL30-15 6 2900 2 3
65ZXL20-30 6 2900 2 4
65ZXL25-32 6 2900 1.9 5.5
65ZXL25-50 6 2900 1.8 7.5
65ZXL25-75 6 2900 1.8 11
80ZXL35-13 6 2900 1.9 3
80ZXL43-17 6 2900 1.8 4
80ZXL40-22 6 2900 1.9 5.5
80ZXL50-32 6 2900 1.5 7.5
80ZXL60-55 6 2900 1.5 18.5
80ZXL60-70 6 2900 1.2 22
100ZXL100-20 5.5 2900 1.8 11
100ZXL100-30 5.5 2900 1.8 15
100ZXL100-40 6 2900 1.8 18.5
100ZXL100-65 6 2900 1.8 30
100ZXL70-80 6 2900 1.8 30
150ZXL170-45 6 2900 1.9 37
150ZXL170-55 5 2900 1.8 45
150ZXL150-80 5 2900 1.8 55
200ZXL400-32 5 1450 2 55
200ZXL280-96 5 1450 1.8 90
200ZXL350-65 5 1450 1.8 110
250ZXL550-32 5 1450 2 75
250ZXL400-50 5 1450 2 90
250ZXL450-55 5 1450 2 110
300ZXL600-32 5 1450 2 90
300ZXL500-50 5 1450 2 110
300ZXL550-55 5 1450 2 132



自吸泵的特点是能做到首次引流永久自吸,从设计上避免了其它离心泵对于液位低于水泵时无法正常工作的缺点,其它离心泵只能在泵体及管路完全充满水且水位必须高于水泵的情况下才能够正常输送介质,而水位低于泵体时其它离心泵则表现得无能为力,自吸泵刚好填补了这一性能空缺,自吸泵允许吸程6米,只需要初次使用时在泵体里注满水,完全可以忽略掉进口管路是否有水,它可以通过叶轮高速运转使泵体里的水与大气混合成为雾状从而使泵体内吸入口产生强烈的负压将进口管路吸成真空,利用真空将水池中的水吸进泵体达到自吸效果。真正的做到一次引流永久自吸的目的。
